0引言

天然氣是一種潔凈、安全、可靠、燃燒效率更高的高熱值能源,更適合作為火力發電機組啟動、助燃和穩定燃燒的輔助燃料^[1-2]。天然氣跟石油一樣,都是屬于不可再生資源,所以在煤質允許的情況下,應盡量采用微氣點火^[3-4]實現鍋爐啟動、停爐和低負荷穩燃,節約天然氣資源。

微氣點火系統的主要設備包括:微氣點火煤粉 燃燒器、微氣配風器、微氣槍、點火裝置、供氣系統、 助燃風系統和壓縮空氣系統等。微氣配風器是用于穩定微氣槍著火火焰的設備,是微氣點火系統的核心設備,因此,為了提高天然氣點火的穩定性,對微氣配風器進行研究非常有必要。

1 主要技術參數

1.1 天然氣技術參數

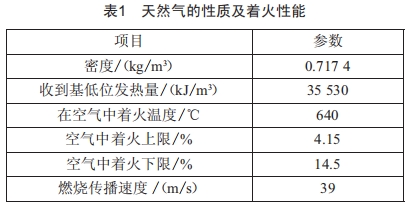

天然氣是一種易燃、易爆的可燃氣體,為了安全起見,在進行試驗點火研究之前,首先需要掌握天然氣的一些基本技術參數。天然氣的性質及著火性能^[5-6]如表1所示。

1.2 流量與噴嘴直徑、壓力的關系

將式(1)(2)聯立求解得:

式中:Q為流量;D為噴嘴直徑;V為速度;ΔP為壓力差;P為密度;K為系數,K=√ 2π/4。

根據上式,流量與噴嘴直徑的平方成正比,與壓力的算術平方根也成正比。

2 實驗臺搭建

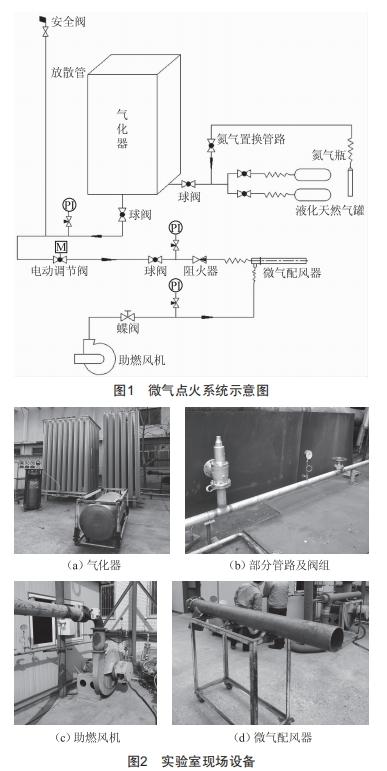

為了對微氣配風器的點火影響因素進行分析,專門搭建了用于微氣點火的實驗臺,此實驗臺主要由天然氣系統和助燃風系統組成。由于沒有天然氣管道,需要用液化天然氣儲罐進行供氣,低溫液化天然氣由氣化器氣化后經專門設計的管道輸送到微氣配風器用于點火。天然氣系統主要由氣化器、供氣管路、吹掃管路和放散管路等組成,助燃風系統主要由風機、閥門和管路組成。具體系統示意圖如圖1所示,實驗臺現場設備如圖2所示。

3 影響點火因素的研究

微氣配風器是微氣點火系統的關鍵設備,其著火性能的好壞直接影響微氣點火的成功與否。影響微氣配風器著火性能的主要因素有:1)配風器中天然氣供氣管采用單管還是多管形式;2)配風器前端是否有預混燃燒區;3)燃氣噴嘴結構形式;4)天然氣的供氣壓力;5)助燃風量和風壓。

判斷微氣配風器著火性能的依據有:1)是否容易點火;2)點火后,火焰燃燒是否穩定;3)微氣配風器的出力是否能夠靈活調整。

根據實驗室的點火結果和判斷依據,對上述五個主要的影響因素進行分析和對比,最終得出更加合理的微氣配風器結構和運行參數。

3.1 單管供氣與多管供氣對比

單管供氣配風器簡圖如圖3所示,多管供氣配風器簡圖如圖4所示。在實驗室通過對兩種不同結構的配風器進行點火實驗,發現:1)多管供氣結構的配風器點火成功率更高;2)單管供氣配風器出力調節范圍為40~80 Nm³/h,而多管供氣配風器出力調節范圍為60~200 Nm³/h。

兩種結構對微氣配風器點火有兩方面的影響:

1)相比單管供氣結構,多管供氣結構前端混合燃燒區的天然氣分布更加均勻、更易點火;2)單管供氣受限于只有一個燃氣噴頭,出力調節范圍較小,而多管供氣則有多個燃氣噴頭,出力調節范圍更大。

3.2 有無預混燃燒區對比

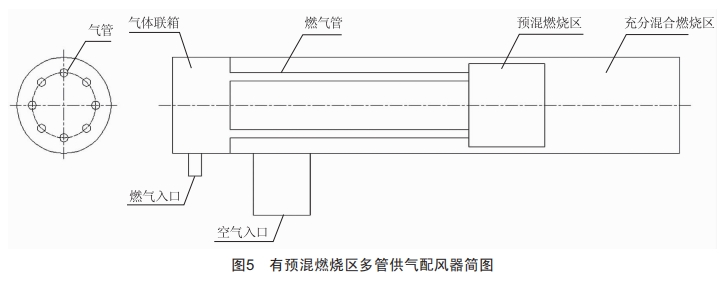

無預混燃燒區多管供氣配風器簡圖如圖4所示,有預混燃燒區多管供氣配風器簡圖如圖5所示。在實驗室通過對兩種不同結構的配風器進行點火實驗,發現:無預混燃燒區多管供氣配風器在助燃風壓力增大后,天然氣火焰發飄,火焰存在不穩定的情況;而有預混燃燒區多管供氣配風器的天然氣火焰更加穩定。

有預混燃燒區多管供氣配風器將前端的混合燃燒區分成了兩部分:預混燃燒區和充分混合燃燒區,在預混燃燒區僅讓部分助燃空氣進入,減小了對天然氣密度的稀釋和沖擊,這樣就更加有利于天然氣火焰的穩定,到充分混合燃燒區,剩余的助燃空氣進入,補充天然氣燃燒所需空氣量,使得天然氣充分燃燒,這樣在助燃風壓力調整時,其對天然氣火焰的影響降到最低,使得火焰一直穩定。

3.3 燃氣噴嘴結構形式

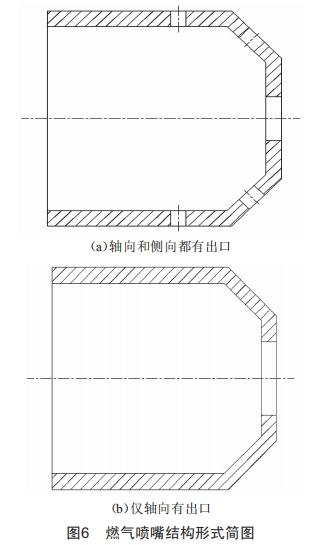

燃氣噴嘴的結構形式主要有兩種:一是軸向和側向都有出口;二是僅軸向有出口。具體結構如圖6所示。軸向出口主要是保證天然氣噴出后有一定的剛度,火焰不會太飄;而側向的出口能夠使天然氣更快地充滿混合燃燒區,有利于點火。

在實驗室通過對兩種不同結構的配風器進行點火實驗,發現:僅軸向有出口的配風器剛性較好,但是容易出現脫火、滅火等現象。

3.4 天然氣供氣壓力

通過公式(2)可知,壓力差與速度的平方成正比,在入口壓力增大、出口壓力基本保持不變的情況下,出口速度將隨入口壓力增大呈拋物線狀增加。

天然氣的燃燒傳播速度為39 m/s,當入口壓力過大,使得天然氣出口速度過大時,將導致天然氣脫火、滅火。通過具體實驗測試,最終發現:天然氣入口壓力在50~100 kpa時,天然氣火焰比較穩定;當入口壓力繼續提高時,火焰出現脫火現象。

3.5助燃風量和風壓

天然氣成分中95%以上是甲烷(CH4),空氣中氧 氣含量為21%,根據化學反應式CH₄+2O₂→CO₂+2H₂O可以計算得到1 Nm³ 的天然氣完全燃燒所需空氣量為10 Nm³左右。微氣配風器的出力調節范圍一般為60~200Nm³/h,所需的助燃風量為600~2 000Nm³/h,為保證天然氣充分燃燒,需要保證足夠的空氣量供應。

當助燃風壓力提高,速度將會隨之提高,要保證混合燃燒區的氣流速度小于燃燒傳播速度39 m/s。通過具體實驗測試,最終發現:助燃風壓在2.0~4.5 kpa 時,容易點火,著火后火焰穩定。

4結論

通過上面的理論分析和實驗結果得到如下結論:

1)微氣配風器的結構設計對點火效果有很大的影響,比較合理的配風器結構為:內部多管供氣、將混合燃燒區分為預混燃燒區和充分燃燒混合區、采用軸向和側向都有出口的燃氣噴嘴。

2)運行參數是保證點火效果的關鍵因素,其中最重要的運行參數是:(1)天然氣供氣壓力,合適的調節范圍為50~100 kpa;(2)助燃風量和風壓,風量保證天然氣完全燃燒所需空氣量,風壓調節范圍為2.0~4.5 kpa。

[參考文獻]

[1]萬乾德.淺析煤粉鍋爐天然氣點火系統存在的問題及解決措施[J].工業鍋爐,2023(5):47-48.

[2] 何縣宇,劉應山,姜云剛.310MW機組W型火焰鍋爐天然氣點火改造與應用[J].湖南電力,2012,32(3):57-59.

[3]公艷勇.某350t/h燃煤鍋爐微氣點火系統簡述[J].電站系統工程,2016,32(2):58-59.

[4]王映奇.天然氣點火系統在超臨界循環流化床鍋爐中的應用[J].山西電力,2021(6):61-64.

[5] 陳開碇,劉圣勇,郭瑞琴.電站鍋爐天然氣點火裝置的理論與實踐[J].節能技術,2001,19(4):14-16.

[6]張全國,劉圣勇.燃燒理論及其應用[M].鄭州:河南科技出版社,1993.
