由于工業電氣系統經常遇到電壓波動，諧波失真，噪聲以及短期或長期停電，因此必須通過為應用指定不間斷電源(UPS)確保最大的正常運行時間。 為控制系統指定最佳的UPS是很具成本效益的投資之一。

1 介紹

基于微處理器的工業控制系統之(PLC，工業計算機，HMI，電機驅動器，運動控制器和傳感器)—是基于高可靠性，高質量和競爭力系統組件。 如果有一個普遍因素可以破壞并導致系統停機，就會導致?lián)p失或意外。由于工業電氣系統經常遇到電壓波動，諧波失真，噪聲以及短期或長期停電，因此必須通過為應用指定不間斷電源(UPS)確保最大的正常運行時間。 為控制系統指定最佳的UPS是很具成本效益的投資之一。

2 應用

工業電腦(IDC)

HMI,

驅動設備,

電機控制設備,

傳感器

安防監控

其他

3 組成架構

3.1 AC –UPS

下圖是常用在線式UPS的基本架構

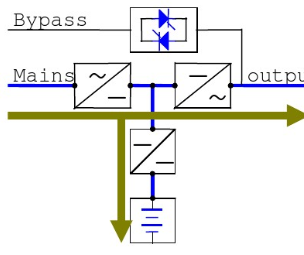

常用的交流UPS架構圖

常用的交流UPS至少由下列模塊組成

l AC/DC 模塊

l DC/AC逆變器模塊

l DC/DC 充電機模塊

l 旁路繼電開關模塊

缺點：

l 多次電壓變換產生的能耗。

l 短期或長期停電時。

l 成本效益比差。

l 電壓波動，諧波失真，噪音和噪聲。

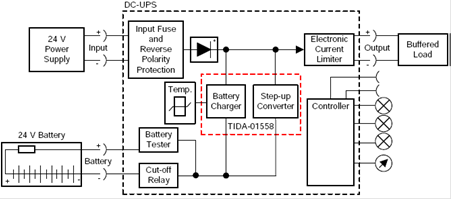

3.2 DC UPS

組成

l 充電機

l MCU/uC

l 接口管理

l 電池單元

基本功能

當輸入功率在安全限制范圍內時，UPS為下掛電源線上的負載供電并使電池保持充電狀態。

當電能質量問題威脅要關閉DC直流供電系統，UPS通過切換到免維護電池，可以為支持的負載提供足夠的電力。 UPS輕松連接切換電源(毫秒級中斷)持續為負載供電，時間長達數分鐘到數小時。

如果發生較長時間的中斷，UPS可以配置為向監控設備發出有序關閉信號

監控設備并觸發連接負載的安全斷電，確保停電時的設置得救(鏡像)。

對于工控電腦來說，這個關閉前的“快照”非常有助于快速有效地重啟系統(恢復供電)。

充電計量單元

系統采用帶能量采集功能的充電管理芯片

l 備份電池類型/電壓選擇

l CC/CV模式，充電電流實時可調

l JEITA,根據溫度調整充電電流

l 電池電流/電壓采集

l BSR/SOC/SOH計算

l 輸出電壓/電流采集

l 輸入電壓/電流采集

電池包

系統采用穩定可靠的帶前端AFE管理的電池PACK，實現AFE的初級保護

接口

l 繼電器報警信號觸發(過壓/欠壓)

l DC buck/boost 電壓輸出，溫度可控

l RS232+RS485+USB(可選)

l WIFI/BLE/GPRS/NB-IOT(可選)

l MODBUS協議支持

4 AC/ DC UPS 使用對比

序號傳統 AC UPSDC UPS

1安裝機架式安裝嵌入式安裝(導軌)

2應用環境數據中心/辦公產所工業控制,智能交通,視頻監控，基站

3標準UL 508/

4損耗多次AC/DC,DC/AC轉換，每次轉換都要損耗外接AC/DC適配器

5風扇須無

6充電器有有

5 Key features for operations and diagnostics

先進的DC UPS標配一套基本的運行和診斷功能。 直流UPS指定提供了以下必備功能：

l 遠程監視(云端)

l 診斷和關閉(開機自檢)

l 電池狀況 LED或LCD狀態指示燈(視覺診斷)

l 正常和電池模式下的過載保護;

l 系統監控繼電器端子.繼電器觸點向控制器提供可靠的信號，表明系統使用電池供電。

l USB/UART具有連接計算機的通訊能力為佳。

如果未保持最佳充電狀態，電池的壽命會大大縮短。請確保DC UPS電池從正規供應商處購買，這些經銷商應了解電池保質期的限制。

6 充電管理對電池安全及壽命的影響

影響電池壽命和安全的主要因素

1. 電池過充

2. 電池過放

3. 充電電流過大

4. 工作循環次數過多

基于微處理器的UPS確保正確的電池充電曲線，JEITA可選，內阻測量。從而延長電池的壽命。

同時提供電池包的短路、斷路、過充、過溫、過放保護。系統采用帶前端初級保護的電池包(鋰電池)，提高系統的安全性能。
