開關電源

pwm控制的基本原理隨著電力需求的不斷增加，電源管理技術愈加重要。開關電源作為一種高效能、可靠性高的電源，找到廣泛的應用。在開關電源中，pwm控制技術是控制電源輸出的常用方式。本文針對開關電源pwm控制的基本原理，從以下三個方面進行詳盡闡述：開關電源基本工作原理介紹、pwm控制原理、pwm控制在開關電源中的應用。

開關電源是一種將交流電轉換為直流電的電子設備，廣泛應用于各種電子設備中。本文將對開關電源的基本原理進行詳細介紹。

開關電源主要由以下幾個部分組成：

輸入濾波電路：用于濾除輸入電源中的高頻干擾信號，保證開關電源正常工作。

整流濾波電路：將交流電轉換為脈沖直流電，為開關電源提供穩定的直流輸入。

開關管：是開關電源的核心元件，負責將脈沖直流電轉換為高頻脈沖電流。

變壓器：將高頻脈沖電流轉換為所需的輸出電壓。

輸出濾波電路：對輸出電壓進行平滑處理，減小輸出電壓的紋波。

控制電路：根據輸出電壓的變化，實時調整開關管的導通和截止時間，實現對輸出電壓的穩定控制。

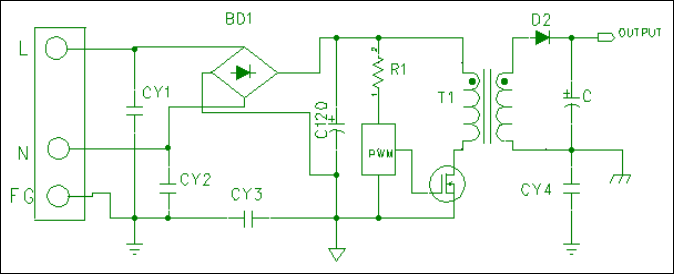

開關電源基本原理圖

圖片

1.一次電路(Primary Circuit) ：

直接與外部電網電源連接的。

2.二次電路(Secondary Circuit)：

位于設備內與一次側相隔離的那部分電路。

3.Y-電容(Y-Capacitor)：

跨接于一次電路與地或一，二次電路之間的高壓電容。

總之，開關電源通過控制開關管的導通和截止，使輸入電壓和輸出電壓之間產生一定的變換關系，從而實現對輸出電壓的調節。開關電源具有體積小、重量輕、效率高、穩定性好等優點，廣泛應用于各種電子設備中。

一、開關電源基本工作原理介紹

開關電源是電壓型的電源，能夠?qū)⑤斎腚妷恨D(zhuǎn)化為輸出電壓。其基本構成要素包括輸入濾波電路、整流電路、濾波電路、升壓電路、升壓逆變電路和控制電路等。其基本原理是通過開關管間歇性切換，實現輸出電壓穩定。開關電源具有如下優點：輸出電壓穩定性高、效率高、重量小等等。

整個開關電源可以分為兩個部分：DC/DC轉換器控制器DC/DC轉換器包括整流電路、濾波電路、升壓電路和升壓逆變電路等，整個過程就是將輸入電壓轉換為穩定的輸出電壓。同時，開關電源需要通過控制器來實現對開關管的控制，從而保持輸出電壓的穩定?？刂破鞯娜蝿?wù)就是根據輸入電壓的變化情況，通過對開關管的控制，調整輸出電壓，使其在工作范圍內保持穩定。

二、pwm控制原理

Pulse Width Modulation(簡稱PWM)即脈寬調制，是在一定開關頻率下，通過改變占空比來實現對輸出電壓的調整。它的本質就是一種穩態控制技術。PWM技術的工作原理是將一定時間內，高電平的時間設為T1，低電平的時間設為空閑時間T2，占空比計算公式：D = T1/(T1+T2)，其中D為占空比。通過改變占空比D的大小，可以實現對輸出電壓的控制。

三、pwm控制在開關電源中的應用

在開關電源中，pwm控制的應用相當廣泛。具體而言，pwm控制可以應用于輸入交流電壓的全波整流電路、輸出電壓的變換等環節。在開關電源中，pwm控制可實現以下功能：

1、輸出電壓和電流的穩定性調節。pwm控制技術可以通過對占空比的調節來控制輸出電壓和電流的大小，實現精準的電量調節。

2、低噪聲的控制。在開關電源系統中，需要對電流和電壓進行橋式輸出，而pwm技術可以在實現這一點的同時，還能夠減小噪聲干擾。

3、反饋控制。在開關電源的系統中，pwm控制可以借助反饋控制來實現對輸出電壓和電流的精準控制。同時，pwm控制通常還需要結合濾波技術，以便輸出電壓更為穩定。

四、總結

開關電源在工業電子、通訊等領域都占有重要地位，其中pwm控制技術也是控制它的重要方式之一。本文章從開關電源基本工作原理介紹、pwm控制原理，pwm控制在開關電源中的應用等方面對pwm控制技術進行了詳細介紹。pwm控制技術的應用不僅能夠提高開關電源的效率和穩定性，還可以為電源系統提供更多的監測與控制能力。
