一般理解的開關電源，為使用高頻開關控制的電源，它與工頻變壓器的基本原理相同，但是工作頻率所有差別。

工頻變壓器與開關電源的區別：

工頻變壓器也就是工作在工頻50Hz下的變壓器。它的結構比較簡單，兩個繞組，初級繞組以及次級繞組通過硅鋼片形成磁通路。有初級繞組通電后產生的磁場，通過硅鋼片傳遞到次級，再由次級感應出電壓。

由于工頻變壓器頻率以及導磁材料的關系，在功率比較大的時候，體積會比較大，并且工作效率相對較低。開關電源的出現就結局了大功率變壓器的體積以及成本等方面的問題。開關電源的基本工作原理與工頻變壓器是相同的，有所區別的是，工頻變壓器是交流電壓直接輸入的，而開關電源由于工作在高頻，需要有一部分電路將輸入的工頻電壓轉換為高頻電壓。

工頻變壓器如何改成開關電源

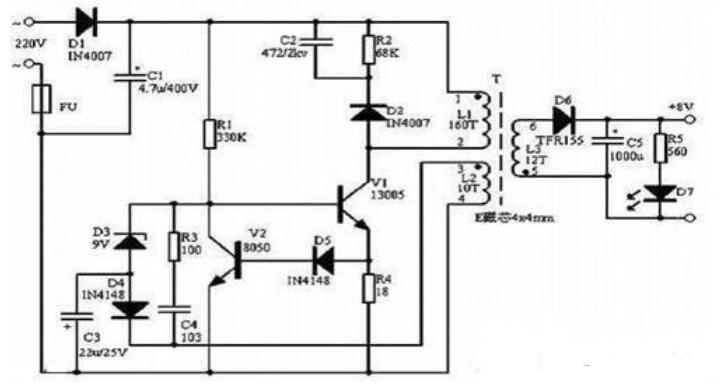

上圖是一個比較簡單的開關電源電路，它的基本工作過程是：交流電壓輸入之后經過整流濾波變?yōu)橹绷麟?，再由三極管V1以及外圍元件構成自激振蕩電路把直流電壓轉換為高頻的脈沖直流電，輸入到變壓器的初級繞組。由次級繞組感應出的電壓經過整流濾波之后輸出。由三極管V2以及外圍元件構成的是輸出電壓調整控制部分，通過檢測變壓器輔助繞組的電壓控制輸出電壓。

開關電源解決了工頻變壓器體積大、成本高等問題，并且開關電源的輸出增加了電壓反饋，可以在比較寬的輸入電壓下工作，而保持輸出恒定，工頻變壓器由于輸出的電壓與初級繞組次級繞組的匝數比有關，輸入電壓波動較大時，輸出的變動也會比較大。但是開關電源由于工作在工頻，高頻信號會對部分電路造成干擾，所有有些電路是不適合使用開關電源的。

工頻變壓器如何改成開關電源：

由上面開關電源的工作原理可以得知，開關電源是工作在高頻的，無論是匝數電壓關系以及導磁材料都是與工頻變壓器有所區別的，所以提問者給出的這個變壓器是無法改成傳統意義上的開關電源的。如果按照常規應用的理解，工頻變壓器是可以改成逆變器使用的。逆變器的作用是把直流電(電池供電)的電壓升高并且轉換為交流電輸出，給家用電器使用。

工頻變壓器如何改成開關電源

上圖是一個比較簡單的使用工頻變壓器制作逆變器的電路圖，電路由左邊的三極管及阻容元件構成自激振蕩電路，驅動MOS產生脈沖直流電壓，通過變壓器升壓輸出220V交流電壓。由于使用的是工頻變壓器，工作頻率為50Hz，變壓器需要使用雙電源輸出的變壓器。從提問者該出的圖片顏色分辨，這個變壓器應該是有多組雙電源輸出的，具體需要確定輸出電壓是否合適，才能夠改裝逆變器。
