上海治精微電子有限公司(以下簡稱“治精微”)，總部位于張江的高端模擬芯片方案供應商，在繼40V低漏電流、低電荷注入的高性能多路復用器ZJG4428/4429/4438/4439之后，隆重推出新一代40 V低漏電流、低導通電阻、138 MHz帶寬精密多路復用器，8:1多路復用器ZJG4408和雙通道4:1多路復用器ZJG4409。它們可以廣泛應用于自動測試設備(ATE)、功能測試(FCT)、過程控制(PLC)、分布式控制系統(DCS)、精密數據采集等場合。TSSOP-16和QFN-16兩種封裝的管腳定義和國際競品完全兼容?？蛻艨稍谝延薪鉀Q方案中實現快速替換，無需做任何軟、硬件修改便可獲得更高的性能。

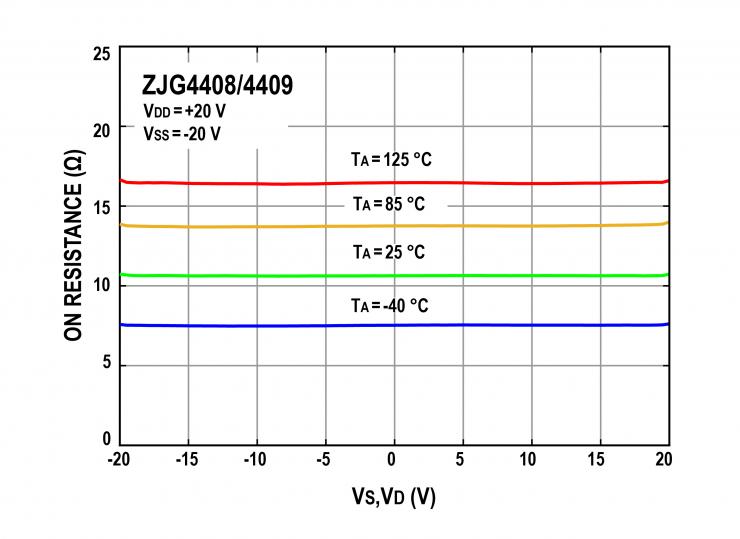

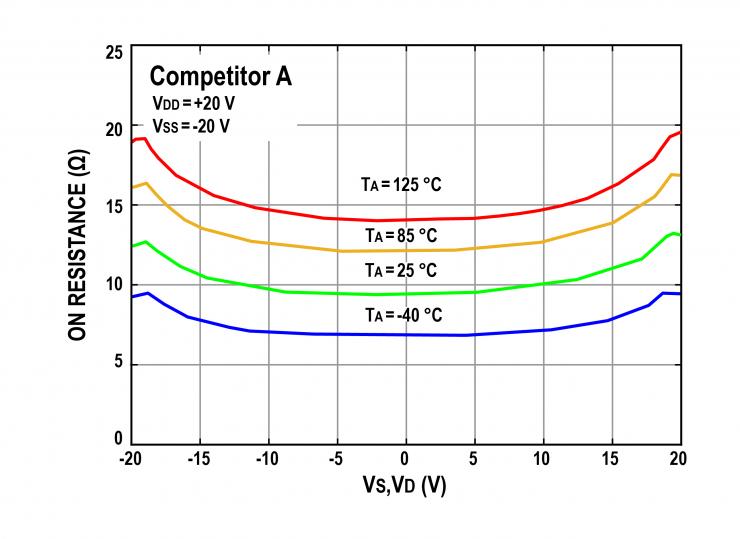

圖1：導通阻抗和輸入電壓的關系

高壓模擬開關的導通電阻往往隨著模擬輸入信號電平的高低而發生變化。業界通常以導通電阻的平坦度來衡量此種性能，也即電阻的變化幅度相對達額定值的比值。當模擬輸入信號電平接近兩個電源軌時，常見的高壓開關導通電阻會發生巨大變化，其平坦度指標高達20%~30%。模擬開關的這種非線性特點，會導致客戶系統極大的失真，嚴重限制了整體精度，比如THD+N或者增益誤差等受到影響。

和以往產品不同，ZJG4408、ZJG4409采用新型架構，使其導通電阻不受模擬信號電平的影響。在軌到軌的模擬輸入信號范圍內，導通阻抗保持不變，平坦度小于1%，從而大幅提升用戶系統的線性度。上圖充分體現了ZJG4408 和國際競品在平坦度方面的強大優勢。

精密高壓開關另一項重要指標是導通或者關斷狀態下的漏電流。它決定了數據采集模擬前端的測量精度。開關的漏電流越大，產生的測量誤差越大，越不適合精密數據采集系統。ZJG4408、ZJG4409表現出色，常溫漏電流典型值為10 pA，最大值200 pA， -40℃至85℃典型值3 nA，最大值10 nA。能夠滿足絕大多數精密信號切換的使用場景。

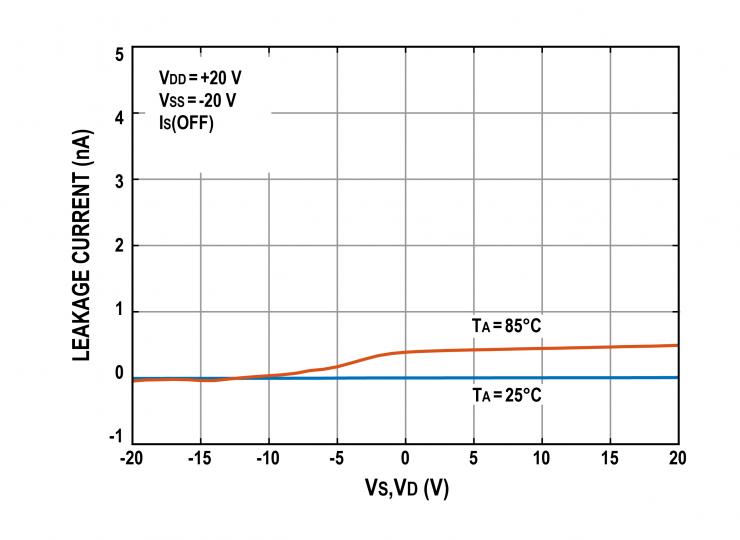

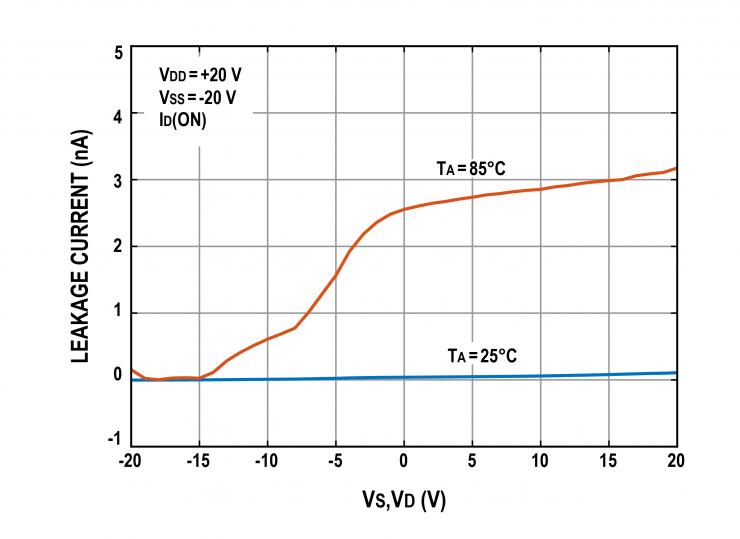

圖2 漏電流和Vs的關系

系統和外部接口的器件容易發生“閂鎖”現象(LATCH-UP)，通常會產生嚴重的后果，輕則需要整個系統重新啟動，重則引起損毀。與治精微已發布的其他高壓開關產品一樣，ZJG4408、ZJG4409 擁有免閂鎖特性，成功地避免了這個問題。結合2.5kV 人體靜電模型(HBM)的抗靜電能力，它們能夠?yàn)楣I(yè)客戶提供所必需的高可靠性。

ZJG4408、ZJG4409的動態性能突出，切換時間145ns、關斷時間25ns、開通時間155ns。通道之間的切換，保證關斷先于開通 (Break Before Make)，兼顧了運行的可靠性和高速切換的要求。

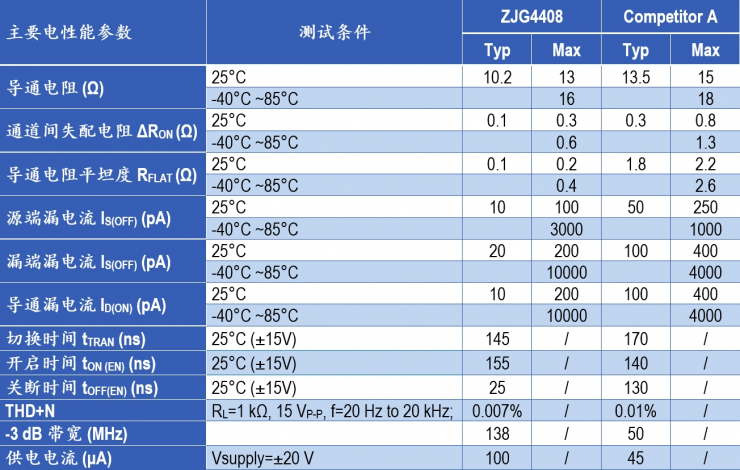

ZJG4408、ZJG4409和國際競品相比，表現出優異的電氣性能，如下表所示。



ZJG4408、ZJG4409的關鍵性能指標均處于業界領先。比如±15V供電條件下，ZJG4408、ZJG4409導通電容C_D(ON)很小，僅為30 pF，是競品的22%?？傇肼暫椭C波失真(THD+N)0.007%，比競品低30%。100kHz電源抑制比高達-85 dB，優于競品35 dB。-3 dB 帶寬為138 MHz，是競品的4.6倍。

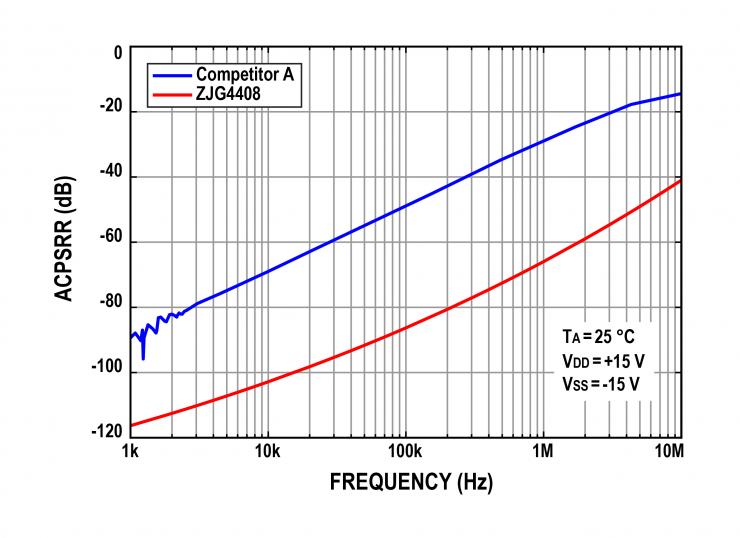

圖3: 電源抑制比

ZJG4408、ZJG4409控制邏輯電平跟傳統的CMOS、TTL兼容，且為并行接口，簡單易用。用戶可采用雙電源或者單電源供電，最高供電電壓可達40V，供電電流僅為100μA。

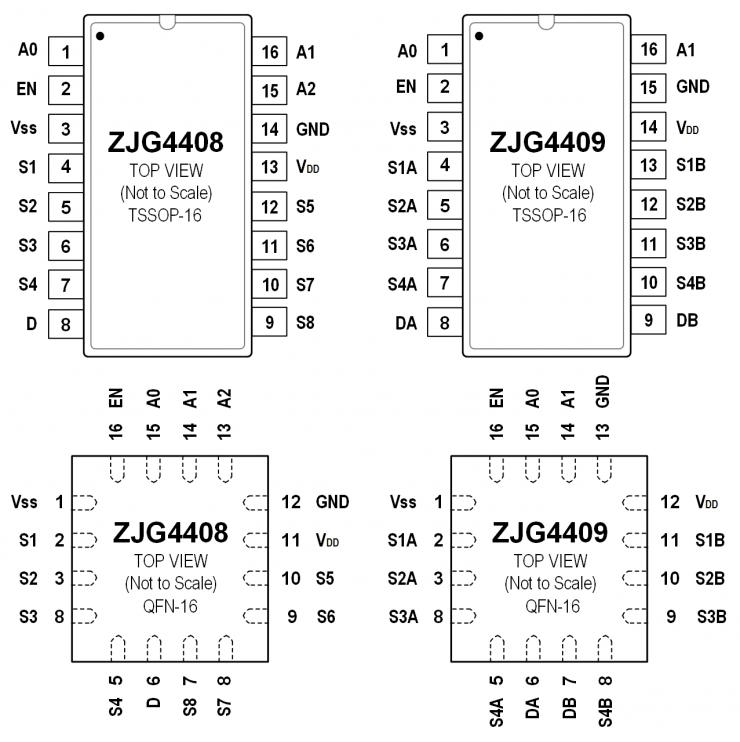

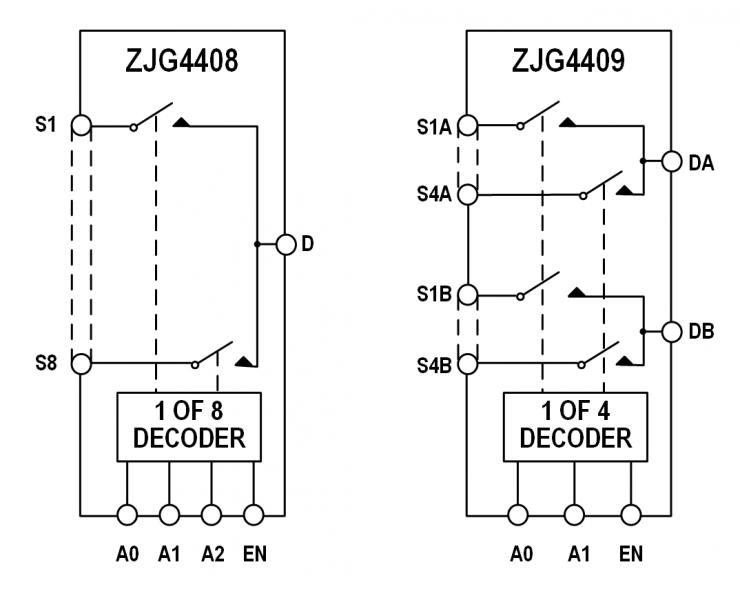

圖4 ZJG4408、ZJG4409管腳示意圖

ZJG4408和ZJG4409的主要特點包括：

軌到軌輸入大信號范圍內保持高性能：

ZJG4408、ZJG4409出色的導通電阻平坦度、導通時的極低漏電流、極低的導通電容和高可用信號帶寬，在拓展用戶的輸入電壓工作范圍的同時，提供極高的測試精度。這些優點對于功能測試(FCT)、自動測試設備(ATE)和數據采集系統來說至關重要。

高可靠性：

ZJG4408、ZJG4409全部IO管腳都具有“免閂鎖”特性。

易用性：

ZJG4408、ZJG4409是并行接口，且控制邏輯電平跟CMOS和TTL兼容，客戶可以利用各種通用控制器實現控制。

ZJG4408、ZJG4409秉持治精微一貫高性能的信號鏈產品路線，和已發布的轉換器產品，比如ZJC2000(16/18位ADC)，ZJC2100 (16/18位多通道ADC)，ZJC2541/2(16/18位高精度DAC)，精密電壓基準源產品，如ZJR1000(15 V供電最大溫漂5 ppm/°C)，ZJR1001/2、ZJR1003(5V微功耗基準，最大溫度系數5ppm/°C)，ZJR1004 (40V供電基準源，最大最大溫度系數5ppm/°C)，40 V精密運放ZJA3000，ZJA3512(JFET 放大器), 40 V精密儀表放大器ZJA3600、5V 軌到軌精密運放ZJA3216系列、精密匹配電阻ZJM5400配合，將更好地滿足高精度信號處理系統的需求。治精微是全球業界少數可提供高性能、完整精密信號鏈芯片解決方案的供應商之一。



樣片：

ZJG4408、ZJG4409產品現在可提供TSSOP-16，QFN16封裝的樣品，如需申請樣片或訂購可郵件至sales@zjwmicro.com或撥打021-68583600及187 1785 2766，更多信息敬請?jiān)L問www.zjwmicro.com。
