Raspberry Pi Pico W是一款基于RP2040微控制器的低成本開發板。它具有內置的2.4 GHZ WIFI功能，提供無線連接到該板的功能。該板采用英飛凌CYW43439 WIFI+ BLE芯片，增加了板載單頻段2.4 GHZ無線接口(802.11n)。因此，它使用戶能夠基于所有類型的AIoT解決方案構建無線控制和遠程監控設備。微控制器可以使用Micropython和C/ c++編程。

在這個項目中，我們將使用互聯網上的網頁來控制連接到Pico W的led。Pico - W板和智能手機都需要連接到穩定的互聯網，以便順利工作而不會滯后。這種LED可以在世界任何地方使用智能手機或任何電腦進行控制。此外，我們將了解板樹莓派及其功能，規格，并使用Arduino IDE編程。我們之前構建了許多基于web服務器的物聯網項目，您可以從任何地方控制設備。

大多數情況下，我們看到Micropython是用來使用Micropython ide(如thony)對Raspberry Pi Pico W進行編程的。但是，對于大多數人來說，用Python編程并不像用Arduino IDE用C/ c++編程那么舒服。因此，我們將學習如何在Arduino IDE中配置和編程Pico W。

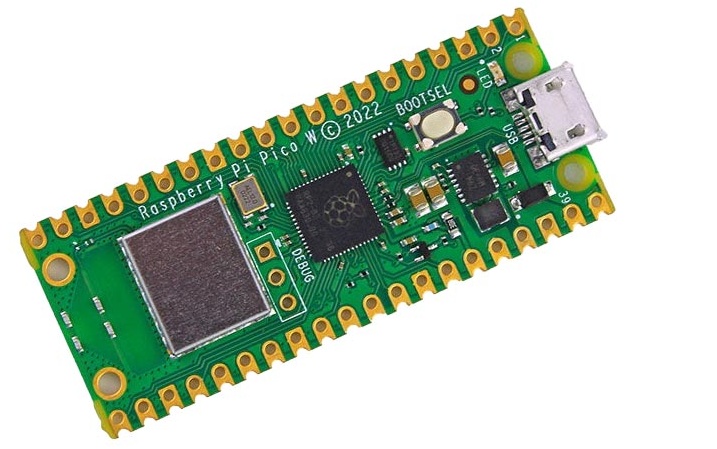

樹莓派Pico W

Raspberry Pi Pico W板提供RP2040芯片所需的外部電路，如閃存、晶片、電源、去耦、USB接口等。RP2040微控制器在板的左右邊緣提供了大部分引腳作為用戶I/O引腳。然而，它的四個I/O引腳專門用于內部功能，如控制LED，管理板載SMPS電源和傳感系統電壓。Pico W還具有使用英飛凌CYW43439的板載2.4GHz無線接口，通過SPI連接到RP2040。該板配備了ABRACON授權的機載天線。

樹莓派Pico W本身能夠從寬范圍的輸入電壓(1.8v至5.5v)中使用內部降壓-升壓轉換器產生所需的3.3伏功率。

主要特點:

?該板共有40針(21mm×51mm) 1mm厚的PCB與0.1“通孔引腳

?有26個電壓水平為3.3v的I/o引腳。

?23個GPIO是數字的，另外三個是ADC能力

?I/O電壓1.8 ~ 3.3 v

?3手臂SWD(串口線調試)引腳接口

?雙核cortex M0處理器，頻率高達133MHz

?片上鎖相環允許可變核心頻率

?264kB高性能SRAM

?12位500kbps模數轉換器(ADC)

?有各種I/O數字外設選項

?2個UART， 2個I2C， 2個SPI， 16個PWM通道

?1個定時器，4個鬧鐘，1個實時時鐘

?2個可編程輸入輸出(PIO)模塊，總共8個狀態機

?靈活的，用戶可編程的高速I/O

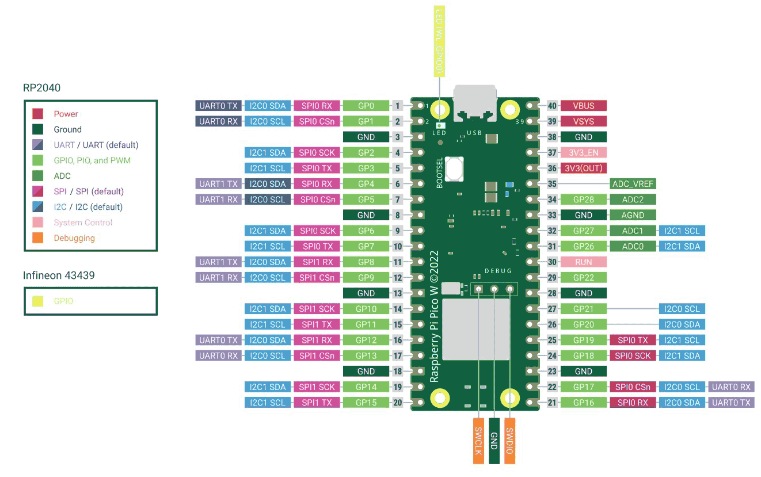

Raspberry Pi Pico W Pinout

電路板兩側共有40個引腳。引腳的主要功能解釋如下。

?GP0-GP28：這些是通用輸入輸出引腳，可以與I/O設備連接以發送和接收數據。它們可以同時用于輸入和輸出功能。

?GP26-GP28：這三個引腳也可以用于連接模擬傳感器或設備。

?GP0：內置led燈已連接。

?GND：該引腳用于為I/O設備提供接地連接。有幾個接地引腳，以方便連接。

?RUN：該引腳啟用或禁用RP2040微控制器，這意味著啟動或停止Pico W.短引腳使其低復位RP2040。

?AGND：該引腳用于模擬設備接地。此接地連接用于ADC_VREF引腳。

?ADC_VREF: ADC參考電壓是為模擬輸入設置參考電壓的輸入引腳。

?3V3(OUT)：該引腳為RP2040和I/O引腳提供3.3v，由板載SMPS產生。因此，它可以為外部I/O設備供電3.3v，但最大輸出電流取決于RP2040負載和VSYS引腳處的輸入電壓，建議不要超過約的電流限制。300 ma。

?3V3_EN：板載SMPS使能引腳。它通過一個100k Ω電阻被拉高。短路引腳使其低，使3.3v電源失效，導致RP 2040斷電。

?VSYS：為系統提供輸入電壓的引腳，允許范圍為1.8V ~ 5.5V，用于產生3.3v電壓，通過板載電源轉換器為RP2040和GPIO供電。

?VBUS：引腳完全連接到micro-USB的電源引腳1，如果USB供電，一般為5v。

Raspberry Pi Pico W所需組件

?樹莓派Pico W

?Led燈泡(5v)

?電路試驗板

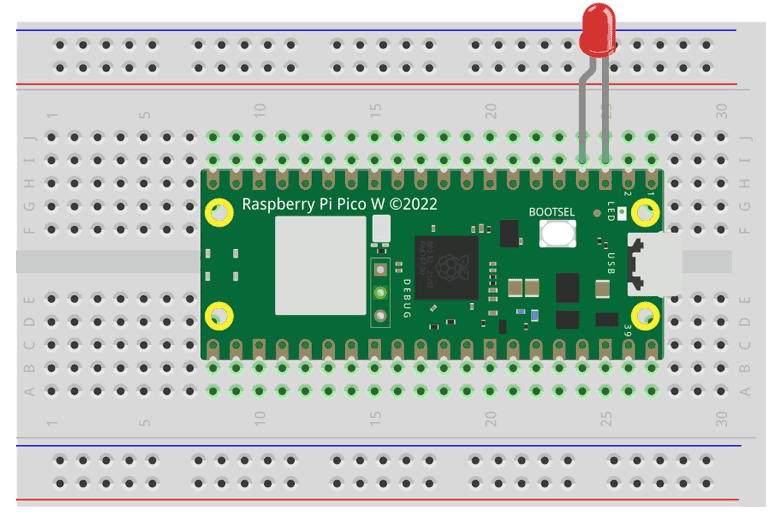

樹莓派Pico W接口電路圖

現在讓我們從連接Led與Pico W板開始。Led正極接GP2，另一端接單板接地。單板的電源由USB接口提供。

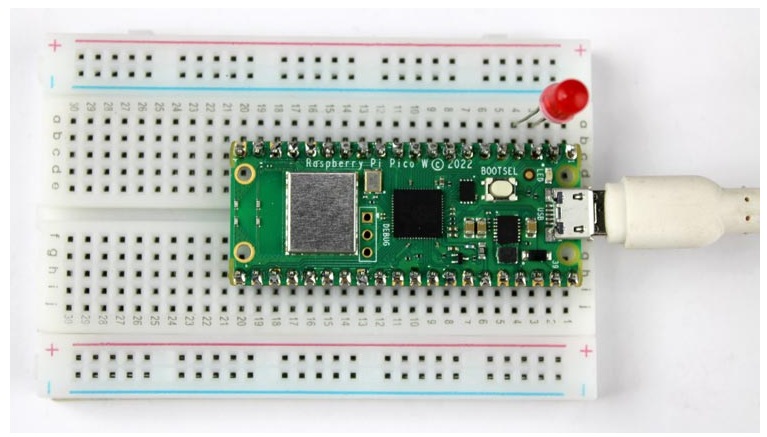

現實生活中的電路如下圖所示。

用Arduino IDE編程樹莓派Pico W

讓我們看看如何使用Arduino IDE對樹莓派Pico W板進行編程。為此，我們需要安裝支持Raspberry Pi Pico w的Raspberry Pi RP2040板包。如果已經安裝，請離開安裝過程。

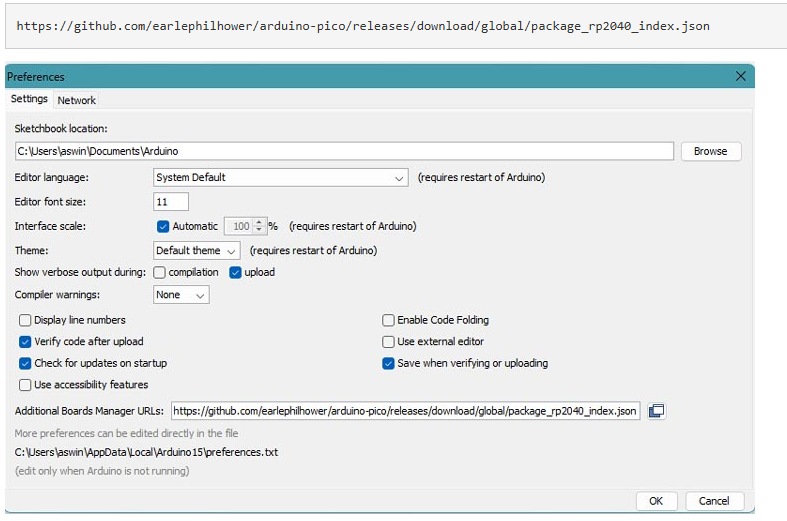

?打開Arduino IDE，進入File > Preferences?，F(xiàn)在將給定的鏈接粘貼到Additional Boards Manager url中，并按Ok保存。

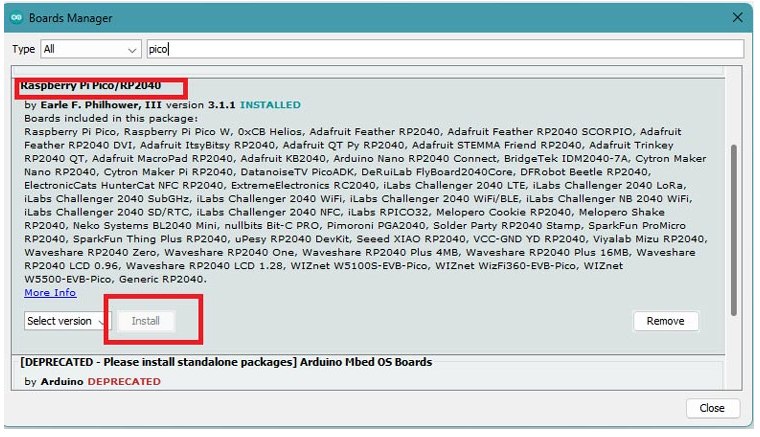

?打開Arduino IDE，導航到Boards Manager，搜索“Pico”。您將找到帶有電路板名稱的軟件包，安裝它。

?現在，選擇板為Raspberry Pi Pico W，其余的保持原樣。

?最后，復制并編譯下面提供的示例代碼。

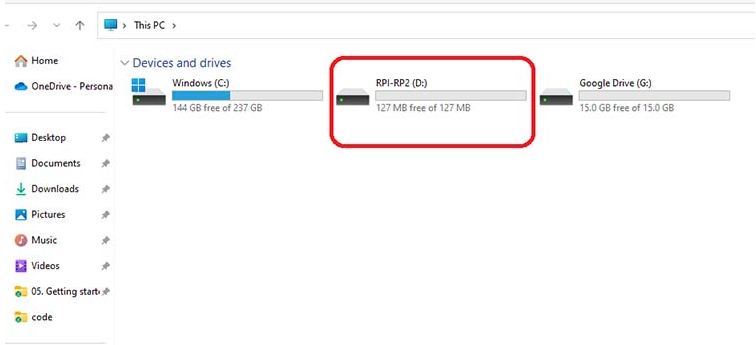

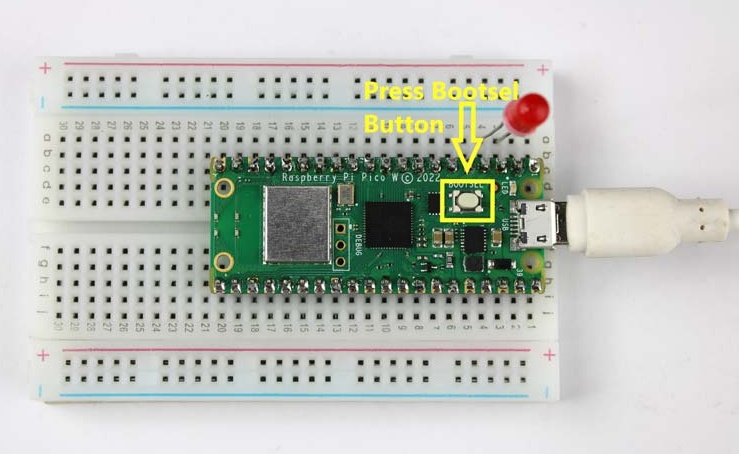

?要上傳代碼，您必須將Pico W板連接到顯示在任何COM端口的計算機。為此，同時按住Pico W上的BOOTSEL按鈕，立即使用micro-USB電纜將Board連接到計算機。釋放BOOTSEL按鈕，如果RPI-RP2驅動器通知出現在您的計算機上。

?文件管理器，這意味著驅動器啟動模式。因此，設備已準備好接受代碼/固件。

?將編譯后的代碼上傳到Pico W板，選擇正確的端口。

?上傳代碼成功后，打開串口監視器，將波特率設置為115200。

Arduino代碼說明

該程序在成功連接到Internet后從遠程服務器讀取數據。根據接收到的數據生成輸出響應。

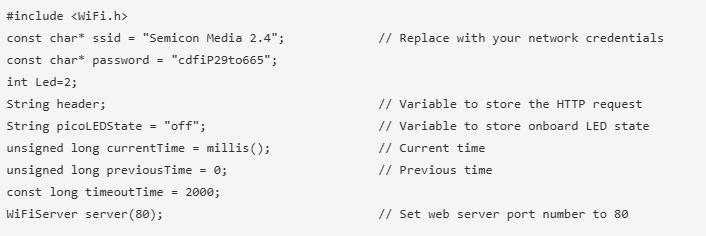

首先，我們需要知道如何將Pico W連接到WiFi網絡，使用web數據，并構建web接口。為此，我們必須將Pico W作為客戶端連接到WiFi網絡。我們必須包括所有必要的庫，以成功連接到網絡。因此，庫只包括Wifi.h。此外，我們還定義了進一步編程所需的變量和對象。

Arduino IDE中包含的WiFi庫提供了通過WiFi網絡連接和通信的所有必要功能。我們需要通過我們的登錄憑據，包括SSID和密碼來加入加密的網絡。

接下來，我們定義所需的字符常量來存儲我們想要連接的網絡的SSID和密碼。你必須傳遞你的網絡參數。

定義字符串變量來存儲來自瀏覽器的HTTP請求和板載LED的狀態。這是必要的，因?yàn)橥ㄟ^使用字符串變量，我們可以在網頁上顯示LED狀態。

定義變量來保持時間是至關重要的，因?yàn)樗试S在我們的網頁上超時。如果沒有它，我們將永遠無法斷開連接，并最終耗盡連接。

然后，我們創建一個名為“server”的WiFiServer對象。我們傳遞HTTP端口號。80作為參數。

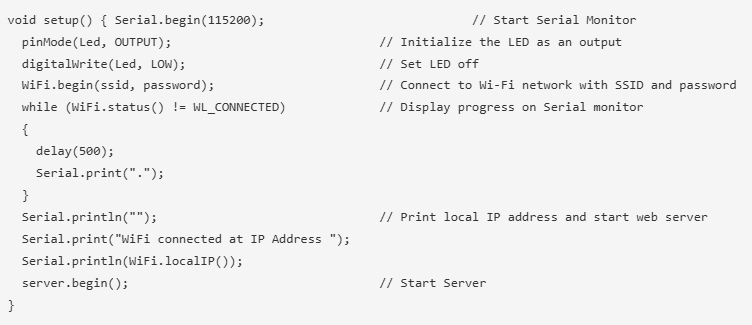

在Setup中，我們啟動串行監視器。然后我們將板載LED引腳設置為輸出和LOW，以使用命令pinmode()保持LED關閉。

然后我們使用WiFi。開始啟動網絡連接，我們?cè)诖嗣钪袀鬟fSSID和密碼。

然后我們將監視WL_CONNECTED常量的連接狀態。如果while條件為真，則沒有連接，循環將繼續運行。在等待期間，我們以半秒的延遲將周期作為進度指示器打印到串行監視器上。最后，成功連接后，IP地址將在串行監視器上打印。此外，我們還使用server.begin()命令啟動我們創建的wiiserver對象。

在循環中，我們等待傳入的客戶端連接，并在連接建立時啟動超時。如果客戶端發送信息來控制LED，我們將分解HTTP請求以提取URL字符串中的值。根據該值，我們打開或關閉LED，并相應地設計屏幕上的按鈕。如果需要的話,可以在HTML樣式表設置中修改按鈕形狀或顏色。

最后，您將找到完整的代碼。

樹莓派Pico W工作流程

我們將執行的任務是使用基于web的界面來控制LED。

將顯示一個簡單的網頁，具有單個切換按鈕，并指示板載LED的當前狀態。

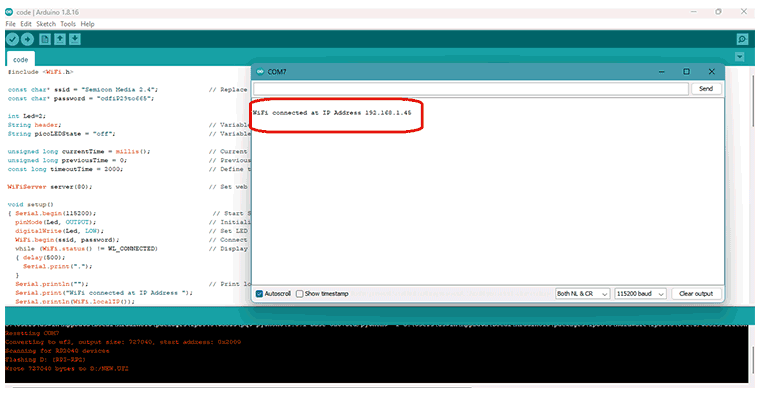

按照上面已經討論過的步驟上傳代碼并嘗試一下。打開串行監視器，設置正確的波特率，等待，直到它顯示一個IP地址。

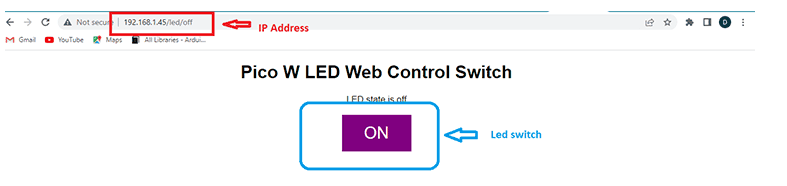

在任何連接到相同WiFi網絡的設備上復制IP地址并打開Google Chrome瀏覽器。在搜索欄中輸入地址，單擊“搜索”，可進入web開關控制LED的頁面。

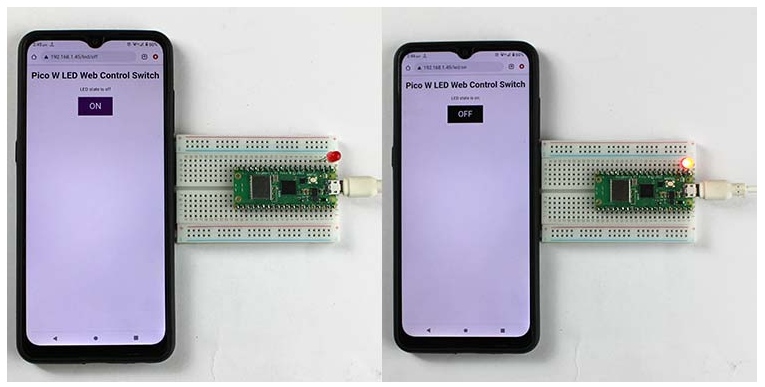

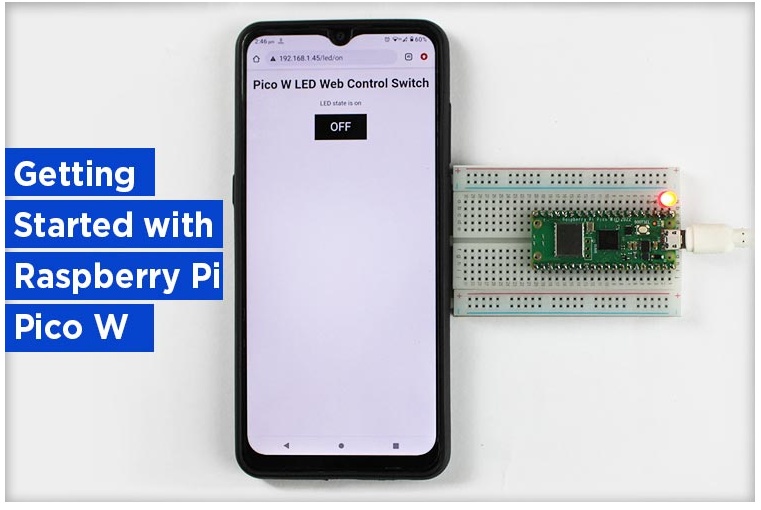

顯示LED的打開狀態，而下圖顯示LED在關閉狀態，而我們通過網頁進行控制。

你現在可以通過反復點擊開關來控制LED的開/關。每次撥動開關時，LED狀態和開關顏色都會發生變化。

本文編譯自iotdesignpro
