什么是拓撲呢?所謂電路拓撲就是功率器件和電磁元件在電路中的連接方式，而磁性元件設計，閉環補償電路設計及其他所有電路元件設計都取決于拓撲。最基本的拓撲是Buck(降壓式)、Boost(升壓式)和Buck/Boost(升/降壓)，單端反激(隔離反激)，正激、推挽、半橋和全橋變化器。

1

Buck 變換器的功率器件設計公式

(1)：Buck 變換器的電路圖：

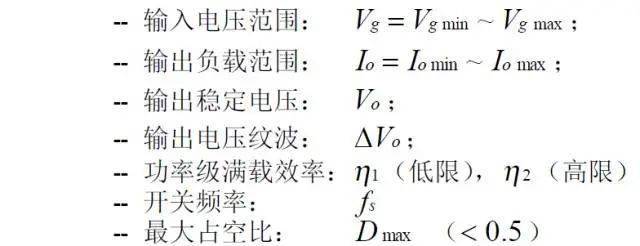

(2)：Buck 變換器的主要穩態規格：

(3)：功率器件的穩態應力：

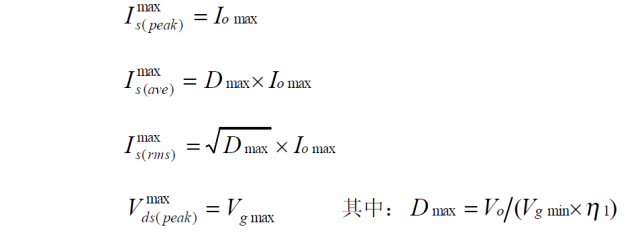

-- 有源開關 S：

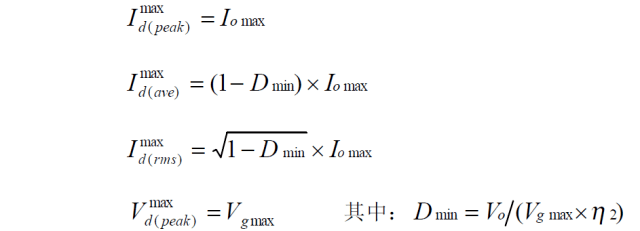

-- 無源開關 D：

上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量(保證最壞情況下的電壓峰值不超過此值)，電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

2

Boost 變換器的功率器件設計公式

(1)：Boost 變換器的電路圖：

(2)：Boost 變換器的主要穩態規格：

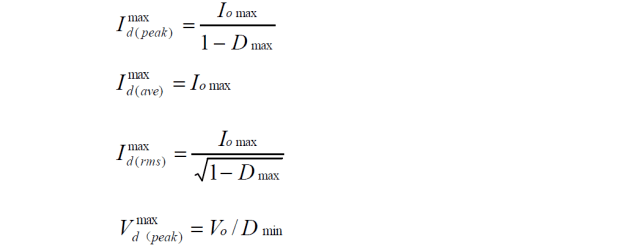

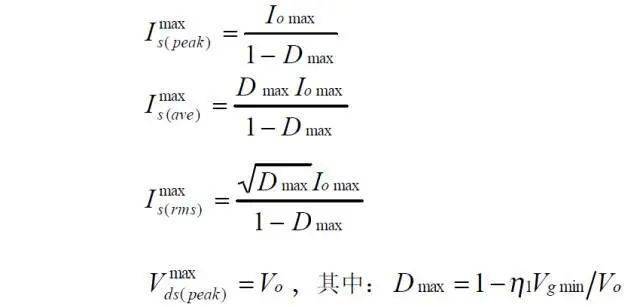

(3)：功率器件的穩態應力：

-- 有源開關 S：

- 無源開關 D：

上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量(保證最壞情況下的電壓峰值不超過此值)，電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

3

Buckboost 變換器設計公式

(1)：Buckboost 變換器的電路圖：

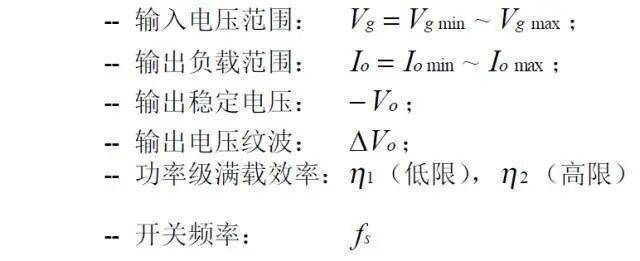

(2)：Buckboost 變換器的主要穩態規格：

(3)：功率器件的穩態應力：

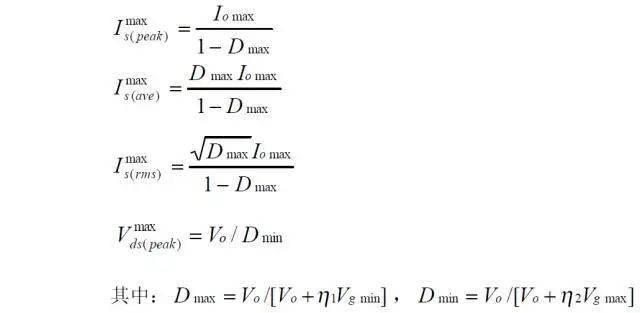

-- 有源開關 S：

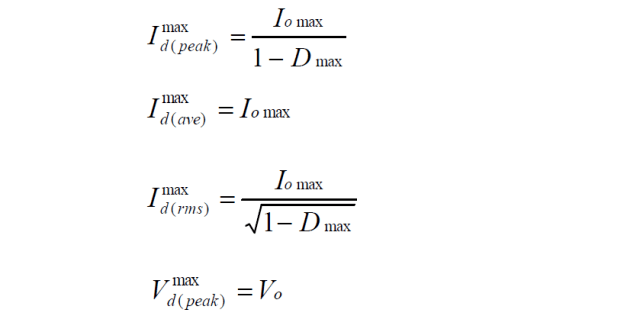

-- 無源開關 D：

上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量(保證最壞情況下的電壓峰值不超過此值)，電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

4

三繞組去磁正激變換器的功率器件設計公式

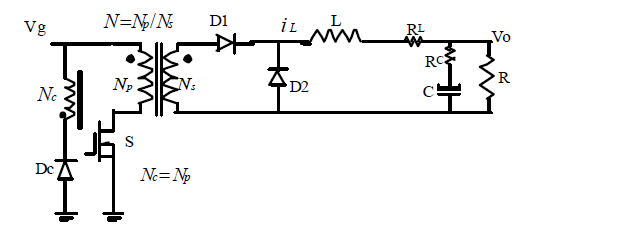

(1)：三繞組去磁正激變換器的電路圖：

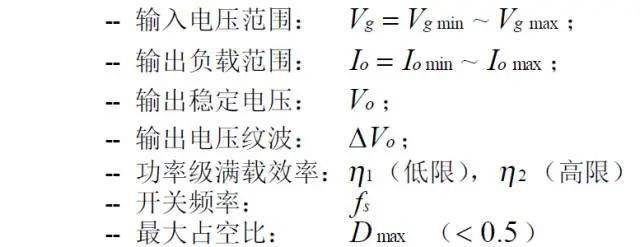

(2)：三繞組去磁正激變換器的主要穩態規格：

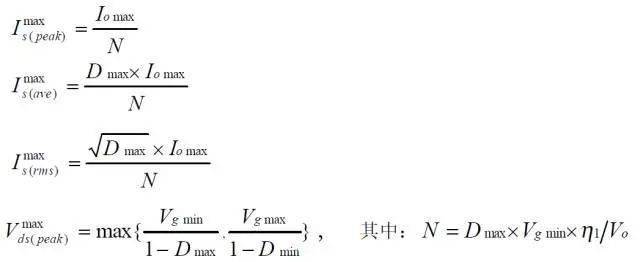

(3)：功率器件的穩態應力：

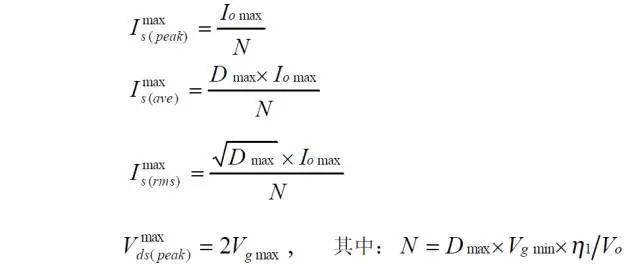

-- 有源開關 S：

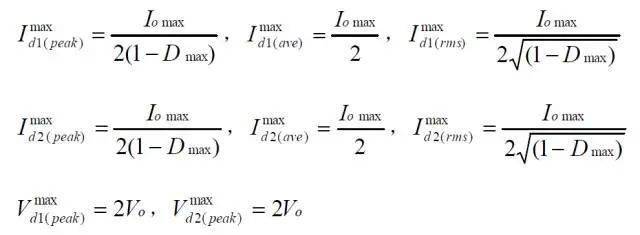

-- 無源開關 D1，D2：

上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量(保證最壞情況下的電壓峰值不超過此值)，電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

5

二極管去磁雙正激變換器的功率器件設計公式

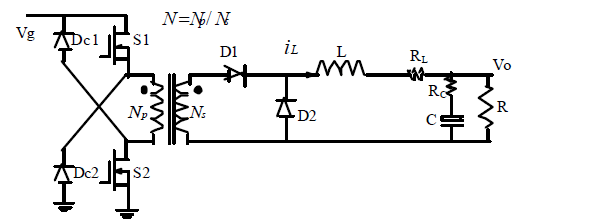

(1)：二極管去磁雙正激變換器的電路圖：

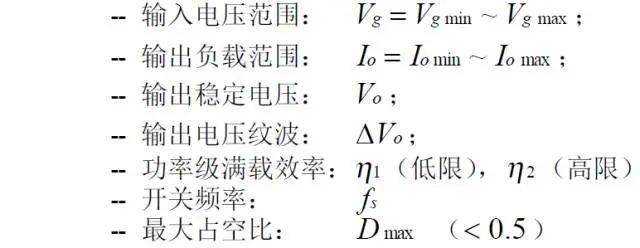

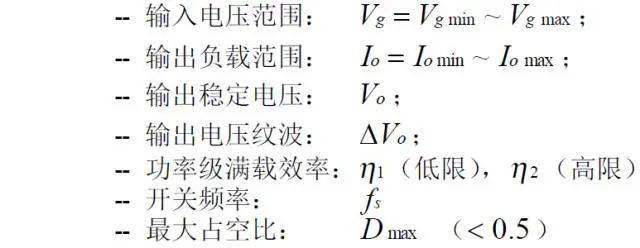

(2)：二極管去磁雙正激變換器的主要穩態規格：

(3)：功率器件的穩態應力：

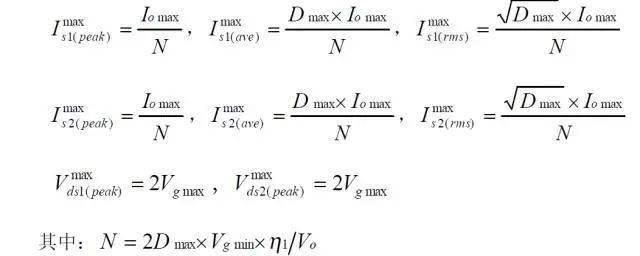

- 有源開關 S1，S2：

- 無源開關 D1，D2：

上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量(保證最壞情況下的電壓峰值不超過此值)，電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

6

諧準去磁正激變換器的功率器件設計公式

(1)：諧準去磁正激變換器的電路圖：

(2)：諧準去磁正激變換器的主要穩態規格：

(3)：功率器件的穩態應力：

- 有源開關 S：

- 無源開關 D1，D2：

上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量(保證最壞情況下的電壓峰值不超過此值)，電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

7

有源去磁正激變換器的功率器件設計公式

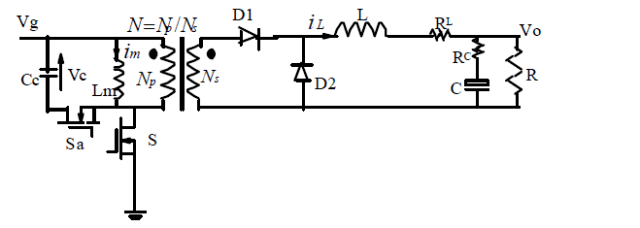

(1)：有源去磁正激變換器的電路圖：

(2)：有源去磁正激變換器的主要穩態規格：

(3)：功率器件的穩態應力：

-- 有源開關 S：

-- 無源開關 D1，D2：

[color=rgb(51, 51, 51) !important]上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量(保證最壞情況下的電壓峰值不超過此值)，電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

8

對稱驅動半橋變換器的功率器件設計公式

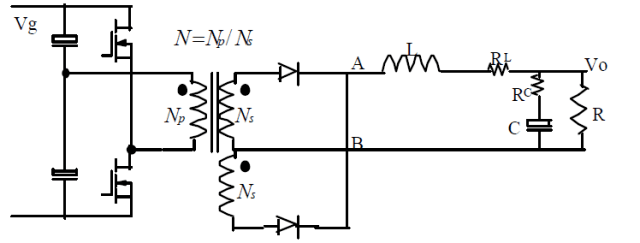

(1)：對稱驅動半橋變換器的電路圖：

(2)：對稱驅動半橋變換器的主要穩態規格：

(3)：功率器件的穩態應力：

- 有源開關 S1，S2：

-- 無源開關 D1，D2：

上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量(保證最壞情況下的電壓峰值不超過此值)，電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

9

對稱驅動全橋變換器的功率器件設計公式

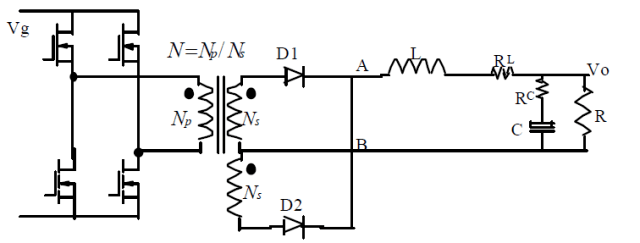

(1)：對稱驅動全橋變換器的電路圖：

(2)：對稱驅動全橋變換器的主要穩態規格：

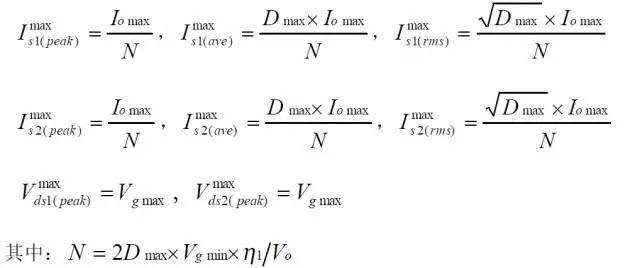

(3)：功率器件的穩態應力：

-- 有源開關 S1(S3)，S2(S4)：

-- 無源開關D1，D2：

上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量(保證最壞情況下的電壓峰值不超過此值)，電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

10

對稱驅動推挽變換器的功率器件設計公式

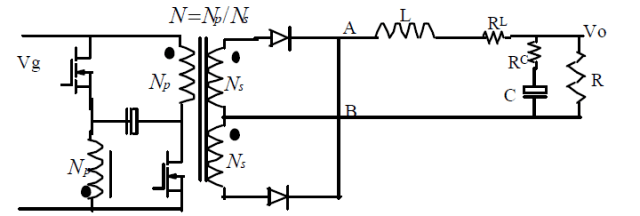

(1)：對稱驅動推挽變換器的電路圖：

(2)：對稱驅動推挽變換器的主要穩態規格：

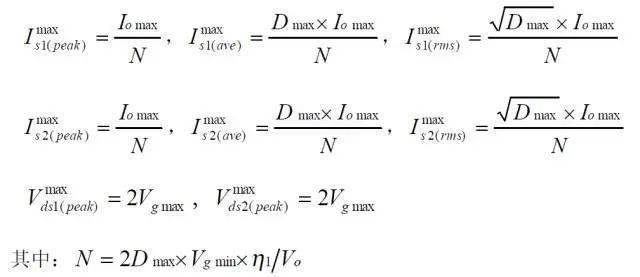

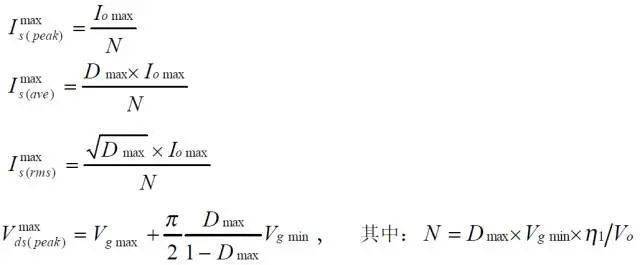

(3)：功率器件的穩態應力：

-- 有源開關 S1，S2：

-- 無源開關 D1，D2：

上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量(保證最壞情況下的電壓峰值不超過此值)，電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

11

對稱驅動推挽正激變換器的功率器件設計公式

(1)：對稱驅動推挽正激變換器的電路圖：

(2)：對稱驅動推挽正激變換器的主要穩態規格：

(3)：功率器件的穩態應力：

-- 有源開關 S1，S2：

-- 無源開關 D1，D2：

上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量(保證最壞情況下的電壓峰值不超過此值)，電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

12

不對稱驅動半橋變換器的功率器件設計公式

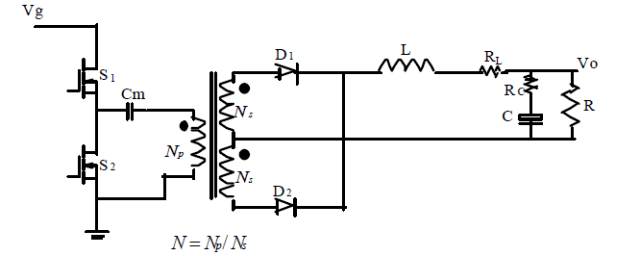

(1)：不對稱驅動半橋變換器的電路圖：

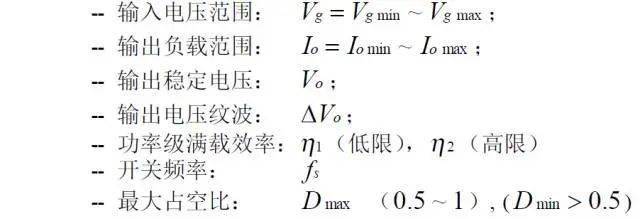

(2)：不對稱驅動半橋變換器的主要穩態規格：

(3)：功率器件的穩態應力：

-- 有源開關 S1，S2

-- 無源開關 D1，D2：

上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量(保證最壞情況下的電壓峰值不超過此值)，電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

13

對稱驅動推挽Boost 變換器的功率器件設計公式

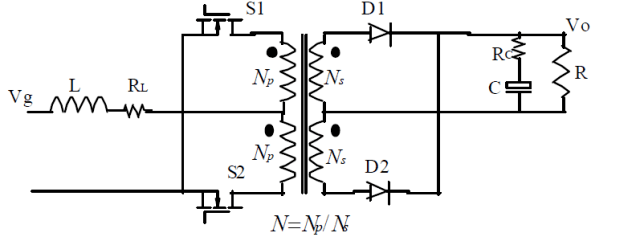

(1)：對稱驅動推挽Boost 變換器的電路圖：

(2)：對稱驅動推挽Boost 變換器的主要穩態規格：

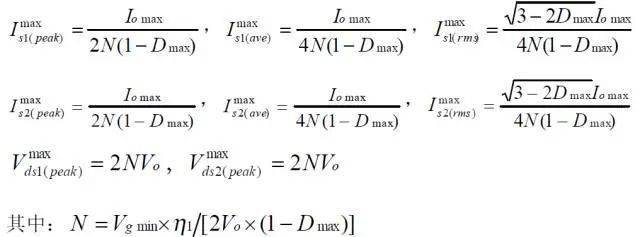

(3)：功率器件的穩態應力：

-- 有源開關 S1，S2：

-- 無源開關 D1，D2：

上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量(保證最壞情況下的電壓峰值不超過此值)，電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容，將在以后的欄目中介紹。

14

反激變換器的功率器件設計公式

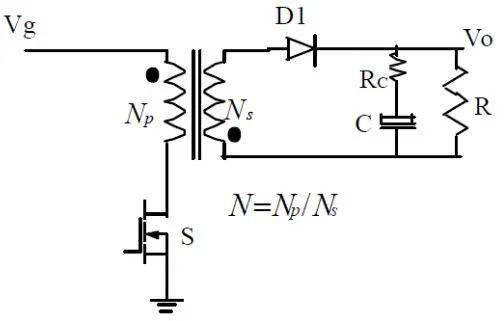

(1)：反激變換器的電路圖：

(2)：反激變換器的主要穩態規格：

(3)：功率器件的穩態應力：

-- 有源開關 S：

-- 無源開關 D：

上述公式是穩態工作時，功率器件上的電壓、電流應力。選擇功率器件時，其電壓耐量可放一個合適的余量(保證最壞情況下的電壓峰值不超過此值)，電流耐量則得按器件的結溫降額要求決定、它與外部散熱條件和器件的通態電阻、通態壓降、結電容、反向恢復、結到殼的熱阻等密切相關，是功率器件熱設計的內容。
