由于設計者可以選擇許多類似數字轉換器,在選擇過程中需要考慮的一個重要參數是包括的數字數據輸出類型。目前,高速轉換器使用的三種最常見的數字輸出類型是互補金屬氧化物半導體(CMOS)、低壓微分信號(LVDS)和電流模式邏輯(CML)。

在ADCS中使用的每一個數字輸出類型都有其優缺點,設計者在其特定的應用中應該考慮這些優缺點。這些因素取決于ADC的采樣率和分辨率、輸出數據率、系統設計的功率要求等。

本文將討論每種輸出類型的電氣規格,以及使每種類型適合其特定應用的原因。這些不同類型的輸出將在物理實現、效率和最適合每種類型的應用程序方面進行比較。

數字輸出驅動器

在抽樣率低于200MSP(特大粒子/秒)的ADCS中,通常發現數字輸出是CMOS。一個典型的CMOS驅動器由兩個晶體管組成-一個NMOS和一個PMO-連接在電源之間(V 數據交換 )及地面情況見 圖1a .這一結構導致了輸出的倒置,因此作為一種替代,背靠背結構在 圖1b 可以使用,以避免倒置輸出.

CMOS輸出驅動器的輸入是高阻抗,而輸出是低阻抗。在輸入驅動器時,兩個CMOS晶體管的閘門阻抗相當高,因為閘門是通過閘門氧化物從任何導電材料中分離出來的。輸入端的障礙可以是從kpp到mdp。

在驅動器輸出時,阻抗受漏流控制,我 D 它是典型的小型的。在這種情況下,阻抗通常小于幾百歐姆。CMOS搖擺的電壓水平 數據交換 可能相當大,取決于V的大小 數據交換 .

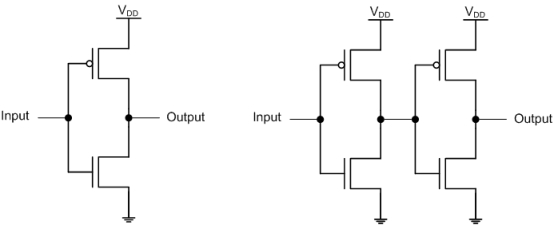

圖1:典型的CMOS數字輸出驅動程序:

左倒輸出;右逆輸出

由于輸入阻抗較高,輸出阻抗較低,CMOS的一個優點是一個輸出通常能夠驅動多個CMOS輸入。

CMOS的另一個優點是低靜態電流。唯一有顯著電流流的實例是在CMOS驅動程序上的開關事件期間。當駕駛員處于低狀態(拉到地面)或高狀態(拉到V)時 (d) ,通過驅動器的電流很少。然而,當驅動器從低狀態轉向高狀態或從高狀態轉向低狀態時,就會出現從V到V的低阻力路徑。 數據交換 去地面。這種瞬態電流是其他技術在轉換器速度超過200MSP時用于輸出驅動程序的主要原因之一。

另一個原因是轉換器的每一位都需要一個CMOS驅動程序。如果轉換器有14位,則需要14個CMOS輸出驅動程序來傳輸其中的每個位。通常,一個以上的轉換器放在一個給定的包和多達八個轉換器在一個單獨的包是常見的。

當使用CMOS技術時,這可能意味著只有數據輸出需要112個輸出銷。從包裝的角度看,這不僅會使人望而卻步,而且還會造成高耗電量,增加板布局的復雜性。為了解決這些問題,引入了一個使用LVDS的接口。

數字輸出驅動程序

與CMOS技術相比,LVDS提供了一些很好的優勢。它使用大約350mv的低壓信號,是差動的,而不是單端的。低電壓擺動具有更快的開關時間和減少EMI關注。

由于差異性,共有模式的排斥也有好處。這意味著與信號耦合的噪聲通常在兩個信號路徑上都很常見,而且大多被差動接收器取消。

LVDS中的阻抗需要得到更嚴格的控制。在LVDS中,負載阻力大約需要100 通常由LVDS接收機上的一個平行終止電阻器實現。 .此外,LVDS信號需要使用有控制的阻阻傳輸線路來路由。單端阻抗要求為50 差速阻抗保持在100。 圖2 顯示典型的LVDS輸出驅動程序。

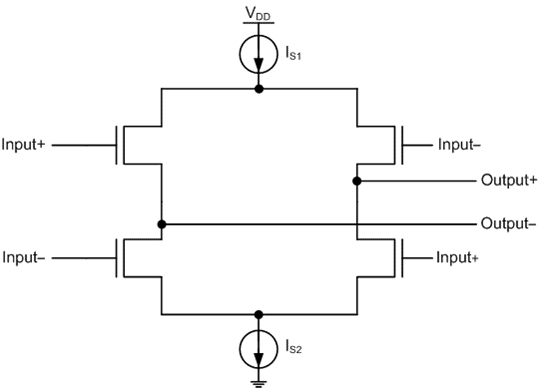

圖2:典型的LVDS輸出驅動程序

如圖2所示,LVDS輸出驅動器的拓撲結構顯示,電路操作導致輸出電源上的一個固定的直流負載電流。這樣可以避免在輸出邏輯狀態轉換時在典型CMOS輸出驅動程序中看到的電流峰值。電路中的標稱電流源/接收器設置為3.5mA,這就導致典型的輸出電壓擺動為350mV,帶有100 ? 終止電阻。該電路的共同模式級別通常設置為1.2V,與3.3V、2.5V和1.8V電源電壓兼容。
