Zigbee是一種流行的無線通信協議，用于以極低的功耗傳輸少量數據。它被廣泛應用于需要在個人空間內的多個節點之間共享數據的應用中，隨著物聯網(IoT)的出現，Zigbee的應用正在快速增長。它被用于家庭自動化、資產跟蹤、遠程數據收集等等。如果您已經熟悉Zigbee和Zigbee協議的架構，那么您已經知道兩個XBee模塊之間的無線通信可以在沒有任何額外的微控制器的情況下完成，但在實際應用中，這些模塊將始終與微控制器接口以讀取和發送數據。讓我們進一步了解如何使用Arduino和NodeMCU板建立Zigbee通信。

Zigbee和XBee的區別

重要的是要在一開始就澄清，XBee是一個模塊，一個產品，它支持許多無線通信協議，如ZigBee， Wi-Fi (Wi-Fly模塊)，802.15.4,868 MHz模塊等。而Zigbee是一種用于建立無線網絡(Zigbee通信)的標準協議。人們經常交替使用這兩個術語，但不應該這樣做。為了建立Zigbee通信，我們需要一個接收器(端點)。為此，與Arduino/NodeMCU連接的XBee模塊將完成，這將與另一個XBee模塊(協調器)進行無線通信，該模塊發送數據，將連接到另一個Arduino板。

建立Zigbee通信的硬件要求

?1 x Arduino Nano

?1 * NodeMCU

?2個XBee Pro S2C模塊

?1個XBee資源管理板(用于XBee編程)

?USB電纜

?LED(連同一個220歐姆電阻)

?按鈕

使用XCTU軟件配置XBee模塊

基本上，XBee模塊可以配置為協調器、路由器或終端設備。為了使它按照我們的期望工作，首先，我們必須使用XCTU軟件對它們進行配置。您可以使用給定的鏈接下載并安裝XCTU軟件。

使用USB轉串口轉換器或資源管理器板將XBee模塊與PC機或筆記本電腦連接。使用USB線將XBee模塊連接到瀏覽器板和插件。我們將詳細介紹如何準確地使用該軟件并配置模塊，但在此之前，讓我們準備好硬件。

XBee與Arduino接口(發射端)

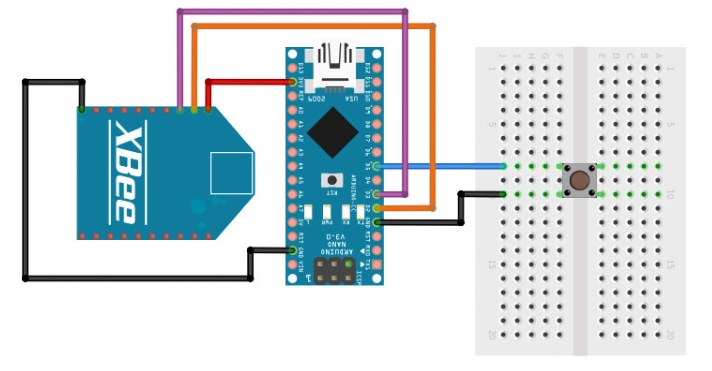

對于連接的這一邊，我們使用了Arduino Nano。也可以使用Arduino Uno或NodeMCU板。XBee與Arduino nano接口的完整電路圖如下所示。

在上面的Arduino XBee電路圖中，我們使用了一個按鈕，當按下時，它將傳輸數據。為此，將按鈕一端連接到Arduino的D5，另一端連接到GND。

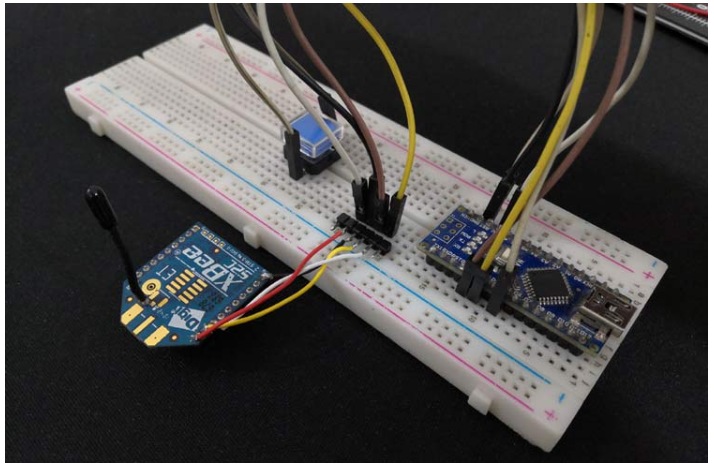

XBee模塊的VCC(引腳1)連接到Arduino Nano的3.3V， XBee模塊的GND(引腳10)連接到Arduino Nano的GND。這兩個連接為發射端XBee模塊供電。Dout(引腳2)連接Arduino Nano的D2， Din(引腳3)連接Arduino Nano的D3。我使用面包板來構建這個電路，我的硬件設置與所有連接如下所示。

XBee與NodeMCU接口(接收端)

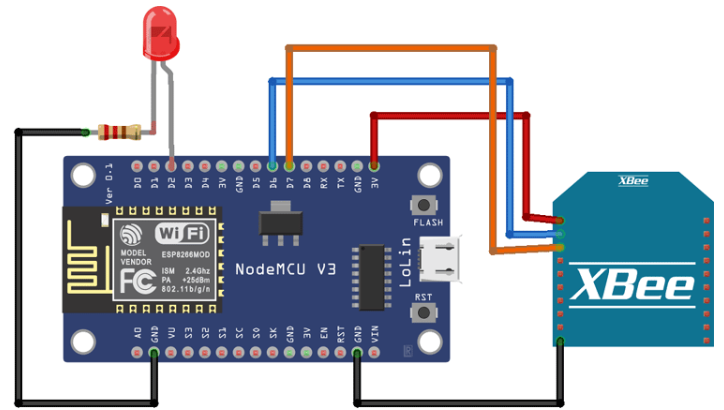

為此，我們使用了NodeMCU，但它有一定的限制。您也可以使用Arduino Nano或Arduino Uno。使用Arduino傳輸數據，NodeMCU接收數據的想法是，它將有一個更實際的應用，如Arduino可以收集一些傳感器參數并通過ZigBee發送給NodeMCU，然后NodeMCU可以處理這些數據并根據需要通過互聯網共享或采取任何行動。XBee與NodeMCU接口的完整電路圖如下所示。

XBee的Gnd(pin10)接至NodeMCU的Gnd， XBee的Vcc (Pin1)接至NodeMCU的3.3V。上述兩個連接也為XBee模塊供電。然后將XBee的Dout (pin2)連接到NodeMCU的D6引腳上，將XBee的Din (pin3)連接到NodeMCU的D7引腳上接收數據。

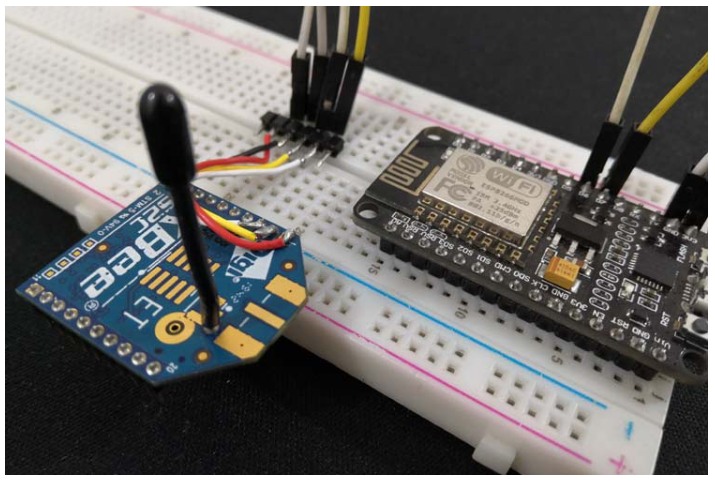

作為是否接收到數據的指示，我們使用了LED。為此，將LED陽極連接到NodeMCU的D2上，LED陰極通過NodeMCU的220ohm電阻連接到GND上。同樣，我使用面包板來構建這個電路，我的硬件設置與所有連接如下所示。

下載并安裝XCTU軟件

設置、配置和測試XBee設備。您需要XCTU軟件。它是一個易于使用的，免費的，多平臺的RF XBee模塊應用程序。在這里下載XCTU軟件，它也會指導您安裝它。之后，打開應用程序并確保XBee模塊已正確連接。在設備管理器中檢查資源管理板的COM口。

安裝XBee模塊固件

固件應該首先安裝在兩個XBee模塊中，因?yàn)槲覀冋谑褂肵Bee開發板。

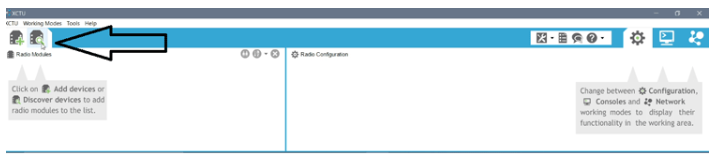

第一步：打開XCTU軟件，點擊“發現板”。

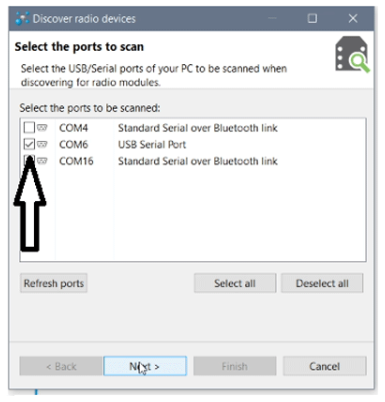

第二步：選擇XBee模塊連接的COM端口，點擊“下一步”。

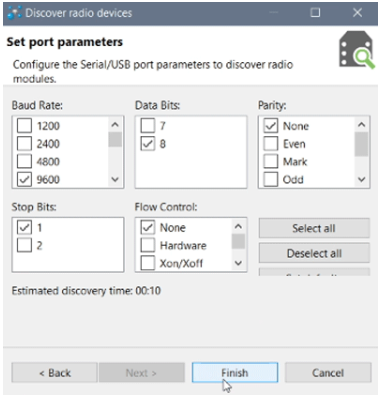

第三步：保持默認設置，點擊“完成”。

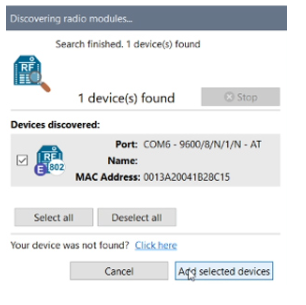

第四步：現在，在彈出的窗口中，點擊“Add Selected Devices”。

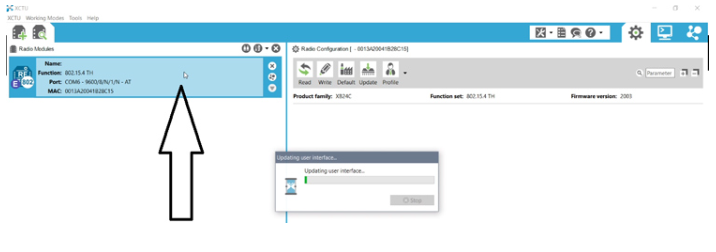

第5步：現在，XBee模塊將出現在窗口的左側。單擊它來更新用戶界面。

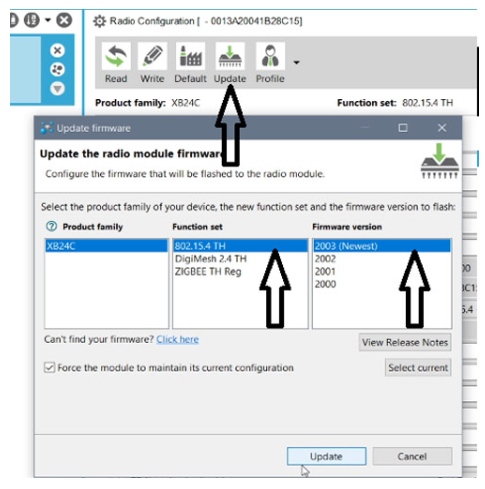

第六步：更新固件，點擊“更新”，在功能集中選擇“802.15.4 TH”，在固件版本中選擇最新的固件，點擊更新。在此之后，將出現一個彈出窗口。點擊YES。

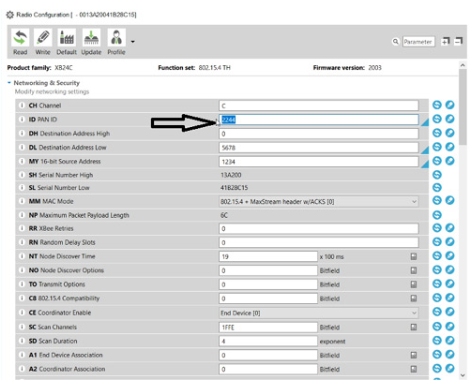

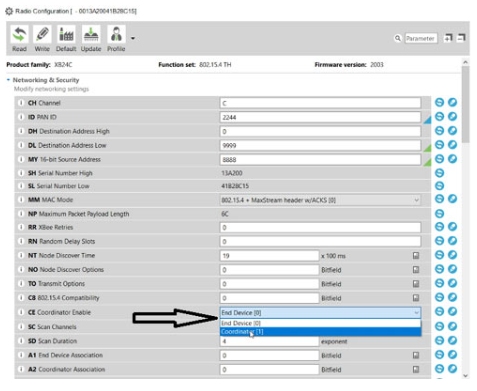

第七步：輸入任意4位數字作為PAN ID。PAN ID是PAN (personal area network)的標識符。每個網絡必須有一個唯一的ID。確保兩個XBee模塊都輸入了相同的PAN ID。這表明兩個XBee模塊在同一個網絡中。

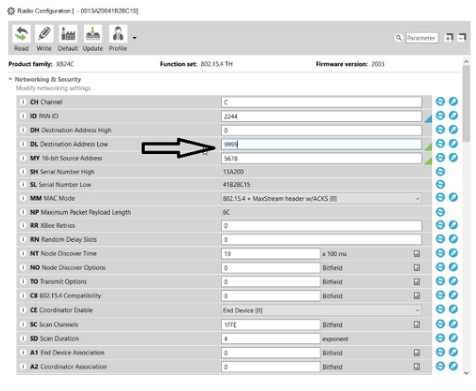

第八步：輸入任意4位數字作為目的地址。對于其他XBee模塊，必須輸入相同的數字作為源地址。

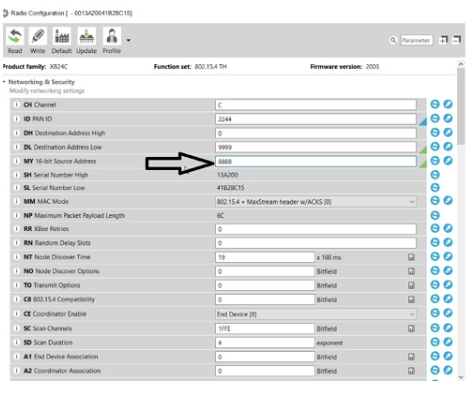

步驟9：輸入任意4位數字作為源地址。必須輸入相同的數字作為另一個XBee模塊的Destination Address。

步驟10：將一臺設備設置為“坐標[1]”，另一臺設備設置為“終端設備[0]”。

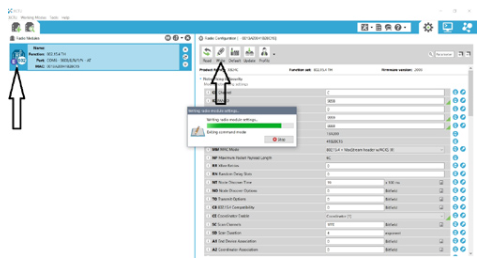

現在，單擊頂部欄中的Write。在此成功之后，符號從“E”變?yōu)椤癈”(End Device to Coordinator)，正如我們所設置的。對于另一個XBee模塊，它應該是“E”)。

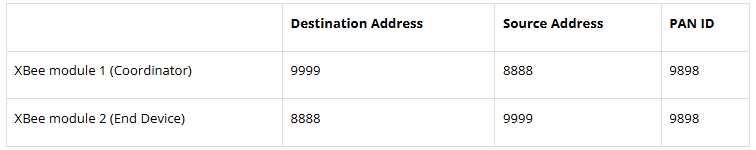

注意：正如步驟中提到的，必須對兩個XBee模塊執行此操作。兩者之間的唯一區別是終端設備和協調器的源地址和目的地址相反，必須選擇一個作為終端設備，另一個作為“協調器”。在“Coordinator Enable”下拉列表中，確保兩個XBee模塊都被賦予相同的PAN ID。

COM 5為接收端nodeMCU， COM 14為發送端Arduino nano。

將XBee引腳焊接到Arduino和NodeMCU

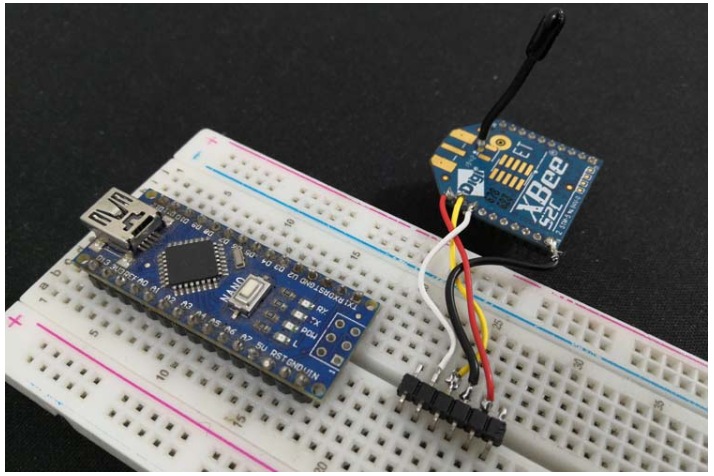

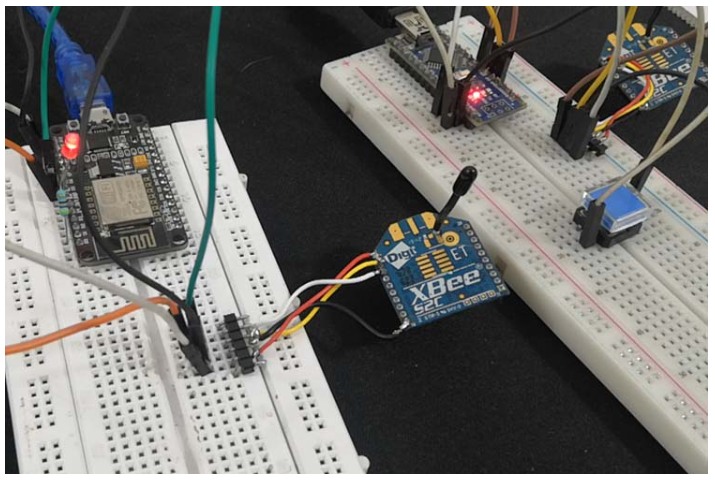

XBee模塊的引腳與面包板不兼容。因此，從XBee模塊引腳焊接4根電線到頭引腳，并使用它連接到面包板，如下圖所示?；蛘?，如果你想避免焊接工作，你也可以使用母頭到公頭連接器電線。

在概述中，使用兩個XBee模塊建立ZigBee通信。Arduino Nano和NodeMCU用于在兩個XBee設備之間進行通信。XBee模塊的編碼是這樣的，當在發送端按下一個按鈕時，LED在接收端點亮。這表明在源端傳輸?shù)臄?shù)據在目的端被正確接收。

ZigBee通信程序Arduino

Zigbee通信的完整Arduino代碼可以在本頁底部找到。代碼解釋如下：

本部分模擬了引腳2 (Rx)和引腳3 (Tx)的串行通信。

Pin 5是Arduino Nano上連接按鈕的地方，這是發送信息所需要的。

要跟蹤按鈕是否被單擊，可以使用語句。如果按下按鈕一次，它會打開LED，如果再按一次，它會關閉LED。為了跟蹤這一點，使用了切換。

該程序從一個空設置開始，并設置串行監視器的波特率。

初始化按鈕引腳以讀取輸入。

這部分代碼片段使用軟件串行開始XBee和Arduino之間的連接。9600是XBee模塊的默認通信速度。

這部分是檢查按鈕是否按下。如果按下，則引腳讀取LOW并記錄此操作。它還檢查之前是否單擊了按鈕。

這部分是將消息打印到串行監視器上

重置之前的單擊，以便它可以再次檢測到單擊。當開關為假時，LED處于關閉狀態。

把消息發給XBee

延遲1秒是為了等待消息被傳遞

這個位檢查按鈕是否被點擊

在串行監視器上打印消息

設置到之前的點擊狀態，關閉LED

把消息發給XBee

創建一秒鐘延遲來等待消息的傳遞

ZigBee通信程序NodeMCU

Zigbee通信的完整NodeMCU代碼可以在本頁底部找到。代碼解釋如下：

代碼的Receiver部分與Arduino代碼幾乎相同

本部分模擬了引腳13 (Rx)和引腳12 (Tx)的串行通信。

將LED設為引腳2

存儲從XBee接收到的數據

初始化串行監視器并以默認波特率9600連接到XBee模塊

初始化LED作為輸出

將數據存儲在接收到的變量中

檢查接收數據是否為0

然后打印信息并關閉LED

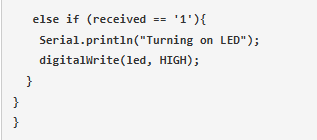

如果接收到的數據為1，則打印消息并打開LED。

本文編譯自iotdesignpro
