NeoPixel LED燈條是可編程的RGB LED燈條，可以編程生成任何所需的照明模式。NeoPixel可以在任何組合和亮度下產生多種顏色。它消耗更少的電力，可以通過編程單獨解決。在本項目中，我們將學習使用ESP32和Blynk應用程序控制WS2812 NeoPixel LED條。

組件的要求

?25個LED WS2812B新像素LED帶

?5V， 2amp電源

?ESP32開發板

?電路試驗板

?跳線

WS2812 LED帶工作

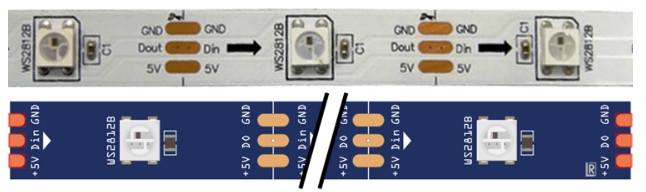

WS2812 LED燈條是一種可尋址的柔性燈條，在增加美麗的照明效果方面非常有用。這些LED燈帶由5050 RGB LED供電，其中內置WS2812 LED驅動器。每個LED消耗60mA電流，可以從5V直流電源供電。它有一個單一的輸入數據引腳，可以從微控制器的數字引腳饋送。

特點:

?可單獨尋址的RGB led

?每像素1680萬色

?單線數字控制

?工作電壓：5V DC

?電流要求：每個LED 60mA

?柔性LED結構

?5050 RGB LED與WS2812驅動程序

線路圖

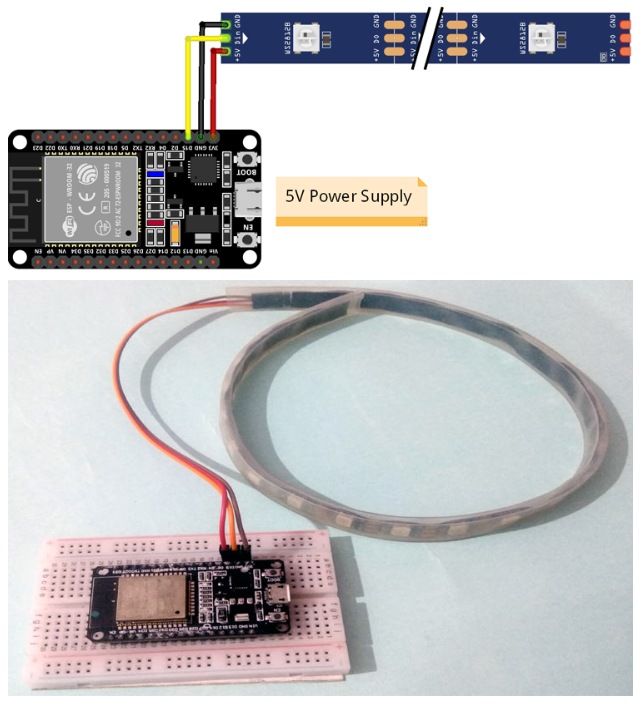

WS2812 ESP32的電路圖如下：

Blynk應用程序設置與ESP32的新像素

Blynk是一個可以在Android和IOS設備上運行的應用程序，可以使用我們的智能手機控制任何物聯網設備。我們可以創建自己的圖形用戶界面來設計物聯網應用程序GUI。我們以前在ESP32上使用Blynk，并使用Blynk構建了許多其他基于物聯網的項目。

在安裝之前，從Google Play商店下載Blynk應用程序(IOS用戶可以從Apple store下載)，并使用您的電子郵件id和密碼注冊。

創建一個新項目：

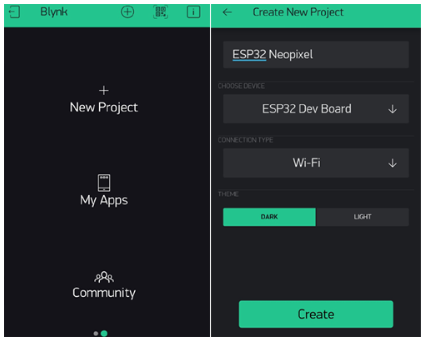

安裝成功后，打開應用程序，點擊“新建項目”。然后它將彈出一個新屏幕，我們需要在其中設置項目名稱、電路板和連接類型等參數。本項目選擇設備為“ESP32 Dev Board”，連接類型為“Wi-Fi”，點擊“Create”。

在成功創建項目之后，我們將在注冊郵件中獲得一個身份驗證ID。保存身份驗證ID以供將來參考。

創建GUI：

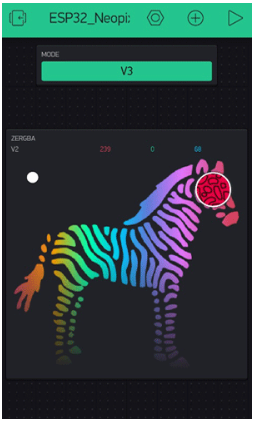

在Blynk中打開項目，單擊“+”符號，它將顯示許多小部件。在我們的例子中，我們需要一個RGB顏色選擇器，它被列為“zeRGBa”和一個按鈕，將用于改變LED條的操作模式。

在Widgets中設置參數：

將小部件拖到項目后，現在設置用于將控件值的顏色和模式發送到ESP32的參數。

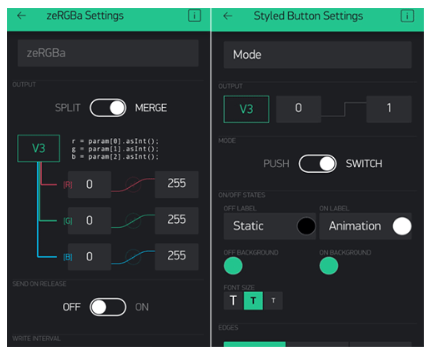

單擊ZeRGBa，然后我們將得到一個名為ZeRGBa設置的屏幕。然后將輸出選項設置為“合并”，并將引腳設置為“V2”，如下圖所示。同樣，在按鈕設置中，將輸出引腳設置為“V3”，如下圖所示。

在Arduino IDE中安裝ESP32板

在將代碼上傳到ESP32之前，我們需要在Arduino IDE中安裝板，如果您之前沒有這樣做的話。ESP32單板的安裝步驟如下：

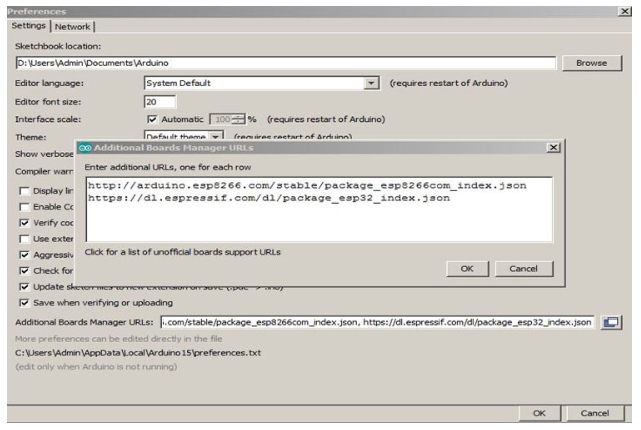

1. 打開Arduino IDE，進入File> Preferences

2. 在“附加板管理器URL”字段中鍵入，然后單擊“確定”。如果在該字段中已經有其他url，則使用逗號(“，”)分隔。

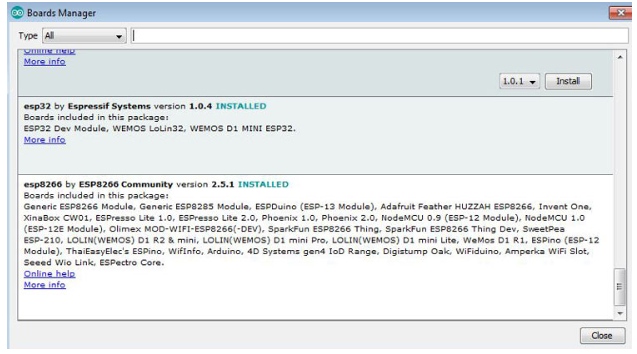

3. 現在轉到Tools > Board > Boards Manager。在“單板管理器”窗口的搜索框中輸入ESP32，選擇espressif系統最新版本的ESP32單板，單擊“安裝”。

4. 安裝完成后，進入“Tools ->Board ->”，選擇“ESP32 Dev Module”?，F(xiàn)在您可以使用Arduino IDE對ESP32進行編程。

ESP32新像素LED條帶控制代碼

ESP32 NeoPixel的完整代碼在本教程的末尾給出。代碼的逐步解釋如下所示。

首先，將所有必需的庫包含到代碼中。打開Arduino IDE，然后轉到選項卡Sketch并單擊選項Include Library-> Manage Libraries。在搜索框中搜索“Blynk”，下載并安裝ESP32版本的Blynk軟件包。

這里“Adafruit_NeoPixel.h”用于控制RGB LED條。要包含Adafruit_NeoPixel.h庫，請從此鏈接下載庫并使用“include ZIP library”選項包含它。

然后定義LED條中使用的LED的數量，以及用于控制LED參數的PIN號。

在此之后，聲明NeoPixel strip對象，其中參數1是NeoPixel strip中的像素數，參數2是使用的ESP32 PIN號，參數3是像素類型標志。

然后，定義網絡憑據，如網絡SSID和密碼。編寫您自己的網絡憑據來代替ssid[]并傳遞一個[]數組。在auth[]數組中，寫入我們之前保存的Blynk身份驗證ID。

在setup()中，串行通信使用函數Serial.begin初始化。在這里，Blynk使用Blynk連接。使用pixels.begin()初始化NeoPixel LED條。

在infinite loop()中，我們使用了blynk .run()，它檢查來自blynk GUI的傳入命令并相應地執行操作。

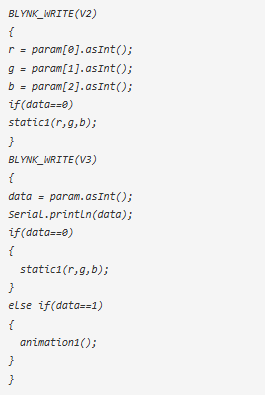

這里寫入BLYNK_WRITE函數來檢查V3和V2虛擬終端的傳入數據，然后將它們分配到三個不同的變量中。這里的變量r， g， b表示所選顏色的紅，綠，藍代碼的值。然后將這些值發送給用于驅動LED條的函數static1。

Static1()函數用于驅動不同顏色的LED條。在這里,像素。setPixelColor用于按照我們所需的顏色驅動LED。

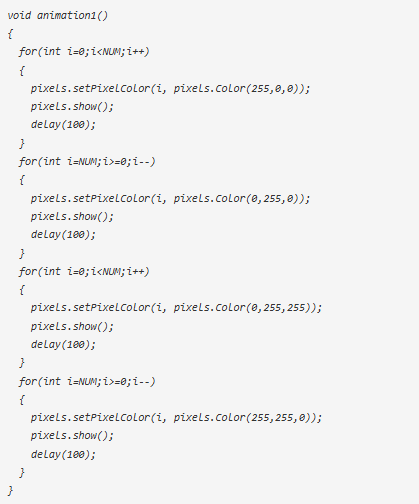

Animation1()函數用于使用led運行自定義動畫。不同的動畫可以根據用戶的選擇制作，如下圖所示。

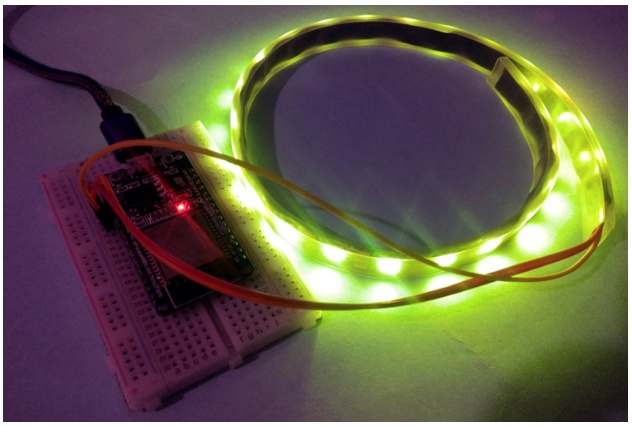

用ESP32測試NeoPixel

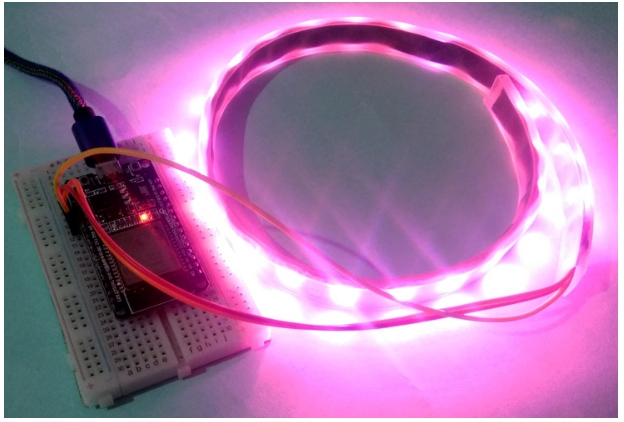

硬件連接成功完成后，在ESP32中上傳完整的代碼，您將根據您的程序找到照明的NeoPixels。
