我們家庭中用來測量能源消耗的傳統電能表是一種離線設備，因此必須手動監控。但現在市場上有智能電能表，其讀數可以從任何地方使用互聯網進行監控，不僅是能源消耗，而且我們可以使用物聯網在筆記本電腦或移動設備上監控多個參數，如電壓，電流，功率因數，頻率等。

所以今天我們正在使用物聯網構建智能電表。在這里，我們將使用pzm - 004t交流多功能電能計量功率監視器模塊來測量參數，并將使用NodeMCU ESP8266將數據發布到HTML網頁。

材料

?NodeMCU ESP8266

?pzem - 004 t模塊

?CT線圈

?電路試驗板

?跳投

?連接線

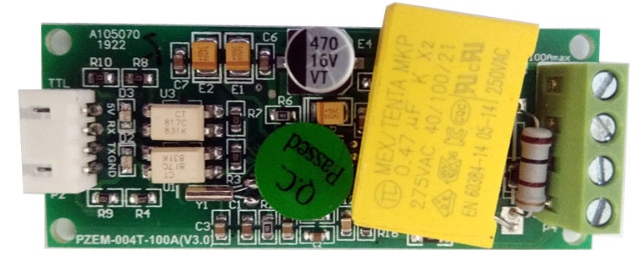

pzm - 004t模塊的工作

pzm - 004tac模塊用于測量交流電壓、電流、有功功率、頻率、功率因數和有功能量。該模塊通過TTL端子輸出，可被各種微控制器讀取以供進一步應用。

技術特點:

?電壓測量范圍：80-260 VAC

?電流測量范圍：0-100安培

?有功功率測量范圍：0-23KW

?功率因數測量范圍：0-1

?頻率測量范圍：45- 65hz

?模塊工作電壓：5V DC

?輸出接口：TTL

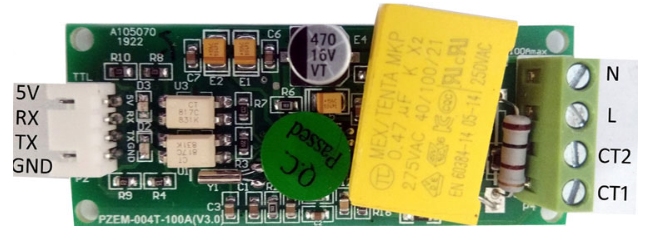

Pin描述:

?VCC：模塊5V直流輸入電源

?GND：接地電基準

?TX: UART數據傳輸引腳

?RX: UART數據接收引腳

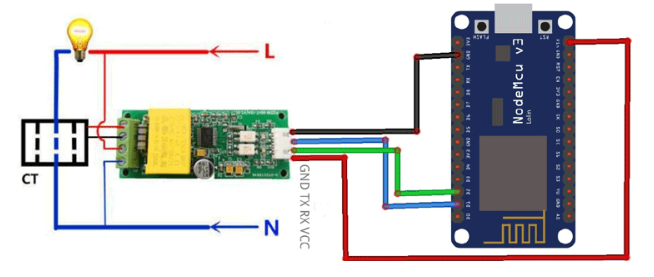

物聯網電能表電路圖

使用NodeMCU ESP8266的基于物聯網的智能電能表電路圖如下：

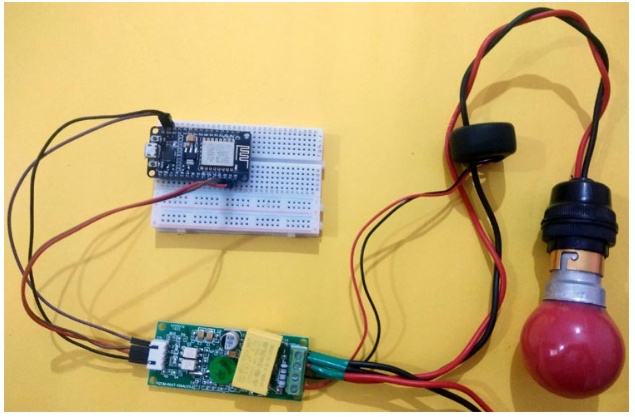

以下是物聯網電能表在所有連接后的完整設置：

編程的解釋

在成功完成硬件設置之后，現在是時候?qū)odeMCU進行編程了。這個智能電表的完整代碼以及視頻在本教程的最后給出。下面給出了代碼的逐步描述。

要使用Arduino IDE將代碼上傳到NodeMCU，請遵循以下步驟：

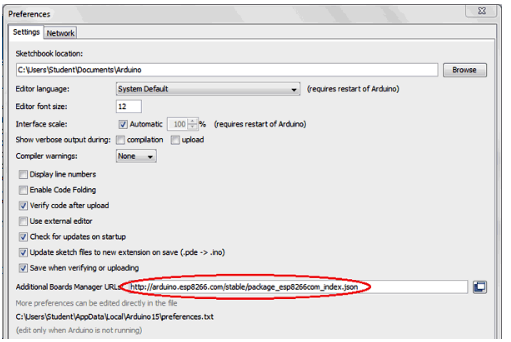

1. 打開Arduino IDE，然后進入File - >Preferences - >Settings。

2. 在“附加板管理器URL”字段中鍵入，然后單擊“確定”。

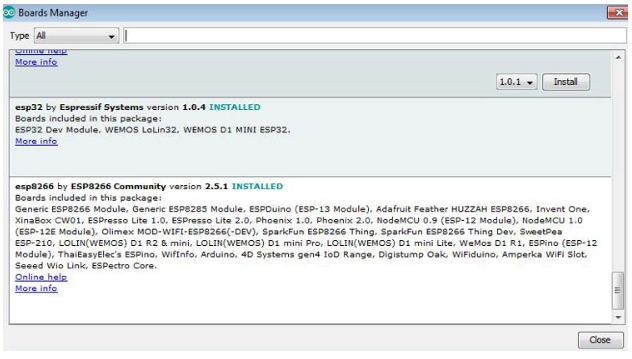

3. 現在轉到Tools > Board > Boards Manager。在“單板管理器”窗口中，在搜索框中輸入ESP8266，選擇最新版本的單板，單擊“安裝”。

4. 安裝完成后，進入“Tools ->Board ->”，選擇“NodeMCU 1.0(ESP-12E Module)”。現在您可以使用Arduino IDE對NodeMCU進行編程。

完成上述設置后，使用Arduino IDE對NodeMCU進行編程，將完整的代碼上傳到ESP8266 NodeMCU。下面給出了完整代碼的逐步解釋。

首先，在代碼中包含所有必需的庫文件。在這里，ESP8266板庫用于NodeMCU， PZEM004Tv30.h用于能源監控模塊，可以從這里下載。

然后在類PZEM004Tv30中創建一個對象，該對象可以在整個程序范圍內使用。還定義了軟件串行引腳，在我的情況下是D1和D2。

然后使用名稱服務器和默認端口號80創建ESP8266WebServer類對象。

現在，聲明網絡憑據，即SSID和密碼。需要將我們的NodeMCU連接到互聯網。

然后，將NodeMCU連接到互聯網，調用WiFi。開始并傳遞網絡SSID和密碼作為參數。使用WiFi.status()檢查網絡連接是否成功，連接成功后，在帶有IP地址的Serial Monitor中打印一條消息。

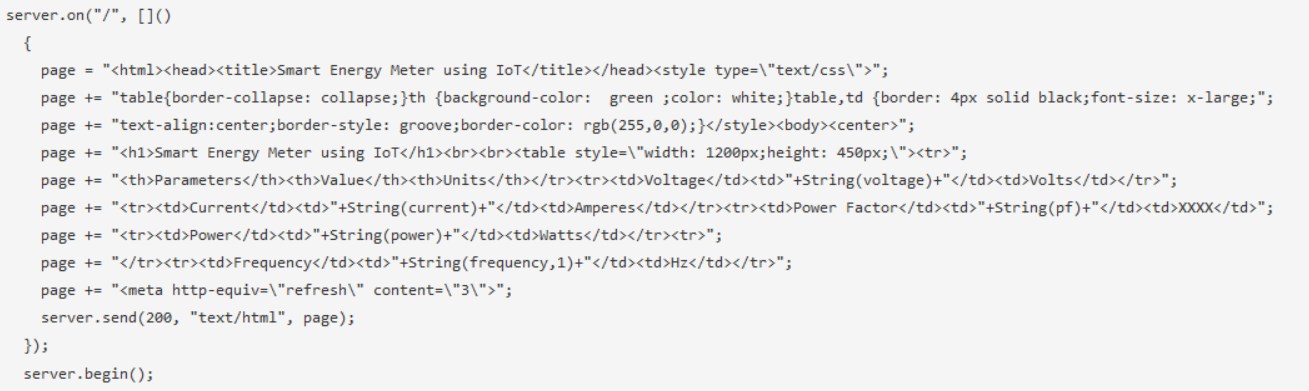

在下一步中，將創建如下所示的HTML頁面，其中包含一個HTML表，用于顯示購物車中的產品詳細信息和賬單信息。HTML頁面存儲在一個字符串變量中，以便在客戶端請求時使用server.send()函數發送回。

在loop()中，使用專用函數(如voltage(), current()等)讀取不同的參數，然后將其分配給附加在HTML網頁中的單獨變量。

最后，為了處理客戶機請求，我們必須調用server.handleClient()。它將處理新的請求并檢查它們。

使用NodeMCU測試基于物聯網的電能表

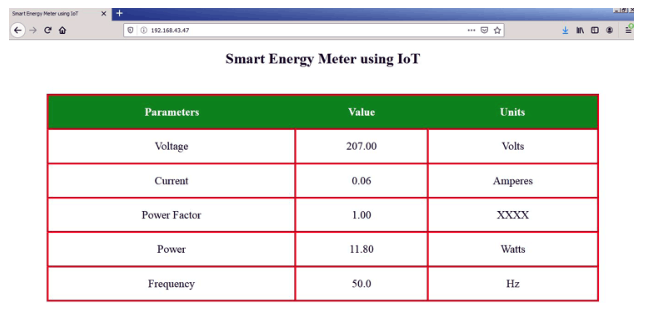

完成連接和硬件設置后，只需將代碼上傳到NodeMCU，并打開串口監視器中打印的IP地址。您將看到如下所示。

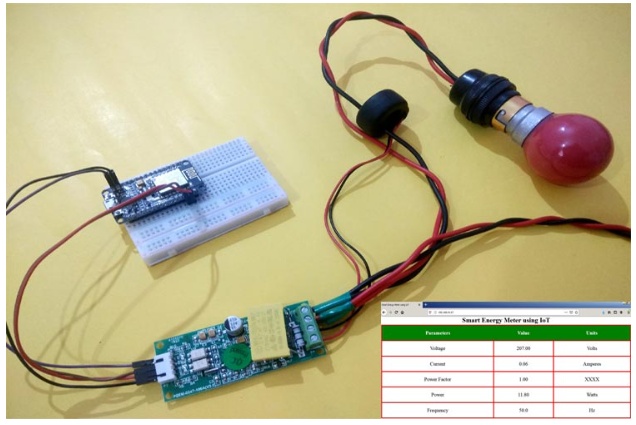

在這里，我們連接了一個交流燈泡，以監測燈泡消耗的能量以及其他參數，如電壓，電流，功率因數等。

這里我們不必?fù)?dān)心電壓、電流、功率等的計算，因?yàn)閜zem004t模塊提供的庫(PZEM004Tv30.h)有與之相關的所有功能，我們只需要調用它們來顯示相關信息。

這就是我們?nèi)绾问褂肗odeMCU ESP8266構建基于物聯網的智能電能表。
