氣象站是一種可以監測周?chē)h(huán)境的各種參數，如濕度、溫度、壓力、降雨量等的設備。我們之前用不同的微控制器建立了幾個氣象站，比如：

?基于物聯網的樹莓派氣象站

?基于物聯網的ESP32 Wi-Fi氣象站

?使用Arduino的物聯網無線氣象站

這一次，我們使用ESP8266 NodeMCU作為主控制器，并使用太陽能電池板為整個設置供電。這將是一個自給自足的太陽能無線氣象站。它還使用3.7V 18650鋰離子電池為電路供電，該鋰離子電池將使用TP4056鋰離子充電器模塊為太陽能電池板充電。除此之外，它將有一個DHT11傳感器來測量溫度和濕度，BMP280傳感器來測量壓力，雨水傳感器來檢測降雨量。所有天氣數據都將被記錄并保存在ThingSpeak物聯網云上，可以從世界任何地方進行監控。

組件的要求

?NodeMCU ESP8266

?DHT11溫濕度傳感器

?BMP280壓力傳感器

?雨水傳感器

?TP4056鋰離子充電器

?3.7V 18650鋰離子電池

?18650電池座

?DC-DC 0.9V-5V升壓升壓器

?太陽能電池板6V， 100Ma

?1 n4007二極管

?電路試驗板

?跳線

在進入細節之前，讓我們了解一下這個太陽能無線氣象站使用的不同組件和模塊。

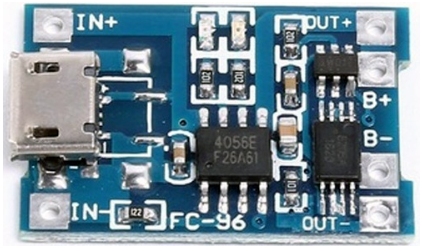

TP4056鋰離子電池充電器模塊

TP4056是一款流行的鋰離子電池充電器控制器IC，它支持3.7v鋰離子電池的恒流恒壓充電。它帶有一個8針的SOP封裝，可以與一些外部組件組裝成一個完整的充電模塊。

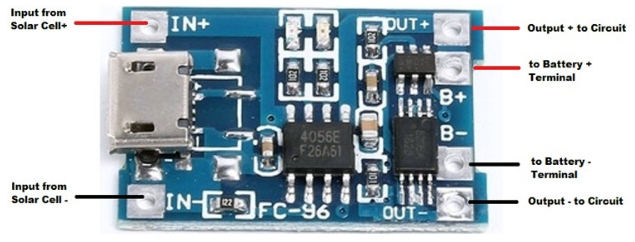

TP4056的完整引腳描述如下：

使用TP4056充電器為3.7V鋰離子電池充電

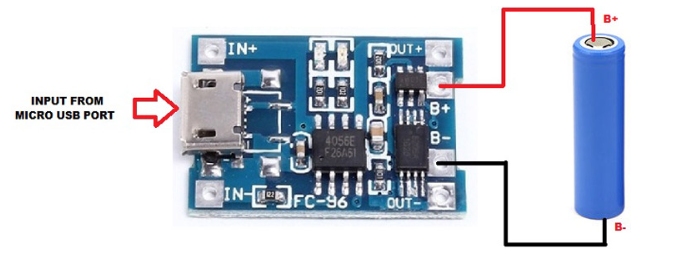

要使用TP4056充電模塊為18650 3.7V鋰離子電池充電，請按照以下原理圖連接電路。

它也可以使用微型USB線和移動充電器等從5V直流輸入源充電。但在這個太陽能Wi-Fi氣象站項目中，我們使用太陽能光伏模塊為電池充電。

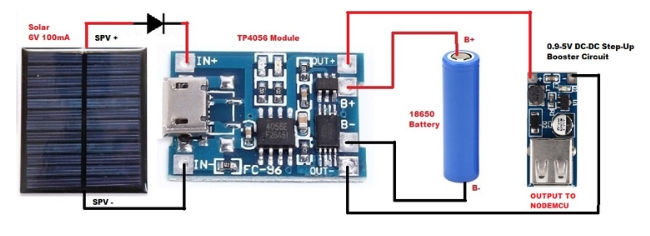

為太陽能電池板上的18650鋰離子電池充電

這里的NodeMCU由太陽能電池板供電。18650電池的輸出為(3.7-4)伏，不能用于為NodeMCU供電，因?yàn)樗枰?v才能上電。因此TP4056鋰離子充電器的輸出連接到(0.9-5)V DC-DC升壓電路，將電壓升壓到5v。

BMP280壓力傳感器

BMP280是一款絕對氣壓傳感器，適用于移動應用。它是非常受歡迎的非常緊湊的尺寸和低功耗。它被用于手機、智能手表、氣象站等。BMP280基于博世久經考驗的壓阻壓力傳感器技術，具有高精度、線性度和長期穩定性。

BMP280的特點：

?壓力范圍：300- 1100hpa

?溫度范圍：-40-85°C

?平均典型電流消耗：3.4 μA @ 1hz

?接口：I2C和SPI

?工作電壓：1.71 V ~ 3.6 V

如果你沒有BMP280，那么BMP180也可以用來建立一個物聯網氣象站。

DHT11溫濕度傳感器

DHT11是一種用于測量環境溫度和濕度的傳感器。DHT11傳感器包括用于測量濕度的電容式濕度傳感元件和用于檢測溫度的NTC熱敏電阻。所述濕度感應電容元件具有兩個電極，電極之間有保持水分的襯底作為電介質。電容值隨濕度的變化而變化。電路集成電路測量和處理這些電阻值，并將其轉換為可測量的數字信號。

特點:

?工作電壓：3.3V-5.5V

?溫度范圍：0-50°C

?溫度精度：±2%°C

?濕度范圍：20 ~ 90% RH

?濕度精度：±5% RH

我們之前使用DHT11傳感器使用樹莓派，Arduino和ESP8266建立氣象站。

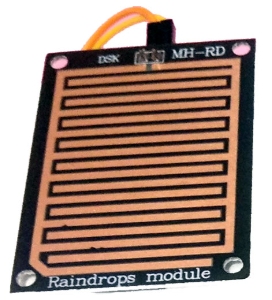

雨水傳感器

雨水傳感器是用來探測降雨的。這適用于自動雨刷，氣象站等應用。雨水傳感器的工作原理是可變電阻。當表面干燥時，兩個電阻線圈分開，電阻非常高。在下雨的情況下，表面潮濕，電阻低(短路)。該可變電阻使用分壓器網絡轉換為可變電壓，然后將該模擬信號饋送到LM393電壓比較器將其轉換為數字信號。

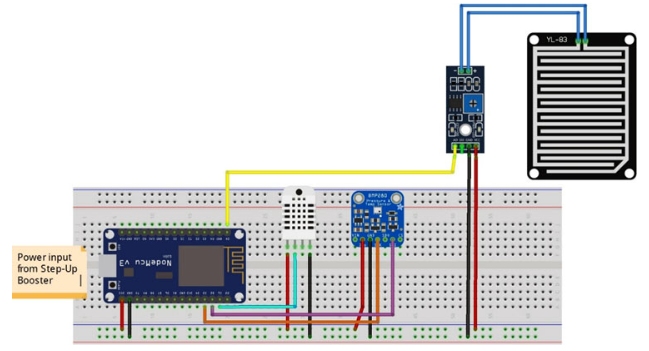

物聯網氣象站電路圖

這個太陽能氣象站的連接圖如下所示。

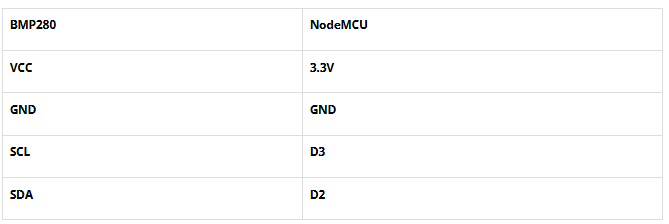

BMP280傳感器與NodeMCU的連接方式如下表所示

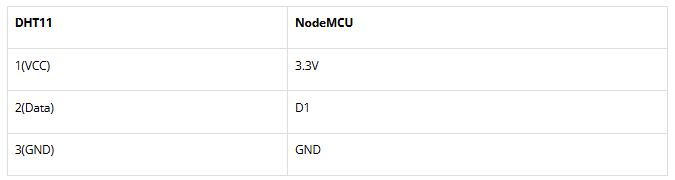

DHT11傳感器與NodeMCU的連接關系如下表所示

該表顯示了Rain Sensor和NodeMCU之間的連接

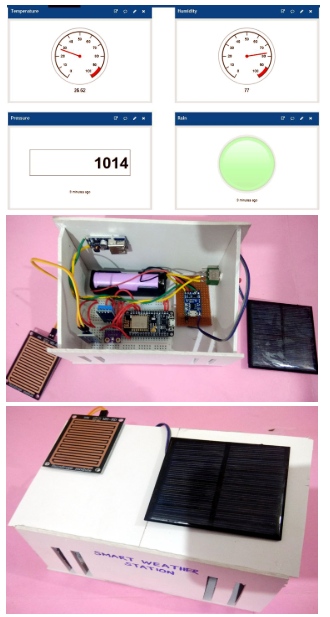

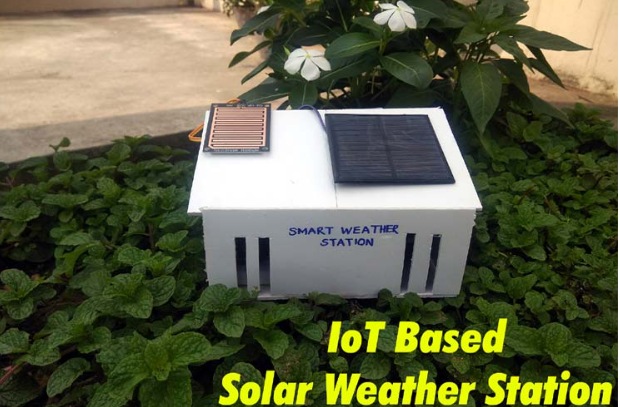

這是物聯網氣象站的完整設置：

設置ThingSpeak賬戶太陽能氣象站

在成功完成硬件設置后，現在是時候設置物聯網平臺了，所有的天氣數據都將存儲在這個平臺上。這里我們使用ThingSpeak來存儲氣象站參數并在GUI中顯示它們。ThingSpeak是一個非常流行的物聯網云平臺，用于在線構建存儲、監控和處理數據。我們還使用ThingSpeak構建了許多基于物聯網的項目。

按照以下步驟創建一個ThingSpeak帳戶。

第一步：注冊ThingSpeak

首先，如果你沒有Mathworks帳戶，請登錄https://thingspeak.com/并創建一個新的免費Mathworks帳戶。

第二步：登錄ThingSpeak

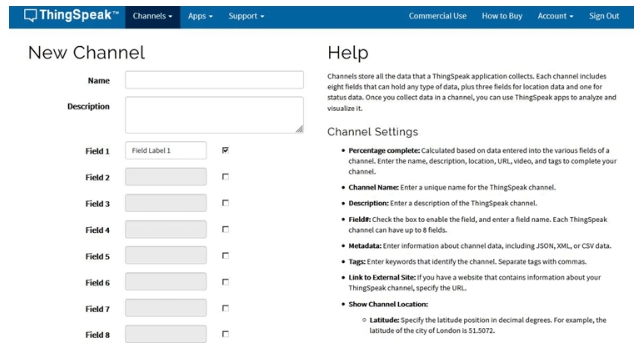

用你的憑證登錄ThingSpeak，然后點擊“新頻道”。現在填寫項目的詳細信息，如名稱、字段名稱等。這里我們必須創建四個字段名，如濕度，溫度，壓力和雨。然后點擊“保存頻道”。

步驟3：記錄憑據

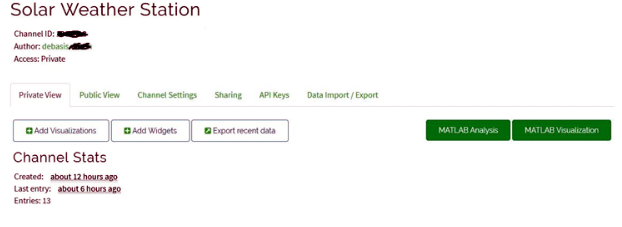

選擇已創建的通道并記錄以下憑據。

通道ID，它在通道視圖的頂部。

編寫一個API密鑰，可以在通道視圖的API Keys選項卡上找到。

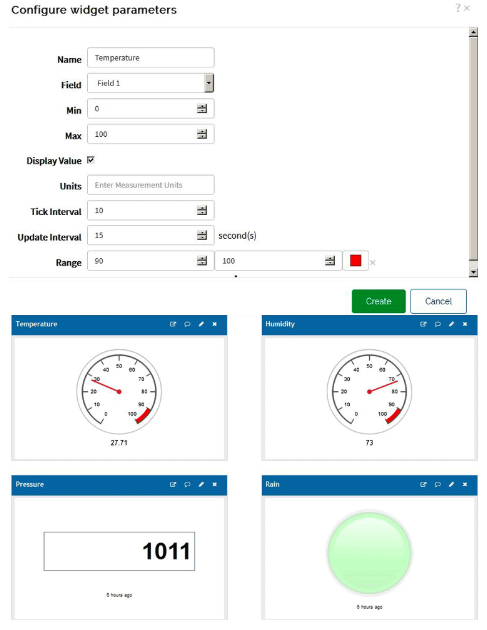

步驟4：向GUI添加小部件

單擊“Add Widgets”并添加四個適當?shù)膚idget，如儀表、數字顯示和指示器。在我的情況下，我已經采取了顯示溫度和濕度的儀表，數字顯示的壓力和指示雨。為每個小部件選擇適當?shù)淖侄蚊?

ESP8266太陽能Wi-Fi氣象站編程

在成功完成硬件連接和ThingSpeak設置之后，現在是時候?qū)SP8266 NodeMCU進行編程了。

要使用Arduino IDE將代碼上傳到NodeMCU，請遵循以下步驟：

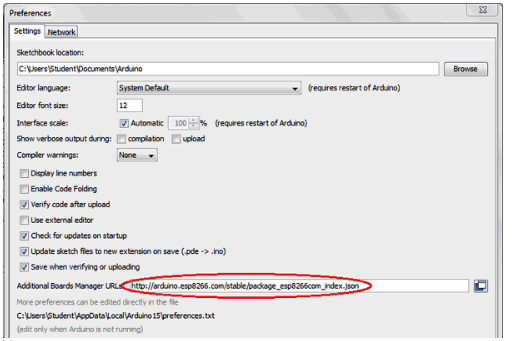

1. 打開Arduino IDE，然后進入File - >Preferences - >Settings。

2. 在“附加板管理器URL”字段中鍵入，然后單擊“確定”。

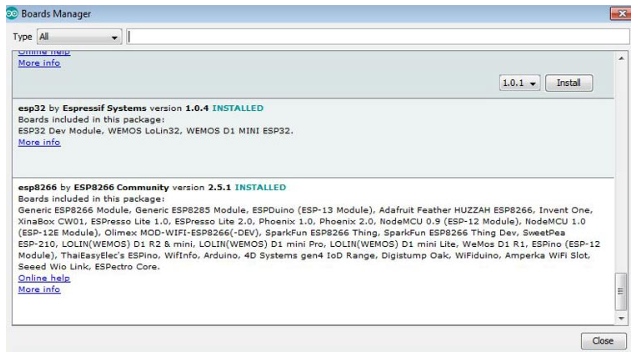

3. 現在轉到Tools > Board > Boards Manager。在“單板管理器”窗口中，在搜索框中輸入ESP8266，選擇最新版本的單板，單擊“安裝”。

4. 安裝完成后，進入“Tools ->Board ->”，選擇“NodeMCU 1.0(ESP-12E Module)”?，F(xiàn)在您可以使用Arduino IDE對NodeMCU進行編程。

完成上述設置后，使用Arduino IDE對NodeMCU進行編程，將完整的代碼上傳到ESP8266 NodeMCU。下面給出了完整代碼的逐步解釋。

通過在代碼中包含所有所需的庫文件來啟動代碼，例如ESP8266WiFi.h用于ESP8266板，Wire.h用于I2C通信等。

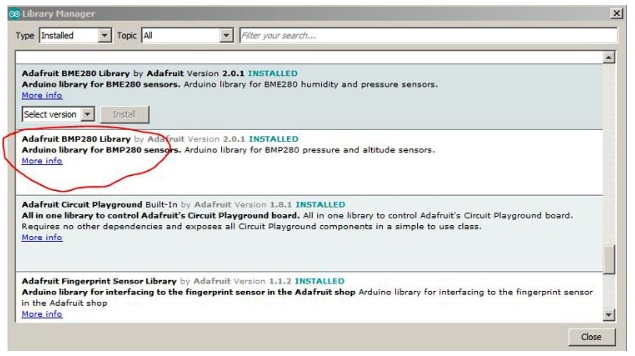

包括Adafruit_BMP280.h單擊Arduino IDE中的草圖，然后去包括庫->管理庫和搜索Adafruit BMP280，從列表中選擇第一個搜索結果并單擊安裝。

在這里，DHT.h用于DHT11傳感器，可以從這里的鏈接下載。ThingSpeak.h庫用于ThingSpeak平臺，可以通過以下步驟添加到Arduino IDE中：

在Arduino IDE中，選擇Sketch/Include Library/Manage Libraries。

從列表中單擊ThingSpeak庫，然后單擊Install按鈕。

接下來，定義BMP280的I2C地址。BMP280的缺省地址是0x76。然后為Adafruit_BMP280類和DHT類定義一個對象。

現在，聲明網絡憑據——即SSID和密碼。需要將NodeMCU連接到互聯網。

接下來，聲明ThingSpeak帳戶憑據，如通道號和之前記錄的寫入API。

然后使用函數Wire.begin初始化I2C。這里GPIO4 (D2)用作SDA， GPIO0 (D3)用作SCL。DHT11連接引腳D1使用dht.setup定義。

要將NodeMCU連接到互聯網，請調用WiFi。開始并傳遞網絡SSID和密碼作為參數。使用WiFi.status()檢查網絡連接是否成功，連接成功后，在LCD上打印帶有IP地址的消息。

然后使用ThingSpeak.begin使用保存的憑證連接到ThingSpeak平臺。

接下來，使用readTemperature()和readPressure()從BMP280傳感器解碼溫度和壓力值。帕斯卡壓力值轉換為hpa。

這里使用getHumidity()從DHT11傳感器讀取濕度值，從模擬通道接收雨量值。

最后，使用setField()分配ThingSpeak云的字段，并使用writeFields()將數據發送到云。

現在最后啟動電路并在ESP8266中上傳代碼。然后打開ThingSpeak網站，你會看到壓力表中的溫度和濕度值。

本文編譯自iotdesignpro
