使用Arduino的手勢控制機器人
掃描二維碼
隨時隨地手機看文章
機器人被用于許多領域,如建筑、軍事、制造、裝配等。機器人可以是自主的或半自主的。自主機器人不需要任何人為干預,可以根據情況自行采取行動。半自動機器人根據人類的指令工作。這些半自動機器人可以通過遙控器、手機、手勢等進行控制。我們以前構建了一些基于物聯網的機器人,可以從web服務器控制。
在今天的文章中,我們將使用Arduino, MPU6050加速度計,nRF24L01收發器對和L293D電機驅動模塊構建一個手勢控制機器人。我們將把這個機器人設計成兩部分。一個是發送者,另一個是接收者。發送部分由Arduino Uno, MPU6050加速度計和陀螺儀以及nRF24L01組成,而接收部分由Arduino Uno, nRF24L01,兩個直流電機和L293D電機驅動器組成。發射器將作為遙控器來控制機器人,機器人將根據手勢移動。
組件的要求
?Arduino Uno (2)
?NRF24L01 (2)
?MPU6050
?直流電機(2)
?L293D電機驅動模塊
?電池
加速度計和陀螺儀
MPU6050傳感器模塊是一個完整的6軸(3軸加速度計和3軸陀螺儀)微機電系統。MPU6050傳感器模塊還具有片上溫度傳感器。它具有I2C總線和輔助I2C總線接口,可與微控制器和其他傳感器設備(如3軸磁強計,壓力傳感器等)進行通信。
MPU6050傳感器模塊用于測量加速度、速度、方向、位移和其他與運動有關的參數。這個傳感器模塊也有一個內置的數字運動處理器,可以執行復雜的計算。
NRF24L01收發模塊

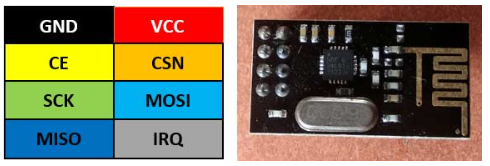

nRF24L01是一款單芯片無線電收發器,適用于全球2.4 - 2.5 GHz ISM頻段。收發器由一個完全集成的頻率合成器、一個功率放大器、一個晶體振蕩器、一個解調器、調制器和增強型ShockBurs協議引擎組成。輸出功率、頻率通道和協議設置可以通過SPI接口輕松編程。
收發模塊的工作電壓范圍為1.9V ~ 3.6V。它有內置的關機和待機模式,使其省電和容易實現。
基于Arduino的手勢控制機器人工作原理

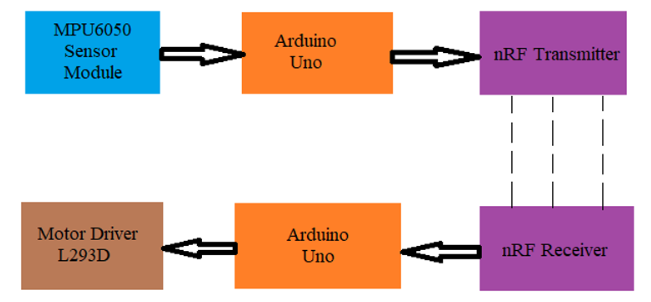

為了了解這個Arduino手勢控制小車的工作原理,我們將這個項目分為兩部分。第一部分是發射器部分(遠程),其中MPU6050加速度計傳感器通過Arduino和nRF發射器不斷向接收器(機器人)發送信號。
第二部分是Receiver部分(Robot car), nRF接收器接收傳輸?shù)臄?shù)據并將其發送給Arduino,由Arduino進一步處理并據此移動機器人。
MPU6050加速度計傳感器讀取X Y Z坐標并將坐標發送給Arduino。對于這個項目,我們只需要X和Y坐標。然后Arduino檢查坐標值并將數據發送到nRF發射器。發送的數據由nRF接收器接收。接收器將數據發送到接收端的Arduino。Arduino將數據傳遞給電機驅動IC,電機驅動將電機轉向所需的方向。
線路圖
這個使用Arduino硬件的手勢控制機器人分為兩個部分
1. 發射機
2. 接收機
Arduino手勢控制汽車的發送電路

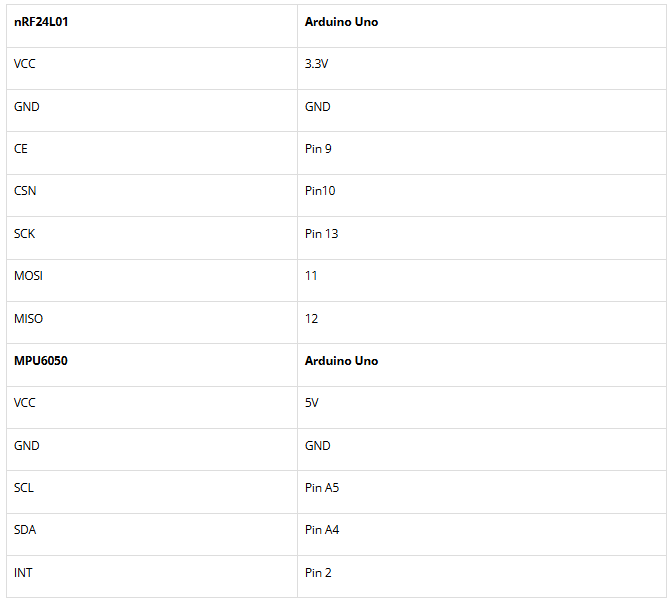

本課題的發送部分由MPU6050加速度計和陀螺儀、nRF24L01Transceiver和Arduino Uno組成。Arduino不斷地從MPU6050獲取數據,并將這些數據發送到nRF發射器。射頻發射器將數據傳輸?shù)江h(huán)境中。

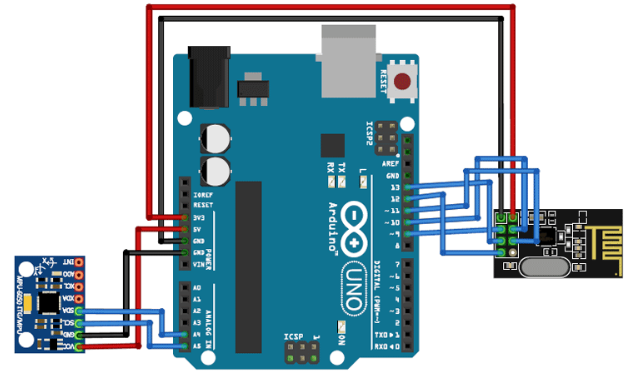

發射機部分的電路圖如下所示。
Arduino手勢控制汽車接收器電路

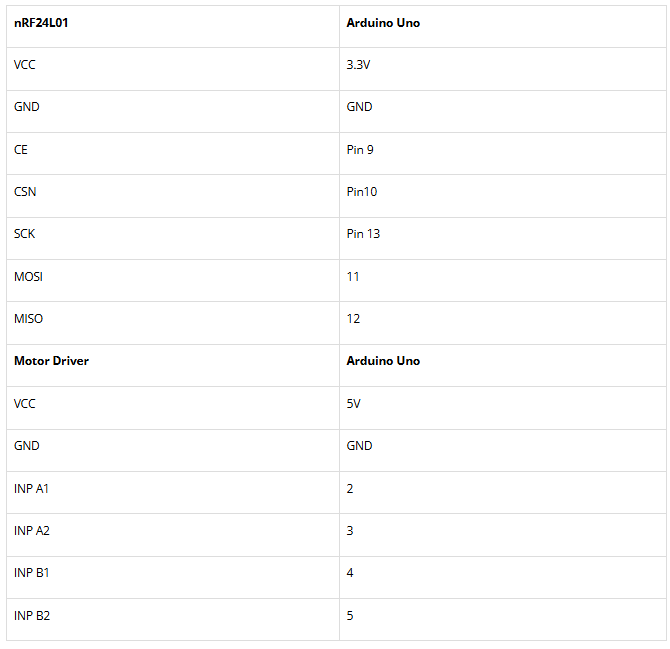

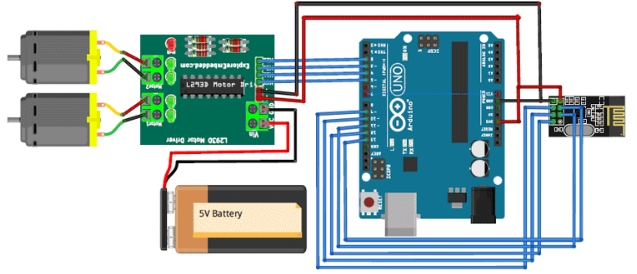

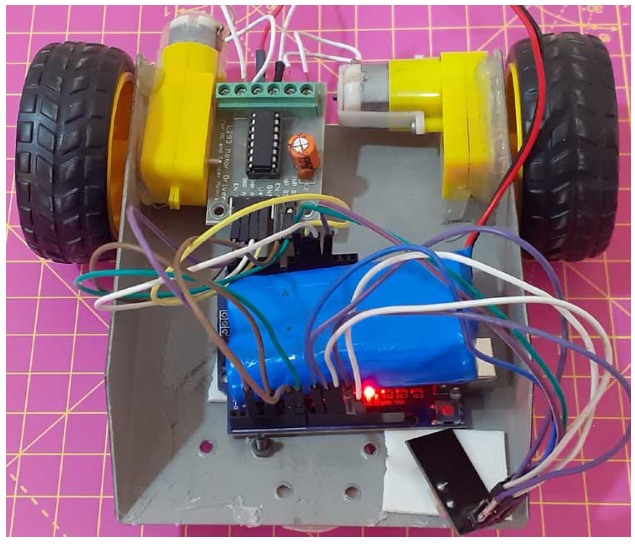

該手勢控制機器人的接收部分由Arduino Uno、nRF24L01收發器、2臺直流電機和電機驅動模塊組成。NRF24L01接收器接收來自發射器的數據并將其發送給Arduino。然后根據接收到的信號,Arduino移動直流電機。接收器部分的電路圖如下所示。
程序解釋
這個使用Arduino的手勢控制機器人的完整代碼在文檔的末尾給出。這里我們逐行解釋這個程序。
發射機端程序
在本程序中,Arduino從MPU6050讀取數據并將其發送到nRF 24L01發射器。
通過添加所需的庫文件開始程序。您可以從給定的鏈接下載庫文件。
SPI.h
nRF24L01.h
Wire.h
MPU6050.h
然后定義MPU6050陀螺儀和加速度計數據的變量。這里只使用加速度計數據。
為通信和nRF發射機CN和CSN引腳定義無線電管道地址。
在void setup()函數中,啟動串行監視器。同時初始化有線和無線電通信。收音機。setDataRate用于設置數據傳輸速率。
讀取MPU6050傳感器數據。這里我們只使用X和Y方向加速度計數據。
最后,利用無線電傳輸傳感器數據。寫函數。
接收端程序
像往常一樣,通過包含所需的庫文件來啟動程序。
為通信和nRF發射機CN和CSN引腳定義無線電管道地址。
定義左、右直流電機引腳。
現在檢查一下收音機是否可用。如果是,則讀取數據。
現在比較接收到的數據,并根據情況驅動電機。

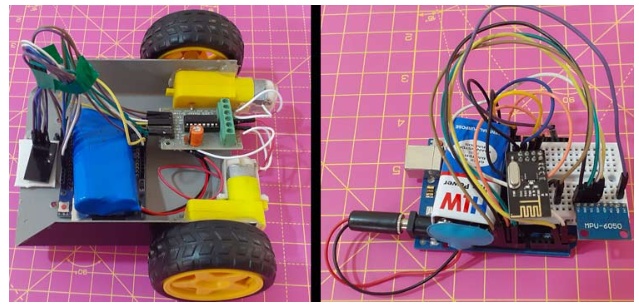

用Arduino測試手勢控制機器人

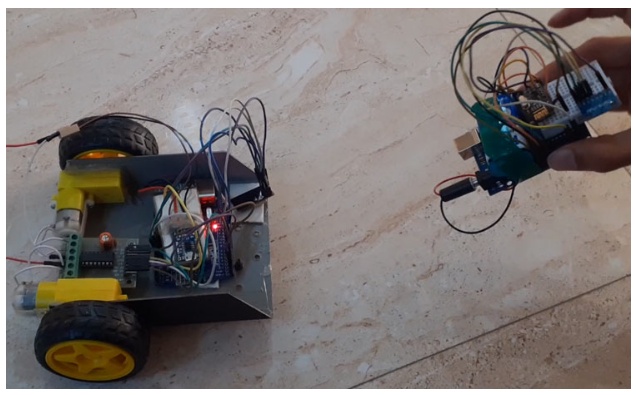

一旦硬件準備好,將發送端和接收端Arduinos連接到筆記本電腦并上傳代碼。然后移動MPU6050加速度計來控制機器人小車。
本文編譯自iotdesignpro
