電子電路是由各種電子器件組成的，因此學習電子電路中，必須要熟悉各種電子器件性能，今天就給大家講解比較器。

一.比較器的定義

比較器是能夠?qū)崿F(xiàn)比較兩個輸入端的電流或電壓的大小這一功能的電路或者裝置。它有兩個輸入端Vi+和Vi-，一個輸出端Vout。輸入端接的是模擬信號，輸出端輸出是的數字信號，輸出要么是高要么就是低，具體的高電平是任意由外接的電壓幅值來決定的。

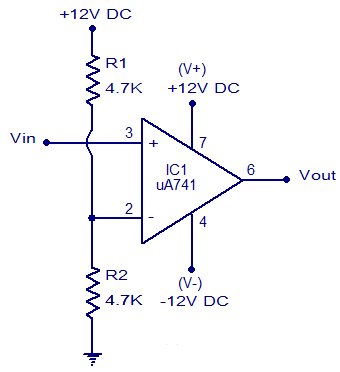

選擇其中輸入端作為參考點(REF)來進行比較，例如選擇同相輸入端V2作為參考,當反相輸入端V1大于V2時,Vout輸出低電平;當V1小于V2時,Vout輸出高電平。由此可知輸出端的狀態代表著兩個輸入之間的凈差的符號,參考電壓V2則稱為比較器的閾值電壓UT。由于比較器實際上是1位數模轉換器(ADC),因而是ADC中的一個基本元件。

電壓比較器的輸出電壓uo與輸入電壓ui的函數關系稱為其電壓傳輸特性，即uo=f (ui)。由于比較器與開環下的集成運放特性比較相似，不妨先回顧下運放的電壓傳輸特性。

二.比較器的工作原理

比較器是由運算放大器發展而來的，比較器電路可以看作是運算放大器的一種應用電路。由于比較器電路應用較為廣泛，所以開發出了專門的比較器集成電路。

由運算放大器組成的差分放大器電路，輸入電壓VA經分壓器R2、R3分壓后接在同相端，VB通過輸入電阻R1接在反相端，RF為反饋電阻，若不考慮輸入失調電壓，則其輸出電壓Vout與VA、VB及4個電阻的關系式為：Vout=(1+RF/R1)·R3/(R2+R3)VA-(RF/R1)VB。若R1=R2，R3=RF，則Vout=RF/R1(VA-VB)，RF/R1為放大器的增益。當R1=R2=0(相當于R1、R2短路)，R3=RF=∞(相當于R3、RF開路)時，Vout=∞。增益成為無窮大，差分放大器處于開環狀態，它就是比較器電路。實際上，運放處于開環狀態時，其增益并非無窮大，而Vout輸出是飽和電壓，它小于正負電源電壓，也不可能是無窮大。比較器電路就是一個運算放大器電路處于開環狀態的差分放大器電路。

三.比較器性能指標

1.0 滯回電壓：比較器兩個輸入端之間的電壓在過零時輸出狀態將發生改變，由于輸入端常常疊加有很小的波動電壓，這些波動所產生的差模電壓會導致比較器輸出發生連續變化，為避免輸出振蕩，新型比較器通常具有幾mV的滯回電壓。滯回電壓的存在使比較器的切換點變?yōu)閮蓚€(gè)：一個用于檢測上升電壓，一個用于檢測下降電壓，電壓門限(VTRIP)之差等于滯回電壓(VHYST)，滯回比較器的失調電壓是TRIP 和VTRIP-的平均值。不帶滯回的比較器的輸入電壓切換點為輸入失調電壓，而不是理想比較器的零電壓。失調電壓一般隨溫度、電源電壓的變化而變化。通常用電源抑制比表示電源電壓變化對失調電壓的影響。

2.0 偏置電流：理想的比較器的輸入阻抗為無窮大，因此，理論上對輸入信號不產生影響，而實際比較器的輸入阻抗不可能做到無窮大，輸入端有電流經過信號源內阻并流入比較器內部，從而產生額外的壓差。偏置電流(Ibias)定義為兩個比較器輸入電流的中值，用于衡量輸入阻抗的影響。MAX917系列比較器的最大偏置電流僅為2nA。

3.0 超電源擺幅：為進一步優化比較器的工作電壓范圍，Maxim公司利用NPN管與PNP管相并聯的結構作為比較器的輸入級，從而使比較器的輸入電壓得以擴展，這樣，其下限可低至最低電平，上限比電源電壓還要高出250mV，因而達到超電源擺幅(Beyond-theRail)標準。這種比較器的輸入端允許有較大的共模電壓。4.0漏源電壓：由于比較器僅有兩個不同的輸出狀態(零電平或電源電壓)，且具有滿電源擺幅特性的比較器的輸出級為射極跟隨器，這使得其輸入和輸出信號僅有極小的壓差。該壓差取決于比較器內部晶體管飽和狀態下的發射結電壓，對應于MOSFFET的漏源電壓。

5.0 輸出延遲時間：包括信號通過元器件產生的傳輸延時和信號的上升時間與下降時間，對于高速比較器，如MAX961，其延遲時間的典型值可對達到4.5ns，上升時間為2.3ns。設計時需注意不同因素對延遲時間的影響，其中包括溫度、容性負載、輸入過驅動等的影響。

四.比較器的應用電路

該電路采用光敏電阻控制分壓電路。當該電路吸收強光時，輸出設備將被關閉。當電路吸收黑暗時，輸出設備將被關閉。該電路基于電壓比較器原理工作。如果 IC 電壓的反相端高于同相端，則輸出設備激活。同樣，如果 IC 的反相端電壓低于同相端，則輸出設備停用。此處，該電路使用 LED 作為輸出設備。

該IC有兩個電源輸入，即Vcc和GND，其中Vcc是正電壓電源，最高可達36V，GND是電壓源的地線。電源通道可以用這兩個端子完成，并為該操作提供電源。

3、工作原理

IC 通電后，比較電壓值。如果反相端電壓高于同相端電壓，則運算放大器輸出將接地，電流將從正電源流向 GND。同樣，如果反相端的電壓低于同相端，則運算放大器輸出將保持在正電源電壓 (Vcc)，并且沒有電流流動，因?yàn)樨?fù)載兩端沒有電勢差。

因此，當反相端的電壓很高時，負載將被打開。當反相端電壓低時，負載將被關閉。這里L(fēng)ED用作負載。使用LM393的小夜燈電路。該電路以LED作為負載，光敏電阻用于檢測光線。光敏電阻的阻值主要取決于照射到其表面的光線。當光敏電阻檢測到黑暗時，光敏電阻的阻值會變高，而當光敏電阻檢測到亮光時，其阻值會降低。

因此，如果我們使用光敏電阻和固定電阻連接分壓器電路，如果它檢測到黑暗，則光敏電阻將利用更多電壓，因?yàn)樗诤诎抵械碾娮栎^小。類似地，如果它檢測到明亮的光線，則光敏電阻將使用較少的電壓。

如果運放同相端的輸入是一個比較穩定的參考電壓，光敏電阻的電壓在黑暗中高于參考電壓，在光照下低于參考電壓，這里設計了一個比較器當有夜晚然后有光時，電路的作用不同。因此，LED 會在黑暗中點亮，在強光下熄滅。
