電子術語“數字”表示以兩種狀態的形式產生、處理或存儲數據。這兩種狀態可以表示為HIGH或LOW，正或非正，設置或重置，最終是二進制的。高為1，低為0，因此數字技術表示為一系列0和1。例如011010，其中每個術語代表一個單獨的狀態。因此，這種鎖存過程在硬件中是使用某些組件完成的，如鎖存或觸發器、多路復用器、解路復用器、編碼器、解碼器等統稱為順序邏輯電路。

所以，我們要討論的是觸發器，也被稱為鎖存器。鎖存器也可以理解為雙穩多振器，即兩種穩定狀態。一般來說，這些鎖存器電路可以是高激活或低激活，它們可以分別由高或低信號觸發。

觸發器的常見類型有：

1.RS觸發器(RESET-SET)

2.D觸發器(數據)

3.JK觸發器(Jack-Kilby)

4.T型觸發器(切換)

在上述類型中，只有JK和D觸發器具有集成IC形式，并且在大多數應用中得到廣泛應用。在這篇文章中，我們將討論T Flip Flop。

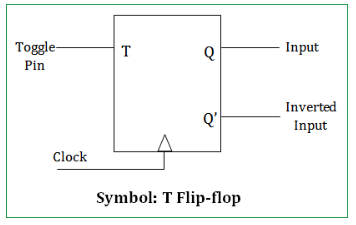

T觸發器:

觸發器的名稱是根據開關操作的性質來命名的。T觸發器的主要應用是計數器和控制電路。T觸發器是JK觸發器的改進形式，使其工作在切換區域。

當時鐘信號為LOW時，輸入永遠不會影響輸出狀態。時鐘必須高，輸入才會激活。因此，T觸發器是一個受控的雙穩定鎖存器，其中時鐘信號是控制信號。因此，基于下面討論的輸入，輸出具有兩個穩定狀態。

T觸發器邏輯圖

如你所知，觸發器或鎖存器是由多個邏輯門組成的。這是一個T觸發器的邏輯圖，它基本上是用一些NAND門創建的。T觸發器的基本構造與JK觸發器幾乎相同。唯一的區別是J和K的輸入連接在一起形成T的輸入。

T字拖的真值表：

T表示輸入，而Q和Q '表示觸發器的輸出狀態。RESET輸入用于將輸出重置為默認狀態，而不考慮時鐘或T輸入。在正常操作期間，RESET引腳保持高電平。在此期間，輸出將根據具有相應時鐘脈沖的T輸入進行切換。但是，需要考慮的重要事情是，所有這些都只能在時鐘信號存在的情況下發生。這與SR觸發器和JK觸發器的互補輸入不同。這只有切換功能。

T觸發器激勵表

勵磁表說明了觸發器從當前狀態進入下一個狀態所需的勵磁。這是T觸發器的激勵表。這里，當T = 0時，Qt+1與輸入Q相同，當T = 1時，Qt+1是輸入Q的補。

復位：復位引腳必須為高電平。所有的引腳將在復位引腳低時變得不活躍。因此，這個大頭針總是向上拉，只有在需要的時候才能向下拉。

D和T觸發器比較

D觸發器和T觸發器在數字電路中有不同的用途，它們的主要區別在于它們的工作模式。D觸發器很簡單，用于存儲數據。當時鐘脈沖發生時，它捕獲D輸入處的值，并將該值保持為輸出，直到下一個時鐘脈沖出現。這個特性使D觸發器成為寄存器、移位寄存器和各種其他存儲設備的基本構建塊，因?yàn)樗煽康卮鎯蝹€數據位。另一方面，T觸發器設計用于切換其輸出狀態。對于每個時鐘脈沖，如果T輸入為HIGH，則輸出狀態改變或切換。如果輸入T為LOW，輸出保持不變。這種行為使得T觸發器在需要切換功能的計數器和控制電路等應用中特別有用。本質上，D觸發器作為數據鎖存器，捕獲并保持一些數據，T觸發器作為受控逆變器，僅在T輸入觸發時改變其狀態。

D觸發器到T觸發器的轉換

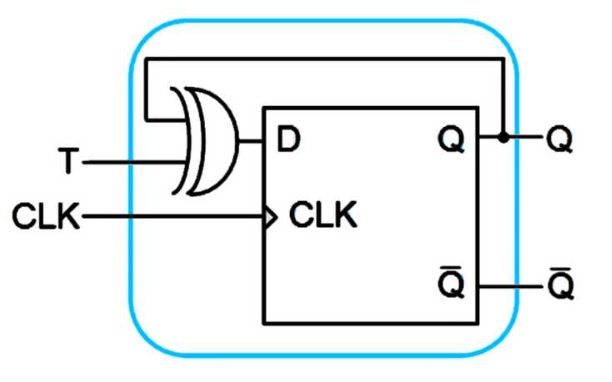

將D觸發器轉換為T觸發器的最簡單方法是在D輸入端添加一個異或門。如下圖所示，異或門的一個輸入由T輸入饋送，而另一個輸入由輸出驅動。

JK觸發器使用T觸發器

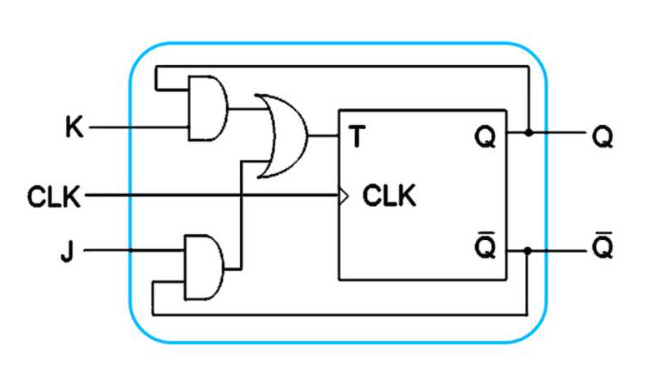

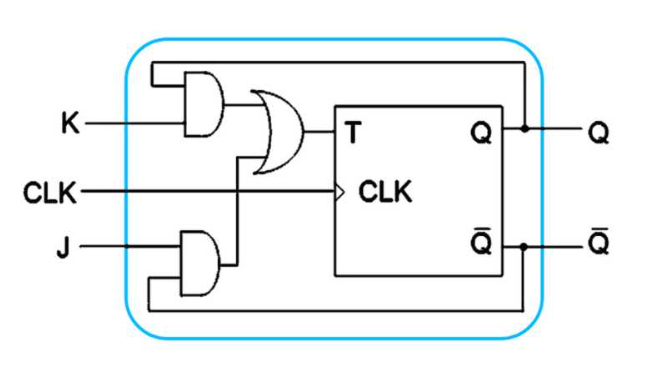

就像我們用T觸發器創建D觸發器一樣，我們也可以用同樣的T觸發器創建JK觸發器。在輸入中，我們增加了兩個與門，每個與門的一個輸入連接到J和K輸入，而其他輸入連接到輸出Q和四面Q。然后將這些與的輸出送入或門。然后輸入T由這個或門的輸出饋送。

T觸發器使用JK觸發器

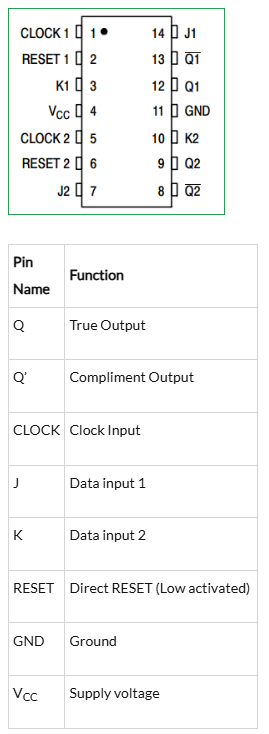

使用JK觸發器創建T觸發器非常簡單。我們要做的就是把J和K的輸入連接起來。這里我們使用了MC74HC73A(帶RESET的雙jk型觸發器)。這是一個14針的封裝，里面包含2個獨立的JK觸發器。引腳圖和每個引腳的作用如下所示。

使用的IC是MC74HC73A(帶RESET的雙jk型觸發器)。這是一個14針封裝，其中包含2個獨立的JK觸發器。以上是引腳圖和相應的引腳說明。J和K輸入將被縮短并用作T輸入。

組件要求:

1.MC74HC73A(雙JK觸發器)- 1號

2.LM7805 - 1No

3.觸覺開關- 3號

4.9V電池- 1No

5.LED(綠色- 1;紅色- 1)

6.電阻器(1k?- 3;220 k?2)

7.電路試驗板

8.連接電線

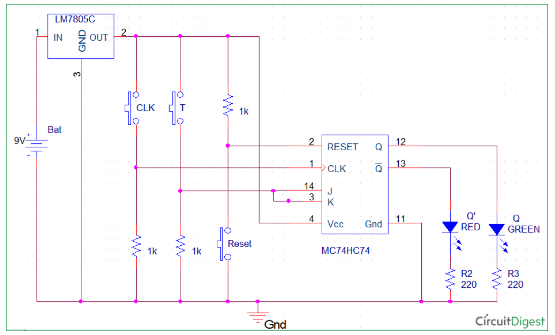

T觸發器電路示意圖及說明：

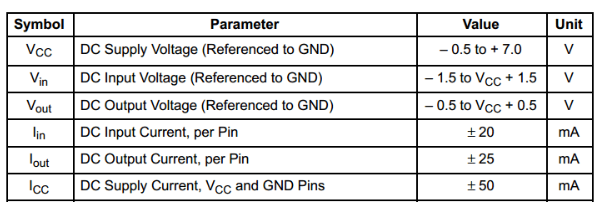

IC電源VDD范圍為0 ~ +7V，數據見數據表。下面的快照顯示了它。我們還在輸出端使用了LED，電源被限制在5V，以控制電源電壓和直流輸出電壓。我們使用LM7805穩壓器來限制LED電壓。

T字觸發器的實際演示：

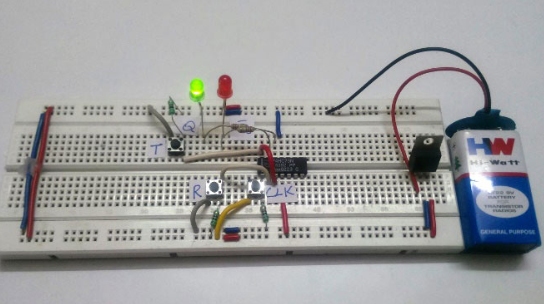

按鈕T(切換)，R(復位)，CLK(時鐘)是T觸發器的輸入。兩個led Q和Q '表示觸發器的輸出狀態。9V電池作為穩壓器LM7805的輸入。因此，穩壓的5V輸出用作IC的Vcc和引腳電源。因此，對于T處的HIGH和LOW輸入，可以通過LED Q和Q '看到相應的輸出。

引腳T， CLK通常是向下拉，引腳R是向上拉。因此，默認輸入狀態將在所有引腳上為LOW，除了正常操作時處于高狀態的R。因此，根據真值表的初始狀態如下所示。Q = 1, Q ' = 0。所使用的led使用220歐姆電阻限制電流。

注意：由于時鐘是高到低邊緣觸發，兩個輸入按鈕都應按下并保持直到釋放時鐘按鈕。

下面我們描述了使用ICMC74HC73A的面包板電路的T觸發器的各種狀態。

狀態1:

時鐘-高;T - 1;R - 1;Q/Q ' -切換兩種狀態。

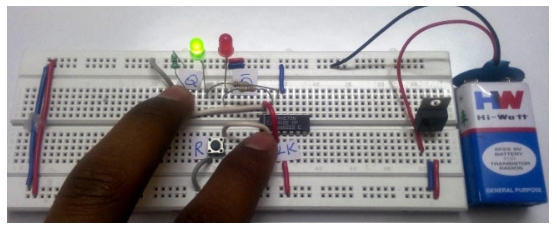

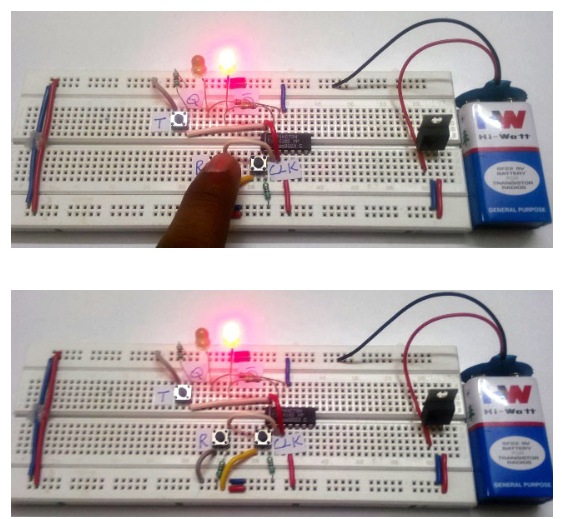

對于T和時鐘的狀態1 HIGH輸入，紅色和綠色led為每個時鐘脈沖(HIGH到LOW邊緣)交替發光，指示切換動作。輸出從前一個狀態切換到另一個狀態，這個過程對每個時鐘脈沖繼續進行，如下所示。

對于T=1的第一個時鐘脈沖

對于T=1的第二個時鐘脈沖

狀態2:

時鐘-低;T - 0;R - 1;Q - 0;Q ' - 1

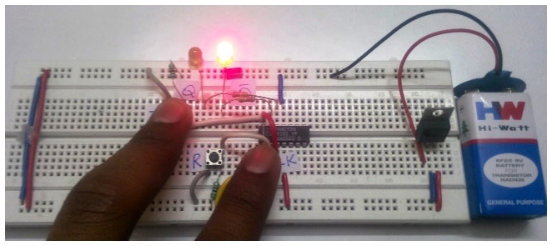

狀態2的輸出表明，在這種狀態下，輸入的變化不受影響。輸出紅色led發光，指示Q '為高，綠色led顯示Q為低。這種狀態是穩定的，并保持在那里，直到下一個時鐘和輸入與復位作為高脈沖應用。

狀態3：剩余狀態為無變化狀態，在此期間輸出將類似于以前的輸出狀態。更改不會影響輸出狀態，您可以使用上面給出的真值表進行驗證。
