led通常用于電子電路，因?yàn)樗鼈兿母俚墓β?，易于使用，并且使用壽命長。在本教程中，我們將學習如何使用555定時器IC和BC557構建LED ON和OFF電路。

所需的組件

在我們開始之前，讓我們了解我們將在這個電路中使用的組件。

?555定時器IC

?BC557晶體管

?56 k電阻1 k * 6日,47 k, 200 k, 100 k

?電容-16V 470uf， 16V 10uF

?發光二極管

?電源12V

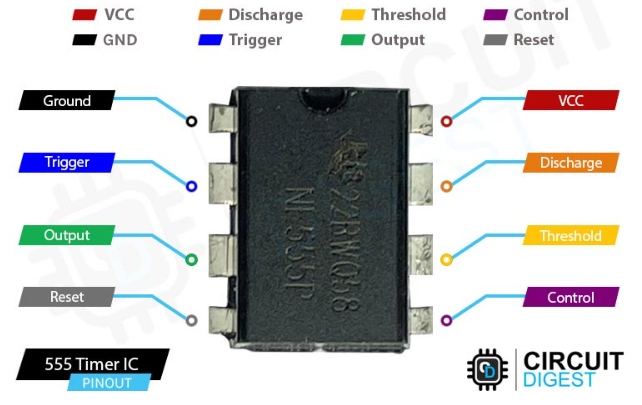

555定時器IC輸出

555定時器集成電路是我們?cè)谠S多電子項目中使用的電子元件。它被稱為計時器，因?yàn)樗梢杂脕?lái)控制電子設備保持打開或關閉的時間。

555定時器IC有8個引腳，編號從1到8。這些引腳有不同的功能，我們將它們連接到電路的不同部分，以使定時器按我們想要的方式工作。

以下是每個引腳的作用：

GND -該引腳連接到地，即電源的負側。它有助于穩定集成電路并使其保持穩定的電壓。

觸發器-這是觸發器輸入引腳。它用于在施加電壓時啟動計時器。當該引腳上的電壓降至電源電壓的三分之一以下時，定時器被觸發。

輸出-這是輸出引腳。當定時器被觸發時，它會發出電壓信號，這個電壓信號可以用來打開或關閉其他電子設備。

復位-這是復位引腳。復位定時器，停止定時器的運行。

控制-這是控制電壓輸入引腳。用于調整555定時器IC的定時。

閾值-這是閾值輸入引腳。用于控制555定時器IC的定時。

放電-這是放電針。它連接到一個電容器，該電容器用于控制555定時器IC的定時。

VCC -這是電源引腳。它連接到電源的正側。

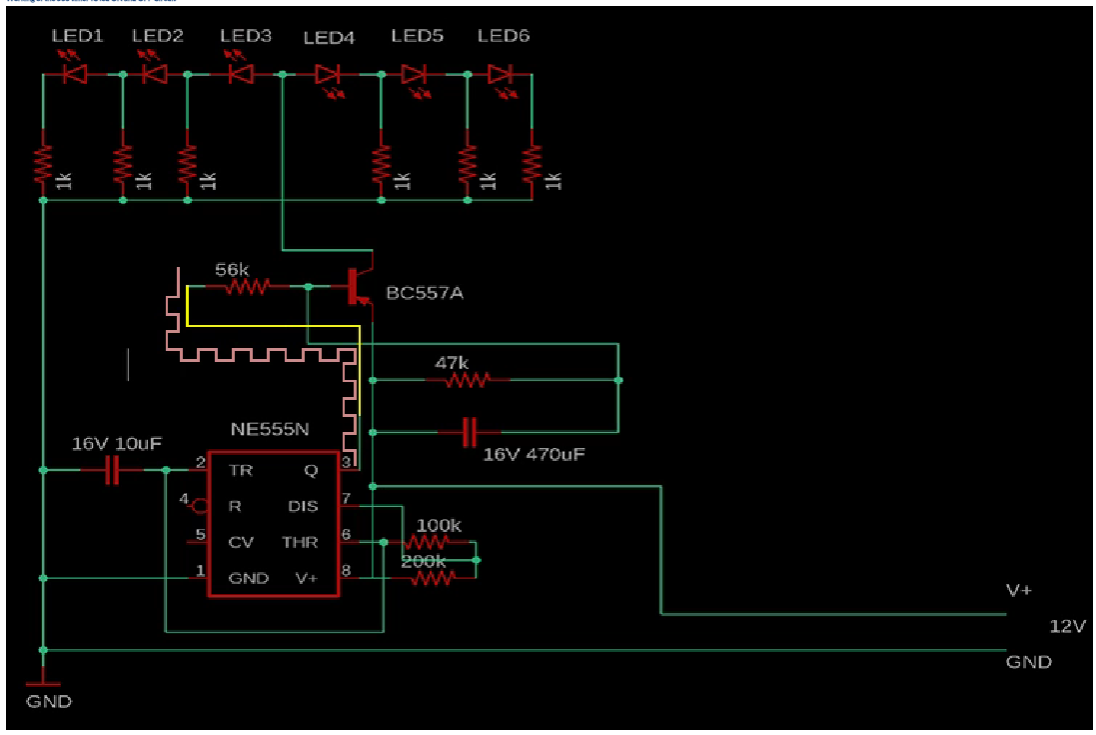

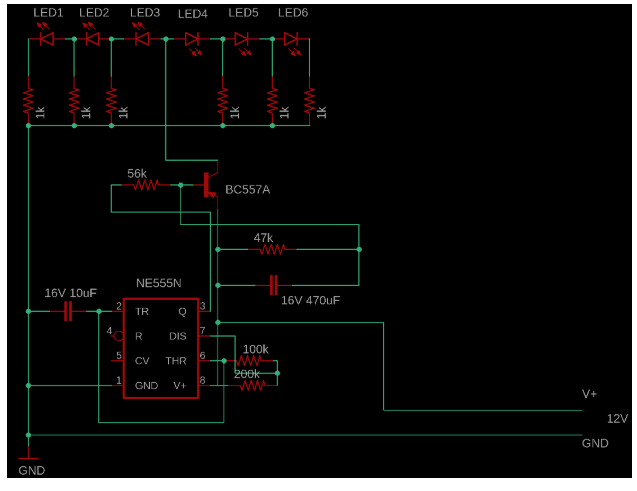

電路圖-基于LED開關電路的555定時器IC

?定時器555 IC的引腳1是接地引腳，連接到電路中的所有接地

?定時器555 IC的引腳2是觸發引腳，它連接到一個16V10uF電容器，然后連接到地引腳

?引腳2也連接到定時器555 IC的閾值引腳（引腳編號6）

?引腳3是輸出引腳。輸出信號給bc557的基端驅動led電路。在bc557的底座和定時器555 IC的輸出引腳之間連接了一個56k的電阻

?引腳4和5為浮動引腳，不能連接

?引腳6連接到一個100k電阻，該電阻并聯連接到一個200k電阻，最終連接到引腳8 （V+）

?引腳7分別連接在引腳6和引腳8的100k和200k電阻之間

?引腳8（V+）也接bc557的發射極和12v電源的正極

?12v電源的地端連接到定時器555ic的地端

?一個47k電阻和一個16v 470uF電容也并聯連接到V+引腳（第8引腳），這些并聯連接的輸出在56k電阻后到定時器555 ic的基端

?bc557的集電極端向led陣列發出信號，使其發光

555定時器IC的工作開關電路

led的ON和OFF電路采用555定時器IC和BC557，工作原理是多振子電路。多諧振蕩器電路是一種產生方波輸出的電子電路。

在這個電路中，555定時器IC被配置為一個穩定的多諧振蕩器，這意味著它產生一個固定頻率和占空比的連續方波輸出。輸出波形的頻率和占空比可以通過改變連接到集成電路的電阻和電容的值來調節。

555定時器IC的輸出連接到BC557晶體管的基極，BC557晶體管充當開關。當555定時器IC的輸出高時，晶體管導通，允許電流流過led。當555定時器IC的輸出低時，晶體管關閉，切斷流經led的電流。

LED按順序連接，每個LED通過一個電阻連接到BC557晶體管的集電極上。電阻器限制流過led的電流，保護它們不因電流過大而燒壞。

當電路接通電源時，555定時器IC產生連續的方波輸出，由BC557晶體管放大。放大的輸出驅動led，創造一個開和關的效果。led燈一個接一個按順序亮起，給人一種運動的錯覺。

輸出波形的頻率決定了ON和OFF效果的速度，而波形的占空比決定了led的亮度。通過改變連接在555 Timer IC上的電阻和電容的值，可以調節輸出波形的頻率和占空比，從而改變LED的速度和亮度。

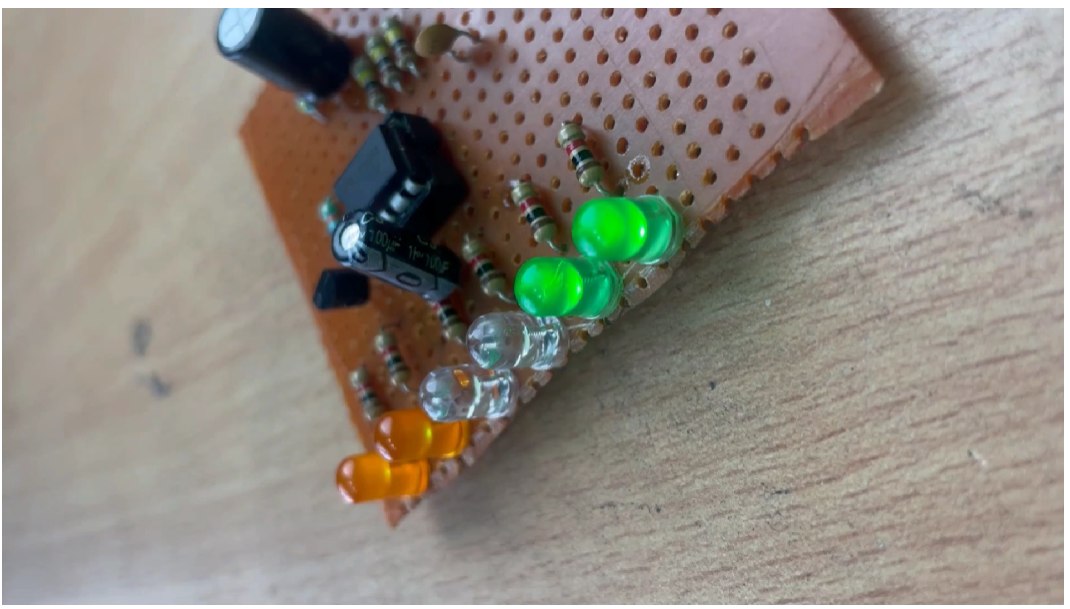

555 LED開關電路的測試

這就是使用ic555的led ON和OFF工作方式。上面的動圖顯示了它在工作狀態下的樣子。

結論

恭喜你!您已經成功地使用NE555N和BC557構建了LED ON和OFF電路。

當電路上電時，555定時器IC產生脈沖信號，然后由BC557晶體管放大。放大的信號驅動led，產生開和關的效果。

總之，LED ON和OFF電路是通過使用555定時器IC和BC557為電子項目添加視覺效果的絕佳方式。

本文編譯自circuitdigest
