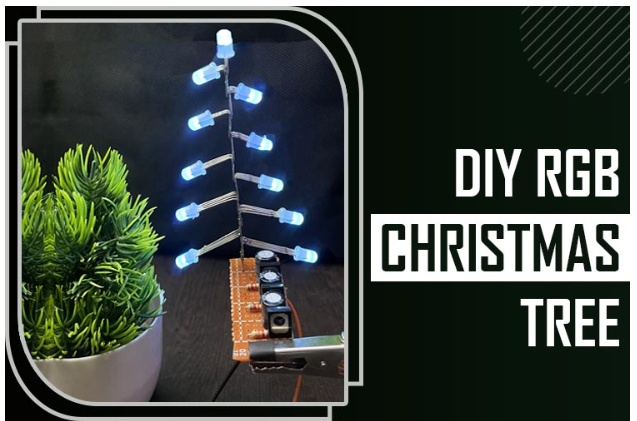

在這個簡短的教程中，我們將向您展示如何構建一個晶體管驅動的變色RGB LED燈。制造過程很簡單，只需要幾個晶體管、電容器和電阻器。以這種方式建造的照明系統不僅效率高，而且成本低，而且還可以創造出令人驚嘆的色彩效果，可以改變?nèi)魏畏块g。

RGB LED Pinout

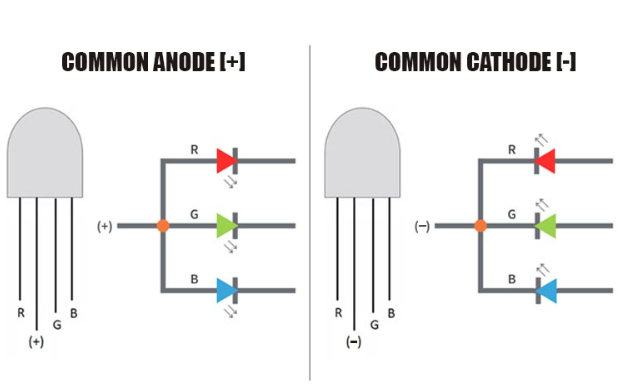

共陽極和共陰極RGB led的引腳如下所示。

有兩種類型的led共同陽極和共同陰極，在這個項目中，我們將使用共同陽極led。普通陽極led有共同的RGB和

引腳R公共陽極LED的負極或公共陰極LED的正極，具體取決于公共陽極或公共陰極的配置。將其連接到接地或VCC將點亮LED紅色。

引腳G共用陽極LED時，G引腳接地。如果是公共陰極LED，將G引腳連接到VCC。這樣做將點亮綠色LED。

引腳B如果是公共陽極LED，將B引腳連接到地將點亮LED。如果LED是公共陰極，將其連接到VCC將點亮LED。

+/-引腳(+)和(-)引腳代表LED的公共陰極或公共陽極引腳。對于一個共同的陽極LED連接這個引腳到VCC，對于共同的陰極LED，它應該連接到地。

構建LED樹所需的組件

構建RGB LED樹所需的組件很簡單，可以在您當?shù)氐膼?ài)好商店找到

?共陽極RGB LED - 10

?470uF電容器- 3

?82K電阻- 3

?BD140晶體管- 3

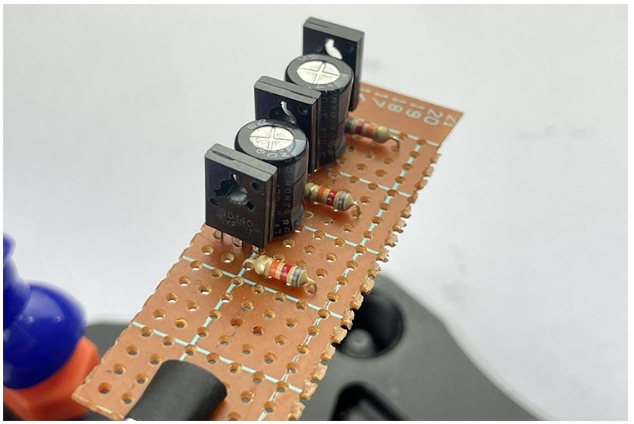

?穿孔板

?焊絲

?跳線

電路圖-變色RGB LED樹

RGB LED變色樹的完整原理圖如下圖所示，電路非常簡單易懂。我們?cè)陔娐分惺褂玫膌ed都是普通陽極led，并且它們都并聯連接。驅動電路的工作也很簡單，

當給電路供電時，晶體管底部的電容器開始充電，經過一段時間后，它將達到一個閾值，晶體管將完全打開，與該通道對應的led將亮起，

現在，當電流流過第一個晶體管時，下一個晶體管的電容器開始充電，經過一段時間后，下一個晶體管打開，對應于該晶體管的led打開，下一組led重復這個過程。這就是R， G和B led變色的方式。
