在本教程中，我們將通過結合TP4056鋰離子電池充電器IC和FP6291升壓轉換器IC來構建一個鋰電池充電器和升壓模塊，用于單個鋰電池。這樣的電池模塊在使用鋰電池為電子項目供電時非常有用。該模塊可以安全地為鋰電池充電，并將其輸出電壓提高到穩壓的5V，可以為我們的大多數開發板供電，如Arduino， NodeMcu等。我們的模塊的充電電流設置為1A，輸出電流也設置為5V時的1A，但是，如果需要和電池支持，它也可以很容易地修改為提供高達2.5A。

在整個教程中，我們將討論電路圖，我如何設計PCB，我如何訂購它，以及在焊接組件和測試電路時發生了什么樣的問題。如果您對鋰電池和充電器電路完全陌生，請查看鋰電池和鋰電池充電器電路的介紹，以便在繼續本電路之前獲得一個想法。

這里我們使用PCBWay提供這個項目的PCB板。在本文的以下部分中，我們?cè)敿?xì)介紹了設計，訂購和組裝該鋰電池充電器電路的PCB板的完整程序。

組件的要求

?TP4056鋰離子電池充電器IC

?FP6291升壓轉換器IC

?USB Type-A母頭連接器

?Micro USB 2.0 B型5針連接器

?5x電阻器(2×1k, 1.2k, 12k, 88k)

?6x電容器(2×0.1μf, 2×10μf, 2×20μf)

?2×發光二極管

?1x電感器(4.7μH)

?1x二極管(1N5388BRLG)

?18650鋰電池

電路圖及說明

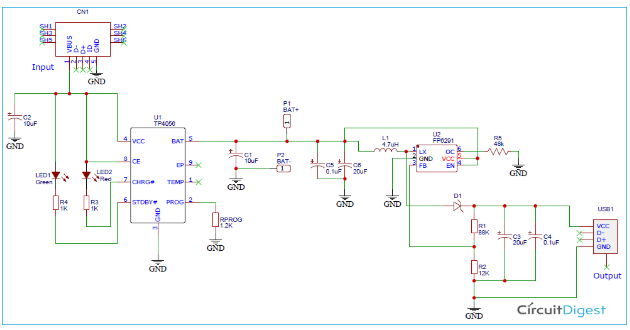

上面給出了18650鋰電池充電器和升壓模塊的電路圖。本電路主要有兩個部分，一是電池充電電路，二是DC到DC升壓轉換器部分。boost部分用于將電池電壓從3.7v提升到4.5v-6v。在這個電路中，我們?cè)谥破鱾?cè)使用了USB a型母連接器，在充電器側使用了Micro USB 2.0 B型5引腳連接器。電路的完整工作也可以在本頁底部的視頻中找到。

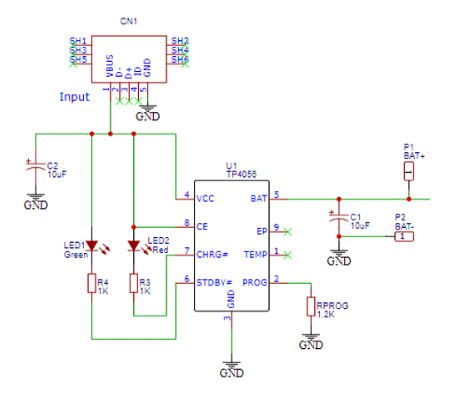

電池充電電路是圍繞鋰離子電池專用充電器TP4056 IC設計的，TP4056是一款完整的單節鋰離子電池恒流/恒壓線性充電器。它的SOP封裝和低外部元件數量使TP4056非常適合便攜式應用。該IC通過處理通過Micro USB插座接收的5V直流輸入電源來處理電池充電操作。與它相連的led指示充電狀態。

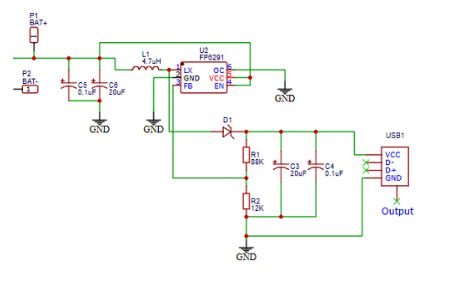

采用DC-DC升壓轉換器FP6291 IC設計了DC-DC升壓轉換器電路，該1mhz DC-DC升壓轉換器IC可用于從3V電池中獲得穩定的5V等應用。升壓轉換器電路通過電池端子(+和-)獲得輸入電源，由FP6291 IC處理，通過其輸出端的標準USB插座提供穩定的5V直流電源。

制造PCB 18650鋰電池充電器和助推器模塊

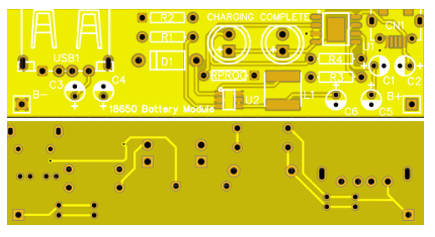

現在我們了解了原理圖是如何工作的，我們可以繼續為我們的項目構建PCB。您可以使用我們選擇的任何PCB軟件來設計PCB。我們的PCB完成后看起來像這樣。

上述電路的PCB布局也可以從鏈接下載：

18650鋰電池充電器Gerber文件

現在，我們的設計已經準備好了，是時候使用Gerber文件來制作它們了。要完成PCB很容易，只需遵循以下步驟

從PCBWay訂購PCB

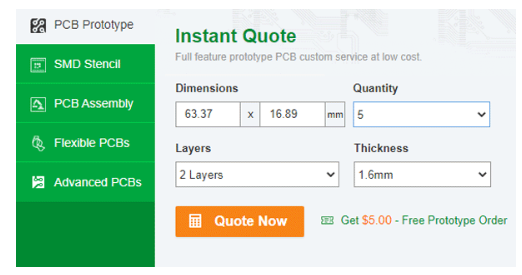

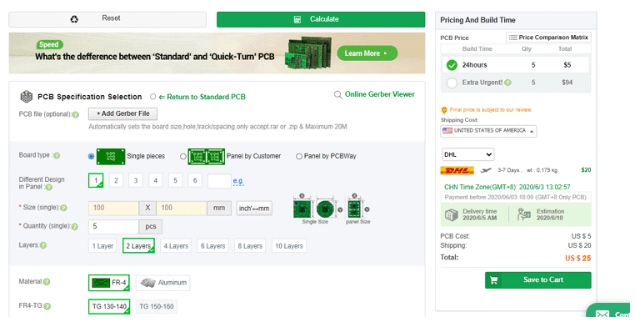

第一步：如果你是第一次參加，請注冊。然后，在PCB Prototype選項卡中，輸入PCB的尺寸、層數和所需PCB的數量。

第二步：點擊“現在報價”按鈕。你將被帶到一個頁面，在那里設置一些額外的參數，如果需要，如使用的材料，軌道間距等。但大多數情況下，默認值可以正常工作。

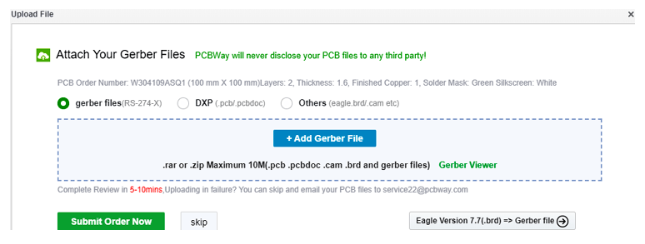

第三步：最后一步是上傳Gerber文件并繼續付款。為了確保付款過程順利進行，PCBWAY會在付款前驗證您的Gerber文件是否有效。這樣，您可以確保您的PCB是制造友好的，并將達到您的承諾。

組裝和測試18650充電器和升壓模塊

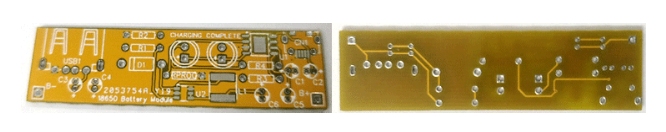

幾天后，我們收到了整齊包裝的PCB， PCB質量一如既往地好。板的頂層和底層如下圖所示。

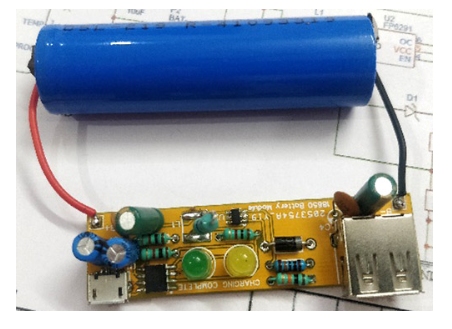

在組裝所有組件并焊接紅色和黑色電線到B+和B-引腳連接到我們的18650電池后。因?yàn)槲覜](méi)有點焊機，我用磁鐵來確保我與18650電池的連接。與鋰電池一起組裝的模塊如下圖所示。

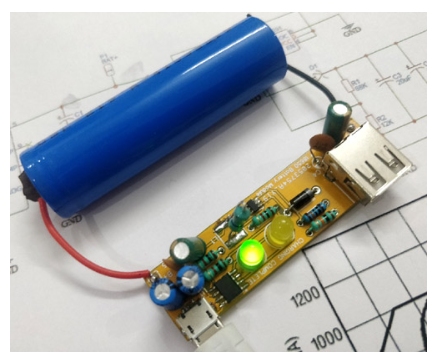

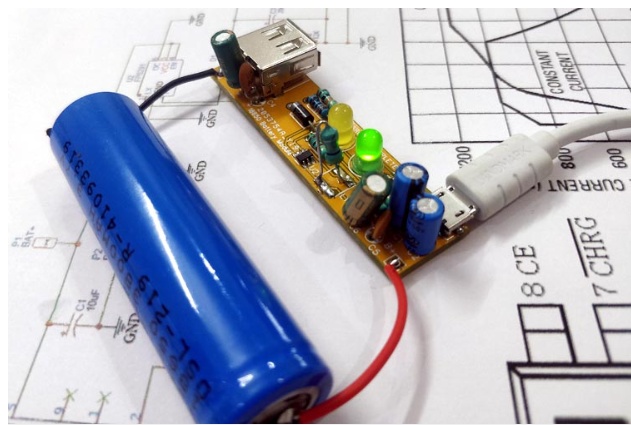

單板上的綠色和黃色指示燈表示模塊的充電狀態。當電池正在充電時，綠色LED發光，黃色LED發光，充電完成或模塊正在等待電池。micro USB接口可以用來給電池充電，如果充電器沒有連接，那么綠色led和黃色led都不會發光。我們可以使用任何5V的充電器與這個模塊，只要確保充電器的輸出電流是1A或更多。下圖顯示的是給鋰電池充電的模塊，注意綠色LED燈亮著。

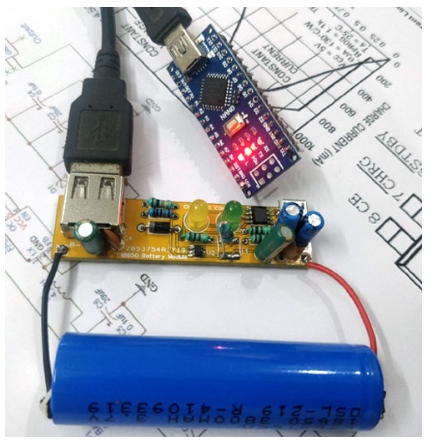

輸出USB端口設計為5V和1A。18650電池的電池電壓被提升到5V，為電子項目供電。下圖顯示了如何使用該模塊為Arduino納米板供電。

請注意，該模塊的最大輸出電流理論上可以配置為2.5A，但實際上即使電阻設置為2.5A，我也無法獲得超過1.5A的輸出電流。這可能是因?yàn)槲业碾姵鼗蛏龎篒C本身。然而，如果負載電流小于1A，這種低成本升壓電路就足夠了。
