電壓-頻率轉換器(VFC)是一種輸出方波的振蕩器，其頻率與其輸入電壓成線性比例。輸出方波可以直接饋送到微控制器的數字引腳，以精確測量直流輸入電壓，這意味著可以使用8051或任何其他沒有內置ADC的微控制器測量輸入電壓。

VFC經常被誤認為是電壓控制振蕩器(VCO)，但VFC具有許多VCO所不具備的優點和增強的性能規格，如動態范圍，低線性誤差，溫度和電源電壓穩定性等等。VFC的反之也可能意味著頻率到電壓的轉換，我們已經在上一個教程中演示過了。

這里使用集成電路AD654來演示操作，這是一個單片電壓到變頻器。示波器也用于顯示輸出方波。

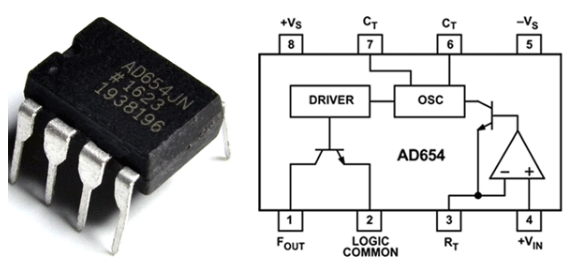

IC AD654

AD654是一款電壓到頻率轉換器IC，采用8引腳DIP封裝。它由一個輸入放大器，一個非常精確的內置振蕩器和一個高電流開路集電極輸出驅動器組成，它允許IC驅動多達12個TTL負載，光耦合器，長電纜或類似負載，并且可以在(5-30)伏之間工作。另一件要提到的事情是，與其他IC不同，AD654 IC輸出方波，因此微控制器很容易測量讀數。下面列出了該芯片的一些最有趣的功能。

特點:

?寬輸入電壓±30v

?滿量程頻率可達500khz

?高輸入阻抗125MΩ;

?低漂移(4μV/°C)

?2.0 mA靜態電流

?低偏置1mv

?對外部組件的最低要求

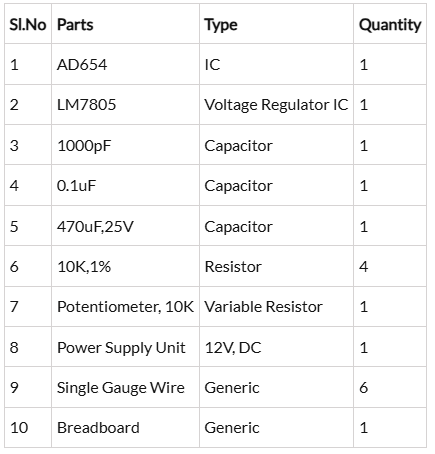

組件的要求

原理圖

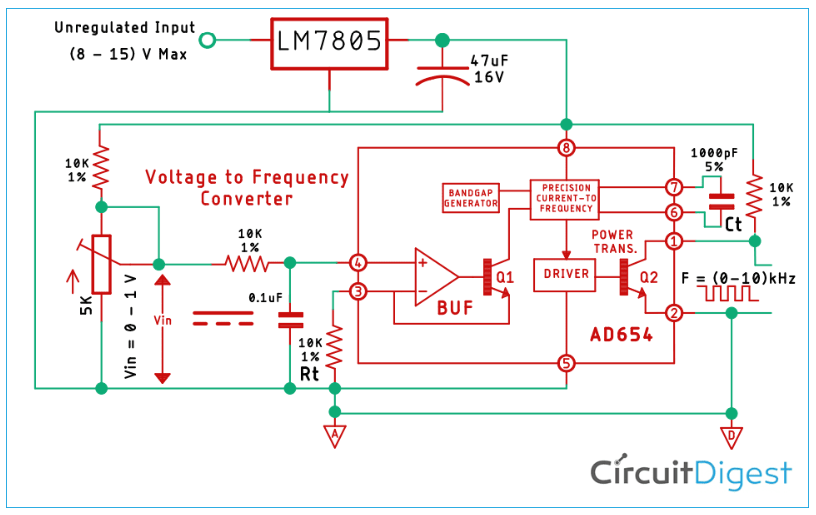

該電壓-頻率轉換器電路的原理圖取自數據表，并添加了一些外部元件來修改該演示電路

該電路是在無焊面包板上構建的，其組件如圖所示，為了演示目的，在放大器的輸入部分添加一個電位器來改變輸入電壓，這樣，我們可以觀察輸出的變化。

注意!所有元件盡可能緊密地放置，以減少寄生電容、電感和電阻。

設備如何工作?

內部運算放大器用作輸入，當向變頻器的電流提供1mA的驅動電流時，它將輸入電壓轉換為NPN跟隨器的驅動電流。它為外部定時電容充電，該方案允許振蕩器在100 nA至2mA的總電壓范圍內提供非線性。這個輸出也到一個輸出驅動器，它只是一個帶有開路集電極的NPN功率晶體管，我們可以從中得到輸出

計算

要從理論上計算電路的輸出頻率，可以使用以下公式

在那里,

?4out為輸出頻率

?Vin是電路的輸入電壓，

?Rt是RC振蕩器的電阻

?Ct是Rc振蕩器的電容

例如,

?電壓為0.1V或100mV

?Rt等于10000K或10K

?可以是0.001uF或1000pF

因此，如果0.1V應用到電路的輸入，我們將得到1kHz的輸出

電壓-變頻器測試

要測試電路，需要使用以下工具

1.12V開關電源(SMPS)

2.Meco 108B+萬用表

3.漢科600BE USB PC示波器

為了構建電路，使用了1%的金屬膜電阻，并且不考慮電容器的公差。測試時室溫為22攝氏度

測試設置

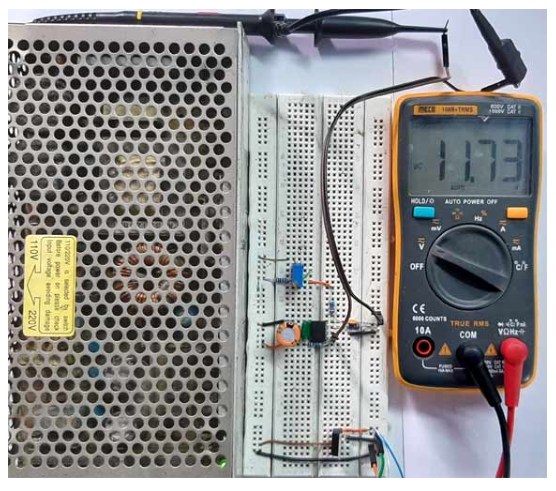

如您所見，直流輸入電壓為11.73 V

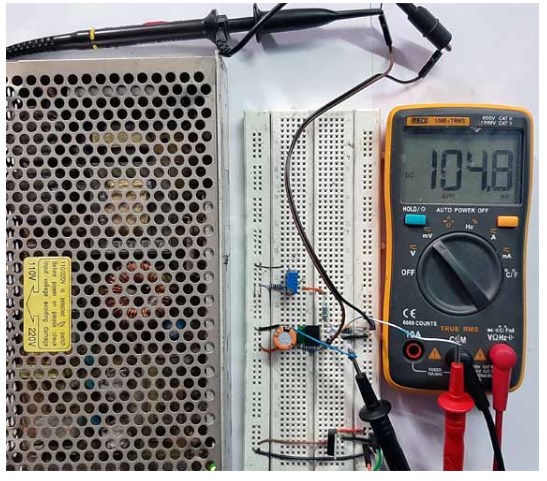

電路輸入端電壓為104.8 mV

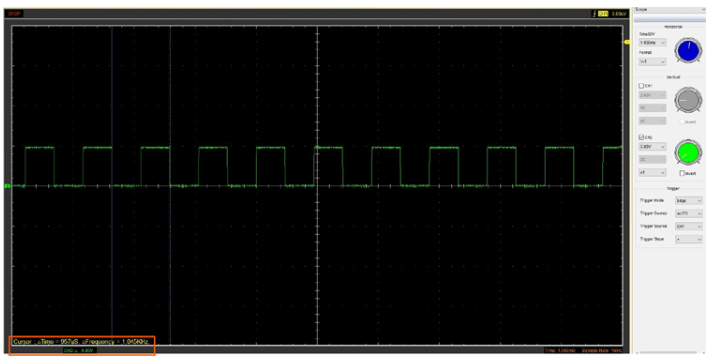

在這里你可以看到我的DSO的輸出是1.045 kHz。

下面給出了工作電路的詳細視頻，其中給出了多個輸入，頻率隨輸入電壓的比例而變化。

進一步增強

通過在PCB上制作電路，可以提高穩定性，也可以使用0.5%公差的電阻和電容器來提高精度。該電路中最重要的部分是RC振蕩器部分，因此RC振蕩器必須盡可能靠近輸入引腳，否則，PCB走線或元件的啟動電容和電阻可能會降低電路的精度。

應用程序

這是一個非常有用的IC，可用于許多應用，其中一些列在下面

?AD654 VFC作為ADC

?頻率倍壓器

?帶熱電偶的溫度傳感器

?應變儀

?函數發生器

?自偏置精密時鐘

本文編譯自circuitdigest
