CAN總線控制器如何實現網絡協議ISO 11898？

時間：2024-12-22 19:51:17

關鍵字： CAN總線控制器

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]CAN 總線允許高達1M bit /s通訊速率，支持多主通訊模式，有高抗電磁干擾性而且能夠檢測出通信過程中產生的任何錯誤，已被廣泛應用到各自動化控制系統中。

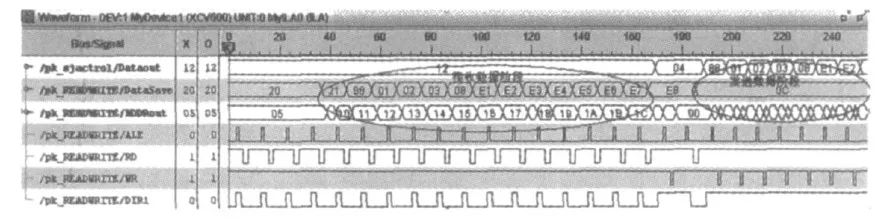

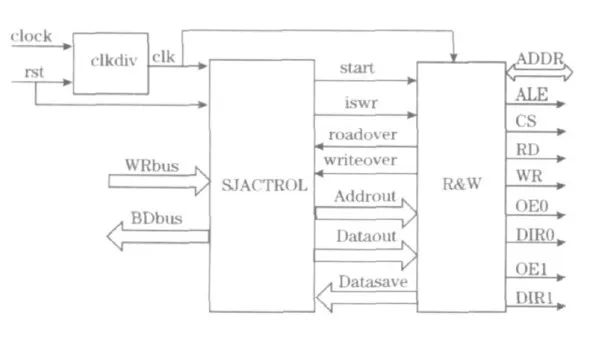

CAN 總線允許高達1M bit /s通訊速率，支持多主通訊模式，有高抗電磁干擾性而且能夠檢測出通信過程中產生的任何錯誤，已被廣泛應用到各自動化控制系統中。在項目的特殊環境要求下， CAN總線通信要求使用FPGA作為系統中的主控制器，較之傳統設計使用的單片機， FPGA能夠在速度和體積上有更好的適應性。FPGA 一方面減少了電路板的復雜程度，縮短了實現周期;另一方面，其豐富的資源、超高的性能和靈活的可編程性，提高了整個設備的可靠性，大大增強了電路板設計的靈活性和可擴展性。文中通過設計FPGA 的接口電路，并利用Verilog語言來編程實現CAN節點之間的通信功能。

CAN總線控制器實現網絡協議ISO 11898–1的所有低級功能，同時收發器與物理層通信。不同的物理層需要不同的收發器，如高速can、低速容錯can、高速可變數據速率can。

在一個典型的實現中，CAN總線控制器和微處理器被統一成一個啟用CAN的微控制器。市面上有帶SPI接口的外部CAN總線控制器，主要由微芯片制造，但它們往往會增加不必要的成本和復雜性。

在本文中，我們將研究從收發器到can總線連接器的電路設計。是時候把我們的手弄臟，設計我們的CAN總線電路!

第一步-選擇正確的IC

所有的CAN總線收發器的工作原理類似，因?yàn)樗鼈兾挥趯?shí)現CAN總線控制器的微控制器(或FPGA)和CAN總線本身之間。不過，還是有一些不同之處，你應該仔細考慮。

快速搜索合適的八角分類揭示了CAN總線收發器的主要制造商按提供的集成電路數量降序排列為NXP半導體、微晶片、德州儀器、Maxim Integrated、模擬器件和ST微電子。

所有這些收發器看起來都很相似，但它們的特性和性能卻各不相同。

ESD保護

市場上第一個CAN總線收發器包括很少的ESD(靜電放電)事件保護。它們要求所有的I/O保護都要用外部組件來實現。

在實際選型過程中，我們需關注CMC的多個關鍵特性，包括電感值、漏感(leakage inductance)、直流電阻(DC resistance)以及模式轉換特性(mode conversion characteristics)，以確保所選CMC能夠最優化地滿足系統的EMC需求。

1.1、電感值

在選取CMC電感值時，我們首要考慮的是其對總線共模噪聲的抑制能力。為了有效抑制共模噪聲，CMC在共模噪聲頻率處應具備盡可能高的電感值，從而呈現高阻抗?fàn)顟B(tài)，阻止噪聲傳播。然而，電感值的選擇并非越大越好，過大的電感值會帶來尺寸和成本上的挑戰。

綜合考慮，針對500kbps的CAN通信，推薦使用51uH電感值的CMC;而對于2Mbps的CAN FD通訊，則建議采用100uH電感值的CMC，以實現共模噪聲的有效抑制并兼顧尺寸與成本。

1.2、泄漏電感

泄漏電感，亦稱為差模電感，對差模信號具有一定的抑制效果。然而，過大的泄漏電感可能會引發CAN信號的振鈴現象，從而干擾CAN總線的正常通訊。與此同時，適量的泄漏電感又能有效抑制CAN總線中的差模電流，進而提升系統的整體EMI性能。

因此，在權衡泄漏電感的影響時，我們應確保其既能發揮差模抑制作用，又不至于在總線信號上產生顯著的振鈴，確保CAN總線的正常通訊不受干擾。適度的泄漏電感對于優化系統性能是有益的。

1.3、直流電阻

共模電感的直流電阻對總線信號的損耗具有直接影響。隨著直流電阻的增大，總線信號的損耗也會相應增加，從而導致傳輸效率降低。因此，在確定了共模電感的電感值之后，選擇直流電阻盡可能小的CMC顯得尤為重要。

這樣做可以有效減少總線信號的損耗，提高信號傳輸效率，確保CAN總線通信的穩定性和可靠性。

1.4、CMC的模式轉換特性

共模電感的模式轉換特性揭示了其上下線圈的對稱程度，這一特性通過Ssd12/Sds21參數來衡量。當Ssd12/Sds21參數的差異較大時，意味著模式轉換特性更為顯著，可能表明CMC的上下線圈存在較大的不對稱性。這種不對稱性會在CAN總線通信過程中引入額外的共模噪聲，從而降低CMC的EMI濾波效能。因此，在選擇CMC時，我們應傾向于選擇那些Ssd12/Sds21參數接近的器件，以優化EMI性能。

如下圖所示的DLW32SH101XF2阻抗與頻率特性曲線，清晰地展示了CMC在共模噪聲頻率下的高共模阻抗Zc，這有助于有效抑制共模噪聲。同時，在CAN總線通信頻段內，CMC保持了較低的差模阻抗Zd，確保在抑制共模噪聲的同時，不會對總線的正常通訊造成不利影響。

在CAN網絡的正常通信過程中，若總線遭遇異常故障，例如短路至BAT或Vcc，CMC的存在可能導致總線上產生接近或超出總線耐受電壓的瞬態電壓。對于NOVOSENSE系列的CAN收發器而言，此類因總線短路而在CMC上產生的瞬態過壓，恰好滿足芯片總線引腳內部ESD防護電路的啟動條件。

因此，由CMC感生的過壓能量將通過內部ESD防護電路得到完全泄放，確保芯片免受任何損害，從而保障了收發器的可靠性和穩定性。

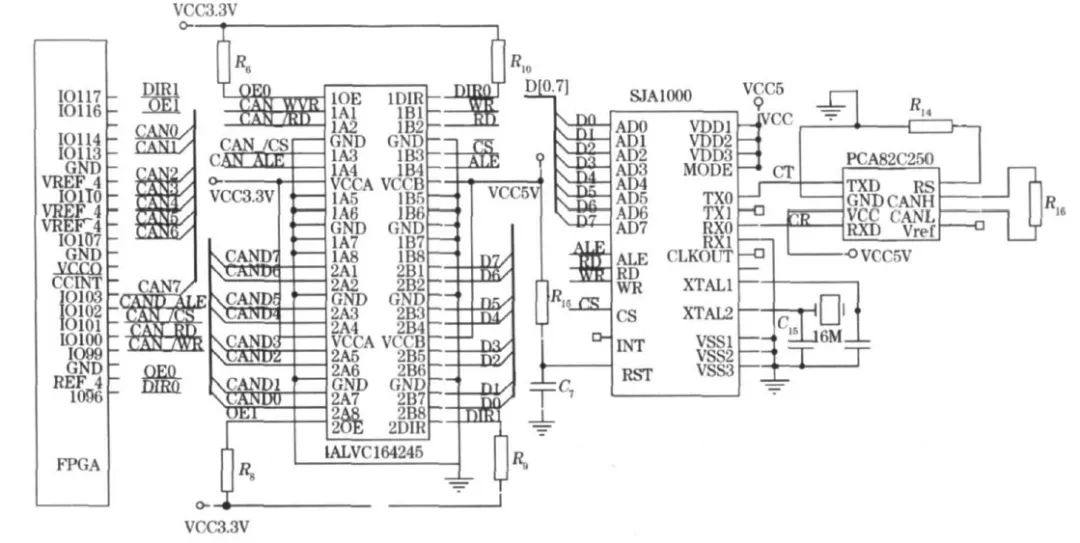

1 CAN 接口硬件設計

1.1 CAN 節點的系統構成

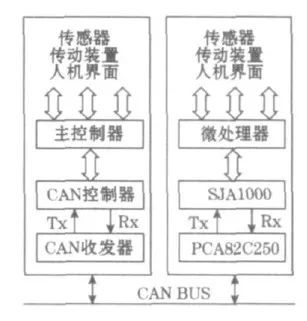

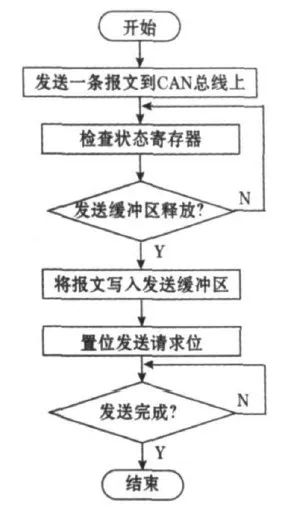

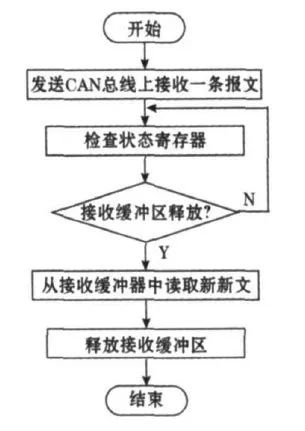

一般來說，每個CAN 模塊能夠被分成3 個不同的功能塊，其結構如圖1所示。CAN總線收發器提供CAN協議控制器與物理總線之間的接口，控制從CAN 控制器到總線物理層或相反的邏輯電平信號。它的性能決定了總線接口、總線終端、總線長度和節點數，是影響整個總線網絡通信性能的關鍵因素之一。CAN 控制器執行在CAN 規范里規定的完整的CAN 協議，它通常用于報文緩沖和驗收濾波，對外具有與主控制器和總線收發器的接口。主控制器負責執行應用的功能，例如控制命令的發送、讀傳感器和處理人機接口等。它通過對CAN 控制器進行編程，來控制CAN 總線的工作方式和工作狀態，以及進行數據的發送和接收。
