1. PWM/PFM/PSM 三種控制模式的定義

通常來說﹐開關電源(DC-DC)有三種最常見的調制方式分別為：

脈沖寬度調制(PWM)

脈沖頻率調制(PFM)

脈沖跨周期調制(PSM)

在功率集成電路(PIC:Power Inregrated Circuit)中廣泛采用了脈沖跨周期調制模式(PSM,Pulse Skip Modulation),可以克服脈沖調寬調制模式(PWM:Pulse Width Modulation)輕負載情況下變換效率較低、脈沖調頻調制模式(PFM:Pulse Frequency Modulation)頻譜分布隨機的缺點。

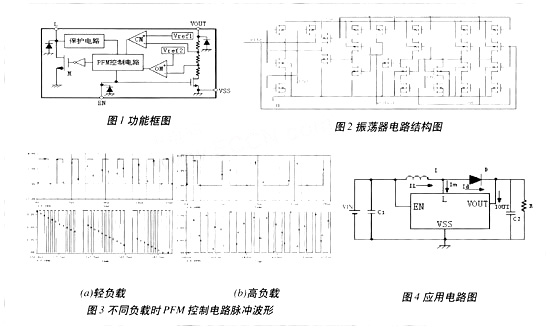

各種由電池供電的電子產品，如手提電腦、手機、數碼相機、PDA等的電源管理系統都需要DC/DC轉換器" target="_blank">轉換器，因此，DC/Dc轉換器的應用越來越廣泛。它的實現及控制方式也多種多樣，但輸出精度、轉換效率、啟動電壓等是DC/DC轉換器中的核心問題。本文介紹了一款結構簡單、功能完備、輸出精度高、功耗低的升壓型PFM控制DC，DC轉換器。升壓型DC/DC轉換器結構功能框圖和工作原理從傳統升壓型DC/DC轉換器的結構和工作原理可以看出，其核心問題是驅動電路對開關晶體管M的控制，本文提出了一種升壓型PFM控制DC/DC轉換器，采用內置的MOSFET作為開關管，包括基準電壓源、誤差比較器、運放、PFM控制電路、MOSFET限流保護電路、使能控制、電壓采樣等單元電路，如圖1所示。

基本工作原理為：當外部輸入電壓VOUT≥0.9V時，轉換器開始正常工作，電路內部產生一個基準電壓，這個電壓與外部實際輸出反饋回來的電壓經過誤差放大，輸出的值控制PFM電路。當輸出電壓低于額定值時，誤差放大器CM輸出高電平，PFM控制電路正常工作，產生一個脈沖信號控制大功率MOS管M不斷導通和截止，使輸出電壓上升。隨著輸出電壓不斷上升，超過額定值時，誤差放大器的輸出發生跳轉，變?yōu)榈碗娖?，控制PFM電路停振，使輸出電壓保持恒定。當對外提供負載，輸出電壓低于額定值時，誤差放大器的輸出又發生跳轉，恢復為高電平，控制PFM電路恢復正常工作，產生脈沖信號控制M不斷導通和截止，重復開始的過程，從而實現了在DC/Dc轉換器穩定工作時，輸出電壓保持在額定值。其中，利用運放OM輸出對PFM電路的控制，可以根據負載大小自動地切換占空比系數(輕負載時占空比為58%，高負載時占空比為76%)，使轉換器在輕負載情況下減小了動態功耗，提高了轉換效率。

PFM控制電路的實現

PFM控制電路是由有多個使能端控制的振蕩器組成的，如圖2所示。其中，EN1為誤差放大器CM的輸出，EN 2為運放OM的輸出。protect為過流保護的輸出，當M電流超過預定值時，protect控制振蕩器停振，使M斷路，防止損壞。

PFM控制電路模擬結果

PFM控制電路在模擬時，輸出電壓VOUT的額定值取典型輸出值3.3V，模擬結果如圖3所示。

從模擬結果可以看出，此PFM控制電路的實現方式在輕負載下，可以有效降低轉換器的損耗，提高運行效率。

應用電路和仿真結果

應用電路

此轉換器的外圍元件很少，只有一個二極管、一個電感、兩個電容，應用電路如圖4所示。

在正常工作情況下，當輸入電壓在0.9V～2.4V之間變化時，輸出電壓可以保持在1.8V～6.5V之間的任意值，實現了升壓DC/DC轉換。

模擬仿真結果

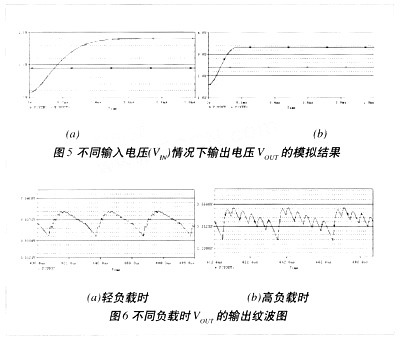

此DC/DC轉換器在低電壓0.9V下就可以正常工作;典型的輸入/輸出值為：VIN=2.4V，VOUT=3.3V，模擬結果如圖5、圖6所示。

從模擬結果可以看出，當負載變化時，DC/DC轉換器的輸出電壓波動范圍為±8mV，輸出電壓精度達到±0.3%;而傳統升壓型PFM控制DC/Dc轉換器的輸入電壓一般都是大于1.2V時才可以穩定工作，輸出電壓波動范圍一般為±50mY，輸出電壓精度約為±2%?？梢?jiàn)，本文所設計的升壓型PFM控制DC/DC轉換器是一款低電壓、可穩定工作，且輸出紋波很低、輸出電壓精度很高的DC/DC轉換器。

DC-DC電源芯片的系統結構設計

采用單片集成控制芯片的DC-DC開關電源轉換系統被譽為高效節能型電源管理系統。它代表著直流穩壓電源的一種發展方向，現已成為直流穩壓電源市場上的主流產品。其主要特點是功率管工作在開關狀態，功率管不停地導通和關斷，直流電能斷續地經過開關管，以磁場能的形式暫時存儲在電感中，然后經過電容濾波，以連續方式將能量傳送到負載。這樣，開關電源轉換系統利用電感元件和電容元件的能量存儲特性實現了DC-DC轉換。隨著便攜式設備在人們?nèi)粘Ｉ钪械娜找鎻V泛，開關電源轉換技術不斷地進步，電源轉換性能大幅度的提升。系統控制模式由電壓控制模式逐漸發展為電流控制模式?？刂菩酒啥仍絹?lái)越高，逐漸實現了單片集成化。這些使得開關電源轉換系統無論在性能上還是在結構上都有著長足的進步。

DC-DC開關電源轉換系統主要由主電路和控制電路兩部分組成。構成主電路的元件包括：輸入電源、開關管、整流管以及儲能電感、濾波電容和負載。它們完成電能的轉換和傳遞，合稱為功率級?？刂齐娐穭t是控制功率開關管的通斷，調節輸出電壓穩定的所有電路集合，現在多數集成為控制芯片。通常情況下，當輸入電壓及負載在一定范圍內變化時，調整開關管的通斷時間，負載電壓可以維持一個近似恒定的值。功率開關元件和儲能元件采用不同的配置或不同的連接方式，可以實現將同一種輸入電壓轉換成多種不同的輸出電壓。開關元件和儲能元件的具體配置連接關系就稱為開關電源轉換系統的拓?fù)浣Y(jié)構。
