當前，我國集成電路產業面臨諸多嚴峻挑戰，包括國際競爭加劇、技術封鎖和供應鏈限制導致的外部壓力，以及內部高端芯片設計與制造能力不足、關鍵設備和材料依賴進口、產業鏈協同不足等問題。同時，國內市場需求快速增長，供需矛盾突出，芯片自給率較低，加之高端人才短缺和研發投入不足，進一步加劇了發展難度。

在全球科技競爭加劇的背景下，我國需集中資源攻克“卡脖子”技術，加強產業鏈上下游協同，提升高端人才培養與技術創新能力，推動產業自主化發展，并通過國際合作與市場多元化降低風險，構建更具韌性的集成電路產業生態。

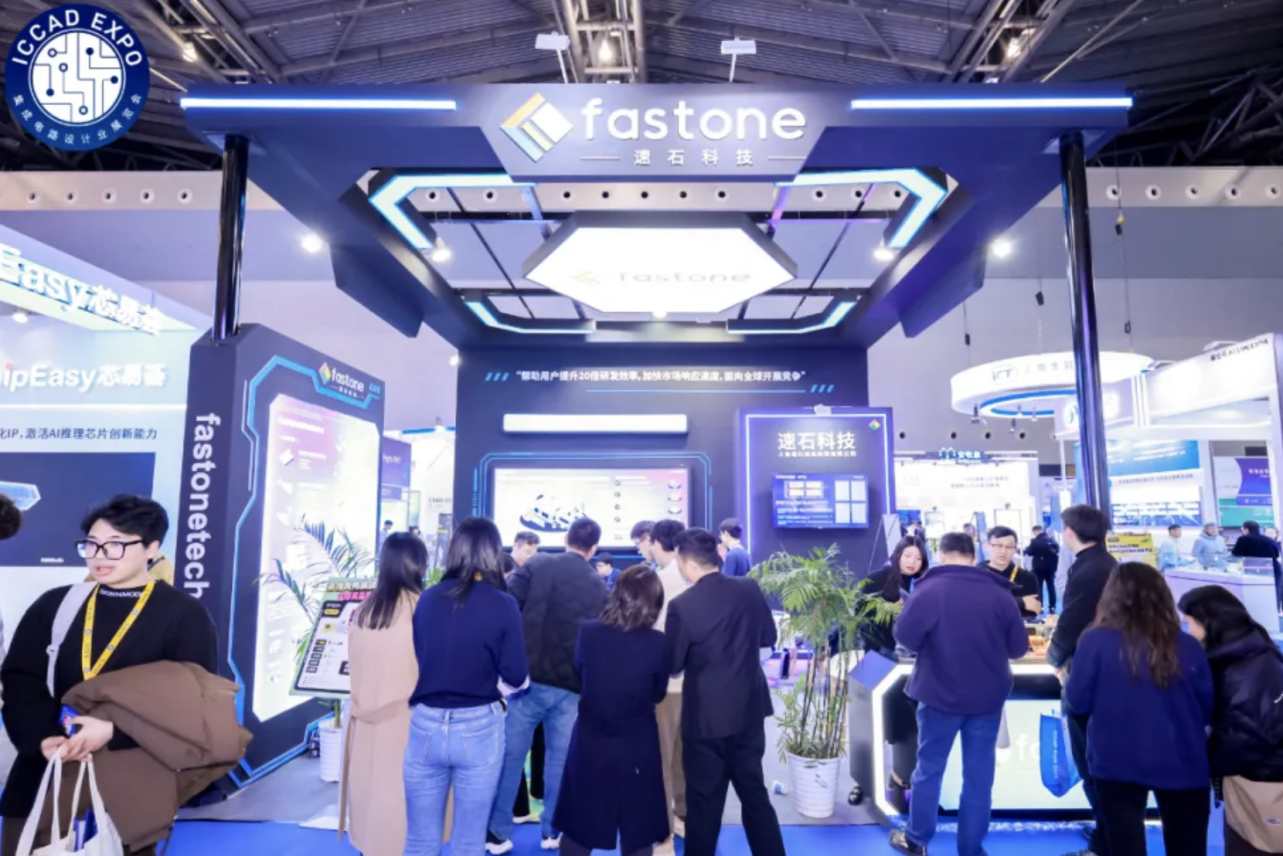

面對集成電路產業的諸多挑戰，芯片設計上云和云平臺的應用正成為破局之道。云平臺通過靈活調用計算資源、降低成本、提升效率，為芯片設計提供了更高效、安全的解決方案，同時結合AI調度優化，顯著加速設計進程。在ICCAD大會上，速石科技展示了其領先的融合智算研發平臺，我們也有幸采訪到了速石科技首席技術官?gòu)埓蟪?，深入探討了這一領域的最新進展。

張大成指出，隨著半導體產業的快速發展，芯片設計正從單一模塊設計逐步邁向系統級設計。這一趨勢對芯片設計企業提出了更高的要求，尤其是在EDA工具與CAE仿真工具逐步融合的背景下，研發平臺的功能和交互方式需要進行重大革新。

以往EDA工程師更多專注于數字設計或模擬設計的流程，但在新的系統設計時代，設計工作需要同時考慮電磁、結構、電源完整性、功耗完整性等多維度因素。例如，在SOC與Chiplet的2.5D或3D封裝中，結構仿真、電磁仿真和電源仿真等任務變得尤為重要。這種多學科融合的設計需求，對傳統的工具流和設計流程提出了巨大挑戰。

今年行業內出現了諸如Snowflake收購Streamlit和Cadence收購Beta CAE等重要并購事件，進一步印證了這一融合趨勢的加速發展。速石科技敏銳地捕捉到這一行業變化，并推出了融合型研發設計平臺。這一平臺整合了芯片設計的前后端仿真、結構仿真和電磁仿真等功能，幫助企業客戶實現從芯片到系統的一體化設計。

AI智算賦能，提升復雜仿真效能

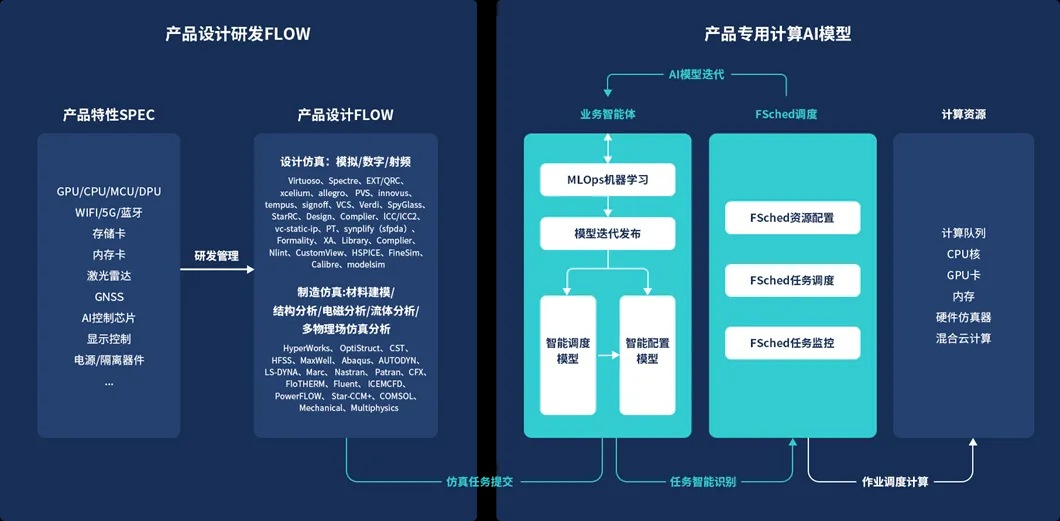

在芯片的設計研發過程中，整個流程從定義產品的功能需求開始，經過一系列的設計、驗證、仿真、調試、優化，最終實現高效完成。這其中，結合速石科技的AI模型調度和資源管理方案，能夠確保整個流程更加智能和高效。

首先，整個研發流程起始于產品特性SPEC的定義。這個階段，工程師根據市場需求和應用場景確定芯片的具體功能，比如需要設計GPU、CPU、MCU（微控制器）、DPU（數據處理單元）等核心模塊，還可能涉及到WIFI、5G通信、藍牙、存儲卡、激光雷達、AI控制芯片、顯示控制等關鍵功能模塊。通過對產品功能需求的精確定義，這一步為后續設計提供了清晰的方向。

接下來進入研發管理階段，這是整個流程的核心部分。研發管理環節包括多個技術復雜的子流程：

設計仿真是第一個重要環節，包括模擬、數字電路的設計和射頻仿真，確保芯片在理論上可以實現所需功能。這一步依賴于一系列高精度設計工具，比如Virtuoso、Verdi、SpyGlass等，這些工具幫助工程師優化電路設計、檢查邏輯錯誤。

隨后是制造仿真，這是從芯片設計到物理實現的關鍵環節。工程師會進行物理建模、電磁場分析、結構力學分析，以及多物理場的綜合分析，確保設計可以在實際的制造環境中實現。這一過程中，工具如CST、HFSS、COMSOL等被廣泛應用，用于分析復雜的熱、力學、電磁性能等。

在整個研發管理階段，反復迭代、優化是關鍵，確保設計滿足SPEC定義的所有要求。

由于研發流程中的計算任務極其復雜，特別是在仿真階段需要消耗大量計算資源，這時速石科技提供的AI計算優化模型就派上用場了。速石科技通過一套專用的AI調度框架，實現研發任務的智能管理和資源優化。

“這個過程里面就是有一個自主訓練的AI模型，跟EDA工具緊密結合。我們可以去學習他們的歷史仿真任務和作業特性、任務的特性和產品類型的數據，編譯成他們自己的模型，這個模型會應用到他們自己的研發平臺里面，幫他們從頂端，設計源頭告訴他們，你今天設計一個simulation，你做仿真的話，不需要再看這邊多少機器資源，多少CPU，多少核可以用，完全不需要?！睆埓蟪山忉尩剑捌鋵?shí)從底層的角度來看的話，我們還可以增加異構資源的一些管理，比如GPU卡，結合一些機器作為服務器，再結合速石科技的國產變速器，提供完整的解決方案，那AI這塊兒就是在其中和EDA工具和業務的屬性緊密結合的模式?！?

據悉，速石的AI模型調度系統接入研發流程后，利用MLOps平臺不斷學習和優化模型，并將優化后的模型用于研發計算中的任務調度。這個調度系統主要由以下幾個部分組成：

· 首先是Fsched資源配置，它能夠智能地分配CPU、GPU、內存等計算資源，確保計算任務始終能夠高效運行。

· 隨后，F(xiàn)sched任務調度實時調整任務的優先級，根據不同任務的重要性和資源需求靈活安排。

· 最后是Fsched任務監控，實時跟蹤任務的狀態，發現和解決運行中的瓶頸問題。

這些調度能力背后，依托于龐大的計算資源池，包括計算隊列、CPU核心、GPU卡、內存以及硬件仿真器等，甚至可以靈活調用混合云計算的資源。這樣，研發團隊可以專注于芯片設計本身，而無需擔心計算資源不足或調度效率低的問題。

最終，這套系統讓整個研發流程從定義產品到完成驗證的每一步都更加智能化和高效。通過優化資源分配、提升計算效率，速石科技的方案不僅加速了芯片研發進程，還顯著降低了計算成本，為研發團隊節省了時間和資金。

芯片上云的現狀與未來：從“熱度高漲”到“務實需求”

在芯片設計復雜度不斷提升、研發成本居高不下的背景下，云仿真逐漸成為推動行業創新的重要技術手段。當前，盡管中國IC設計企業的整體數量未達預期，但對高精度設計和復雜研發的需求依然旺盛。特別是創新型IC設計公司，面臨巨大的資源壓力，如何以最小的投入完成高性能芯片的開發，成為關鍵問題。

近年來，云平臺的使用模式也發生了顯著變化。2021至2022年是芯片設計公司上云的高峰期，但經濟環境的變化使企業的云計算使用從“高熱度”轉向“務實化”。如今，云仿真更多被用于解決突發性和緊急性的計算需求，通過靈活調用資源，企業能夠以更低的成本快速完成仿真任務，并在緊迫的研發進度中獲得及時反饋。張大成提到：“未來，云仿真的應用會更加務實，企業會專注于用云解決突發的高需求場景，以提升效率的同時嚴格控制成本?！?

此外，芯片設計中日益增長的計算需求也催生了混合云架構的興起。單機仿真能力已經無法滿足大規模仿真任務的要求，而速石科技提出的混合云解決方案實現了本地平臺與云端資源的無縫銜接。這一架構不僅能動態獲取計算資源，還能夠在計算完成后確保數據安全回歸本地。具體而言，無論是高性能計算節點還是小型計算機，速石科技都能根據企業業務需求靈活調度資源，從而在成本與效率之間取得最佳平衡。這種混合云架構，特別適用于企業應對周期性高峰任務或突發性需求，成為芯片設計研發中的有力補充。

速石科技在自主研發上的成就也值得關注。其核心產品Fsched調度器，經過多年研發，已成為一款完全可控的國產調度器，能夠替代國際主流產品RDM的功能。這不僅實現了調度器的自主可控，也填補了國產替代的技術空白，為芯片設計企業在研發中的成本優化和技術安全提供了保障。速石科技通過這一產品的落地，展現了其在國產化技術上的持續突破和深耕能力。“我們花了四五年時間研發Fsched，能夠完全替代國際主流調度器，這是一種從無到有的努力，也是一種堅持，”張大成說道，“這款產品已經在國內被廣泛驗證，我們對國產化的未來充滿信心?！?

值得一提的是，近年來，速石科技攜手深信服、芯啟源、沐曦等國產硬件廠商，以及芯華章、芯和、阿卡思等工業軟件廠商，深度合作打造了覆蓋底層IT基礎架構到上層應用軟件的小型信創生態體系。通過整合國產工具鏈資源，速石科技為行業用戶提供了全方位、一站式的信創解決方案，有力幫助客戶應對當前地緣政治帶來的技術和供應鏈挑戰。

更重要的是，速石科技敏銳地捕捉到了芯片設計從單一設計向系統級設計轉型的趨勢。隨著EDA工具與CAE仿真工具的逐步融合，芯片設計企業在進行SOC和Chiplet設計時，需要同時考慮電磁、結構、功耗完整性等多維度因素。速石科技通過一體化的技術平臺，為企業提供從工具到系統的全面支持，助力客戶應對復雜系統設計的挑戰?！拔磥?lái)的設計平臺一定是面向系統級設計的，這是整個行業發展的方向，”張大成強調，“速石科技希望通過技術能力幫助客戶實現從工具到系統的全面升級?！?

寫在最后

速石科技的云仿真解決方案不僅滿足了當前芯片設計企業對靈活性和成本控制的需求，還通過混合云架構的技術優勢，為行業探索出了更高效的研發模式。在國產化背景下，速石科技的技術突破也為國內企業提供了一個重要的自主可控方向。從仿真到調度，從工具到系統，速石科技正在為芯片設計行業的未來注入新的動力。“云仿真與自主技術是芯片設計企業邁向未來的關鍵?！睆埓蟪煽偨Y(jié)到，“能多做一點，就多做一點。我們希望用自己的技術和方案，幫助企業走得更遠?！?
