一、SSC技術是什么

類似于擴頻通信，擴頻時鐘也是用一個較低的頻率調制系統時鐘，使得窄帶的周期性系統時鐘被有意擴展為寬帶，基頻和諧波所包含的峰值能量顯著降低，在頻域上的表現是產生一個具有邊帶諧波的頻譜。擴頻時鐘一般有如下參數：擴頻類型、擴展率、調制率和調制波形。

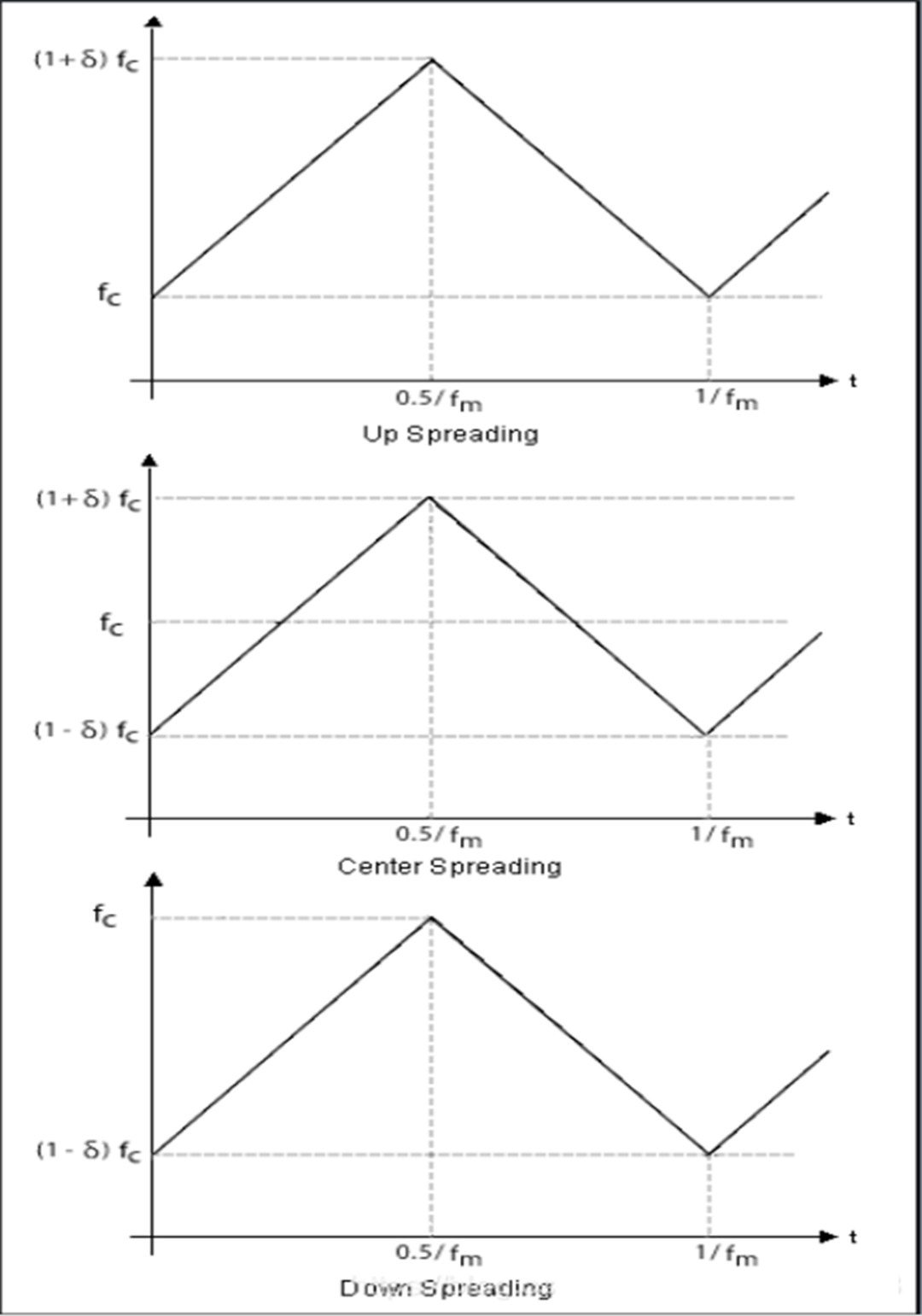

擴頻類型：有三種分別是向下擴頻、中心擴頻或向上擴頻，由于中心和向上擴頻都會產生超過系統時鐘的頻率，會對系統造成影響，所以一般向下擴頻用的最為廣泛。

擴展率：是頻率抖動（或擴展）范圍與原CLK頻率的比值。雖然高擴展率加強了對EMI的衰減程度，但是也可能會超過系統最大額定頻率或低于平均頻率而影響系統性能，一般擴展頻率在0.5%~2.5%之間。

調制率fm：用于確定CLK頻率擴展周期率，在該周期內CLK頻率變化Δf 并返回到初始頻率。一般來說頻譜調制速率較低，可以實現頻率平滑調制，減少調制后的時鐘周期的抖動參數。因此當系統對時鐘周期抖動參數較敏感時，降低調制速率是一種有效的設計手段。雖然通過減小頻譜調制速率可以降低調制時鐘源的時鐘周期抖動，但是仍然會引入一定的附加的時鐘周期抖動，在有些電路設計中會最終導致系統出錯。

圖2 擴頻類型示意圖

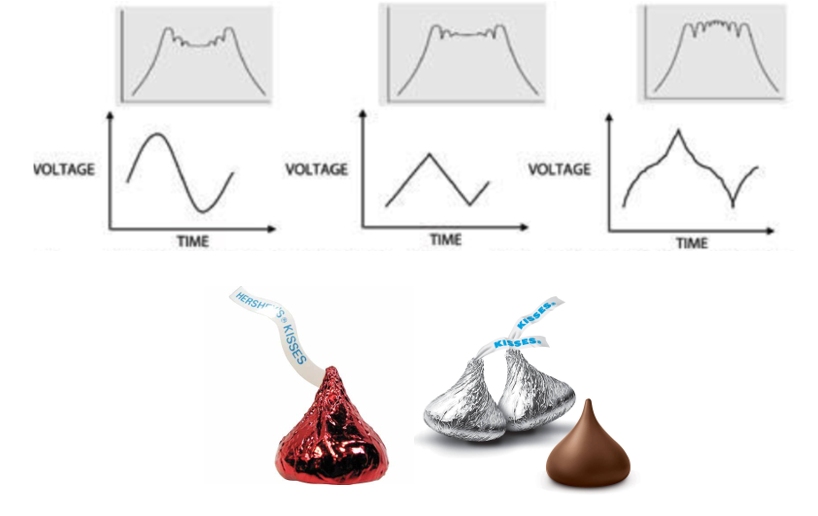

調制波形：代表CLK頻率隨時間的變化曲線，通常為三角波和非線性的Hershey Kiss波形。相比三角波，Hershey Kiss在擴頻后頻域中能提供最佳的平坦度和最大的衰減幅度。Hershey Kiss波形在時域上和好時巧克力的形狀也是一樣的。

圖3 調制波形示意圖

二、SSC擴頻時鐘應用

SSC擴頻時鐘在PCIe設備中應用廣泛，但需要注意下，PCIe的時鐘架構一般分為Common Clock Architecture（同源）、Separate Clock Architecture（獨立）、Data Clock Architecture（數據），其中Data Clock Architecture用的較少，只有PCIe Gen2和Gen3支持。

同源時鐘應用較為廣泛，其優點即其對時鐘的要求稍微低點，能夠支持SSC擴頻技術的應用，從而降低EMI；其缺點，其要求時鐘到各個PCIe設備的時鐘偏差小于12ns,這對于大背板應用存在困難。

獨立時鐘應用也蠻多，其優點即應用方便，時鐘不需要跨連接器和背板等；其缺點，對時鐘要求較高，一般不支持SSC擴頻，畢竟當時鐘信號被擴頻后，其實際信號相當于在原始信號上增加了抖動，這個量級的抖動對接收端時鐘的恢復有時會有較大困難。
