1 系統的組成和工作原理

該系統采用89C51單片機和SDRAM 組成控制中心，由基于Xilinx公司的FPGA的90nm工藝制造的XC3S250E-FTG256和RAM 組成掃描控制模塊，以FLASH作為存儲器模塊，采用以太網傳輸數據，組成LED屏的控制系統。系統結構如圖1所示。其工作原理為：主機通過TFTP協議將圖片傳輸給系統以太網接口模塊，以太網接口模塊解析協議，接收?qǐng)D片數據，然后將數據傳輸給MCU，MCU 將接收到的數據寫入存儲模塊NAND Flash.在顯示時，MCU讀取FLASH 中的數據，通過SPI接口將數據傳輸給FPGA掃描控制模塊，經掃描控制模塊處理后傳輸?shù)絃ED屏幕上顯示。

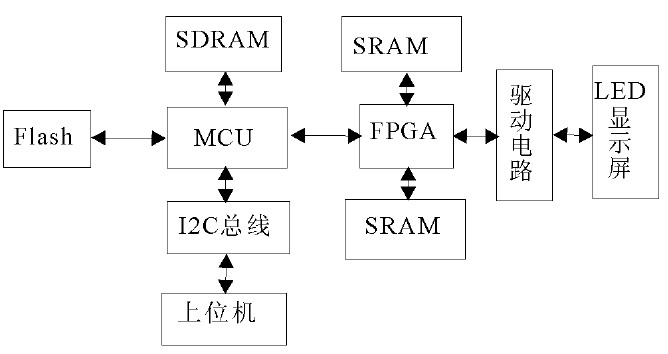

圖1 基于FPGA和MCU的LED顯示屏控制系統框圖

2 硬件系統設計

2.1存儲器電路設計

本系統中需要用2片RAM 芯片作為緩存來存儲視頻數據，并以乒乓方式進行快速讀寫操作。目前主要有動態存儲器(DRAM)和靜態存儲器(SRAM)，SRAM 的讀寫時間短，靜態功耗比較低，總線利用率高，它不需要刷新電路就能保存內部存儲的數據，但是它的集成度較低，相同的容量占用體積大，價格較高，主要用于性能要求較高的領域。

DRAM 只能將數據保持很短的時間，它使用電容存儲，必須經常刷新電路來保存數據，它的讀寫過程比較復雜，時間較長，動態功耗較大，總線利用率比較低。不過DRAM 的存儲容量大，價格便宜，被大量用在服務器和電腦中。由于DRAM 讀寫過程比較復雜，本系統要求存儲器有快速的讀寫響應，所以設計中選用SRAM 作為存儲器。本系統所用的LED屏大小為512×64，每個像素?cái)?shù)據(RGB)占用24bit，則一場畫面的數據量為512×64×24=768kbits.本設計選用ISSI公司的IS61LV25616芯片來存儲視頻數據。SAA7111輸出16bit視頻信號，16位數據線正好方便存儲數據。它的容量為256×1 024×16bit，足夠存儲一場視頻數據，并有留有充足的容量供系統以后的升級。SRAM 的電路設計如圖2所示。

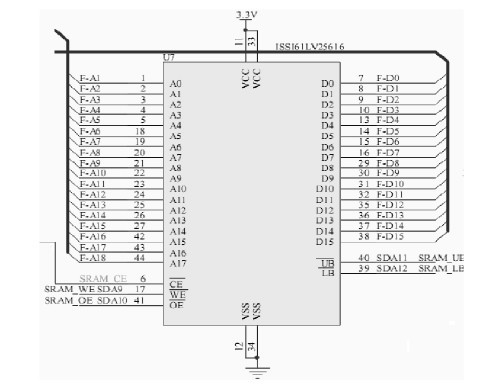

圖2 SRAM 電路

2.2 FPGA的硬件設計

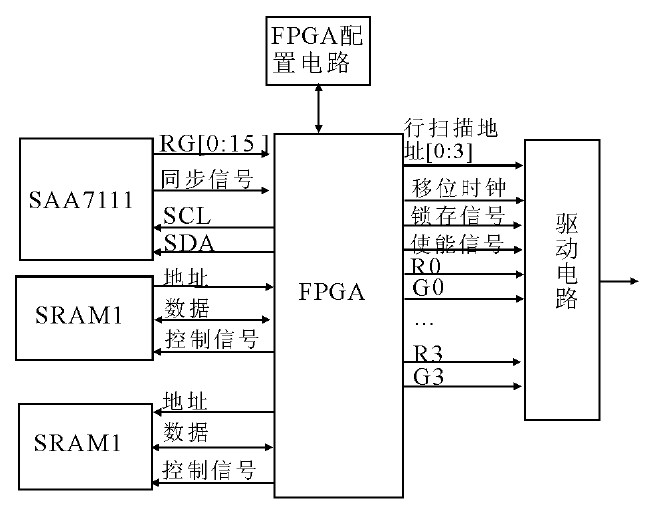

FPGA的硬件設計如圖3所示。FPGA 需要提供大量的I/O引腳和高速的顯示控制信號，所選用的基于Xilinx公司的FPGA 的90nm 工藝制造的XC3S250E-FTG256可以滿足設計的要求。

圖3 FPGA的硬件結構

2.3驅動電路

FPGA采用的電壓是3.3V，而LED屏體顯示電路的電壓是5V的TTL邏輯電平，因此需要進行電平轉換的電路。這個電路由74HC245構成，工作電壓為5V，74HC245采用CMOS工藝，是一種三態輸出、8組總線收發器，其輸入電平兼容3.3V系統，使用外接的5V電源將輸出電平提升到5V，同時為各種控制和數據信號提供驅動能力。74HC245的電路如圖4所示。其中：OE為輸出控制引腳，低電平為有效;DIR引腳用于控制轉換方向，接高電平時表示從A向B轉換，A0~A7用于輸入數據信號，B0~B7用于輸出轉換后的數據信號。

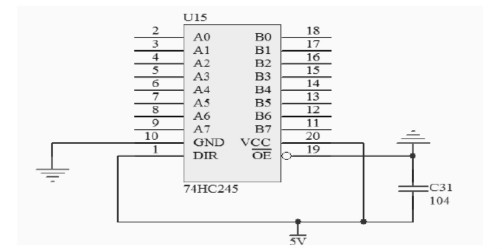

圖4 74HC245驅動電路

2.4顯示板的驅動電路

LED顯示板的面積很大，它的正面由LED 顯示塊級聯而成，背面是驅動電路。由于LED的驅動電流相對較大，驅動電路應盡量和LED點陣模塊靠近。因此行列驅動器一般都安裝在屏體的背面。LED顯示板的驅動電路中采用了74HC595芯片，是硅結構的CMOS器件，兼容低電壓TTL電路，具有8位串入并出的移位、并行鎖存和三態輸出功能。移位寄存器和鎖存器使用獨立的時鐘，數據SDATA 在SCLK的上升沿輸入移位寄存器，在LT的上升沿進入的鎖存器中去。當使能信號OE為低電平時，鎖存器的數據輸出到LED.74HC595芯片可以解決數據顯示和數據串行傳輸在時間上的沖突問題，在顯示1行各列數據的同時，可以準備下1列的LED數據。以1/16行掃描為例，LED顯示板的驅動電路如圖5所示。

CLK是移位寄存器時鐘，每個脈沖將引起1位數據移入74HC595中，當1行的數據全部移完后，鎖存信號LT控制數據從74HC595的寄存器移入鎖存器。A、B、C、D是行掃描信號，其中A是最低位，通過4/16譯碼器控制LED屏的行掃描。OE是消影信號，它可以選擇控制行信號或列信號，用于LED點陣是否能被點亮和控制整屏的亮度。如果OE控制列信號，它接74HC595芯片的OE端，因?yàn)橹挥挟?dāng)OE為低電平時74HC595的輸出才有效，否則輸出三態。如果OE控制行信號，它接到4/16譯碼器的使能端，低電平時行掃描不起作用。

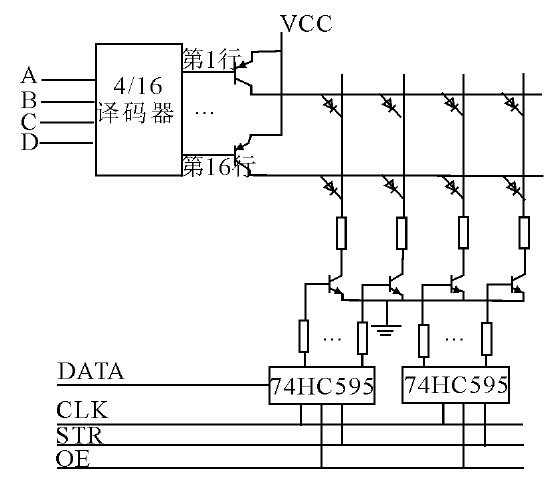

圖5 LED顯示板的驅動電路

3 系統軟件設計

整個系統的軟件包括2部分：上位機應用軟件和嵌入制單元軟件。上位機軟件編輯在LED顯示屏上顯示的數息，并實現與下位機的通信;嵌入式控制單元軟件實現了接收和存儲、數據輸出和圖像顯示方式變換，從而實現LED屏的控制。

3.1上位機應用軟件

上位機應用軟件用Visual C++編寫，主要實現顯示的編輯與通訊的功能。該軟件運行于WindowsXP環境中，方便用戶使用。完成的功能有：(1)對顯示信息進行編輯、修改功能，也可以直接調用Windows中的256色畫圖文件(*.bmp);(2)在上位機上對顯示的內容進行預覽，以保證有較好的顯示效果;(3)依照上位機與I2C接口模塊的協議，將信息傳輸給系統以I2C接口模塊，從而實現顯示數據的更新。

大屏幕顯示技術的原理?主要包括CRT技術、DLP技術和LED技術。

CRT技術

CRT(Cathode Ray Tube，陰極射線管)技術通過電子槍發射電子束，電子束在偏轉線圈的作用下掃描熒光屏，從而顯示圖像。CRT技術的優點是圖像色彩豐富、還原性好，并且具有豐富的幾何失真調整能力。然而，其重要技術指標圖像分辨率與亮度相互制約，亮度值始終徘徊在300流明以下?1。

DLP技術

DLP(Digital Light Processing，數字光處理)技術利用微反射鏡陣列(DMD)來控制光線。以1024×768分辨率為例，每個小反射鏡代表一個像素，通過視頻信號控制反射鏡的開關，從而產生不同亮度的圖像。DLP投影機根據反射鏡片的多少可以分為單片式、雙片式和三片式。單片式DLP通過色輪和DMD芯片將光源發出的光投射到屏幕上，形成彩色圖像?2。

LED技術

LED大屏幕顯示系統主要由LED燈珠、控制系統、驅動電路和散熱系統組成。LED燈珠作為顯示屏幕的基本單元，能夠發出紅、綠、藍等多種顏色的光線。控制系統接收和處理外部信號，驅動電路根據指令控制每個LED燈珠的工作狀態，形成完整的圖像。LED大屏幕顯示系統具有高清晰度、高亮度、長壽命和節能環保等特點，廣泛應用于廣告宣傳、會議活動、公共信息發布等領域?3。

3.2嵌入式控制單元的軟件

嵌入式控制單元的軟件實現以下3大功能：數據接收和存儲、數據輸出和圖像顯示方式變換。(1)依照顯示屏與上位機之間的通訊協議，與上位機進行通訊，接收顯示數據，存入Flash存儲器。(2)將待顯示的數據從Flash存儲器中取出，對數據進行處理，實現上移、下移、左移、右移等豐富多彩的圖像顯示效果。(3)通過SPI接口將數據傳輸給掃描控制模塊，F(xiàn)PGA通過串并轉換等將數據轉換成適合LED屏驅動電路格式的數據，然后傳到LED屏幕上顯示出來，仿真如圖6，7所示。

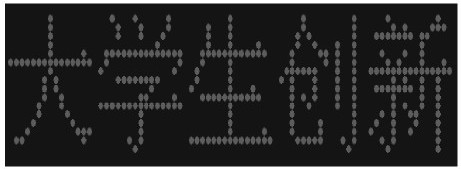

圖6 軟件模擬顯示效果

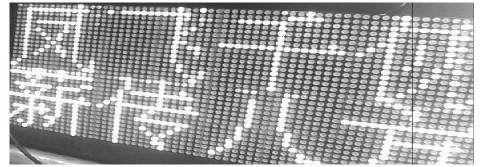

圖7 LED顯示屏實際顯示效果

未來大屏幕顯示技術的發展趨勢包括更高清、更智能和更互動。高清技術的發展推動了2K、4K甚至更高分辨率的顯示效果。LED小間距顯示屏、Micro LED和Mini LED等技術正在不斷進步，提供更高的像素密度和更精細的畫面顯示。此外，智能化成為大屏顯示技術的新趨勢，融合了人工智能、物聯網和大數據等技術，實現人機交互、語音控制和手勢識別等功能?4。

通常用單一單片機作為主控器件控制和協調大屏幕顯示。由多片單片機構成的多處理器系統，其中一片作為主CPU，其他作為子CPU共同控制大屏幕的顯示，該系統可以減輕主CPU 的負擔，提高了LED點陣的刷新頻率。但單片機的驅動頻率有限，無法驅動等分辨率LED屏幕，尤其是對于多灰度級彩色大屏幕，數據送到顯示屏之前要進行灰度調制重現圖像的色彩，對數據的處理速度要求更高，單片機控制在速度上無法滿足上述要求。因此該方案主要應用于實時性要求不高的場合，主要進行一些文字、圖片等靜態異步顯示的控制。視頻圖像信號頻率高、數據量大，要求實時處理，采用FPGA/CPLD設計控制電路，其中的同步控制、主從控制、讀寫控制和灰度調制等大量電路進行了集成，簡化系統結構，便于調試且系統結構緊湊，工作可靠。與單片機控制電路相比，電路結構明顯簡潔，電路的面積減小，可靠性增強，調試也更為簡單，由于FPGA/CPLD可以并行處理多個進程，比起單片機對任務的順序處理效率更高，點陣的刷新頻率也隨之提高。
