大家好，歡迎回來。這里有一些有趣的東西。

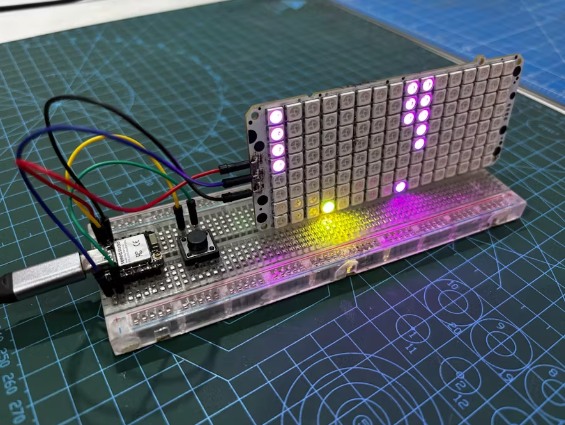

The XIAO Hopper，一款基于《Flappy bird》靈感的游戲。

在這里，我們使用自定義的16x8 WS2812B LED矩陣作為顯示器和按鈕來控制像素。

“XIAO跳躍器”一詞源于我們的版本《Flappy Bird》，它使用了一個XIAO微控制器;故名蕭hopper。

這是我們版本的《Flappy Bird》，在這個版本中，由單個像素表示的小鳥在16x8 LED矩陣上移動柱子的間隙中移動。目標是在空間之間導航時避免撞到柱子。游戲玩法由一個按鈕控制，挑戰隨著時間的推移而增加。

柱子是隨機分配的空間，鳥兒必須穿過這些空間。

當按下按鈕時，鳥兒向上飛行;松開按鈕時，重力將其向下拖動。

本文是關于這個項目的完整構建過程，所以讓我們從構建開始。

材料要求

這些是在此構建中使用的組件。

?XIAO ESP32 C6 DEV board

?定制PCB(由Seeed Fusion提供)

?WS2812B發光二極管

?跳線

?電路試驗板

?按鈕

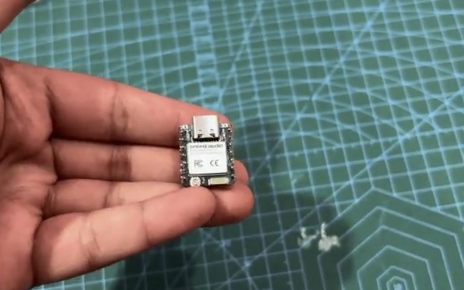

XIAO ESP32 C6 DEV board

在這個項目中，我們使用的是基于ESP32-C6 SoC的XIAO ESP32 C6開發板，它具有雙32位RISC-V處理器，一個具有160 MHz的高性能內核，另一個具有20 MHz的低功耗內核，可實現高效的多任務處理和節能。

它的512KB SRAM和4MB閃存為程序執行和存儲提供了足夠的空間，使其成為對速度和內存效率都有要求的項目的絕佳選擇。

XIAO ESP32 C6以其連接性而脫穎而出，支持Wi-Fi 6，藍牙5.3和Zigbee/Thread等高級協議，可與智能家居系統和物聯網設備順利集成。該板具有11個GPIO引腳和各種接口，如UART， SPI， I2C和ADC，允許輕松連接到傳感器和外設。其占地面積小(21 x 17.8 mm)和USB Type-C電源輸入使其非常適合空間受限和便攜式項目，例如LED矩陣游戲機。

如果您想要一個，請訪問其產品頁面，或者訪問其wiki頁面以了解有關開發板的更多信息。

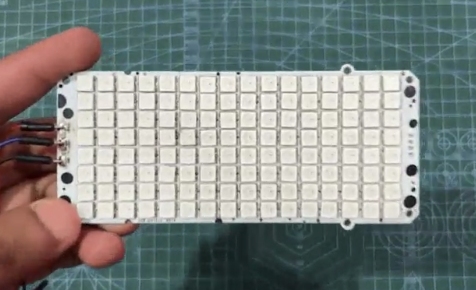

16x8 WS2812BLED矩陣

在這個項目中，我們使用我們之前制作的矩陣項目之一，該項目由128個WS2812B LED組成，放置在16x8矩陣布局中，16個LED放置在16行和8列中。

每個WS2812B LED彼此并聯連接。為了控制所有128個LED，只需要一個GPIO，因為每個LED都以獨特的配置連接，其中第一個LED Dout連接到第二個LED Din端口，第二個LED Dout連接到第三個LED的Din端口，以此類推，直到最后128個LED。

要更深入地了解該顯示器的開發過程，請參閱我之前的文章，我在其中簡要解釋了它。

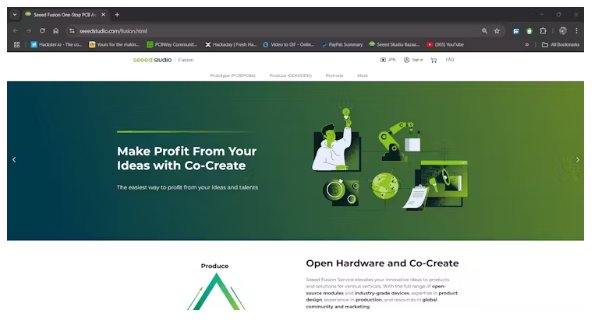

Seeed Studio Fusion

Seeed Fusion PCBService為PCB制造和PCB組裝提供一站式原型設計，因此，他們在7個工作日內生產出高質量的PCB和快速交鑰匙PCB。

Seeed Studio Fusion PCB組裝服務負責整個制造過程，從Seeed Studio Fusion敏捷制造和硬件定制到零件采購，組裝和測試服務，因此您可以確保他們獲得高質量的產品。

在衡量市場興趣并驗證工作原型之后，Seeed Propagate Service可以通過專業指導和強大的連接網絡幫助您將產品推向市場。

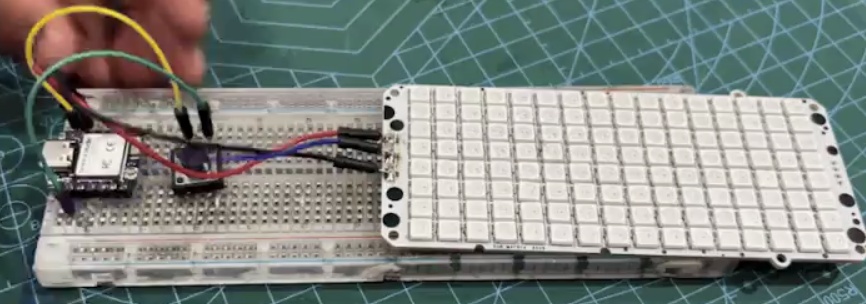

試驗板組裝

?為了開始組裝，我們將XIAO ESP32 C6微控制器放在面包板上。然后，我們在它旁邊添加Push Button。

?我們通過將矩陣的VCC連接到XIAO的5V開始布線過程。

?然后將矩陣的GND連接到XIAO的GND。

?我們將Push Button的一端連接到GND，另一端連接到GPIO 1。

?矩陣數據線連接到XIAO的GPIO0。

接線過程現在已經完成。

代碼

這是在這個項目中使用的代碼，它是一個簡單的。

讓我們簡要地分析一下代碼。

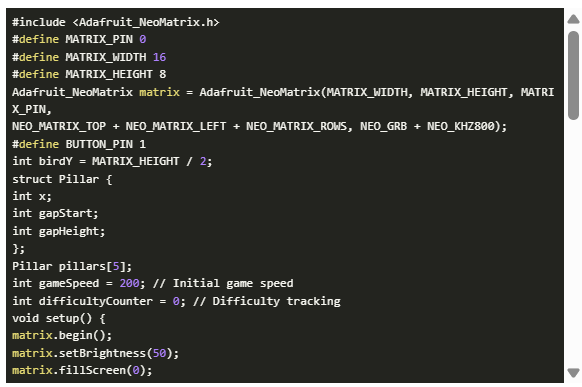

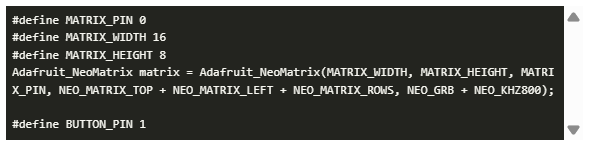

我們使用Adafruit_NeoMatrix.h庫來控制16x8 WS2812B LED矩陣。這個庫幫助我們繪制像素、形狀和動畫。

初始化矩陣以匹配其物理布局和顏色格式。

BUTTON_PIN連接到一個按鈕，該按鈕控制鳥的運動。

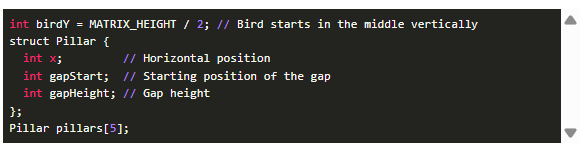

跟蹤鳥的垂直位置(birdY)。

柱子用x(水平位置)、gapStart(縫隙位置)和gapHeight(尺寸)來定義。

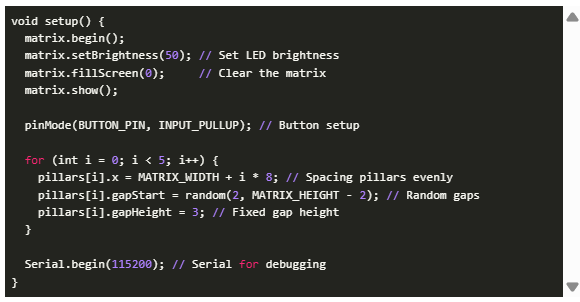

本節準備LED矩陣，設置按鈕引腳作為輸入，并初始化柱子。

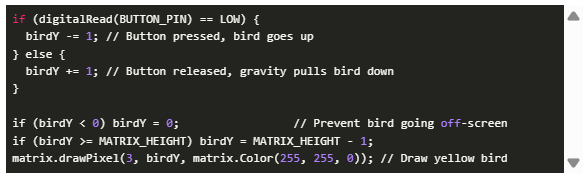

這個按鈕控制小鳥的運動，模擬釋放時的重力。

小鳥的位置被固定在屏幕邊界內，并在x=3處繪制。

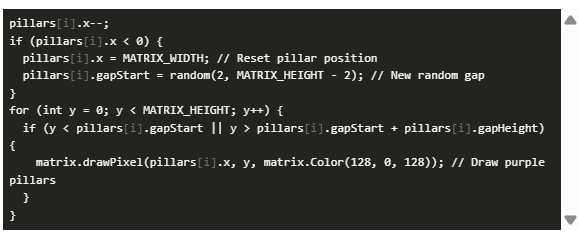

柱子向左移動并在離開屏幕時重置新的間隙位置。

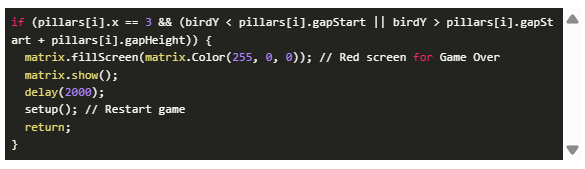

這將檢查小鳥是否擊中了柱子(在間隙之外)，并顯示紅色的“Game Over”，然后重新開始游戲。

隨著時間的推移，柱子移動得越快，游戲就越難。

結果和下一步

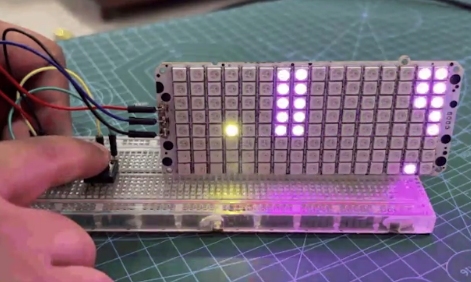

這是這個小構建的最終結果：在基于esp32的開發板上使用自定義矩陣面板運行一個類似《Flappy bird》的游戲。

我們使用Push Button控制Bird或Pixel的移動;隨著時間的推移，游戲的難度也在增加。如果我們擊中任何建筑物，我們將看到一個紅色屏幕，表明游戲已經結束;然后游戲重新開始，循環再次重復。

這是一個小型手持游戲控制臺項目的測試項目，該項目將由一個帶有按鈕的單個定制矩陣PCB組成。游戲?qū)谄聊簧线M行編程，它看起來就像Game Boy或類似的設備，但帶有RGB LED顯示屏。

本文編譯自hackster.io
