485，通信接口的遠程稱重?cái)?shù)據采集方法，在要求通信距離為幾十米到上千米時，廣泛采用RS-485串行總線標準。RS-485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。廣泛用于工礦、交通運輸?shù)绕髽I(yè)作為稱重計量設備的電子汽車衡在數據處理等功能上的落后現狀，對SCS系列全電子汽車衡顯示儀表(XK3122豪華雙顯示稱重儀)的數據通信接口進行測試和分析研究，提出一種基于微機RS232串行通信接口的稱重?cái)?shù)據采集方法，進一步結合RS422/RS485串行數據通信接口標準與特點實現了遠程數據采集并在實際運用中得到驗證，具有一定的推廣價值。

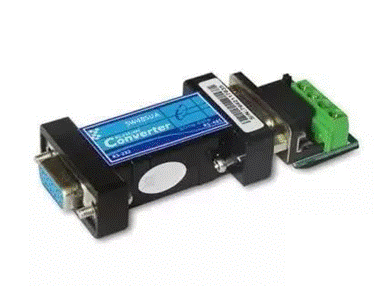

RS485接口組成的半雙工網絡，一般是兩線制，多采用屏蔽雙絞線傳輸，這種接線方式為總線式拓?fù)浣Y(jié)構在同一總線上最多可以掛接32個結點。我們知道，最初數據是模擬信號輸出簡單過程量，后來儀表接口是RS232接口，這種接口可以實現點對點的通信方式，但這種方式不能實現聯網功能，隨后出現的RS485解決了這個問題。為此本文通過問答的形式詳細介紹RS485接口。

數據通信的電纜

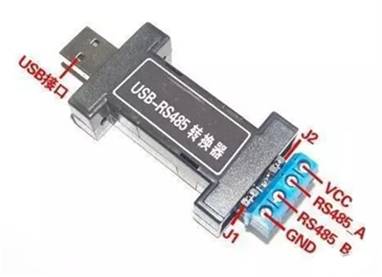

?RS485線是一種用于數據通信的電纜，主要用于工業現場的多點數據采集和傳輸。??12RS485線的定義和用途

RS485線是一種用于RS485總線的通信電纜，主要用于工業現場的數據采集和傳輸。RS485總線采用半雙工工作方式，支持多點數據通信，通常采用終端匹配的總線型結構，不支持環形或星型網絡。RS485線使用差分信號負邏輯，+2V～+6V表示“0”，-6V～-2V表示“1”。

RS485線的物理特性

RS485線有兩線制和四線制兩種接線方式。四線制只能實現點對點的通信方式，現在較少采用;兩線制接線方式為總線式拓?fù)浣Y(jié)構，在同一總線上最多可以掛接32個節點。RS485線的通訊距離在理想環境下可以達到1200米，但在實際應用中，由于線材質量、負載設備數量等因素，通常達不到這個距離。

RS485線的應用場景

RS485線廣泛應用于視頻監控、門禁對講、樓宇報警等各個領域。由于其布線簡單、穩定可靠，成為這些領域中的常用通信電纜。在長距離傳輸時，可以采用光纖作為傳播介質，多模光纖的傳輸距離為5~10公里，單模光纖可達50公里。

01

什么是RS-485接口?它比RS-232-C接口相比有何特點?

答：由于RS-232-C接口標準出現較早，難免有不足之處，主要有以下四點：

(1)接口的信號電平值較高，易損壞接口電路的芯片，又因?yàn)榕cTTL電平不兼容故需使用電平轉換電路方能與TTL電路連接。

(2)傳輸速率較低，在異步傳輸時，波特率為20Kbps。

(3)接口使用一根信號線和一根信號返回線而構成共地的傳輸形式，這種共地傳輸容易產生共模干擾，所以抗噪聲干擾性弱。

(4)傳輸距離有限，最大傳輸距離標準值為50英尺，實際上也只能用在50米左右。針對RS-232-C的不足，于是就不斷出現了一些新的接口標準，RS-485就是其中之一，它具有以下特點：

1)RS-485的電氣特性：邏輯“1”以兩線間的電壓差為+(2-6)V表示;邏輯“0”以兩線間的電壓差為-(2-6)V表示。接口信號電平比RS-232-C降低了，就不易損壞接口電路的芯片，且該電平與TTL電平兼容，可方便與TTL電路連接。

2)RS-485的數據最高傳輸速率為10Mbps

3)RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干能力增強，即抗噪聲干擾性好。

4)RS-485接口的最大傳輸距離標準值為4000英尺，實際上可達3000米，另外RS-232-C接口在總線上只允許連接1個收發器，即單站能力。而RS-485接口在總線上是允許連接多達128個收發器。即具有多站能力，這樣用戶可以利用單一的RS-485接口方便地建立起設備網絡。

5)因RS-485接口具有良好的抗噪聲干擾性，長的傳輸距離和多站能力等上述優點就使其成為首選的串行接口。因?yàn)镽S485接口組成的半雙工網絡，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。RS485接口連接器采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9(孔)，與鍵盤連接的鍵盤接口RS485采用DB-9(針)。

02

RS-422與RS-485串行接口標準

1、平衡傳輸

RS-422、RS-485與RS-232不一樣，數據信號采用差分傳輸方式，也稱作平衡傳輸，它使用一對雙絞線，將其中一線定義為A，另一線定義為B

通常情況下，發送驅動器A、B之間的正電平在+2～+6V，是一個邏輯狀態，負電平在-2～6V，是另一個邏輯狀態。另有一個信號地C，在RS-485中還有一“使能”端，而在RS-422中這是可用可不用的?！笆鼓堋倍耸怯糜诳刂瓢l(fā)送驅動器與傳輸線的切斷與連接。當“使能”端起作用時，發送驅動器處于高阻狀態，稱作“第三態”，即它是有別于邏輯“1”與“0”的第三態。

接收器也作與發送端相對的規定，收、發端通過平衡雙絞線將AA與BB對應相連，當在收端AB之間有大于+200mV的電平時，輸出正邏輯電平，小于-200mV時，輸出負邏輯電平。接收器接收平衡線上的電平范圍通常在200mV至6V之間。

2、RS-422電氣規定

RS-422標準全稱是“平衡電壓數字接口電路的電氣特性”，它定義了接口電路的特性。圖2是典型的RS-422四線接口。實際上還有一根信號地線，共5根線。圖1是其DB9連接器引腳定義。由于接收器采用高輸入阻抗和發送驅動器比RS232更強的驅動能力，故允許在相同傳輸線上連接多個接收節點，最多可接10個節點。即一個主設備(Master)，其余為從設備(Salve)，從設備之間不能通信，所以RS-422支持點對多的雙向通信。接收器輸入阻抗為4k，故發端最大負載能力是10×4k+100Ω(終接電阻)。RS-422四線接口由于采用單獨的發送和接收通道，因此不必控制數據方向，各裝置之間任何必須的信號交換均可以按軟件方式(XON/XOFF握手)或硬件方式(一對單獨的雙絞線)實現。RS-422的最大傳輸距離為4000英尺(約1219米)，最大傳輸速率為10Mb/s。其平衡雙絞線的長度與傳輸速率成反比，在100kb/s速率以下，才可能達到最大傳輸距離。只有在很短的距離下才能獲得最高速率傳輸。一般100米長的雙絞線上所能獲得的最大傳輸速率僅為1Mb/s。

RS-422需要一終接電阻，要求其阻值約等于傳輸電纜的特性阻抗。在矩距離傳輸時可不需終接電阻，即一般在300米以下不需終接電阻。終接電阻接在傳輸電纜的最遠端。

3、RS-485電氣規定

由于RS-485是從RS-422基礎上發展而來的，所以RS-485許多電氣規定與RS-422相仿。如都采用平衡傳輸方式、都需要在傳輸線上接終接電阻等。RS-485可以采用二線與四線方式，二線制可實現真正的多點雙向通信。

而采用四線連接時，與RS-422一樣只能實現點對多的通信，即只能有一個主(Master)設備，其余為從設備，但它比RS-422有改進，無論四線還是二線連接方式總線上可多接到32個設備。

RS-485與RS-422的不同還在于其共模輸出電壓是不同的，RS-485是-7V至+12V之間，而RS-422在-7V至+7V之間，RS-485接收器最小輸入阻抗為12k，S-422是4k健;S-485滿足所有RS-422的規范，所以RS-485的驅動器可以用在RS-422網絡中應用。

RS-485與RS-422一樣，其最大傳輸距離約為1219米，最大傳輸速率為10Mb/s。平衡雙絞線的長度與傳輸速率成反比，在100kb/s速率以下，才可能使用規定最長的電纜長度。只有在很短的距離下才能獲得最高速率傳輸。一般100米長雙絞線最大傳輸速率僅為1Mb/s。

RS-485需要2個終接電阻，其阻值要求等于傳輸電纜的特性阻抗。在矩距離傳輸時可不需終接電阻，即一般在300米以下不需終接電阻。終接電阻接在傳輸總線的兩端。

03

RS-422與RS-485的網絡安裝注意要點

RS-422可支持10個節點，RS-485支持32個節點，因此多節點構成網絡。網絡拓?fù)湟话悴捎媒K端匹配的總線型結構，不支持環形或星形網絡。在構建網絡時，應注意如下幾點：

1、采用一條雙絞線電纜作總線，將各個節點串接起來，從總線到每個節點的引出線長度應盡量短，以便使引出線中的反射信號對總線信號的影響最低。所示為實際應用中常見的一些錯誤連接方式(a，c，e)和正確的連接方式(b，d，f)。a，c，e這三種網絡連接盡管不正確，在短距離、低速率仍可能正常工作，但隨著通信距離的延長或通信速率的提高，其不良影響會越來越嚴重，主要原因是信號在各支路末端反射后與原信號疊加，會造成信號質量下降。

2、應注意總線特性阻抗的連續性，在阻抗不連續點就會發生信號的反射。下列幾種情況易產生這種不連續性：總線的不同區段采用了不同電纜，或某一段總線上有過多收發器緊靠在一起安裝，再者是過長的分支線引出到總線。

總之，應該提供一條單一、連續的信號通道作為總線。
