動機

DECT實際上是無繩電話安裝的標準。它已經存在了大約30年，當時它第一次被ETSI標準化，現在被用于其他設備，如嬰兒監視器、無線麥克風、智能家居和物聯網設備。盡管在近30年的時間里，多個制造商廣泛采用了DECT，并且產品也使用了DECT，但業余愛好者還沒有真正接觸到這項技術。

過去改變這種情況的一個努力是DECT論壇的開放終端項目。其目標是提供來自Dialog Semiconductor和DSP Group兩家制造商的可訪問的DECT屏蔽，以及開發DECT應用程序所需的源代碼。雖然這些盾牌的源代碼仍然可以在Github上找到，盡管在撰寫本文時它已經沒有維護5年了，但盾牌本身不再容易獲得。

為了改變這種情況并使DECT再次為愛好者所接受，該項目創建了一個基于SC14CVMDECT模塊的開放硬件DECT開發板，該模塊也用于其中一個開放式屏蔽，并且可以從電子經銷商如Mouser， Digikey等處免費獲得。同時，redected.org項目開始記錄該模塊的特性，并提供最新的代碼示例。

設計要求

與openend項目的屏蔽不同，我們的DECT開發板不需要任何額外的硬件，但應該與大多數普通計算機兼容。由于這個原因，它沒有被設計成一個屏蔽，例如樹莓派。相反，它應該通過USB-C電纜供電和連接，以便于連接。為了靈活性，所有相關的引腳也暴露在引腳頭上，因此您仍然可以使用自定義硬件與DECT模塊交互，并使用未通過USB-C暴露的功能。

為了能夠進行自動硬件在環測試，開發板還應該提供一種通過軟件切換DECT模塊復位的方法。為了保持開發板簡單，它不包括任何音頻電路。對于這些，可以使用自定義硬件，或者可以稍后添加它們作為標頭板。

pcb設計

由于與SC14CVMDECT模塊的主要接口方式是UART，因此該開發板的設計借用了我現有的UART轉換器。它使用FT230XQ，一種USB轉UART芯片，因?yàn)樗哂锌膳渲玫腎/O引腳，可以通過軟件觸發DECT模塊的復位引腳。由于FT230XQ和DECT模塊都由3.3V供電，因此添加了德州儀器的穩壓器來轉換USB-C提供的5V電壓。增加了重置DECT模塊的按鈕，此外，該模塊的重置引腳可以通過跳線連接到FT230XQ，以啟用軟件復位功能。DECT模塊的充電針已連接到GND或3.3V，以允許模塊由恒流源供電，而不是電池供電。DECT模塊的所有I/O引腳都暴露在引腳頭上，兩個SMD LED連接到模塊的LED引腳上。該電路板的完整原理圖可以在本文末尾找到，也可以與該電路板的KiCad項目文件一起找到。

由于KiCad中的SC14CVMDECT模塊沒有可用的符號或足跡，因此我必須自己創建它們。對于原理圖中使用的符號，我使用自己編寫的工具從包含模塊的帶注釋的引腳輸出表的CSV文件生成它。這個“腳印”是用來放置和連接芯片的銅墊的3D模型，是手工制作的。兩者都包含在項目源代碼中，并計劃將它們上游到KiCad，以便將來更容易使用。

在完成原理圖并創建DECT模塊的符號和足跡之后，必須將部件放置在PCB上，并且必須路由它們之間的連接。一旦所有的連接，標簽被添加到PCB的絲印，以解釋每個引腳的功能。PCB的最終效果圖如下：

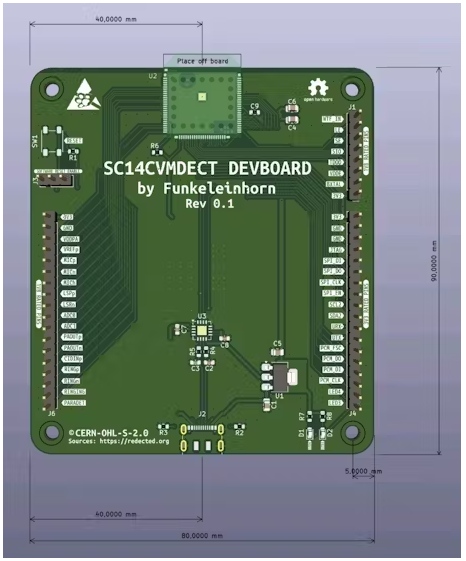

進入生產階段的開發板最終版本的正面渲染圖

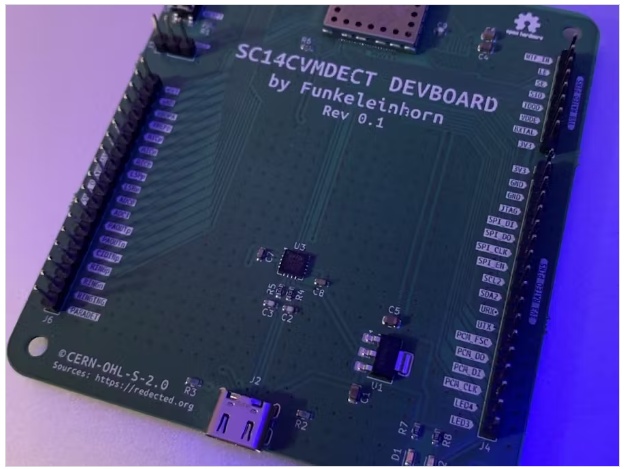

裝配過程

因?yàn)槲蚁霂б慌@些板到38C3，并在最后一刻完成了設計，時間是滴答的組裝過程。為了及時完成，我使用了PCB制造商Aisler新宣布的0.8mm 4層PCB的“閃電戰”選項。為了獲得組裝所需的組件，我使用了他們的“簡單供應”服務，讓他們?yōu)槲耀@得組件。這樣，我有我的pcb和零件在不到一個星期，并能夠開始我的組裝過程正確的時間。

組裝過程的第一步是將錫膏應用于pcb上的所有銅墊。為了做到這一點，我用一個模板覆蓋PCB的所有區域，那里沒有錫膏被應用。然后我對齊pcb和模板完美使用模板持有人。這樣，我可以應用錫膏只對pcb的銅墊，作為模板覆蓋所有其他部分。

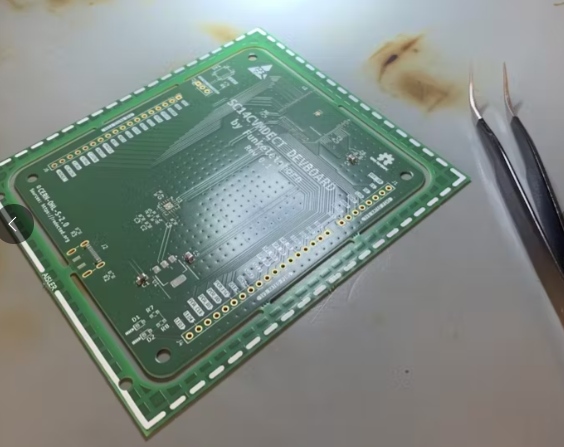

放置在模板架上用于涂錫膏的PCB板。

應用錫膏后的下一步是放置零件。我從項目文件中瀏覽了交互式HTML材料清單中的所有部件，并用鑷子將它們一個接一個地放在板上。由于DECT模塊需要精確放置，它們最后被放置在顯微鏡下的手動真空拾取工具。

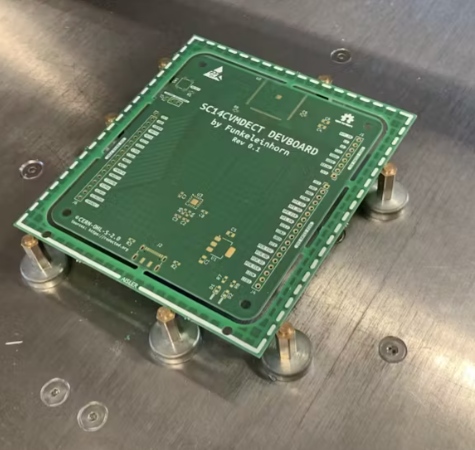

PCB板在其零件放置過程中。

一旦所有的部件都放置好了，就必須進行焊接。為此，將完全組裝好的pcb放在回流爐中。回流爐加熱pcb并冷卻它們以熔化錫膏并焊接SMD組件到位。一旦SMD組裝完成，最后一步是焊接頭到位。這是在所有15塊板上用烙鐵手工完成的。

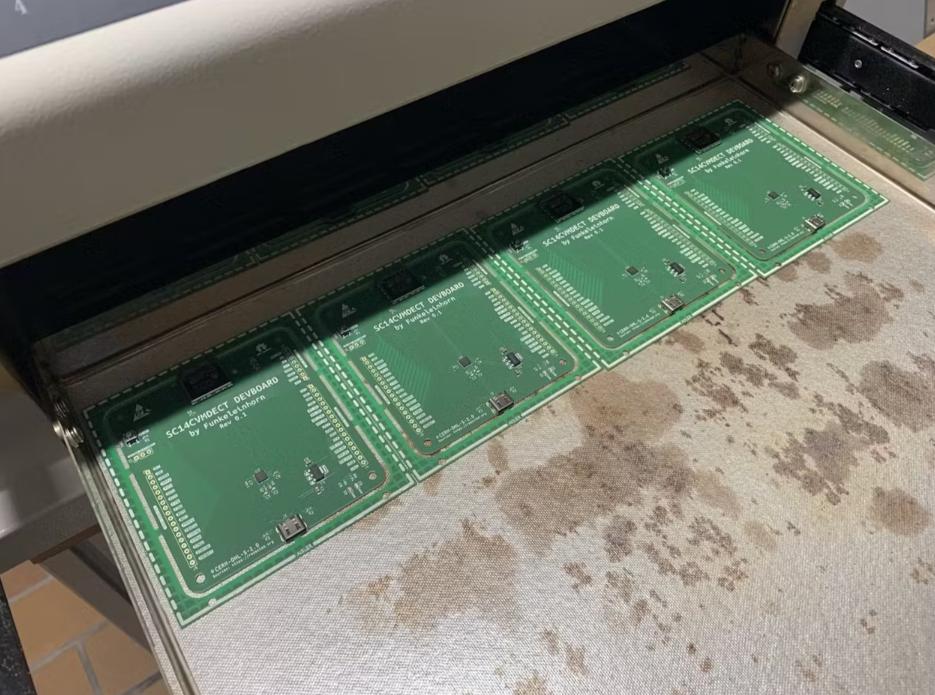

四個多氯聯苯放入回流爐。

在所有電路板組裝完成后，我通過檢查是否可以通過USB與DECT模塊通話來測試它們。15個板中有14個成功了。在測試電路板時，我意識到我在設計階段犯了一個錯誤。DECT模塊的UART接口為1.8V，但FTDI芯片配置為3.3V:/幸運的是，這很容易修復，之后通過切斷FTDI引腳的電源線，并用跳線重新連接兩個二極管，每個二極管導致電壓下降，到3.3V電源，將FTDI的一個引腳的電壓從3.3V改變?yōu)?.8V。為了防止這種設計問題在未來的生產運行中發生，這也已經在發布的PCB文件中進行了修復。
