一、如何檢測光電耦合器的好壞

光電耦合器是一種將光信號和電信號相互轉換的器件。它是由光電二極管和晶體管組成的。光電二極管將光信號轉換為電信號，晶體管將電信號放大。光電耦合器廣泛應用于工業自動化控制、通信設備、計算機外圍設備等領域。由于光電耦合器工作環境的復雜性，所以對光電耦合器的好壞檢測非常重要。下面將介紹光電耦合器好壞檢測的步驟。

1.外觀檢查

首先，對光電耦合器進行外觀檢查。檢查光電耦合器的引腳是否彎曲、變形或松動。檢查光電耦合器的表面是否平整、無裂紋、無劃痕、無氧化等表面缺陷。如果發現任何缺陷，應考慮更換光電耦合器。

2.靜態電流檢查

通過測量光電耦合器的靜態電流，可以判斷光電二極管和晶體管的工作狀態。將光電耦合器的正極引腳和負極引腳連接到直流電源上，分別測量正極和負極引腳之間的電流。正常情況下，光電二極管工作時，電流應該在0.1mA到10mA之間，晶體管工作時，電流應該在0.1mA到100mA之間。如果電流超出這個范圍，說明光電耦合器可能存在問題。

3.輸出電壓檢查

通過測量光電耦合器的輸出電壓，可以判斷光電二極管和晶體管的工作狀態。將光電耦合器的正極引腳和負極引腳連接到電壓表上，分別測量正極和負極引腳之間的電壓。正常情況下，光電二極管工作時，輸出電壓應該在0.2V到1.5V之間，晶體管工作時，輸出電壓應該在0.2V到10V之間。如果電壓超出這個范圍，說明光電耦合器可能存在問題。

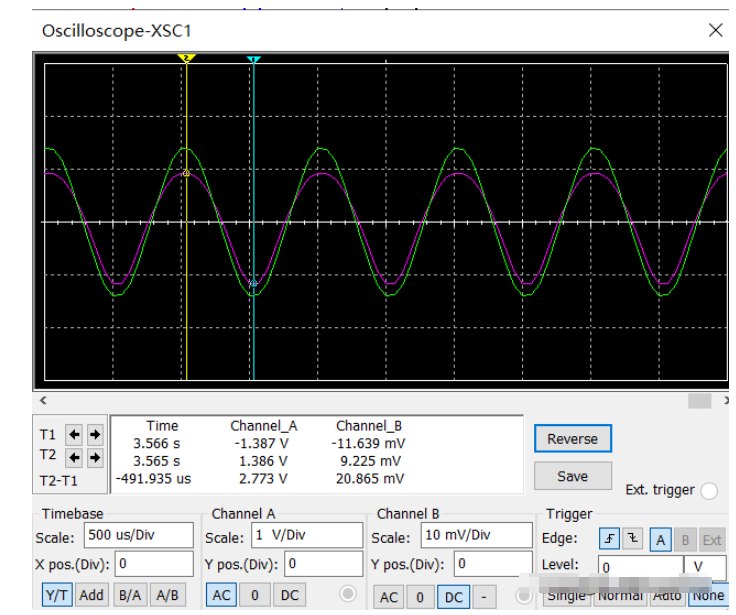

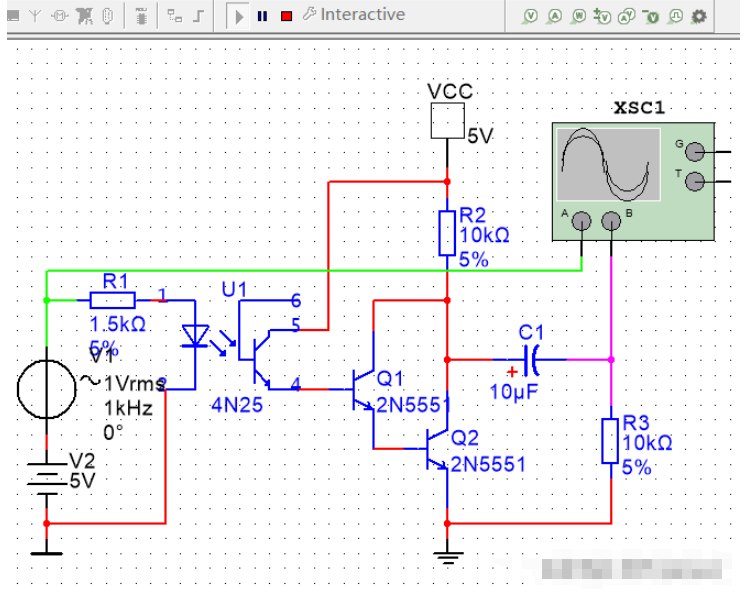

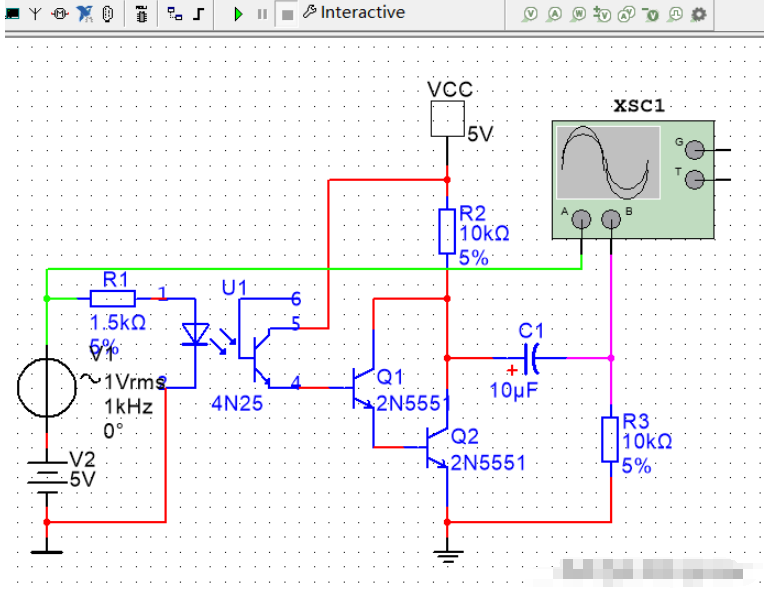

二、光耦合放大電路的仿真分析

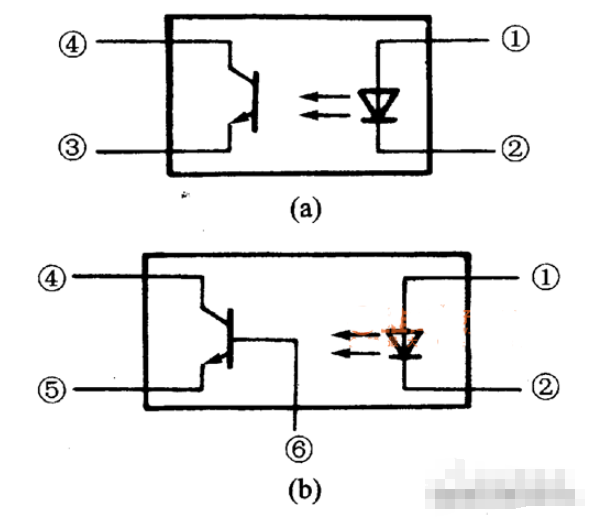

常用光耦合器內電路如下圖所示。分為四引腳和六引腳兩種。我們這次用的是六引腳的。

1）四引腳的光耦合器的輸入端為個發光二極管，一般由砷化嫁發光一極、磷化饋或磷砷閘化嫁等發光二極擔任，①腳為正極，②腳為負極。輸出端為光敏晶體管，③腳為光敏晶體管的發射極，④腳為光敏晶體管的集電極。

2）六引腳的光稠合器的輸人端①腳仍為發光二極管的正極，②腳仍為發光二極管的負極。輸出端的③腳為空腳，④腳為光敏晶體管的集電極，⑤腳為光敏晶體管的發射極，⑥腳為光敏晶體管的基極。
