Crowtail - 3軸數字加速度計

Crowtail - 3軸數字加速度計，具有特定的Crowtail接口，它基于先進的3軸集成電路ADXL345。這是一款高分辨率數字加速度計，最大分辨率為3.9mg/LSB，測量范圍為?±16g。不用擔心把它應用到你的自由落體檢測項目中，因?yàn)樗銐驁?jiān)固，可以承受10000克的沖擊。同時，它足夠靈活，可以檢測到單次和兩次點擊。它是運動檢測、手勢檢測以及機器人技術的理想選擇。這款數字3軸加速度計具有出色的電磁干擾保護。

其可變輸出使其適用于廣泛的應用：

1. 硬盤防震

2. 振動傳感器

3. 游戲控制器輸入

4. 機器人

5. 智能汽車

6. 任何你需要獲得動作感應和方向信息的地方。

7. 優異的靈敏度提供高達?±16g的高精度輸出。

DL2501Mk03

1個DFRobot FireBeetle 2個ESP32-E

1 ×費米子：2.0英寸320x240 IPS TFT液晶顯示器

1 × GDL線10厘米

1個Crowtail - I2C Hub 2.0

1 x Crowtail - 3軸數字加速度計

1 x鋰離子電池- 1000mAh

1 x交換機

1個藍牙串口終端

1 * USB 3.1 A轉C線

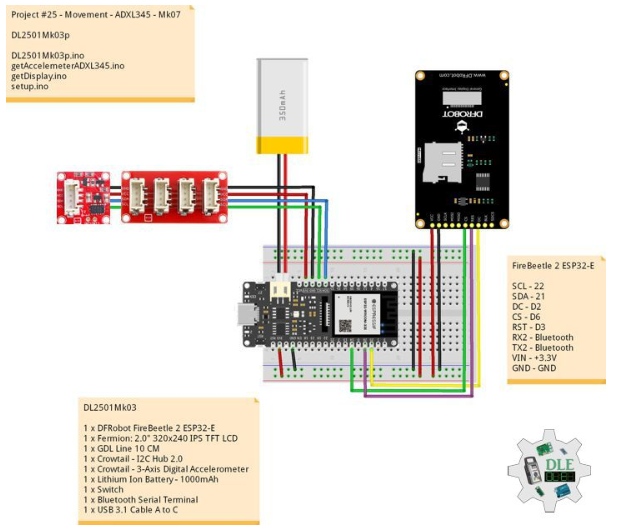

FireBeetle 2 ESP32-E

?SCL - 22

?Sda - 21

?Dc - d2

?Cs - d6

?RST - d3

?RX2 -藍牙

?TX2 -藍牙

?Vin - + 3.3v

?GND - GND

?DL2501Mk03p

?DL2501Mk03p.ino

代碼

// DFRobot Display 240x320

// DFRobot Display 240x320 - UID

void isDisplayUID(){

// DFRobot Display 240x320

// Text Display

// Text Wrap

screen.setTextWrap(false);

// Rotation

screen.setRotation(3);

// Fill Screen => black

screen.fillScreen(0x0000);

// Text Color => white

screen.setTextColor(0xffff);

// Font => Free Mono 9pt

screen.setFont(&FreeMono9pt7b);

// TextSize => 1.5

screen.setTextSize(1.5);

// Don Luc Electronics

screen.setCursor(0, 30);

screen.println("Don Luc Electronics");

// Accelemeter ADXL345

screen.setCursor(0, 60);

screen.println("Accelemeter ADXL345");

// Version

screen.setCursor(0, 90);

screen.println("Version");

screen.setCursor(0, 120);

screen.println( sver );

}

// Accelemeter ADXL345

void isDisplayADXL345(){

// DFRobot Display 240x320

// Text Display

// Text Wrap

screen.setTextWrap(false);

// Rotation

screen.setRotation(3);

// Fill Screen => black

screen.fillScreen(0x0000);

// Text Color => white

screen.setTextColor(0xffff);

// Font => Free Mono 9pt

screen.setFont(&FreeMono9pt7b);

// TextSize => 1.5

screen.setTextSize(1.5);

// Accelemeter ADXL345

screen.setCursor(0, 30);

screen.println("Accelemeter ADXL345");

// Accelemeter ADXL345 X

screen.setCursor(0, 60);

screen.println("X: ");

screen.setCursor(30, 60);

screen.println( x );

// Accelemeter ADXL345 Y

screen.setCursor(0, 90);

screen.println( "Y: " );

screen.setCursor(30, 90);

screen.println( y );

// Accelemeter ADXL345 Z

screen.setCursor(0, 120);

screen.println( "Z: " );

screen.setCursor(30, 120);

screen.println( z );

// Standard Gravity

// Accelemeter ADXL345 Xg

screen.setCursor(0, 150);

screen.println( "Xg: " );

screen.setCursor(40, 150);

screen.println( ax );

// Accelemeter ADXL345 Yg

screen.setCursor(0, 180);

screen.println( "Yg: " );

screen.setCursor(40, 180);

screen.println( ay );

// Accelemeter ADXL345 Zg

screen.setCursor(0, 210);

screen.println( "Zg: " );

screen.setCursor(40, 210);

screen.println( az );

}

本文編譯自hackster.io
