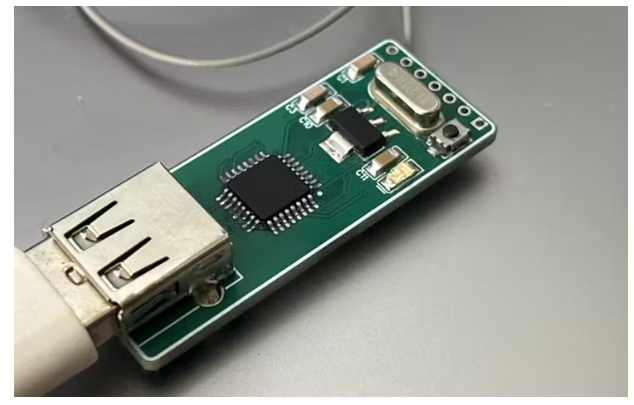

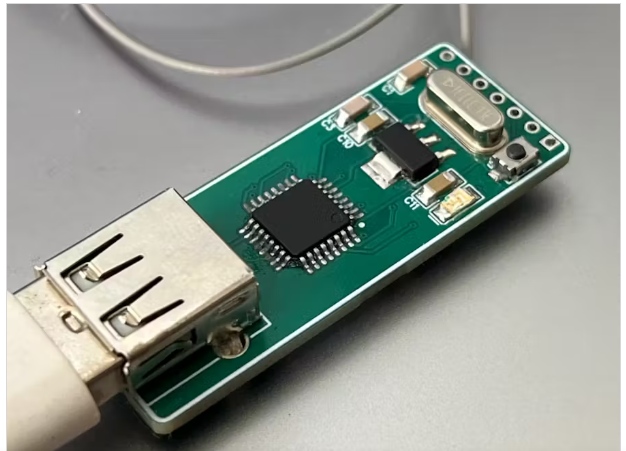

緊湊的PCB與Atmega328P和LoRa RA-02無線通信。包括USB-UART， 3.3V穩壓器和WS2812 LED。

該P(yáng)CB設計的目的是通過LoRa RA-02從PC實現直接無線消息傳遞。Atmega328P-AU微控制器與CH340C USB-UART芯片接口，允許無縫串行通信。母型A USB接口可以讓電路板直接插入PC，而無需額外的適配器。3.3V AMS1117穩壓器和去耦電容器確保穩定運行。對于長途通信測試，它支持電纜擴展。設計為小巧便攜。

本項目采用基于Atmega328P-AU微控制器的PCB設計，實現與LoRa RA-02模塊的無線通信。CH340C USB-UART芯片提供計算機連接，而AMS1117-3.3V穩壓器提供必要的3.3V電源。該電路包括16MHz晶體、去耦電容、WS2812 LED指示燈和復位電路。設計優先考慮緊湊和功能布局，避免不必要的組件。

本文編譯自hackster.io
