開始

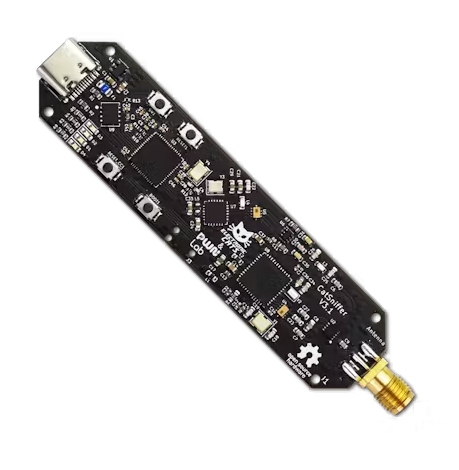

這個項目一開始的意圖是利用BLE門鎖的漏洞來繞過訪問碼。我們計劃使用CatSniffer板來實現這一點，因為它支持許多物聯網協議，包括BLE(低功耗藍牙)。

同樣，我們主要嘗試尋找可能存在安全問題的廉價中國門鎖。由于網上沒有太多關于有安全問題的門鎖的信息，我們想買一堆然后全部測試一下。

在研究了很多門鎖后，我們發現大多數門鎖只會使用BLE進行初始配對。之后，大多數人會切換到Wi-Fi進行實際通信。這將使它幾乎不可能打開門鎖一旦它已配置。

在此之后，項目的重點發生了變化，但是門鎖項目發送包裹的部分并沒有被丟棄，而是我們決定從發送包裹的例子開始。

Sniffle

Sniffle是一個專注于嗅探藍牙5和4.x的BLE項目。最近他們增加了對廣告的支持。這激起了我們的興趣，因為這個項目與CatSniffer兼容。該項目已經有了一個Python腳本，該腳本發布了一個帶有默認設備名稱的默認包。我們想嵌入這個，這樣它就可以在不使用主機的情況下在貓嗅探器上工作。

另一個促使我們與Sniffle項目合作的因素是，最近CatSniffer被添加為官方支持的主板。在此之前，我們必須自己編譯項目才能在CatSniffer上使用它。

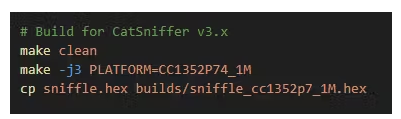

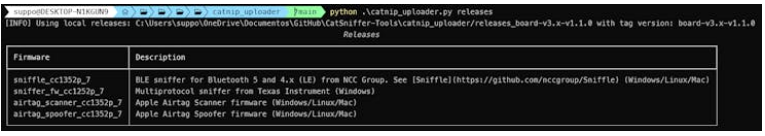

現在我們既可以直接編譯項目，也可以使用Catnip工具直接獲取最新版本。

Sniffle固件通過使用Python腳本從計算機向兼容的TI CC1352/CC26x2 MCU發送命令來使用。Python腳本在計算機上運行，并向運行Sniffle固件的MCU發送UART命令。我們想找到一種直接在黑板上完成所有這些的方法。CatSniffer有一個TI CC1352和一個RP2040。為了實現這一目標，我們決定用Arduino IDE在RP2040上編碼，將命令發送到CC1352。RP2040與PC通信使用Serial0，與CC1352通信使用Serial1。

Python腳本

分析發送命令的Python腳本，我們注意到有幾個不同的腳本用于不同的任務，我們選擇了廣告商.py來滿足我們的需求。

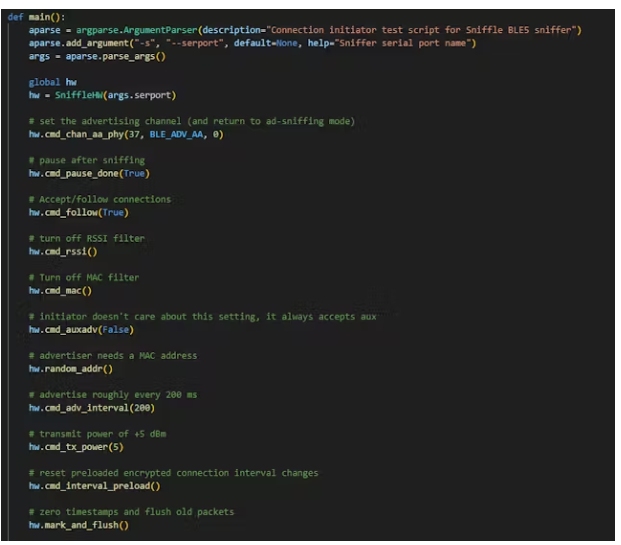

Python代碼相對簡單。首先，為BLE通信配置不同的參數。

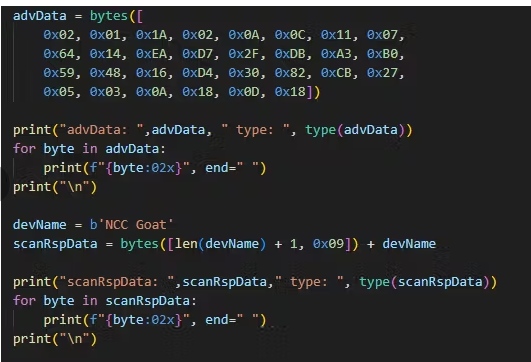

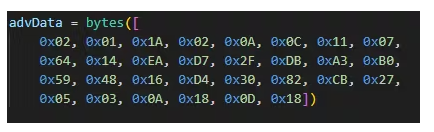

代碼的重要部分在后面。廣告和掃描響應數據在代碼的這一部分中定義。然后使用cmd_advertise函數處理廣告掃描響應數據，進入廣告人模式。

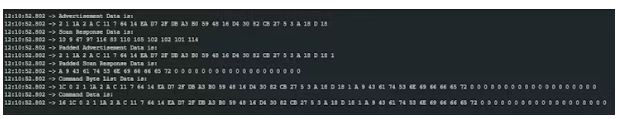

使用print語句，我們檢查了如何格式化和生成信息。

Sniffle HW

Python代碼的主要部分是一個名為sniffle_hw.py的程序。在終端上運行的所有其他腳本都與這個腳本通信。然后該程序?qū)ART消息發送到CC1352上的C代碼。

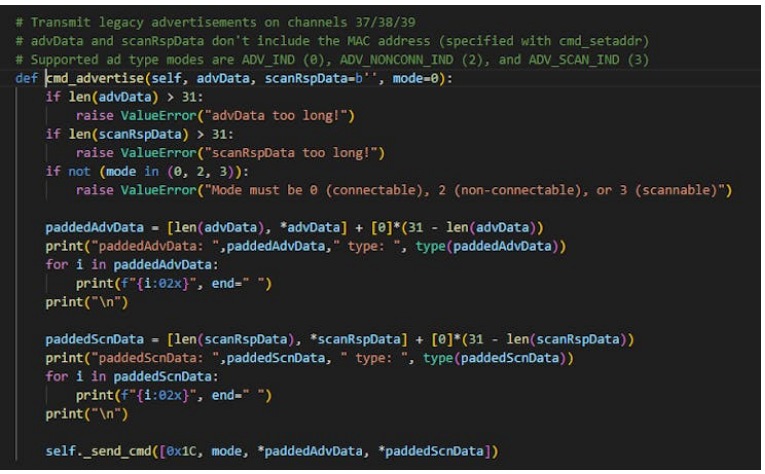

cmd_advertise函數生成廣告和掃描響應數據的填充版本。數據包需要31個字節，所以它們被檢查，如果它們更短，就用0填充。如果數據包較長，它們將被截斷。此函數還檢查模式中的錯誤。我們不斷使用print語句檢查數據。

填充數據后，使用send_cmd將其發送到C代碼。send命令由所有其他腳本和函數共享，用于與C代碼通信。

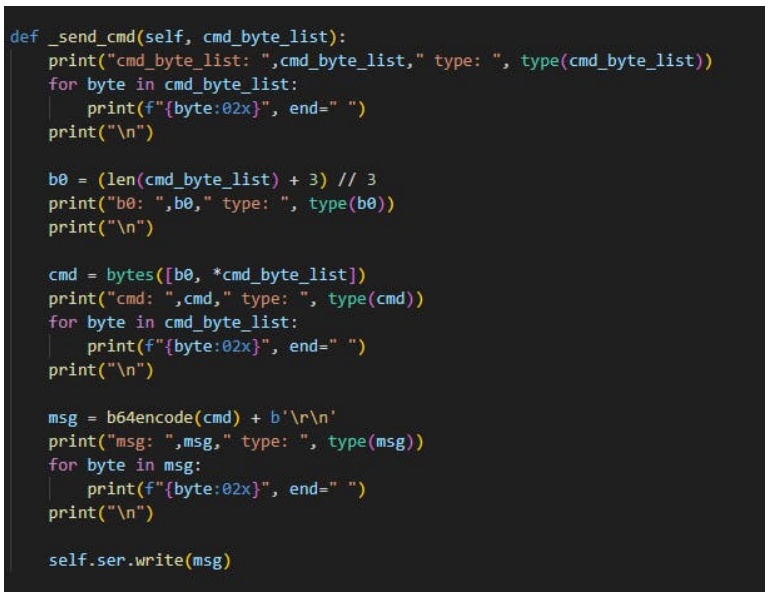

send命令通過組合兩個數據包并添加它們的長度來構建消息。最后，消息用base64編碼并通過UART發送。

RP2040代碼

我們決定直接跳入并嘗試使用Arduino制作相同的代碼，使用Arduino RP2040進行測試，正如Python腳本一樣一步一步地復制創建消息的整個過程。許多部分都是硬編碼的，以避免目前代碼的復雜性，因為它是一個測試。

定義

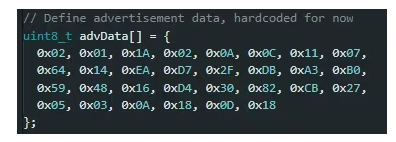

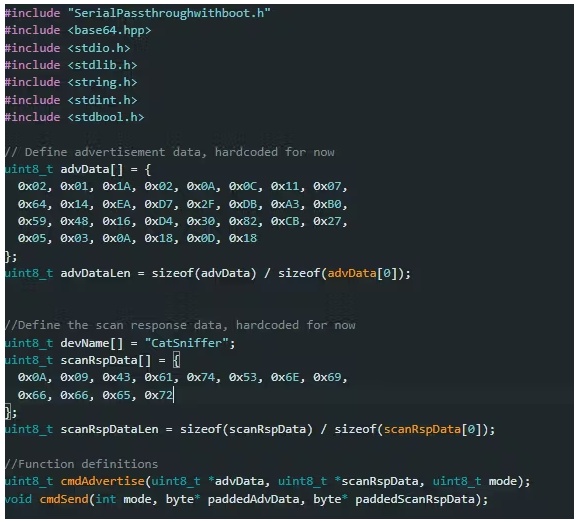

首先，我們添加了一些必要的庫，創建了要發送的數據和數組的大小變量，最后定義了advertise和send函數。我們還從存儲庫中為一些Cat Sniffer引腳定義添加了Serial Pass Through頭文件。

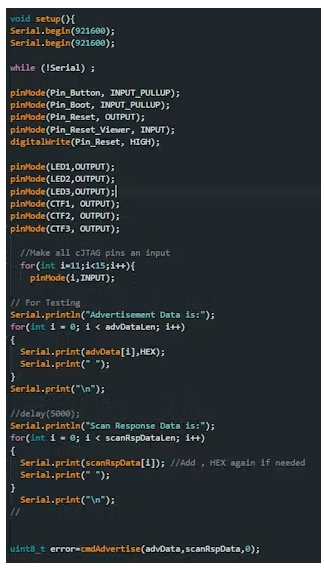

在設置中，代碼初始化串行通道，等待打開串行監視器，并設置一些必要的引腳進行通信。然后，它將一些值打印到串行中，以便能夠?qū)λ鼈冞M行比較。最后，Advertise函數創建消息的其余部分。

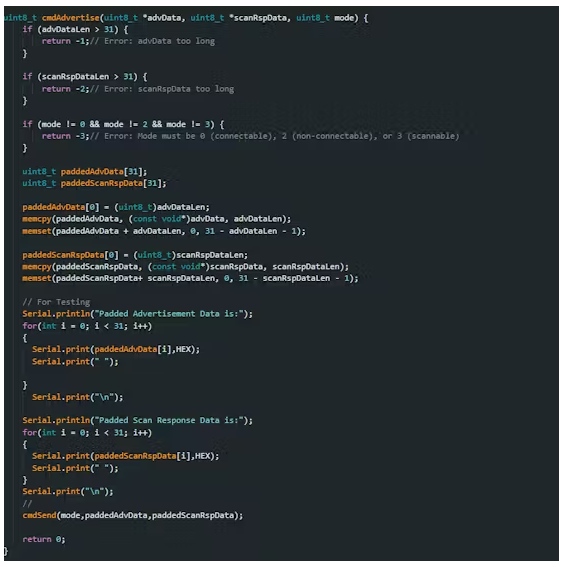

在廣告函數中，代碼填充數據，檢查它們是否具有正確的長度，并從該函數調用“cmd發送函數”來發送數據。它傳遞模式和已經以0作為參數的數據。

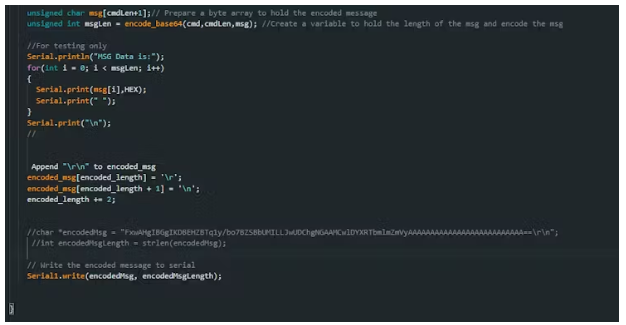

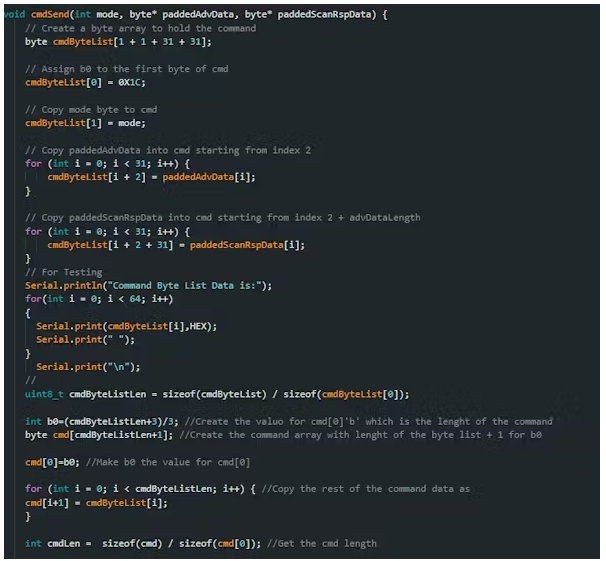

在send函數中，我們創建cmd變量、消息和b0。在這一部分中，代碼變得有點長，因為您必須獲得數組的長度并將它們添加為數組的第一個值，這在C中有點繁瑣。

最后，最后的消息用base64編碼并通過串行1發送。

雖然這段代碼可以正確地創建要發送的數據，但它無法與Sniffle的C代碼建立通信。

永遠不可能得到代碼來響應發送給它的廣告。由于這不起作用，我們嘗試了一些更簡單的方法，直接發送sniffle會發送的base64編碼的數據幀。這也沒有奏效。

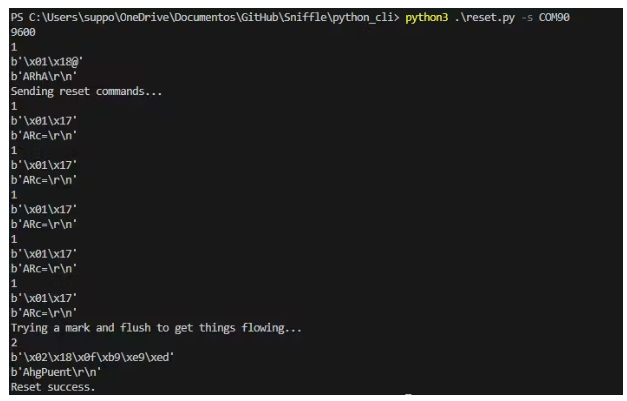

我們還嘗試了另一個Sniffle Python腳本，即reset腳本，并獲得了類似的結果。

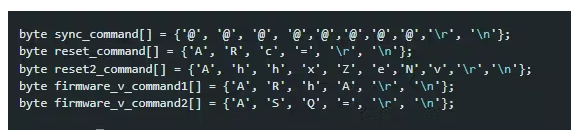

發送的Python數組被復制。

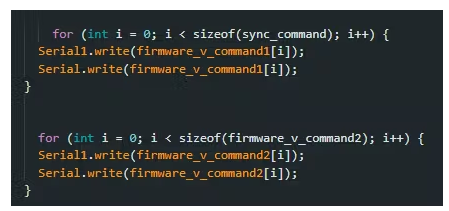

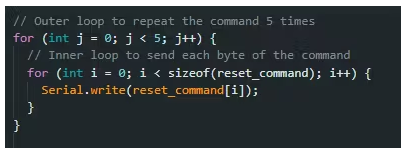

在代碼中，我們創建了一個函數來發送同步命令，然后以與Python腳本相同的方式重置命令5次。

不幸的是，無論我們發送什么，董事會都不會采取任何行動。

Bus Pirate

由于發送值不工作，我們必須找到一種方法來逐位查看數據幀。由于這是一個數字信號，我們考慮使用邏輯分析儀。我們決定用“巴士海盜”，因為我們身邊就有一輛。安裝這些工具來使用Bus Pirate本身就是一個挑戰。Windows上有個bug，我們必須報告才能使軟件正常工作。我們在Bus Pirate論壇上報告了這個漏洞，他們修復了它，但這花了幾天時間。該漏洞主要影響了Bus Pirate用于圖形化顯示數據并解碼數據的Pulse View工具，這正是我們需要做的。Bus Pirate團隊真的很好，很快就幫我們解決了問題。

一旦修復了錯誤，我們使用Arduino對程序進行了一些測試，以學習如何使用它，并成功解碼了兩個Arduino之間的UART通信。

在這之后，希望又回來了!因為我們可以看到幀上的比特。我們嘗試了同樣的事情，但在發射臺CC1352P7-4上使用Sniffle，但這揭示了另一個問題。

大多數來自Sniffle的Bus Pirate數據都是不完整或有錯誤的，這是因為Bus Pirate的最大采樣率是135 ks/s，而Sniffle固件的運行速度是1M或2M。試圖改變固件的速度，但將其降低到1M以下會導致它崩潰。由于這些原因，我們決定使用示波器代替。

示波器

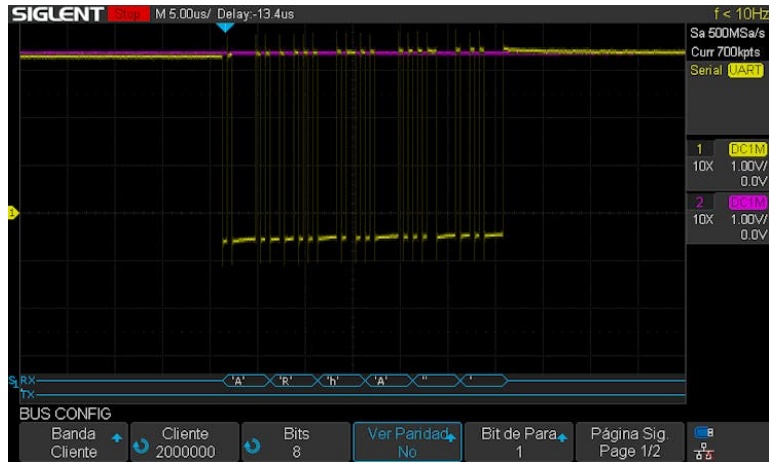

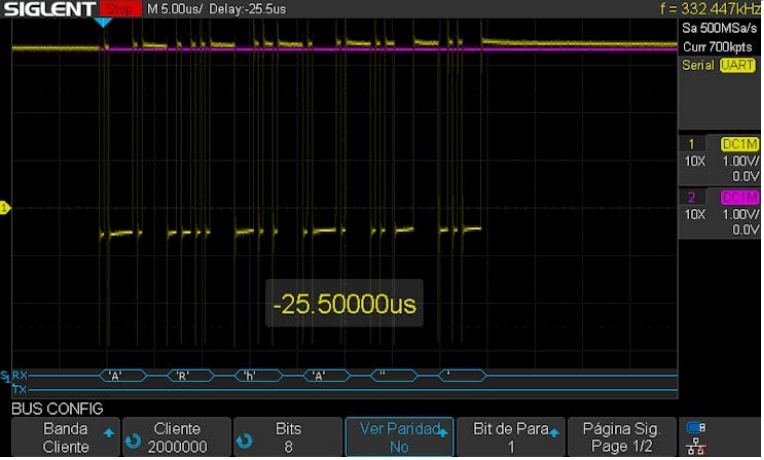

首先，我們在配置示波器上的觸發器以開始測量時遇到了一些麻煩，這是新手(不是新手)的問題。但是，一旦我們有了正確的配置，就只需要將Tx和Rx引腳連接到探針，并運行Python腳本來查看發送和接收的數據。

示波器連接

首先，直接使用Launchpad，使用Python腳本和來自CC1352的響應驗證發送的消息。發射臺有一個CC1352作為貓嗅探器和另一個MCU，為了我們的目的，可以理解為FTDI。

現在我們可以確定消息是正確發送的。我們決定再試一次，這次是創建一個函數來通過串行監聽響應。

然后將Arduino Nano RP2040直接連接到Launchpad，斷開FTDI連接，然后將命令直接發送到CC1352并再次檢查響應。在這一點上，我們確認在這兩種情況下的反應是相同的。

這證實了向固件發送外部命令是可能的。

最終代碼

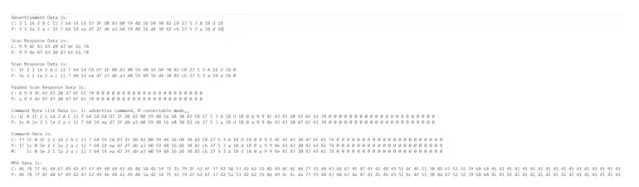

我們決定繼續，回到最初的Arduino代碼。根據我們所學的知識做出一些改變。主要是在命令的制作過程中出現了許多小錯誤。此時，我們能做的最好的事情就是直觀地比較來自代碼和Python腳本的消息。

一旦每個步驟都是相同的，我們決定繼續在CatSniffer上進行測試，繼續并將Sniffle固件加載到CC1352和我們的自定義廣告固件(鏈接在代碼部分)加載到RP2040。為了進行測試，我們在手機上使用了nRF Connect來檢查我們是否能看到我們正在發送的數據包。在掃描BLE設備后，我們可以看到一個列有“CatSniffer”的設備，它的數據包與我們在代碼中定義的相同。

下一個步驟

處理原本不屬于我們的代碼會帶來一些挑戰，尤其是對其進行調整和理解其底層邏輯。然而，這個過程極大地增強了我們對BLE通信如何工作的理解，特別是當涉及到分組構建和傳輸時。

我們的代碼中仍然缺少很多東西。下一步是重點實現掃描響應功能并建立可靠的設備連接。這將允許對BLE通信過程進行更全面的測試和更好的控制，最終更接近于實現項目的原始目標。
