該系統可以檢測障礙物并收集距離和角度信息，并且可以通過移動應用程序通過藍牙進行控制。

Arduino雷達使用Android移動應用程序

本項目是一個由超聲波傳感器和伺服電機驅動的雷達系統。該系統可以檢測障礙物并收集距離和角度信息，并且可以通過移動應用程序通過藍牙進行控制。該系統為用戶提供了目標識別和自動射擊等功能。

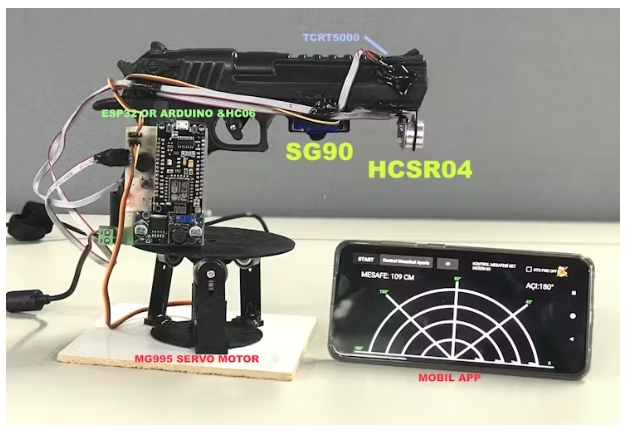

系統的關鍵組件

?HC-SR04超聲波傳感器：用于測量目標的距離。

?SG90和MG995伺服電機：用于雷達掃描和發射。

?藍牙模塊(HC-05 / HC-06/ESP32)：允許數據無線傳輸到移動應用程序。

?ESP32 / Arduino：處理傳感器數據并將其傳輸到應用程序。

?TCRT5000：檢查是否有子彈。

?LM2596電源模塊：為電路供電。

?移動應用程序：允許用戶控制和監視雷達單元的界面。

第一步：如何使用

發送和接收數據

傳感器和伺服電機數據：雷達系統通過藍牙將距離、角度和發射信息發送到移動應用程序。

樣本數據格式：20|25|1|1\rn

?20：距離

?25：伺服電機角度(度)

?1：是否有子彈(1：有，0：沒有)

?1：系統活動狀態(1:running, 0: STOPING)

移動應用命令：用戶可以通過應用程序向雷達系統發送命令。

命令格式示例：fire&set_value&on_off&oto_mode

樣本數據：1&50&1&0\rn

?1：點火命令(1：著火，0：不著火)

?50：目標距離限制(厘米)

?1：系統開/關狀態(1：啟動CMD， 0：停止CMD)

?0：自動模式(1：激活，0：關閉)

移動應用程序和控制面板

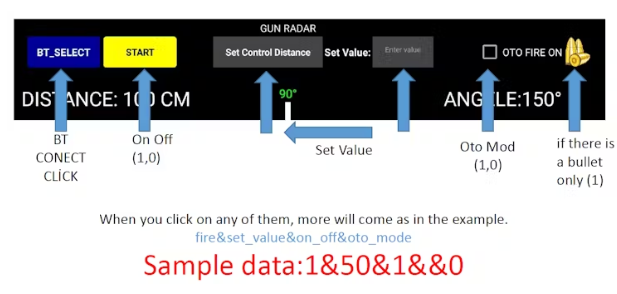

該應用程序為用戶提供以下控制選項：

藍牙連接：按“BT_SELECT”鍵與雷達單元通信。

系統運行/停止：用“開始”按鈕激活系統。

目標距離設置：通過“設置控制距離”輸入距離值。

自動射擊模式：通過勾選“自動射擊”框來激活。

子彈控制：如果有子彈，系統可以被激活。

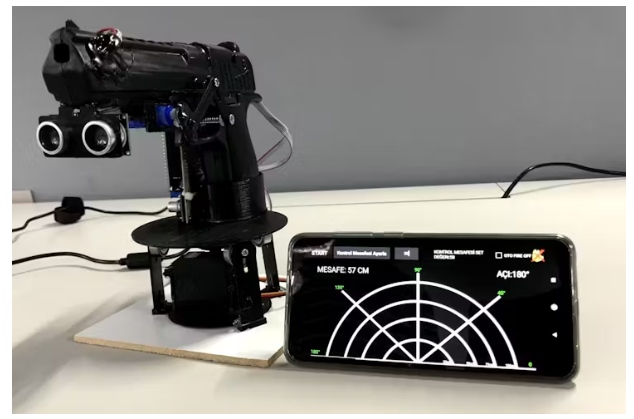

完成的項目版本如上所示。

本文編譯自hackster.io
