在互聯網上的流媒體廣播是司空見慣的今天-但建立自己的ESP32互聯網收音機當然是特別的!在本教程中，您將構建自己的接收器來傳輸您喜歡的電臺。

設置ESP32在線無線電

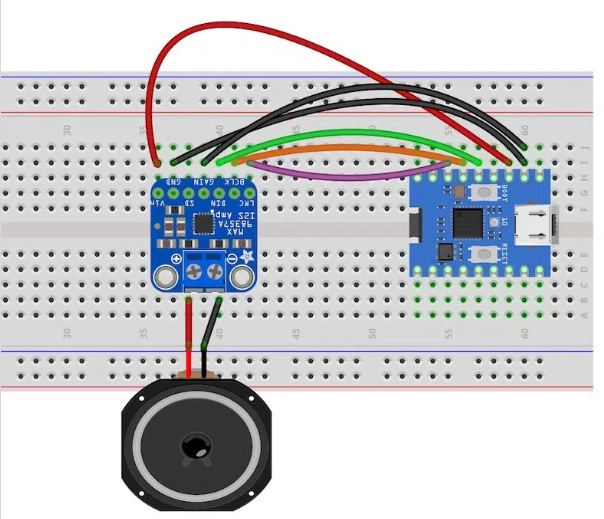

讓我們從流媒體收音機最簡單的電路開始。您只需要ESP32-S3 Zero(例如，來自Waveshare)，放大器模塊和揚聲器。請按照附件中的接線圖進行操作。

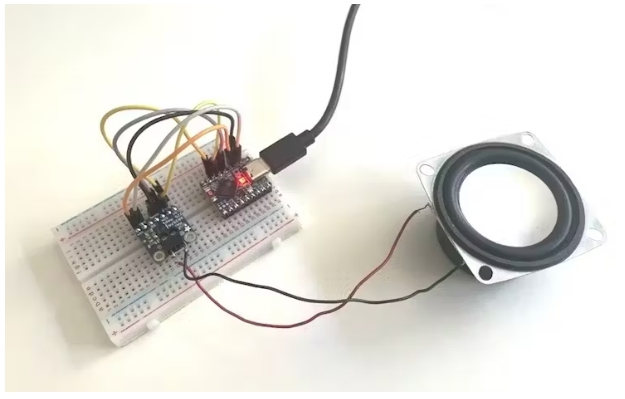

放大器模塊有一個揚聲器插座，在那里你可以用螺絲固定電線。一旦組裝好，你的在線收音機可能是這樣的：

網絡廣播的草圖

你的在線廣播的核心是一個庫，你不會在Arduino IDE的庫管理器中找到-但它可以在GitHub上找到。在這里以ZIP文件的形式下載庫。在Arduino IDE中創建一個新的草圖，并通過sketch > include Library > Add ZIP Library來包含它。

復制草圖，添加您的WiFi網絡憑據，并將其上傳到ESP32。如果您遇到ESP32-S3 Zero的問題，請確認您選擇了正確的單板。它應該與ESP32 S3開發模塊一起工作。此外，檢查是否在Tools菜單中看到USB CDC On Boot：“Enabled”條目。如果設置為Disabled，請相應地更改它。

如果一切設置正確，你應該聽到Byte的聲音。ESP32在線電臺是一家來自德國漢堡的會員資助電臺，播放無廣告的另類節目。

了解ESP32網絡無線電代碼

庫設置

草圖從導入必要的庫開始。標準庫包含在Arduino IDE中，而Audio.h庫需要像前面的說明中提到的那樣單獨下載。

Pin的配置

下面定義了ESP32和放大器模塊之間的連接：

根據您的接線偏好隨意更改這些引腳—只需更新代碼中的相應值。

核心功能

草圖然后初始化一個音頻對象并存儲你的WiFi憑據。在設置功能中，建立串口通信，連接到您的WiFi網絡。兩個關鍵行處理音頻流：

第一行配置卷(值范圍從0到100)，而第二行指定流URL。要收聽不同的電臺，只需將URL替換為您喜歡的廣播流地址，通?？梢栽诰W(wǎng)上找到。

主循環和回調

主循環只包含一個維護音頻流的基本功能。此外，草圖還包括回調函數，可以觸發特定事件，并提供有關當前車站和軌道細節的信息，這些信息顯示在串行監視器中。

升級你的ESP32無線電項目!

增壓你的ESP32收音機!添加電池電源，模擬音量控制，和一個旋轉編碼器站瀏覽。在污染者實驗室查看完整的DIY指南。

另外，學習如何立即保存任何歌曲播放在您的收音機直接到您的Spotify播放列表。

代碼

#ESP32 Internet Radio

#https://en.polluxlabs.net

#include "Arduino.h"

#include "WiFi.h"

#include "Audio.h"

// Connections ESP32 <-> Amplifier

#define I2S_DOUT 2

#define I2S_BCLK 3

#define I2S_LRC 4

Audio audio;

// Wifi Credentials

String ssid = "YOUR NETWORK";

String password = "YOUR PASSWORD";

void setup() {

Serial.begin(115200);

WiFi.disconnect();

WiFi.mode(WIFI_STA);

WiFi.begin(ssid.c_str(), password.c_str());

while (WiFi.status() != WL_CONNECTED) {

delay(500);

Serial.print(".");

}

Serial.println("");

Serial.println("WiFi connected");

Serial.println("IP address: ");

Serial.println(WiFi.localIP());

Serial.println("");

audio.setPinout(I2S_BCLK, I2S_LRC, I2S_DOUT);

// Volume (0-100)

audio.setVolume(10);

// Radio stream, e.g. Byte.fm

audio.connecttohost("http://www.byte.fm/stream/bytefm.m3u");

}

void loop()

{

audio.loop();

}

// Print station info

void audio_info(const char *info) {

Serial.print("info "); Serial.println(info);

}

void audio_id3data(const char *info) { //id3 metadata

Serial.print("id3data "); Serial.println(info);

}

void audio_eof_mp3(const char *info) { //end of file

Serial.print("eof_mp3 "); Serial.println(info);

}

void audio_showstation(const char *info) {

Serial.print("station "); Serial.println(info);

}

void audio_showstreaminfo(const char *info) {

Serial.print("streaminfo "); Serial.println(info);

}

void audio_showstreamtitle(const char *info) {

Serial.print("streamtitle "); Serial.println(info);

}

void audio_bitrate(const char *info) {

Serial.print("bitrate "); Serial.println(info);

}

void audio_commercial(const char *info) { //duration in sec

Serial.print("commercial "); Serial.println(info);

}

void audio_icyurl(const char *info) { //homepage

Serial.print("icyurl "); Serial.println(info);

}

void audio_lasthost(const char *info) { //stream URL played

Serial.print("lasthost "); Serial.println(info);

}

void audio_eof_speech(const char *info) {

Serial.print("eof_speech "); Serial.println(info);

}

本文編譯自hackster.io
