大家好，歡迎回來!這是Pong PRO，一個自制的迷你游戲設備，可以運行Pong。

在這里，我們?cè)趲в?a href="/tags/SSD1306" target="_blank">SSD1306 OLED屏幕的ESP32 Dev板上運行《PONG》，并使用兩個方向按鈕控制桿。然后，所有的東西都固定在獨特的3d打印手柄上，允許用戶正確操作控制器。

這個項目是基于我們以前的Macropad項目的pcb，它本質上是一個ESP32分線，兩個按鈕連接到微控制器和一個124x32 OLED顯示器。模擬兩個手柄，并將項目轉化為一個功能齊全的PONG游戲控制臺。

對于這個項目，我們甚至從頭開始設計了自己的PONG游戲，本文將介紹整個構建過程，因此讓我們從構建開始。

材料要求

這些是這個項目中使用的材料：

?定制PCB(由HQ Next PCB提供)

?ESP32開發板

?按鈕SMD

?SSD1306 OLED 128x32

?PCB壓鉚螺母柱

?M3螺栓

?3D打印部件

三維模型

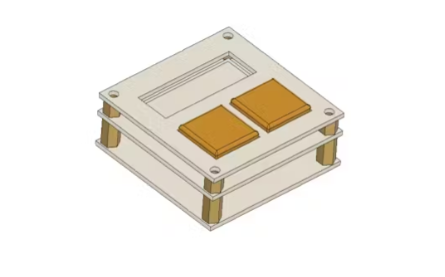

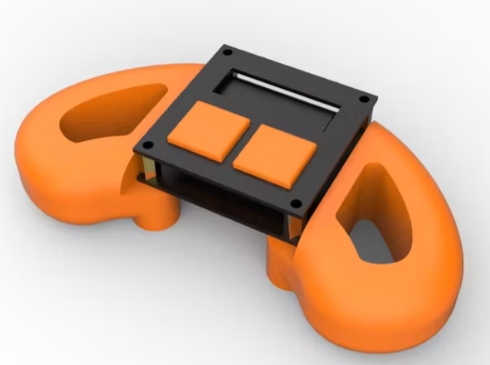

本項目的3D模型由原來的Macropad Assembly組成，由三層組成：頂層，中間層，底層，所有層都通過M2.5 PCB支架連接在一起。在這個設計中，我們刪除了底層，只保留了頂層和中間層。

中間層包含所有電子元件，包括ESP32微控制器板，SSD1306 OLED屏幕和兩個SMD按鈕。頂層作為中間層的非道德蓋板，中間層有三個開口：一個用于OLED顯示器的矩形孔徑和兩個開關致動器。

開關執行器建模并定位在頂層開關開槽和SMD開關旋鈕之間。

由于開關執行器和開關旋鈕彼此完美地放在一起，擠壓開關執行器也會壓住旋鈕，導致開關咔嗒聲。

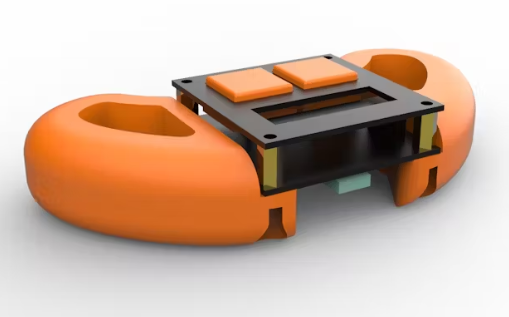

為了符合人體工程學，我們從世嘉創世紀控制器中獲得靈感，設計了兩個手柄部分，使用M2.5 PCB支架連接兩個PCB層。

模型完成后，將開關執行器和手柄導出為網格文件，并使用橙色PLA和0.4mm噴嘴進行3D打印。

PCB設計

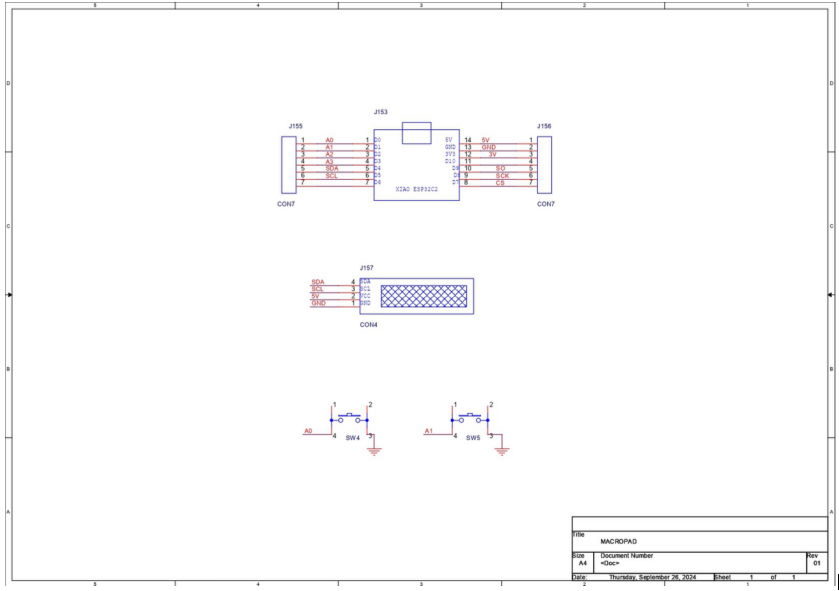

這個項目的PCB設計很簡單;我們使用帶有D0和D1 I/O引腳的XIAO ESP32板將其連接到兩個SMD開關。我們還將OLED顯示器與微控制器結合在一起，微控制器連接到XIAO的I2C端口。

我們根據模型的尺寸創建了兩塊板：頂層板和中間層板。由于中間層板和底層共用相同的形式和安裝孔，所以我們將其用于底層。

HQ NextPCB服務

PCB設計完成后，我們導出Gerber數據，發送給HQ NextPCB取樣。

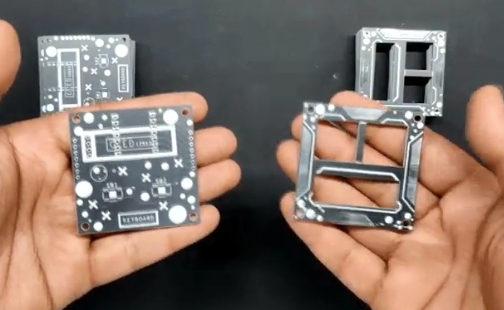

對于中間層和頂層板，有兩個訂單。我們?yōu)橹虚g層和頂層板訂購了一個黑色的帶白色屏幕的阻焊板。

下訂單后，PCB在一周內收到，PCB質量非常好。

另外，我要把HQDFM帶給你，它在很多項目中給了我很大的幫助。華秋的內部工程師開發了免費的制造設計軟件HQDFM，徹底改變了PCB設計師如何可視化和驗證他們的設計。

利用NextPCB的加速器活動，為您的創新項目獲得2個免費組裝的基于rp2040的pcb。

此報價涵蓋所有費用，包括物流，使您的想法更容易，更實惠的生活。SMT服務可能很昂貴，但NextPCB可以幫助您克服這一障礙。只要分享你的相關項目，他們就會處理好剩下的事情。不要錯過這個提升你的科技創作的絕佳機會!

HQDFM：免費在線Gerber查看器和DFM分析工具

此外，NextPCB有自己的Gerber Viewer和DFM分析軟件。

您的設計可以通過他們的HQDFM軟件(DFM)服務得到改進。因?yàn)槲野l(fā)現等待制造商的DFM報告很煩人，所以HQDFM是執行事件前自檢的最有效方法。

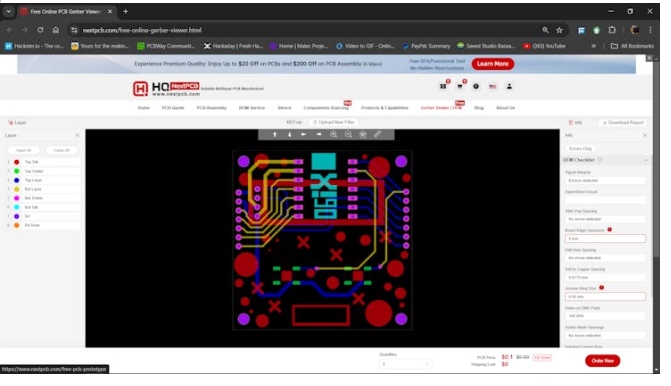

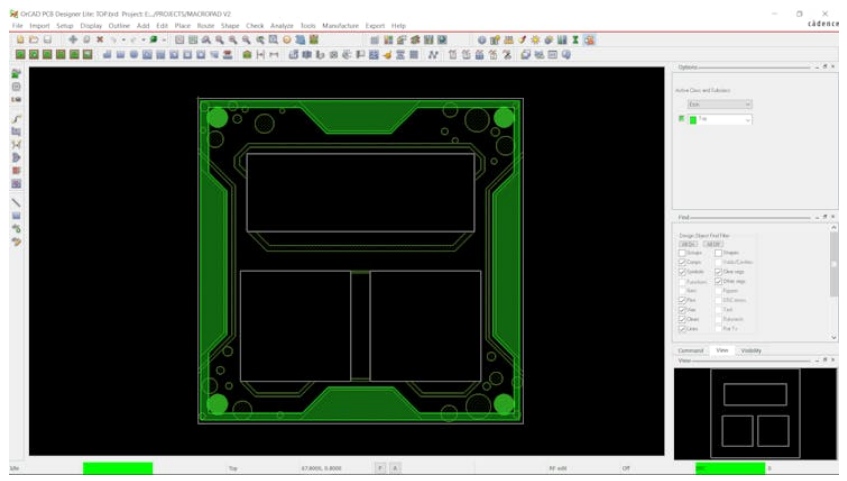

以下是在線Gerber Viewer向我展示的內容。再清楚不過了。然而，對于完整的功能，如DFM分析的PCBA，你需要下載的軟件。在線版本僅提供簡單的PCB DFM報告。

具有全面的制造設計(DFM)分析功能，HQDFM是一個免費的，復雜的在線PCB Gerber文件查看器。

它利用超過15年的行業專業知識提供了對先進制造的見解。如果你想以合理的價格獲得優質的PCB服務，你可以看看HQ NextPCB。

印刷電路板組裝

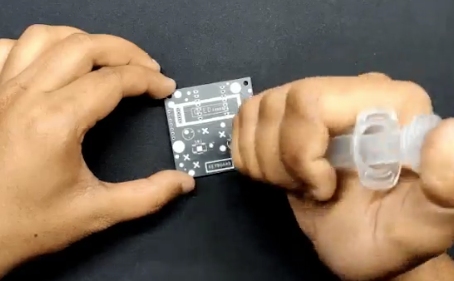

?使用錫膏點針，我們開始PCB組裝過程，將錫膏放在每個組件墊上。

?接下來，我們使用ESD鑷子挑選并放置SMD開關在其位置。

?隨后，我們?nèi)〕鲭娐钒宀⑵浞旁赗eflow熱板上，這將PCB的溫度從下面提高到焊膏融化的點，并且SMD組件都連接到它們的焊盤上。

?我們將從PCB背面插入的兩個CON7母頭引腳連接器的焊盤連接到XIAO微控制器的位置。

?我們從頂部添加OLED后將其焊接到位。

?板裝配現在已經完成。

控制臺組裝

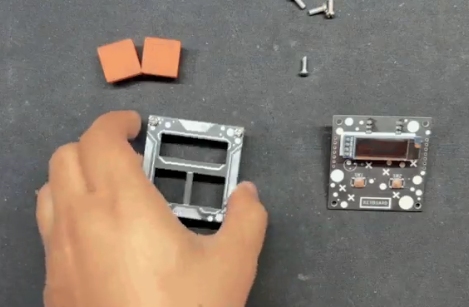

通過四個安裝孔將9mm PCB支架連接到電路板的頂層是我們開始層組裝過程的方式。

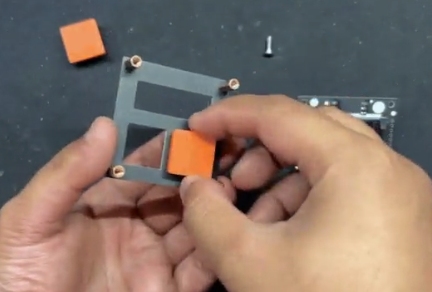

翻轉頂層板，將兩個3d打印的開關插入指定槽位。

接下來，中間層從頂層的底部開始定位。

然后，我們將3d打印的左手和右手手柄放置在中間層上，并用兩個M2.5螺釘固定在PCB支架上。

將兩個手柄連接到連接PCB頂層和中間層的支架后，我們安裝了XIAO ESP32并完成了控制臺組件。

代碼

讓我們看一下我們構建的代碼，這是一個簡單的代碼。

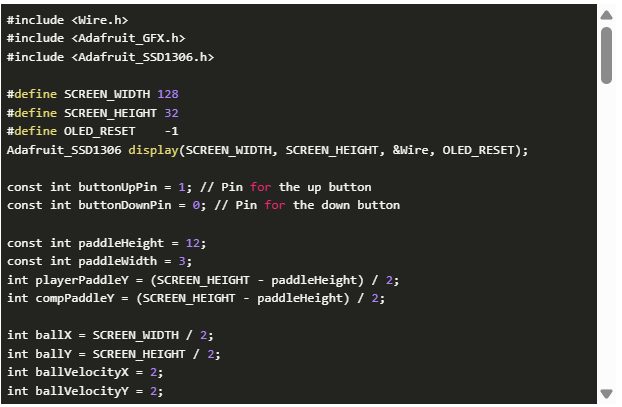

我們用兩個按鈕來控制槳。它包括顯示和按鈕的初始化，跟蹤球拍和球位置的變量，以及處理球運動、球拍控制和碰撞檢測的游戲邏輯。

游戲以“PONG PRO”的歡迎屏幕開始，并在游戲結束時顯示“你贏了!”或“你輸了!”的信息，這取決于玩家或電腦是否錯過了球。然后游戲重新開始下一輪，繼續循環，直到設備關閉。

結果

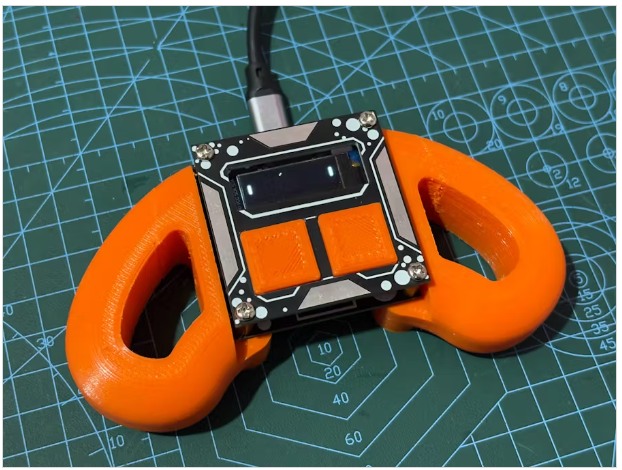

這是這個簡單而有趣的構建的最終結果：一個運行PONG的超級小型手持游戲設備。在這個游戲中，我們的對手是電腦，我們正在和它比賽。當電腦沒有擊中球時，會出現一個閃屏，表明我們贏了;如果我們錯過了球，一個閃屏出現，表明我們已經輸了。

總的來說，這是一個有趣的小項目，幾乎完成;然而，因?yàn)檫@個設備是通過USB端口供電的，我們沒有包括電池，我們將在這個項目的下一個迭代中解決這個問題。
