建立一個數字調頻收音機!沒有手動調諧或電感，只是清晰的立體聲音頻輸出在一個緊湊的尺寸的PCB!

這個項目的重點是一個簡單而強大的FM立體聲調諧器模塊。該模塊的核心組件是RDA5807M，這是一款單片廣播調頻立體聲調諧器，近年來由于其高集成度而受到設計人員的歡迎。這種集成大大減少了對外部元件的需求，簡化了電路設計。RDA5807M支持寬調頻頻段，覆蓋頻率從50 MHz到115 MHz，使其適應全球調頻標準。

此外，它使用低中頻數字架構，通過需要更少的外部部件來簡化設計過程。包含AGC(自動增益控制)功能，即使在信號強度波動的環境中也能確保一致的信號接收。

該芯片的數字立體聲解碼能力提供高質量的音頻輸出，提供豐富的立體聲聲音體驗。此外，RDA5807M的能源效率使其適合便攜式電池供電設備。I2C控制接口允許與微控制器輕松集成，實現直接的數字控制。

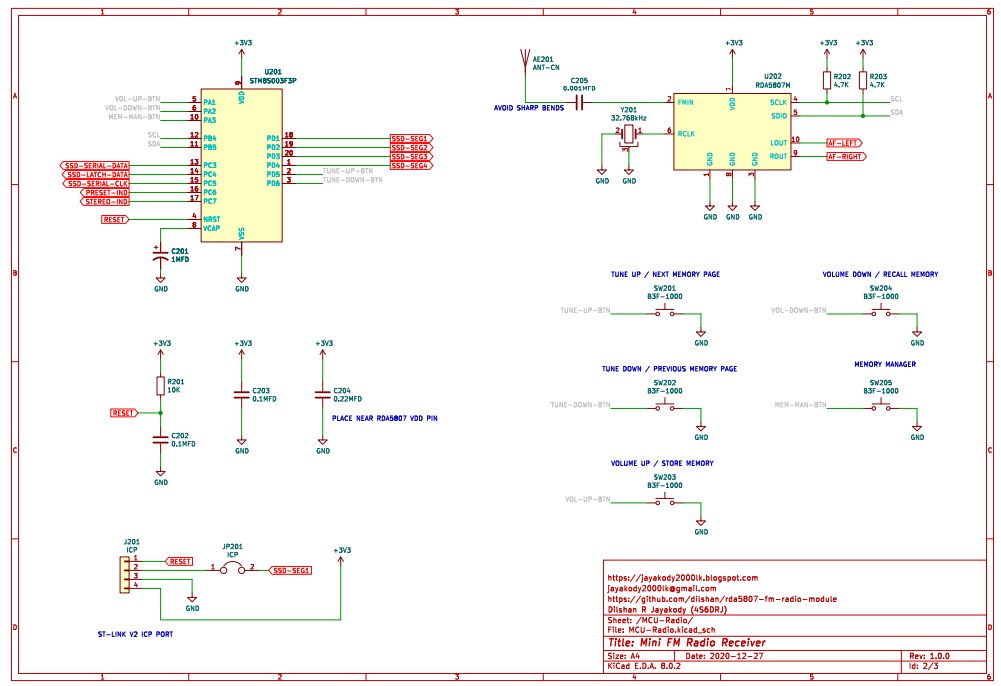

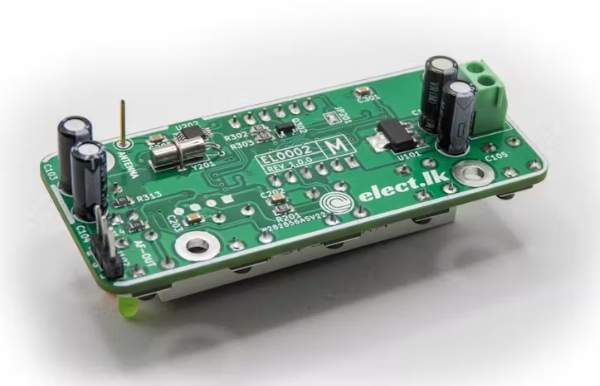

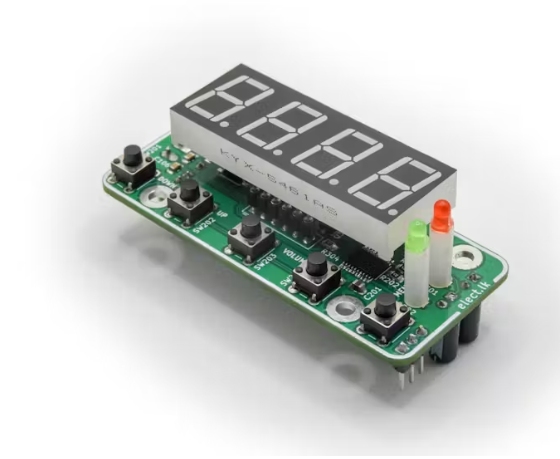

該模塊被設計為一個即用型調頻接收機解決方案，強調緊湊性和易于集成。它集成了RDA5807M IC和STM8S003F3P MCU，以及必要的支持無源元件，標準連接頭和靈活的天線連接選項。該模塊設計用于連接常用的0.56英寸，4位普通陰極LED七段顯示模塊，無需任何焊接。

該模塊緊湊的占地面積使其成為空間有限的項目的理想選擇。重要的是，它的開源設計允許完全的定制和修改。

它提供標準的立體聲音頻輸出與獨立的左和右通道。天線輸入選項允許各種天線類型，確保最佳的信號接收。在測試過程中，我們使用了一根30厘米長的電線作為天線，并成功地清晰地接收了所有調頻電臺。

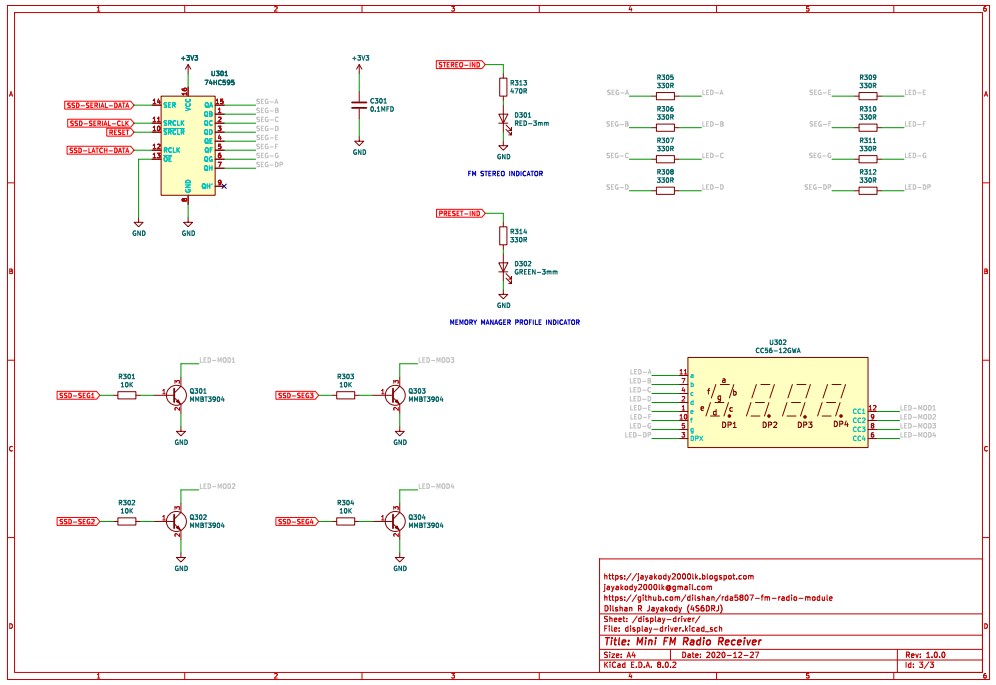

調諧器模塊具有推開關，可在兩個方向上執行自動電臺掃描。固件將模塊的調諧范圍限制在87 MHz到108 MHz之間。此外，它還包括15個級別的數字音量控制和存儲多達10個FM廣播電臺的內存管理器。當前的調諧器頻率顯示在段顯示模塊上，并且有兩個led來指示立體聲接收和存儲管理器狀態。

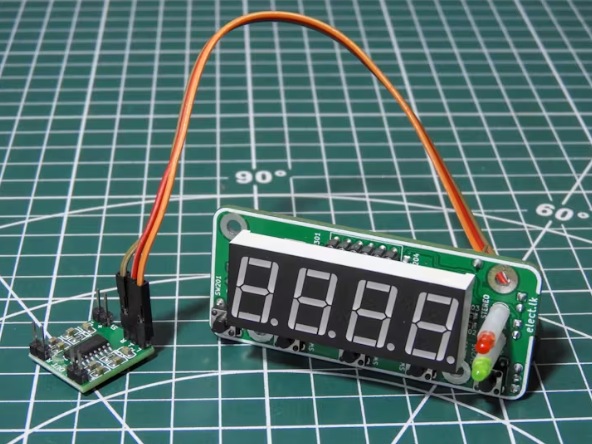

該接收模塊的輸出電平不足以直接驅動揚聲器。因此，為了通過揚聲器實現音頻輸出，該模塊需要與立體聲音頻放大器配對。在測試過程中，我們成功地使用了常用的PAM8403 3W d類音頻放大器與該模塊。

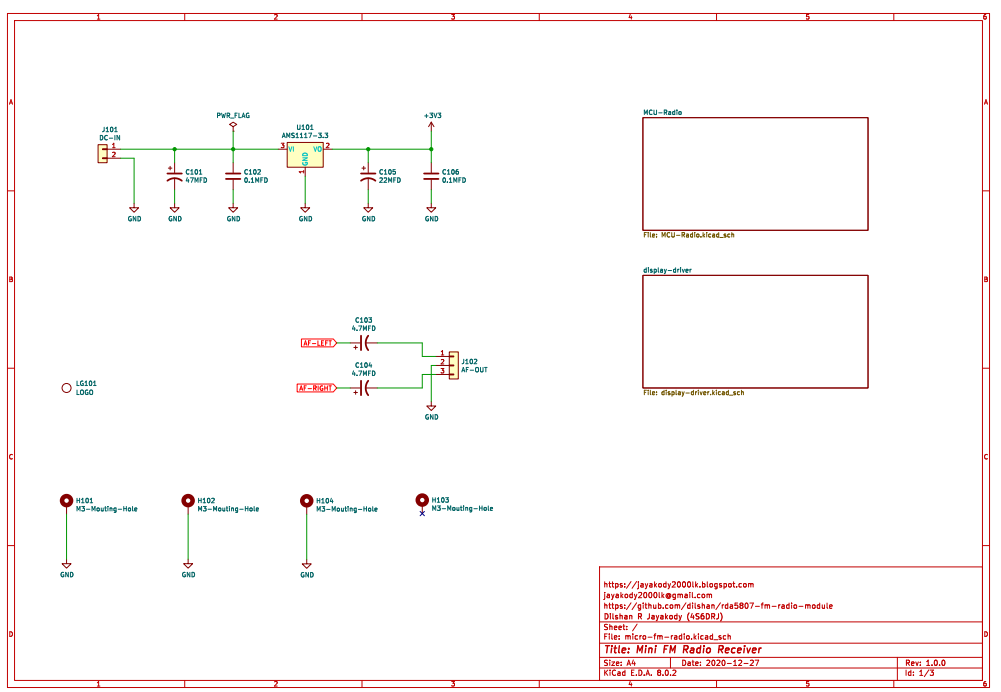

電源通過一個螺旋端子提供，通常需要一個5V和9V之間的直流電源。模塊尺寸為72.85 mm × 32.0 mm。

該項目可在GitHub上獲得，提供原理圖，PCB文件，固件源代碼和全面的文檔。本項目的硬件設計在CERN-OHL-W下授權，而固件則在MIT許可的條款和條件下授權。所有其他資源，包括文檔，均在知識共享署名4.0國際許可協議下發布。

本文編譯自hackster.io
