SimpleFOC(場定向控制)庫實現了一種先進的算法，可確保平穩運行和高度的扭矩，速度和位置控制。無論您是剛剛開始并尋找一種簡單直觀的方法來控制您的BLDC和步進電機，還是您是想要深入研究FOC算法的復雜性以優化特定應用程序和硬件的代碼的高級用戶，本指南都適合您。

通過利用IFX007T BLDC電機驅動器屏蔽和TLE5012B磁角傳感器的功能，您將學習如何使用Arduino的SimpleFOClibrary來創建精確高效的電機控制系統。本指南將引導您完成設置和配置，確保您徹底了解如何實現最佳性能。

了解無刷直流電機和閉環控制

無刷直流電機缺乏物理電刷來換向繞組。相反，它們依賴于電子換向，其中控制器根據轉子位置在電機相位之間切換功率。

開環控制(例如，基本PWM驅動)迫使電機遵循預定義的相位模式?jīng)]有反饋。雖然簡單，但這種方法難以應對不同的負載，缺乏扭矩精度，并且有失速的風險。

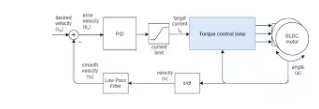

閉環控制通過連續監測轉子位置并相應地調整相電流來解決這些問題。這需要兩個關鍵組成部分：

角度傳感器：測量轉子位置(TLE5012B)。控制算法：動態調節電流(FOC)。

為什么是場定向控制(FOC)?

傳統的控制方法如梯形換向?qū)﹄姍C(jī)相進行獨立處理，導致轉矩脈動，效率低下。FOC采用了更聰明的方法：

數學轉換：FOC將三相電流轉換為旋轉的兩軸系統(d-q坐標)，將扭矩產生(q軸)與磁通(d軸)解耦。

精確控制：通過直接控制扭矩和磁通組件，F(xiàn)OC最大限度地減少損失，減少熱量，即使在低速下也能平穩運行。

硬件

1. IFX007T屏蔽疊加

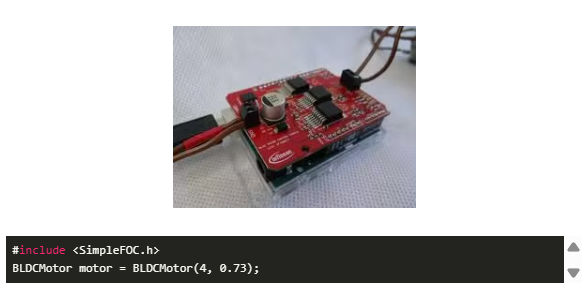

IFX007T電機驅動屏蔽與英飛凌的XMC4700 Relax Kit或任何其他arduino兼容板集成。只需將IFX007T屏蔽板堆疊在XMC板的頂部。這提供了:

3x PWM輸出電機相位

過電流/熱保護

高達40V電機電源兼容性

注意：對于非xmc板(例如Arduino Uno)，請手動連接IFX007T的PWM引腳(U/V/W)并啟用引腳(EN_U/EN_V/EN_W)。

2. 連接TLE5012B角度傳感器

TLE5012B的3線SPI接口簡化了集成：

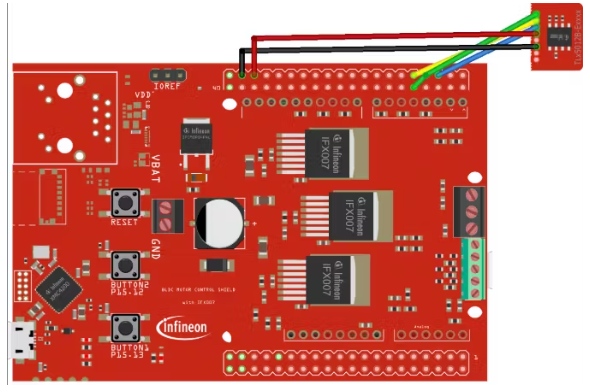

CS (Chip Select)：連接到GPIO引腳。SCK/MISO/MOSI：連接到電路板的專用SPI引腳(見原理圖)。

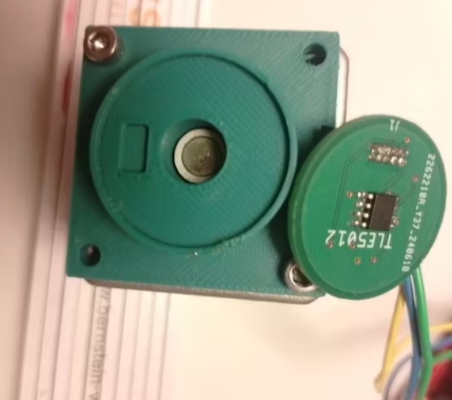

關鍵步驟：安裝傳感器的磁鐵同心電機軸。即使是1毫米的偏差也會降低精度。

軟件安裝

1. 開始使用Arduino IDE和XMC板

要開始使用XMC板編程，您需要設置Arduino IDE。按照我們的分步指南開始使用XMC for Arduino文檔。

開始吧!

準備好一切后，我們準備將第一個代碼示例閃爍到微控制器。為了做到這一點，你必須在Arduino IDE中執行以下步驟：

1.選擇合適的棋盤

一旦安裝了XMC板系列，您可以從菜單中選擇支持的板之一：Tools > board >英飛凌的XMC微控制器。在我們的情況下，我們必須選擇XMC4700放松套件，以便選擇正確的板。

SFOC和TLE5012B(磁角傳感器)

TLE5012是一種通過SPI通信的磁性角度傳感器。它提供了精確的角度測量，這是必不可少的電機控制應用。要將其與SimpleFOC一起使用，我們需要?jiǎng)?chuàng)建一個自定義傳感器類，該類擴展SimpleFOC提供的sensor基類。

我們創建了一個自定義類stle5012sensor，它擴展了Sensor類。這個類將處理從TLE5012傳感器的初始化和角度讀取。

TLE5012傳感器類有：

?用SPI引腳初始化傳感器的構造函數。

?初始化傳感器硬件的init()方法。

?一個以弧度為單位讀取角度的getSensorAngle()方法。

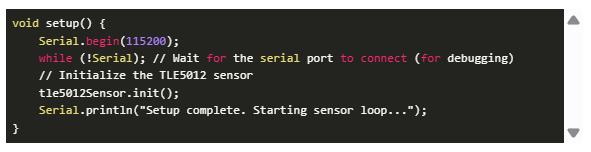

在setup()函數中，我們通過調用TLE5012Sensor類的init()方法來初始化TLE5012傳感器。這將設置SPI通信并確保傳感器準備好提供數據。

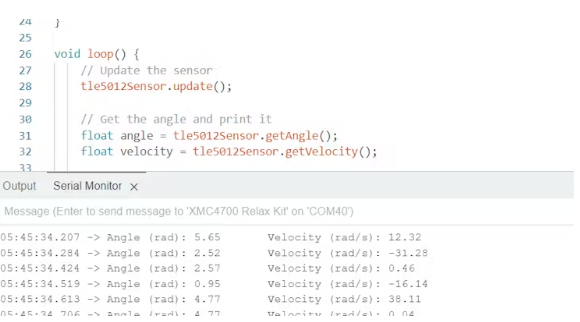

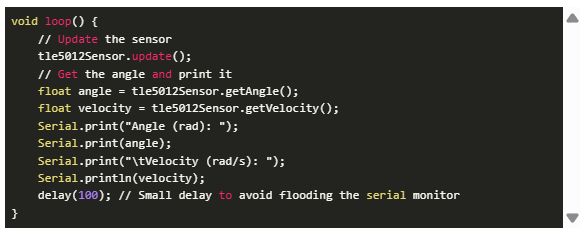

在loop()函數中，我們使用sensor類提供的update()、getAngle()和getVelocity()方法連續讀取傳感器角度和速度。這些值被打印到Arduino的串行監視器上進行調試。

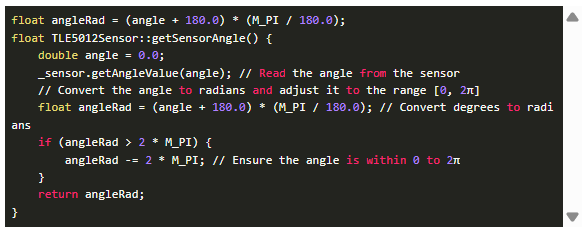

TLE5012傳感器提供以度為單位的角度。我們將其轉換為弧度，因?yàn)镾impleFOC使用弧度進行角度計算。換算公式為：

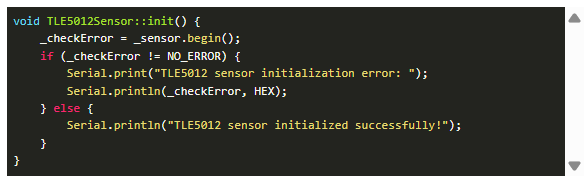

在初始化過程中，我們檢查錯誤并將它們打印到串行監視器(如果有的話)。這有助于調試硬件或通信問題。

將代碼上傳到XMC4700并打開串行監視器(設置為115200波特)。您應該看到每100毫秒打印一次角度和速度值。這確認傳感器工作正常。

通過遵循這些步驟并使用提供的代碼，您可以成功地將TLE5012傳感器與SimpleFOC庫集成!

SFOC和IFX007T(開環控制)

?這將創建一個BLDCMotor類的實例。

構造函數參數為：

極對：電機中的極對數(這里為4)。

R：電機的相電阻，以歐姆為單位(這里為0.73歐姆)。

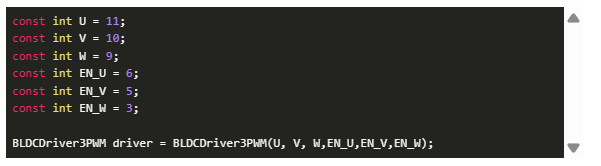

?這些線定義了用于電機相位(U， V， W)和使能引腳(EN_U, EN_V, EN_W)的引腳。

?創建了一個BLDCDriver3PWM實例，它使用三個PWM信號控制電機。

?Target_position是一個浮點變量，以弧度為單位保存電機的目標位置。Commander用于串行通信，允許通過串行命令設置目標位置，電壓限制和速度限制等參數。

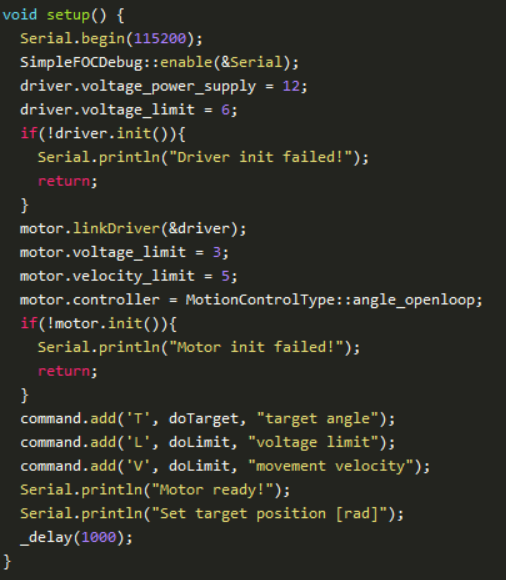

?設置函數初始化引腳、串行通信和電機驅動器。

?設置電源電壓(driver.voltage_power_supply)為12V，限制驅動電壓為6V。

?電機的電壓限制設置為3V，速度限制為5 rad/s。

?運動控制類型設置為angle_openloop，這意味著電機將在開環控制中運行，其中角度控制無反饋。

?Commander配置為允許串行命令設置目標角度，電壓限制和速度限制。

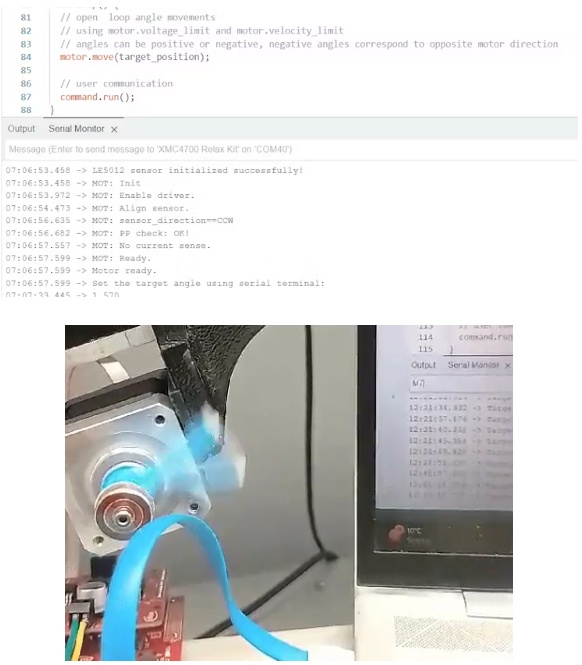

?回路功能使用開環控制將電機連續移動到target_position。

?command.run()允許通過串行命令實時調整電機參數。

SFOC和IFX007T(閉環控制)

TLE5012傳感器向電機控制器提供實時角度反饋。閉環控制：電機利用傳感器反饋精確達到目標角度。串行命令：您可以使用串行監視器通過發送T命令，然后以弧度為單位發送所需的角度來設置目標角度。

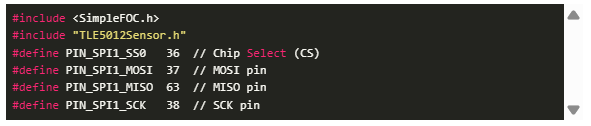

這些引腳用于與TLE5012傳感器進行SPI通信。

TLE5012Sensor對象用SPI引腳初始化。

BLDCMotor對象表示電機，BLDCDriver3PWM對象使用PWM信號控制電機。

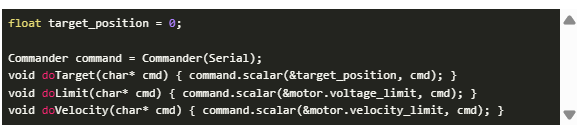

target_angle變量存儲所需的電機位置。Commander類允許通過串行監視器設置目標角度

setup()函數初始化電機、傳感器和驅動器，并配置控制參數。

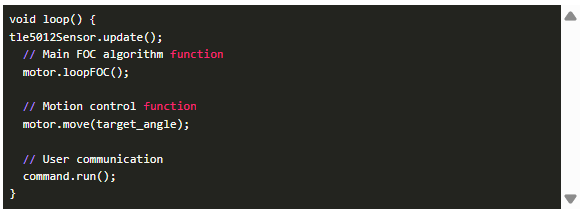

loop()函數持續運行FOC算法，并根據目標角度更新電機位置。

總結

通過結合XMC4700， IFX007T的強大驅動和TLE5012B的精密傳感，您創建了一個非常強大的電機控制系統。簡單的FOC抽象了復雜的數學，讓您專注于應用程序邏輯，無論您是構建CNC機器，機械臂還是自主無人機。

本文編譯自hackster.io
