1. 介紹

1.1這是什么?

這是一個圍棋棋盤游戲系統，我將其命名為“EmoGo / Emotional Go”。兩名棋手輪流在沒有電腦輔助的情況下放棋子。第一個玩家放黑色的石頭，第二個玩家放白色的石頭。每個圍棋棋子都會根據自己的狀態顯示面部表情，這樣就很容易評估整個游戲情況。即使是不熟悉圍棋規則的人也可以通過這些視覺線索輕松理解游戲。

圖1

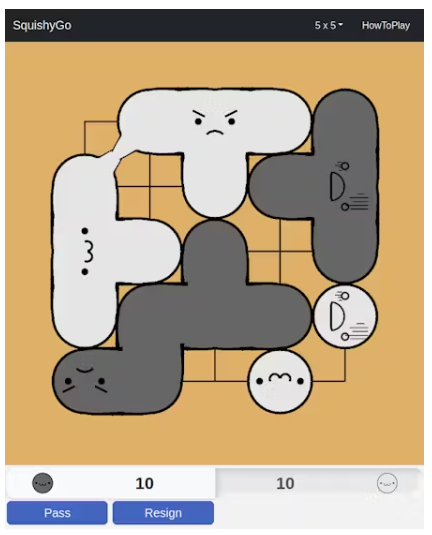

我的靈感來自網頁游戲《SquishyGo》(圖2)。在《SquishyGo》中，你可以用鼠標在網頁瀏覽器上放置圍棋棋子。我覺得如果我們能觸摸圍棋棋子會更有趣，它們有面部表情，所以我做了這個。

圖2：游戲中的SquishyGo。(c) 2023 puyogo.app

1.2等等!Go是什么?

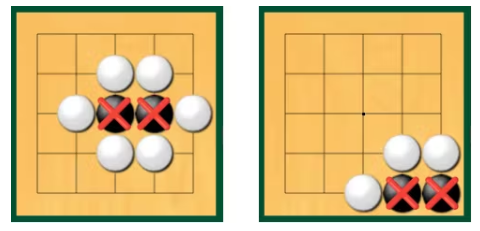

圍棋是一種基于地域的游戲。在職業圍棋中，獲勝者取決于被自己的棋子包圍的區域的大小，在沒有棋子的地方。然而，EmoGo遵循“純圍棋”的規則，即根據每個棋手在棋盤上的棋子數量來決定勝負。玩家只能放置石頭;一旦放置，它們就無法移動。兩名玩家最終會在棋盤上擁有相同數量的石頭。然而，如圖3所示，有特定的情況：如果圍棋棋子完全被對手的棋子或棋盤邊緣包圍，則必須將其移除。在EmoGo中，獲勝的關鍵是移除對手的棋子，同時確保自己的棋子留在棋盤上。

圖3：黑石將被移除。

1.3改變圍棋棋子的面部表情有什么效果?

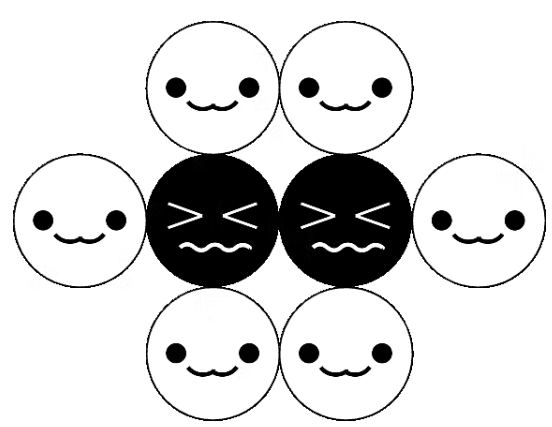

當棋子被對手的棋子包圍時，它們會顯示出一張哭臉(圖4)。一張哭臉的棋子被稱為“死石”，必須從棋盤上移走。在傳統的圍棋游戲中，玩家經常會忘記移除死石，但在這個游戲棋盤系統中，如果你在移除所有哭臉圍棋石之前嘗試放置一個新的圍棋石，任何新放置的石頭也會顯示哭臉，游戲將無法進行。這確保了所有的“死石”被移除時不會出現任何錯誤。

圖4黑石帶哭臉表情

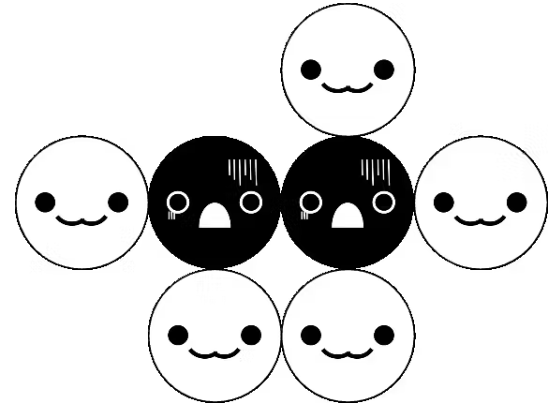

如果棋子在對手下一步棋時變成死石，那么它就會露出一副不安的表情(圖5)。如果你的棋子露出這種表情，那就意味著你有麻煩了。你必須決定是保存這些石頭還是放棄它們。在這個游戲棋盤系統中，圍棋棋子的表情表明了游戲狀態對你是有利還是不利。隨著你對圍棋越來越熟悉，你可以采取行動來防止你的圍棋棋子顯示出這種困惑的表情。換句話說，圍棋棋子上的表情幫助棋手理解圍棋規則，使他們能夠發展基本的戰術思維。

圖5黑石面帶困惑表情

2. 系統結構

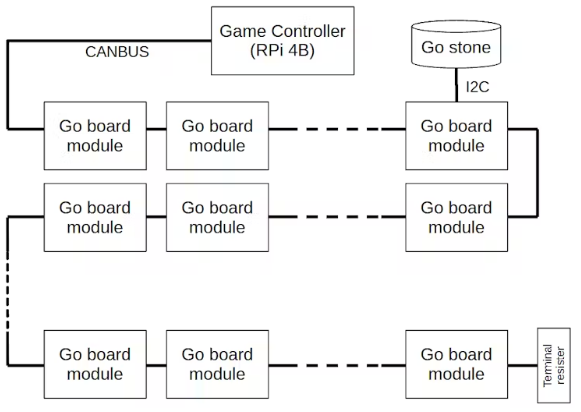

系統總體結構如圖6所示。

圖6系統結構

每個模塊由以下幾個部分組成：

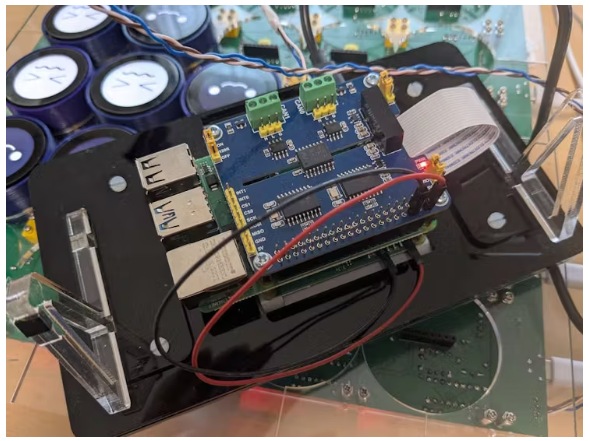

游戲控制器x1(圖7)：該設備管理整個游戲。它通過CAN與圍棋棋盤模塊通信，檢測棋子的位置，并指示棋子上應該顯示哪些面部表情。

?樹莓派4 2GB

?樹莓派7英寸官方觸摸顯示屏

?WAVESHARE 2通道隔離CAN擴展帽樹莓派

圖7游戲控制器

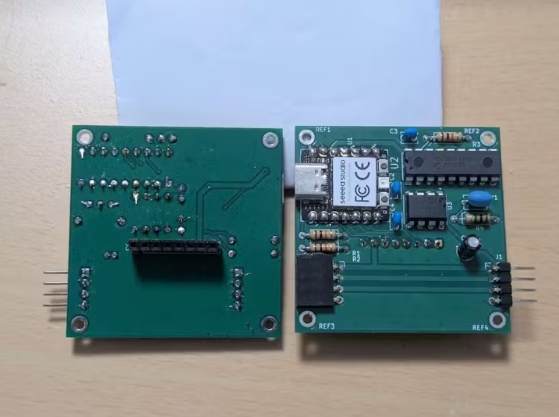

棋盤模塊× 25(對于5x5棋盤)(圖8)：圍棋棋盤上的每個網格都是一個模塊。當圍棋棋子被放置或敲擊時，它會通知游戲控制器，并根據游戲控制器的指示顯示圍棋棋子上的面部表情。

?Seeed Studio XIAO RP2040

?MCP2515 CAN控制器

?MCP2652 CAN驅動

圖8游戲板模塊

Go Stone x25(對于5x5的棋盤)(圖9)：每顆棋子在放置或敲擊時通知其棋盤模塊，并根據從棋盤模塊收到的指令改變其面部表情。

?eeed Studio XIAO RP2040

?圓形顯示為種子工作室肖

圖9

3. 突出

這個項目集成了多種通用技術，而不是專注于一種特定的技術。在本文中，我將解釋這個系統的獨特之處。

3.1可伸縮性

這個系統最初是用5×5板創建的，但可以很容易地適應其他尺寸，如7×7, 9×9或6×8。所有Go板模塊都設計為連接到單個CAN總線，并且可以在總線電氣特性的允許范圍內添加。每個Go板模塊尺寸為50mm × 50mm，其母線和電源線使用引腳頭和引腳插座連接成菊花鏈，可以將多個模塊連接在一起。

輔助板用于連接Go板的上下兩端的母線和地，使模塊呈方形配置。電源也通過這些輔助板提供。連接在頂部和底部方向的輔助板將電源線分開，從而可以限制提供給Go板模塊的每個水平行的電流。一個帶有圍棋石的圍棋板模塊需要大約100mA的電流。在這種實現中，電源被分成三條線，每條線能夠處理高達1A。

3.2同步

我想要實現的一個關鍵功能是同步閃爍：當一個Go石頭被點擊時，所有連接的石頭(包括被點擊的那個)都會同時閃爍。由于每塊石頭都需要改變外觀或眨眼，所以它必須與游戲管理設備進行交流。挑戰在于如何有效地實現這種同步。

雖然無線通信可以廣播，但由于在展覽場地可能受到干擾，我沒有使用它。我考慮了幾種有線通信協議：SPI， I2C， RS485和CAN。由于廣播通信的限制，SPI和I2C被淘汰。雖然RS485支持與單板模塊的單獨和廣播通信，但它需要實現自定義協議。這個額外的處理可能會使RP2040負擔過重，從而可能導致同步問題。

最后，我選擇了CAN協議，因為它的控制器可以本地實現個人和廣播通信。這種選擇減少了RP2040上的處理負載，并將同步問題最小化。雖然為每個板模塊配備MCP2515 CAN控制器會增加當前的成本，但我們預計未來將通過用XIAO RA4M1取代XIAO RP2040來降低成本，這將消除對單獨CAN控制器的需求。

每個單板模塊根據其位置分配一個唯一的XY ID。使用此ID，通過以下CAN ID處理通信：

?0x4XY：游戲控制器發出指令，指示圍棋石改變面部表情或準備眨眼

?0x6XY：當圍棋棋子被放置、移除或敲擊時，從棋盤模塊發送給游戲控制器

?0x1FF：廣播到所有準備閃爍的石頭，觸發它們同時閃爍

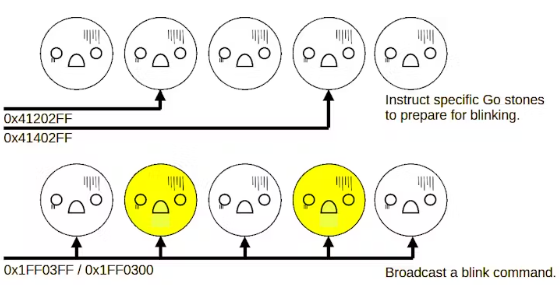

例如，要使編號為0x12和0x14的石頭閃爍(如圖10所示)，其過程如下：

?游戲控制器向編號為0x12和0x14的石頭發送0x02FF消息，使這些棋盤模塊進入閃爍狀態。

?然后游戲控制器廣播消息0x1FF03FF(開)和0x1FF0300(關)。只有處于blink-ready狀態的單板模塊(0x12和0x14)響應這些命令，其他模塊都忽略這些命令。這使得同步眨眼只是選定的圍棋石頭。

這種交流機制確保了眨眼的無縫發生，避免了玩家出現任何明顯的同步延遲。

圖10、閃爍信息

3.3熱插拔Go石

圍棋板模塊使用GPIO檢測圍棋石的存在。板模塊上的GPIO被拉起并通過中斷監視變化。當GPIO狀態為HIGH時，表示沒有stone存在;當為LOW時，表示已經放置了一個石頭。

當引腳插座連接時，電源供應給Go石。然后，stone模塊初始化其顯示和其他必要的組件。初始化完成后，Go石將其GPIO設為LOW，向板模塊發出已放置石的信號。

當放置和移除圍棋時，可能會產生類似于抖音的瞬態噪聲。為了緩解這種情況，板模塊通過檢測高到低和低到高轉換來處理GPIO中斷。初始狀態改變后，系統等待500 ms，然后重新檢查GPIO狀態，以確認石頭是否真正放置或移除。在此等待期間，任何GPIO更改都將被忽略。

這種方法確保了可靠和穩定的檢測圍棋石附著和脫離。

3.4 Go Stone設計和銷頭

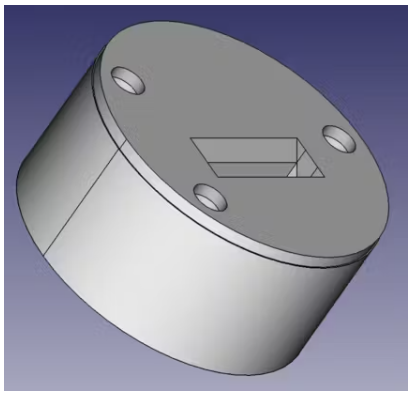

Go寶石是圓柱形的，在它們的底部有連接的銷頭。外殼的設計是為了保護用戶的手指不受別針的傷害。銷頭從中心偏移，防止放置時方向不正確。

引腳頭開口呈45度角，便于連接到電路板模塊(圖11)。這種設計允許界面自然對齊，因為石頭在放置過程中旋轉。當放置石頭時，引腳插座與板模塊平滑嚙合，在連接過程中產生石頭被輕輕“拉入”的感覺。

圖11圍棋的底部。

4. 討論

4.1物聯網的理想形態

物聯網未來的一個愿景是，環境變化被記錄在網絡中，物體會做出相應的反應。在這種情況下，即使是一個簡單的圍棋石頭也會成為網絡連接，能夠傳達其狀態并對變化做出反應。這個項目展示了“萬物相連的世界”的概念。

展覽參與者提出了與這一愿景一致的見解，表明將眾多日常物品納入物聯網可以為游戲和創意領域開辟新的可能性。

4.2物理交互

雖然很難量化，但展會參與者的反饋顯示了與網頁游戲的明顯差異。雖然游戲可以通過瀏覽器和鼠標玩，但處理物體的觸覺體驗提供了實時反饋，為游戲體驗增添了重要的維度。

目前，圍棋棋子的表情只會根據游戲狀態而變化。然而，如果系統能夠檢測到玩家如何處理石頭，并將這些互動反映在石頭的反應中，它便能夠提高玩家的粘性和情感聯系。這表明在物聯網支持的游戲體驗中，更深層的物理和情感融合是有希望的。
