1. 電感基礎概念
電感，作為閉合回路的一種固有屬性，描述了導線內電流變化時，在導線及其周邊所產生的交變磁通。它定義為磁通量與生成該磁通的電流之比，用公式表示即為L=Φ/I。其中，NBS/I表示磁通量與電流的比值，而dΦ/dI則反映了磁通量隨電流變化的速率。
電感的特性詳解：
在直流電路中，電感呈現出極低的電阻，幾乎相當于短路狀態。然而，當交流電流流過時，電感會展現出其獨特的阻止電流變化的能力。具體而言，流過電感的電流不會發生瞬間突變，而是逐漸變化。正是基于這一特性，電感在電子產品中扮演著重要角色，如作為濾波線圈、諧振線圈等，為電路的穩定性和性能提供有力支持。
電感，作為電子工程中的一項關鍵參數，對于理解電路行為和設計具有不可或缺的作用。它反映了電路中磁場能量存儲與轉換的能力，與電容、電阻等元件共同構成了電子系統的基礎。電感的基本單位是亨利，其大小取決于線圈匝數、線圈面積、線圈長度以及線圈中的電流變化率等多個因素。在電路中，電感通常用于濾波、諧振、阻抗匹配以及信號處理等關鍵環節。
電感器的定義與工作原理
電感器，一種基于電磁感應原理的元件，能夠存儲電能并轉化為磁能。當通過的電流發生變化時，電感器會產生電動勢，這一特性使其具有抵抗電流變化的能力。實際上，任何能夠產生自感或互感作用的器件，都可以被歸類為電感器。
電感器的結構簡單，可以是僅由導線空心繞制的幾圈，或者是在磁芯上繞制的幾圈導線。盡管結構相似，但不同繞制匝數或是否使用磁芯的電感器，其電感量會有所不同。具體來說，繞線匝數越多，電感量會相應增大;而在相同匝數的情況下，增加磁芯后，電感量也會有所提升。
2.1 電感的構成
電感，這一在電子工程中不可或缺的元件，其構成主要包括線圈和鐵芯。線圈，作為電感的基礎，通過匝數、面積、長度以及電流變化率等多個因素影響電感的大小。而鐵芯，則起到了增強磁場、提高電感系數的作用。在電路中，這樣的構成使得電感能夠有效地進行磁場能量的存儲與轉換，從而在濾波、諧振、阻抗匹配以及信號處理等多個方面發揮關鍵作用。

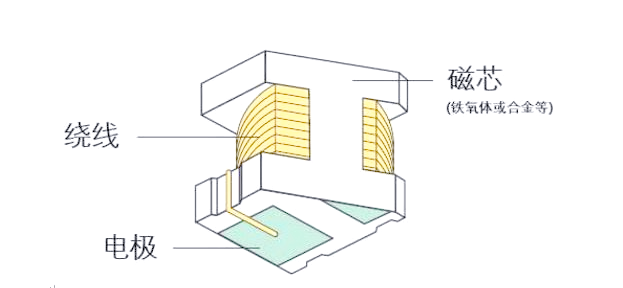

圖1.1展示了電感器(繞線)的實物模型，其中線圈是電感的核心部分，負責傳導電流并產生磁場。線圈的材質和結構對電感性能有著顯著影響。例如，單股漆包線適用于一般應用，而扁平線則在大電流場合下表現更佳。此外，多股細漆包線通過降低表面電阻來減少損耗，這在無線充電系統中尤為關鍵，因為高頻交流電流會引發趨膚效應，增加損耗。
在選擇磁芯材料時，我們通?？紤]合金磁材料、磁粉芯和鐵氧體等。鐵氧體又可分為錳鋅鐵氧體和鎳鋅鐵氧體兩類。錳鋅鐵氧體在低頻場合下表現出色，而鎳鋅鐵氧體則更適合高頻應用。此外，屏蔽也是電子設備中不可或缺的一環，因為電感器的漏磁通與其他線圈的磁耦合可能導致電感值變化，進而產生噪聲。有效的屏蔽措施對于確保電感性能的穩定至關重要。
①無屏蔽型電感器
②樹脂屏蔽(半屏蔽)型電感器
③全屏蔽型電感器
④金屬一體成型電感器
這四種類型的電感器在屏蔽效果上各有差異，選擇時需根據具體應用場景和性能需求進行考量。

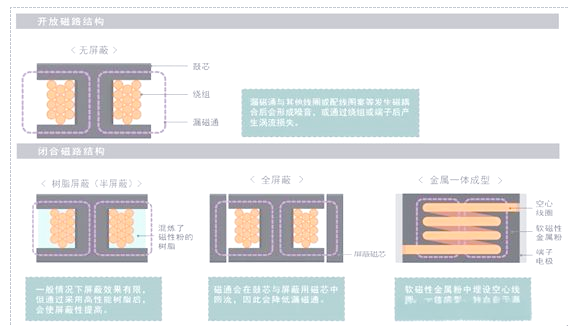

圖1.2展示了電感器的屏蔽模型，包括無屏蔽型、樹脂屏蔽(半屏蔽)型、全屏蔽型以及金屬一體成型電感器。這些不同類型的電感器在屏蔽效果上有所不同，因此選擇時必須根據實際的應用場景和性能要求來仔細考慮。
3.2 電感的關鍵參數
電感量、額定電流、直流電阻(DCR)以及工作溫度。
4.3 電感相關知識點
1.3.1 保管期限
通常，電感產品應在交貨后的12個月內使用，部分產品則要求在6個月內使用。若超過規定期限，必須確認其可焊性后方可使用。
1.3.2 失效模型
電感的失效可能由以下幾種情況引起：
(1) 過電流超出規格范圍，導致線圈斷線，使電感進入開路狀態。
(2) 過電流超出規格范圍，無法維持線圈間的絕緣，進而導致電感值降低。
(3) 在(2)的情況發生后，若更大的過電流通過，電感將再次進入開路狀態。
1.3.3 電感值
電感值被規定為1、1.5、2.2、3.3…等數值，這是基于無源器件公差的標準數列來考慮的。

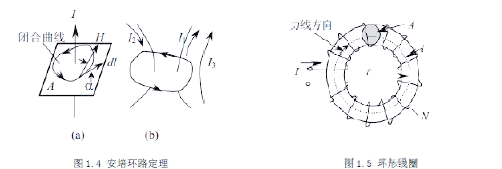

5.1 安培環路定理
這一重要的物理定理，揭示了電流與磁場之間的深刻聯系。它指出，在電流產生的磁場中，矢量H沿任意閉合曲線的積分等于該閉合曲線所包圍的所有電流的代數和。這一發現為磁場的研究提供了有力的理論支持，是物理學發展歷程中的一塊重要基石。
以環形線圈為例，我們進一步探討安培環路定理的應用。假設環內介質均勻，線圈匝數為N，我們選取磁力線方向作為閉合回線的方向，并沿著以r為半徑的圓周閉合路徑l進行積分。根據安培環路定理的公式，我們可以得到該路徑上的磁場強度積分結果。這一應用不僅加深了我們對安培環路定理的理解，還展示了其在解決實際問題時的有效性。
6.2 磁芯的磁化
物質的磁化離不開外磁場的作用，而被磁化的物質則被稱為磁介質。當鐵磁物質被置于磁場中時，其磁感應強度會顯著增強，這一現象被稱為鐵磁物質的磁化。電流是產生磁場的原因，但不同介質中電流產生的磁感應強度各有差異。例如，在相同條件下，鐵磁介質中的磁感應強度遠大于空氣介質。為了量化這種差異，我們引入了磁導率μ這一概念，它表征了物質的導磁能力。在介質中，μ越大，該介質中的磁感應強度B也就越大。確立了磁導率的概念后，我們可以得出磁感應B與磁場強度H之間的比值僅與產生磁場的電流有關，即B=μH。
理想電感是儲能器件，本身不消耗能量，只是吸收或釋放磁場能量。
理想電容是儲能器件，本身不消耗能量，只是吸收或釋放電場能量。
電流激勵電感產生的電壓與通過電流的變化率成正比;電感通直阻交。
電壓激勵電容產生的電流與電壓的變化率成正比;電容隔直通交。
電感阻止通過的電流躍變，而是平滑連續地向目標流值變化。
電容阻止兩端電壓躍變，而是平滑連續地向目標電壓值變化。
正弦電流通過電感時，兩端產生相同頻率的正弦電壓。
正弦電壓激勵電容時產生相同頻率的正弦電流。
通過電感的交流信號頻率越大，信號通過電感受到的阻力越大;直流信號通過時，阻力為0，等效于短路。
激勵電容的交流信號頻率越大，信號通過電容受到的阻力越小;直流信號激勵時，阻力為無窮大，等效于斷路。
電感器件的電感值L越大，存儲磁場能量的能力越強;阻止通過電流躍變的能力越強;交流信號通過的阻力越大。
電容器件的電容值C越大，存儲電場能量的能力越強;阻止激勵電壓躍變的能力越強;交流信號通過的阻力越小。
電感的特性
1. 阻礙電流變化: 電感中的電流不能突變，當電流增大時，電感會產生反向電動勢阻礙電流增大;當電流減小時，電感會產生正向電動勢阻礙電流減小。
2. 通直流阻交流: 電感對直流電相當于短路，對交流電則呈現感抗，阻礙交流電通過。
3. 儲能特性: 電感可以將電能以磁場的形式儲存起來，并在需要時釋放。
電感的應用
電感在電子電路中應用廣泛，以下列舉幾個典型應用：
1. 濾波: 利用電感的感抗特性，可以濾除電路中的高頻噪聲，例如電源濾波電路中的扼流圈。
2. 振蕩: 電感與電容可以組成 LC 振蕩電路，用于產生特定頻率的信號，例如收音機中的調諧電路。
3. 能量轉換: 電感可以用于變壓器、電動機等設備中，實現電能的轉換和傳輸。
