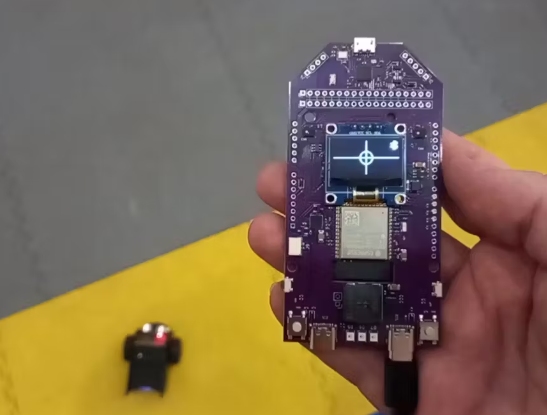

該設備基于安裝了開發人員軟件的DevBoard。該板通過藍牙連接到受控設備，并傳輸識別的語音命令及其傾斜角度。用戶將這個“遙控器”握在手中，使用傾斜和語音命令來控制機器人或其他他適應的設備，以便與電路板一起工作，我希望這篇文章能有所幫助。

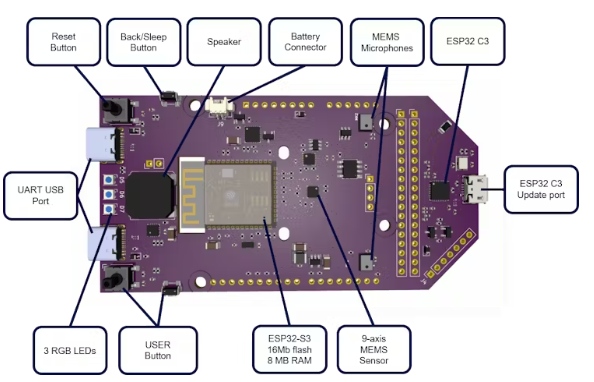

板上有兩個微控制器，ESP32-S3和ESP32-C3。

S3已經閃過，當設備打開時，機器人控制程序默認啟動。無法訪問源代碼，也無法跨flash S3。

交互和對控制器本身進行任何更改的能力僅在C3部分可用。它的固件源代碼是開源的，可以在這里找到(對于那些想要更深入地理解或修改交互機制的人來說)。

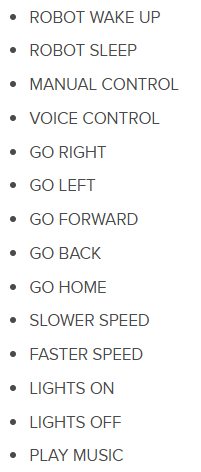

第一種方法：?jiǎn)伟骞ぷ髟谡Z(yǔ)音命令識別模式，選擇固定的命令。

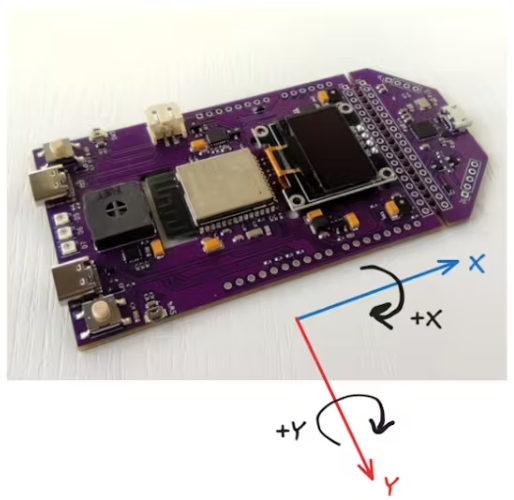

第二種控制方法是控制板子在平面上的傾斜變化。在這種情況下，在X和Y軸上的傾斜角度的實時值被發送到被控設備，可以轉換為運動控制命令。

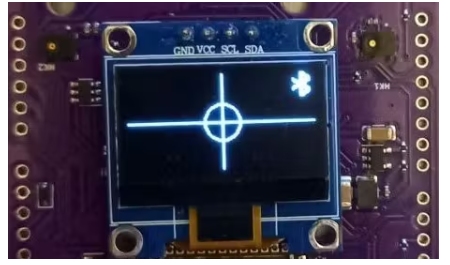

要切換到手動控制模式，說manual control命令，板屏幕將改變。

雖然語音命令仍然可以識別和發送，但您可以繼續在受控設備上處理它們。

準備實現CrowBOT BOLT

最簡單的入門方法是購買控制模塊和Elecrow的CrowBOT。DevBoard開發人員已經為它添加了工廠固件，包括與開發板交互的塊。

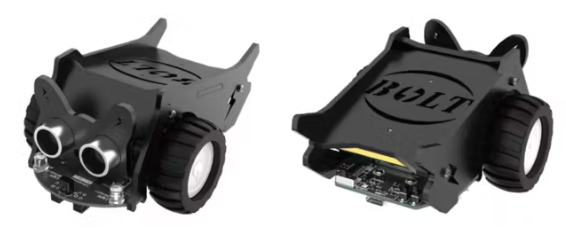

正如我上面所寫的，開發者已經意識到與電路板“開箱即用”互動的可能性，但對于特定的設備-來自Elecrow的CrowBOT Bolt。這是一個訓練機器人，可以用Arduino IDE， Letscode和MicroPython編程。

來自制造商的機器人的工廠固件可以在Elecrow wiki上獲得，并且它已經實現了機器人附帶的IR遠程控制。

我們有興趣比較來自制造商的機器人原始固件與來自控制器板開發人員的新固件，以了解代碼并將其用作開發項目中任何其他設備程序的基礎。

主要固件更改

?通過藍牙連接到DevBoard

在機器人的原始固件中，有可能與藍牙一起工作，因?yàn)闄C(jī)器人可以配備藍牙操縱桿進行控制。但我們感興趣的是如何連接到我們的董事會是實現。

?對語音指令的響應

處理來自董事會和與語音控制相關的事件

機器人的DevBoard傾斜控制同樣適用于板的傾斜控制。

?倒車時的聲音信號

開發人員添加了一些有用的小東西，使固件更有趣。例如，機器人開始在每次倒車時發出警告聲，就像今天的許多汽車一樣

?轉彎背光(轉向燈)

還增加了在轉彎時的背光，這使得使用CrowBOT更加豐富多彩和令人興奮。

讓我們仔細看看這些變化

在程序的最開始，允許組織多任務處理的庫的頭文件被鏈接：

這些庫用于創建和管理任務，以及在任務之間傳遞消息。在未來，這將有助于播放音頻和處理來自DevBoard的命令。

接下來，輸入DevBoard的藍牙UUID：

這指定了我們的機器人要連接的設備。

聲明信號量和消息緩沖區來控制任務的執行和它們之間的同步。

什么是信號量?

我們更容易把信號量想象成一個盛著一顆糖的盤子。任務可以檢查糖果，試著拿走它，并在一段時間后歸還。它原來只是一個bool，但由于多線程和相關問題，它的工作有點復雜。同樣值得澄清的是，除了二進制信號量(當有一個糖果時)，還有非二進制信號量(多個糖果)。

在本例中，我們將使用信號量在任務之間進行通信：

例如，這句話的意思是“等糖果出現在盤子里的時間越長越好，一旦糖果出現，就立即拿走”。

這句話的意思是：“把糖果放回原處”。

定義來自DevBoard的消息的最大長度。

提供給電動機的絕對值的間隔。沒有這個限制，機器人的馬達只會嗡嗡作響，但不會工作。增加最小轉速有助于在低功率時消除噪聲。

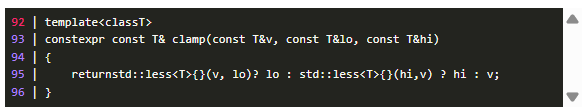

箝位功能允許您通過設置其下限和上限來限制某些值的變化范圍。

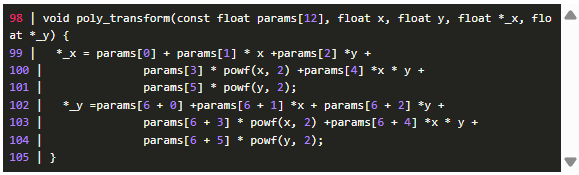

這個函數執行一個多項式坐標變換。這用于將從DevBoard接收到的傾斜角度轉換為提供給電機的功率。注意這個變換是非線性的。如前所述，電機的工作功率間隔為[-255…，接收角度在[-45…]45)。

如果我們?yōu)槊總€(gè)電機取3個三維點(橫搖，俯仰和期望功率值)并進行插值，我們可以得到這個變換的公式。例如，對于左馬達，我們?nèi)↑c(diǎn)：

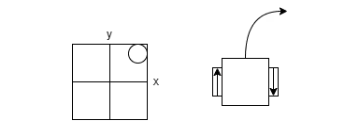

(45,45,256) - DevBoard向前和向右轉動，因此我們應該以最大功率轉動左電機以向右轉動。

(-22.5, 45, 128) - DevBoard面朝前方，略偏左，這意味著我們應該向前移動，但也要向左轉，所以預計電機功率為一半。

(0,0,0,0) -不傾斜-不移動。

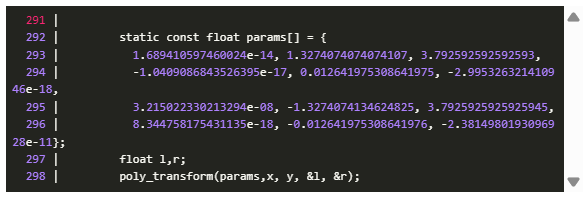

如果我們進行雙線性插值，我們得到左電機的公式：l = 1.3274074074074107x+ 3.792592592592593y +0.012641975308641975xy

正確的電機的值是相似的。

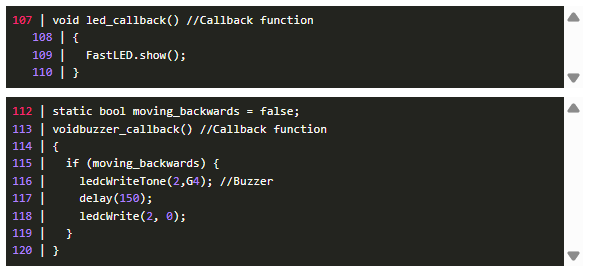

led_callback和buzzer_callback過程分別用于更新led的狀態和控制蜂鳴器。每隔一段時間就會叫他們。

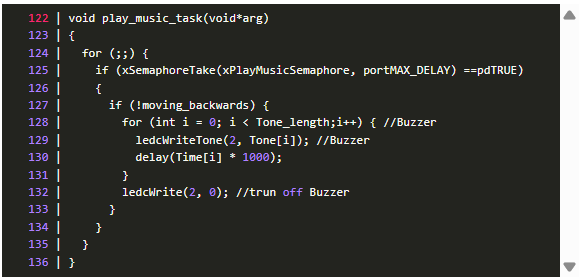

不斷嘗試捕獲信號量的任務，如果成功，則播放音樂。Tone數組包含要播放的頻率，Time數組包含播放特定音符的時間。信號量在主任務中釋放，允許PLAY MUSIC語音命令異步執行。

主要任務是這樣的：

改變速度因子(對于更快的速度和更慢的速度語音命令)

速度因子本身(用于GO FORWARD和GO BACK命令)

是否處于傾斜控制模式：

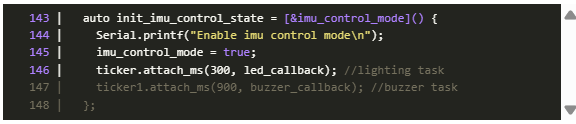

當我們切換到傾斜控制模式時，我們開始定期調用led_callback和buzzer_callback。

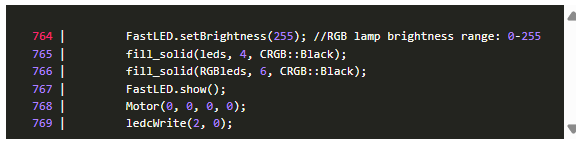

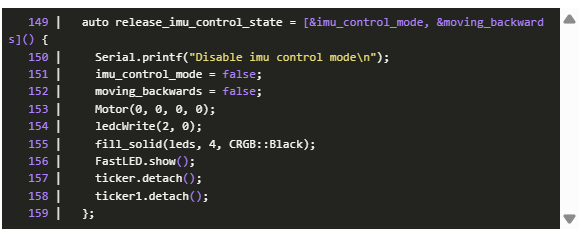

切換到語音控制模式時，關閉電機和LED，停止led_callback和buzzer_callback的周期性調用：

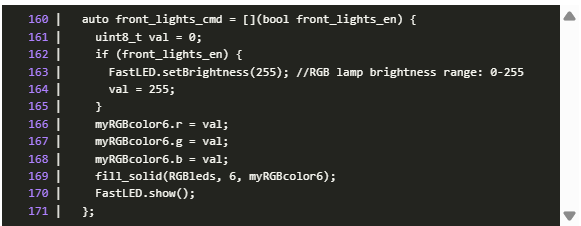

打開(front_lights_en == true)或關閉(front_lights_en == false)“前燈”

消息緩沖

期待來自緩沖區的消息。一旦收到，將其轉換為字符串。

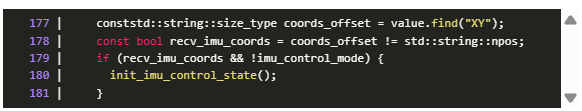

消息中出現XY表示收到了來自?xún)A斜傳感器的數據。如果我們沒有在傾斜控制模式，我們收到了XY，切換到它。

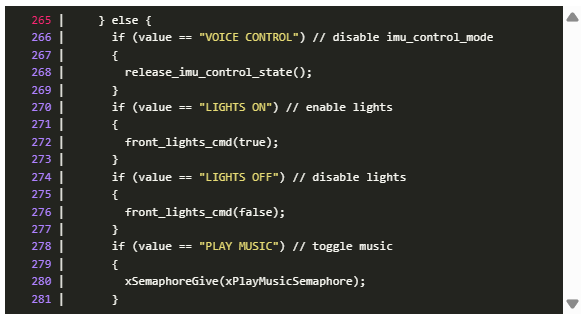

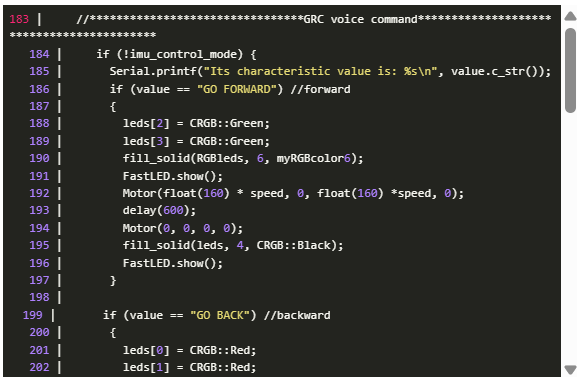

我們以語音方式執行命令。

現在在傾斜控制模式下處理語音命令。

讓我們來看看傾角的處理：

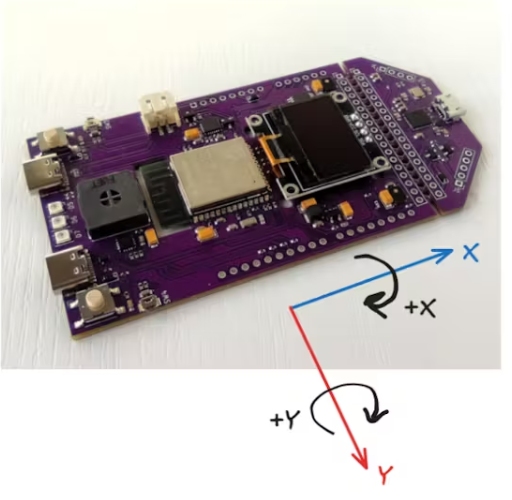

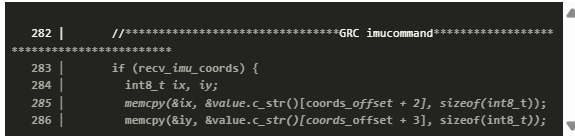

我們從消息中得到兩個字節：X和Y角度

我們將值限制在[-45…]45)

將傾斜角度轉換為電機值。

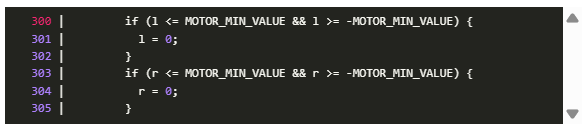

如果提供給電機的值足夠小，我們只需將它們?cè)O(shè)置為零。這基本上只是上述電機的“消聲器”。

這可能需要對機器人的“前燈”進行一點解釋?zhuān)?

除了RGB led(遠光燈)，還有一個4個前燈陣列：

led[0] -右后方

led[1] -左后方

led[2] -正面右

led[3] -前左

默認情況下，前燈是關閉的。

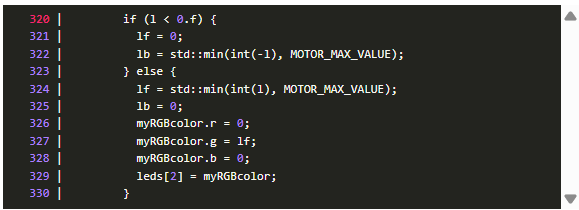

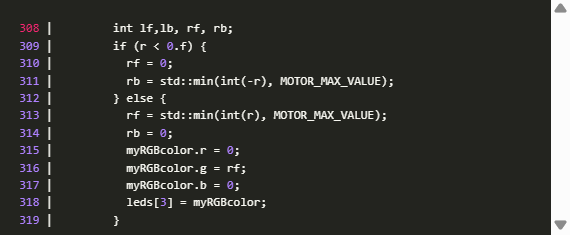

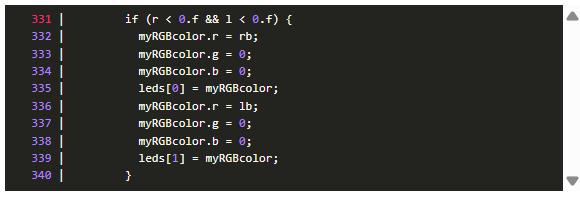

我們限制了馬達的功率，如果向前/向左移動，我們打開前轉向燈。

左馬達也是一樣

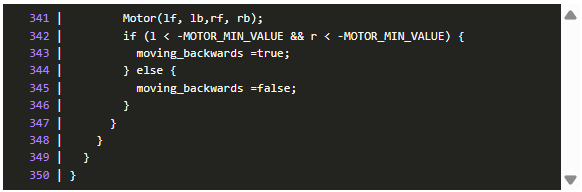

倒車時，我們打開倒車信號

最后，我們告訴馬達它們的功率。

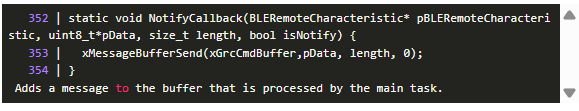

這個程序負責接收來自控制設備的消息。

關于藍牙通信丟失

我們關掉馬達，釋放信號。

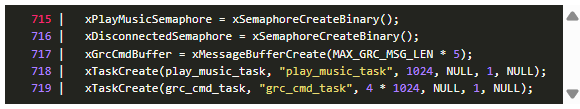

創建信號量、緩沖區和任務

在連接到設備時，我們用默認值初始化燈和電機：

當連接時，我們嘗試捕獲設備斷開信號量。

基本上，我們期待一個斷開信號。當我們得到它時，我們繼續尋找設備。

結論

讓我們總結一下討論過的固件變化：

1. 增加了多線程，用于并行處理命令，而不管它們的接收情況，以及聲音的異步播放

2. 兩種不同功能的控制模式

3. DevBoard旋轉角度到電機功率值的多項式轉換

正如您從本文中看到的那樣，這離不開對專有源代碼的一些更改。添加的功能與標準功能非常不同，因此有相當多的更改。如果有人在這里發現有趣的東西，他們可以在他們的項目中使用它。

本文編譯自hackster.io
