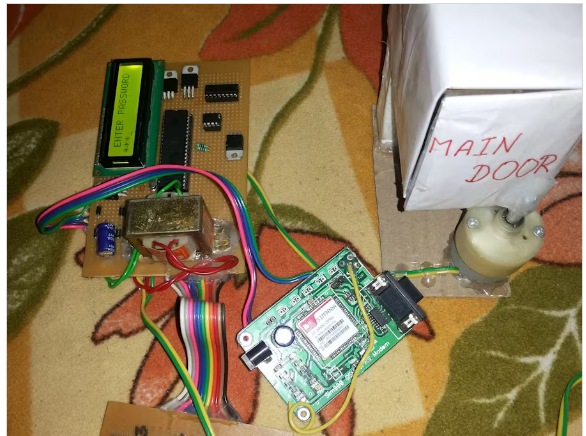

雙密碼鎖系統，在家時可通過鍵盤開鎖，外出時可通過短信開鎖，以防客人出現。短信功能還提供了更改密碼的可用性。

設計:

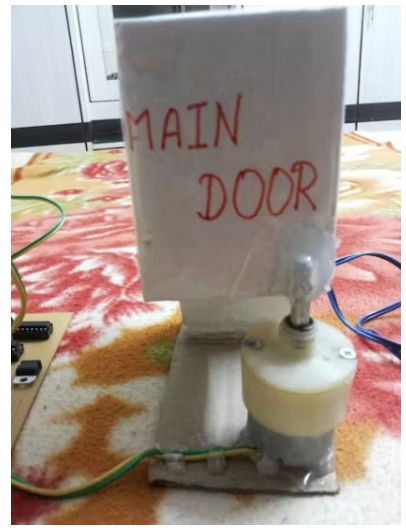

1)鎖系統

可在實際的門上設計用金屬帶電磁鎖。

在這里，我使用了一個盒子，它連接到一個12v直流減速電機有60轉。

它是逆時針或順時針旋轉，以關閉或打開門。

電機由L293D芯片控制，即電機驅動芯片。

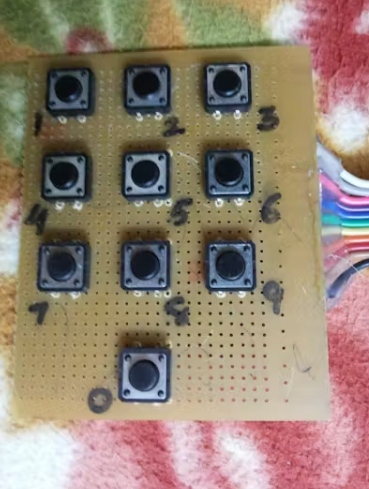

2)鍵盤部分

本節包含10個編號為0 ~ 9的交換機

當開關被按下時，將邏輯“0”傳輸?shù)娇刂破鞑糠?，以知道開關是否被按下。

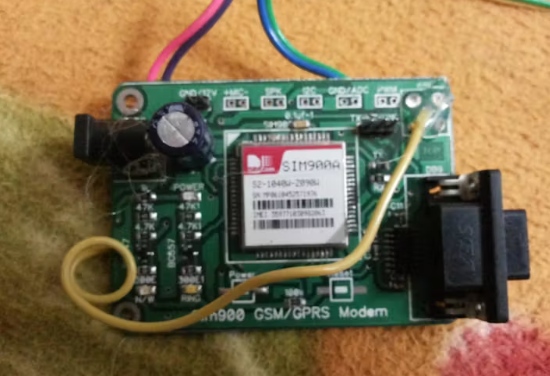

3) GSM Modem

它用于向系統提供短信功能，因?yàn)槲覀冋谑褂檬褂面I盤和短信的雙重密碼功能。

短信設施還為我們提供了更改密碼的選項，因?yàn)檫@個選項沒有添加在鍵盤上。

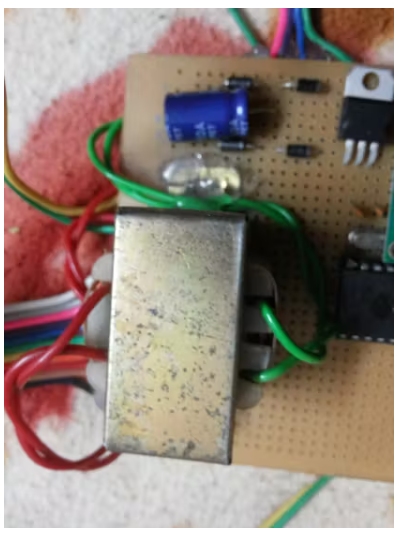

4)電源

該機組為整個部分提供電力，該部分設計使用12-0-12變壓器和整流器部分，電容器1000uf和穩壓器7805。

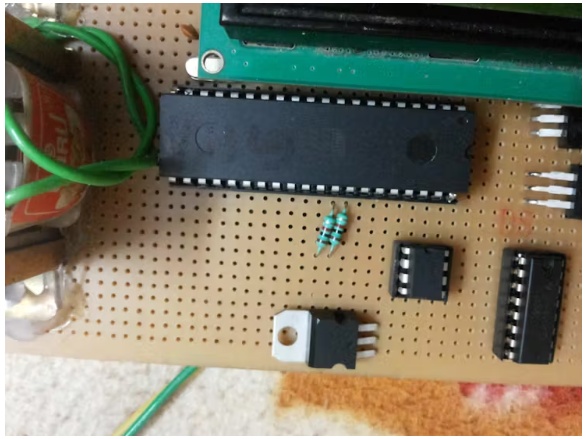

5) IC組

包含控制器IC、EEPROM和電機驅動器。

它是用來：

?存儲密碼

?在LCD上顯示密碼是否正確

?驗證密碼

?用于存儲新密碼

?短信驗證

?電機控制

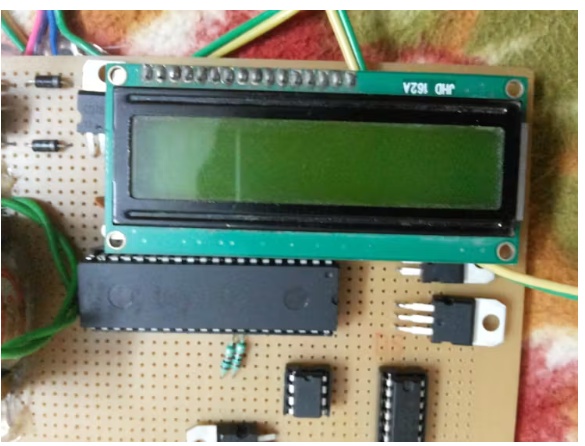

6)展示部分

LCD采用16x2顯示：

?是否接收短信

?收到的短信是否正確

?密碼是否正確

本文編譯自hackster.io
