通過網絡瀏覽器監控任何聯網設備的溫度和濕度，并將數據上傳到ThingSpeak物聯網分析平臺。

先決條件:

Arduino IDE與ESP8266插件安裝。

電路描述及工作：

溫濕度監測電路圖如下圖所示。它圍繞NodeMCU ESP8266-12E板，DHT11傳感器和無焊面包板上的幾條跳線構建。

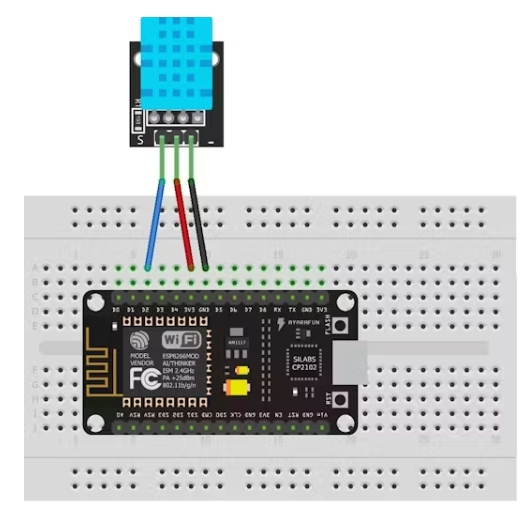

示意圖:

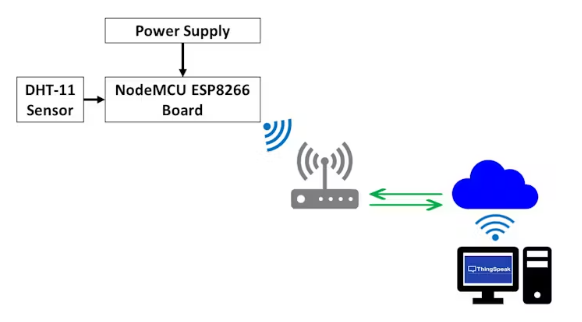

如圖所示，DHT11傳感器檢測溫濕度，并將溫濕度信息發送到NodeMCU ESP8266-12E板的數字引腳D2。通過NodeMCU ESP8266 Wi-Fi模塊，濕度和溫度值定期上傳到云端。從云，濕度和溫度值可以從世界任何地方的ThingSpeak平臺上看到圖形。

施工和測試：

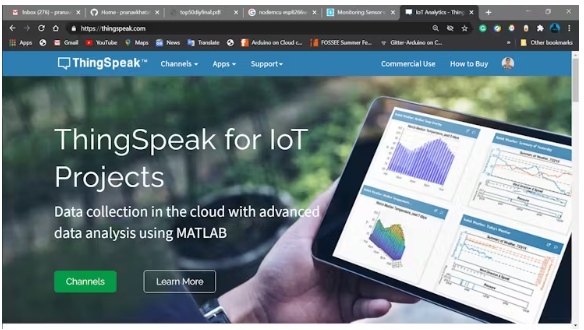

用瀏覽器訪問ThingSpeak網站。Thingspeak是一個物聯網分析平臺，但你需要注冊才能使用它。注冊后，登錄到您的帳戶，創建一個新的通道，添加名稱，添加描述，溫度為Field1，濕度為Field2(勾選它前面的方框)，您可以添加海拔，緯度和經度，您正在安裝這個氣象站的地方(勾選顯示通道位置)，如下圖所示。最后，不要忘記勾選“顯示狀態”方框并單擊“保存頻道”。

創建新通道后，轉到API Keys選項卡，ThingSpeak將生成兩個API密鑰，即寫入API密鑰和讀取API密鑰。用你的write API鍵替換程序中下面給出的行：

String apiKey = " NTIM1RXET6YVUVWF ";

接下來，在程序(code_Weather_Station.ino)中，用你的Wi-Fi名稱和Wi-Fi密碼替換const char *ssid和const char *pass：

const char *ssid = "DLinkWiFi";

const char *pass = "Pass@123";

該程序應與您的Wi-Fi設置進行驗證。它使用dht庫。如果dht庫不存在于您的Arduino IDE中。轉到您的PC的文件資源管理器>文檔> Arduino >庫。創建一個名為dht的新文件夾(只使用小寫字母)，下載dht.h和dht.cpp文件并將這兩個文件粘貼到dht文件夾中。關閉Arduino IDE。

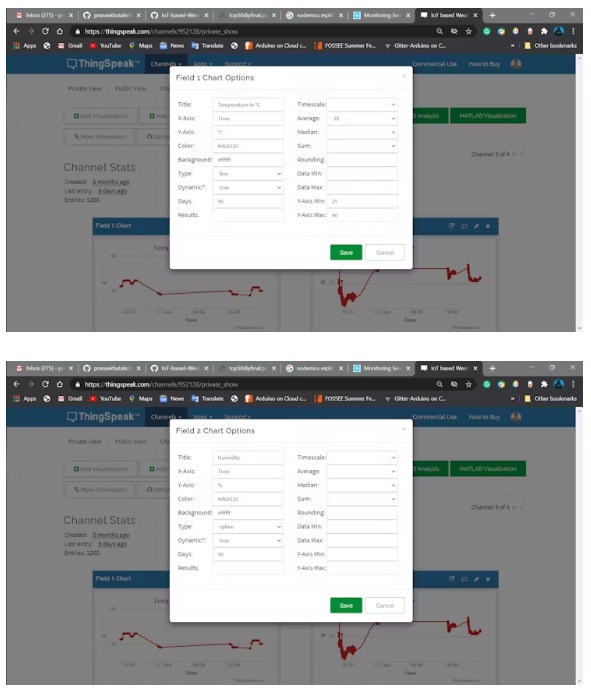

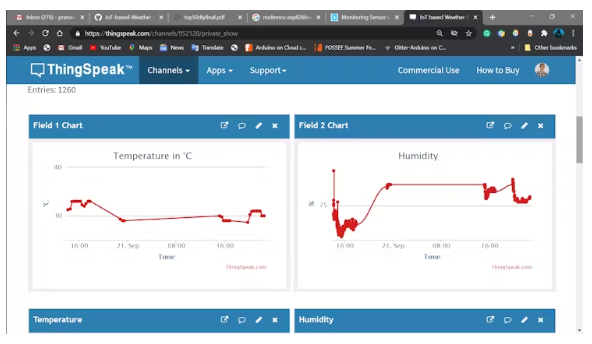

打開Arduino IDE。用USB線將電路板連接到計算機上。編譯草圖/程序，通過Arduino IDE上傳到NodeMCU Board(上傳草圖前不要忘記選擇Board & Port)。確保電腦/智能手機的Wi-Fi調制解調器和互聯網連接正常工作。一旦草圖上傳完成，它會將濕度和溫度值上傳到ThingSpeak平臺上，您將能夠在Private視圖窗口中以圖形方式看到它，如下圖所示。如果要更改通道或字段名稱，可以從channel Settings(如下圖所示)更改。

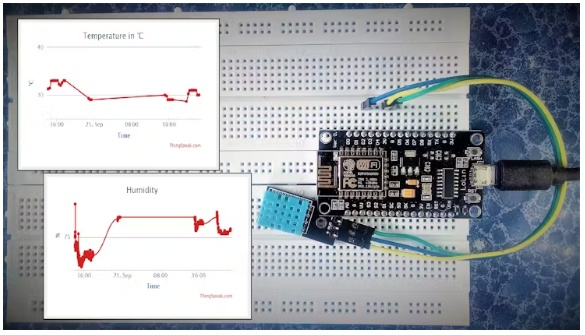

最后，您的項目在Web瀏覽器中看起來如下圖所示，
