自給自足的智能水產養殖/農業節點，由可再生能源供電，具有網狀網絡和先進的實時監控傳感器

該項目背后的理念源于全球?qū)Z食生產和環境保護的需求不斷增長，對水產養殖和農業領域可持續和高效解決方案的需求日益增長。當我們展望未來時，很明顯，傳統的農業和水產養殖方法已不足以應對氣候變化、資源枯竭和人口增長的挑戰。

針對這些挑戰，本項目旨在打造智能水產養殖節點設備，對水產養殖生態系統的水質、環境因素和整體健康狀況進行實時監測和管理。該系統由兩個主要單元組成：一個安裝在池塘或水產養殖區，在那里各種探頭和傳感器不斷收集關鍵參數的數據，如溶解氧、pH值、氨、硝酸鹽、溫度等。第二個單元位于陸地上，在那里它接收這些數據并將其傳輸?shù)街醒肟刂圃O(shè)備以進行進一步分析和決策(盡管控制設備不在當前范圍內)。在大規模養殖領域，系統可以擴展到支持?jǐn)?shù)百甚至數千個節點設備，實現大面積的綜合監控，確保養殖管理的最佳條件。

該系統的一個關鍵特點是nRF9151DK，它支持使用DECT NR+技術的網狀網絡，使其成為該項目的理想解決方案。DECT NR+(新無線電DECT)標準是下一代無線通信技術，提供高質量、低延遲的長距離通信，使其成為遠程水產養殖系統的完美選擇。憑借其網狀網絡功能，該系統可以支持部署在大型水產養殖場的數百或數千個節點之間的無縫通信，即使在基礎設施有限的挑戰性環境中也能確保可靠的數據傳輸。網狀網絡確保每個設備不僅可以直接與主節點通信，還可以與其他相鄰設備通信，從而創建一個自修復網絡，可以適應節點故障或環境干擾等動態變化。這使得系統健壯且可伸縮，無論部署的大小或復雜性如何，都能提供一致且可靠的數據。此外，藍牙Mesh、Thread和Zigbee等可選協議為將系統集成到現有設置中提供了靈活性。

該系統的設計是環保和自我維持的。電力來自可再生能源，如利用水產養殖系統循環水能量的渦輪機。在功率不足的情況下，多臺渦輪機級聯，以確保連續發電。2500毫安時或更大的電池存儲收集的能量，為系統提供可靠的電力，使其真正實現自我維持和環保意識。

該項目不僅解決了監測和管理水產養殖系統的迫切需要，而且提出了一種可適用于農業環境的模式。通過更換傳感器探頭，該系統可用于測量關鍵土壤參數，進一步提高了其通用性和適用范圍。對于農業應用，該系統可以由太陽能電池板而不是渦輪機供電，有效地利用來自陽光的能量，無論是來自開闊的田野還是溫室的受控環境。最終目標是創建一個解決方案，幫助優化水產養殖和農業實踐，同時最大限度地減少對環境的影響，確保這兩個行業的未來更加可持續。

nRF9151DK包括SIM卡支持、LTE連接和GNSS功能等關鍵功能，所有這些都在該項目中發揮著至關重要的作用。由于支持LTE- m和NB-IoT，該系統可以通過LTE網絡發送傳感器數據，從而實現遠程監控和控制。這使得操作人員或管理人員無需現場就可以訪問水產養殖場或農田的實時數據，并做出明智的決策。GNSS功能為每個節點提供準確的位置跟蹤，這在跨廣闊水產養殖領域的大規模部署中特別有用，可以確保設備的精確定位并幫助進行數據的地理標記。在未來，nRF9151DK的NTN(非地面網絡)更新將使連接在更偏遠的地區，傳統的蜂窩或Wi-Fi網絡可能不可用。這種能力可以提供全球覆蓋，使該系統更適合在近海水產養殖場或偏遠農業區等孤立環境中進行監測。

原型系統設計

硬件設計

原型機的硬件設計側重于利用nRF9151DK的功能，并集成必要的傳感器模塊和電源系統，以確保無縫功能。以下是關鍵組件及其相互關系：

電源管理:

?TP4056 1A鋰離子電池充電模塊用于為2500mAh或更大的鋰離子電池充電，作為nRF9151DK的主要電源。

?TP4056模塊的輸入來自循環水養殖系統(RAS)中的渦輪機，確保通過水的循環產生環保的電力。如果需要，多個渦輪機可以級聯以產生足夠的電力。水循環在所有水產養殖系統中都是必不可少的，盡管循環的頻率各不相同。

?外部插孔提供了連接渦輪機產生的輸入或傳統的直流電源備份的靈活性。

傳感器集成:

?nRF9151DK連接了多種傳感器，用于監測水產養殖環境的關鍵參數，例如：

?pH監測：重力：7/24工業模擬pH計套件探頭通過模擬引腳連接，以提供連續的pH值更新。

?TDS(總?cè)芙夤腆w)：重力：模擬TDS傳感器/儀表V1.0連接測量水中溶解固體的濃度，提供水質的明確指標。

?濁度：重力：模擬濁度傳感器通過測量懸浮顆粒的量來監測水的清晰度，幫助檢測污染或沉積物水平。

?溶解氧：重力：模擬溶解氧傳感器套件測量水中的氧氣濃度，這是維持水生生物的關鍵參數。

?壓力：重力：水壓力傳感器跟蹤水系統的壓力變化，幫助流量管理和系統優化。

?ORP(氧化還原電位)：重力：ORP傳感器套件監測水的氧化特性，這可以表明有機污染的水平。

?溫度：重力：防水DS18B20溫度傳感器提供準確的溫度讀數，對于維持理想的水產養殖條件至關重要。

?電導率(鹽度)：重力：模擬電導率傳感器測量水的鹽度，這對于特定物種的水產養殖要求至關重要。

溝通和網絡：

?nRF9151DK作為主要的通信樞紐，利用其DECT NR+網狀網絡能力將數據從水產養殖領域的多個節點設備傳輸?shù)郊锌刂葡到y(tǒng)。

?包括藍牙Mesh、Thread和Zigbee等可選通信協議，以便在需要時與現有設置集成。

數據傳輸和位置跟蹤：

?nRF9151DK的LTE-M和NB-IoT功能允許實時數據傳輸?shù)竭h(yuǎn)程監測站，而內置的GNSS模塊提供單個節點的精確位置跟蹤。

?未來的非地面網絡(NTN)將使偏遠或網絡稀缺地區的連接成為可能，進一步提高系統的可靠性。

這種硬件架構確保了一個自我維持、生態友好的系統，可以收集、處理和傳輸水產養殖的關鍵環境數據，并提供電力冗余和大規模部署的可擴展性。

機械設計

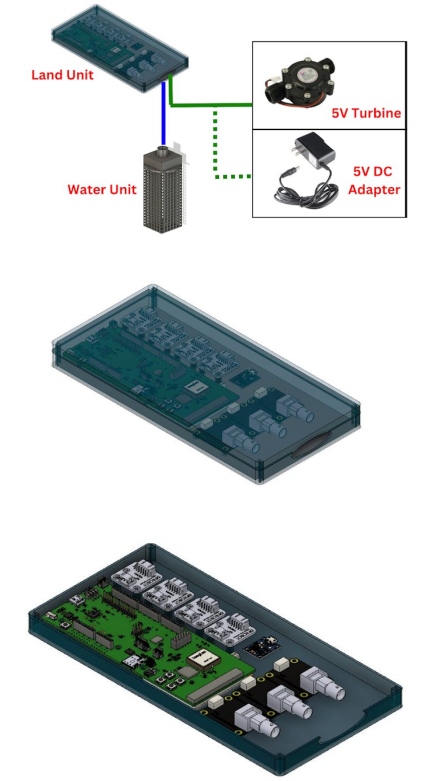

原型系統的機械結構設計用于容納兩個不同的單元：

1. 土地單位

?該單元容納控制板，包括nRF9151DK和其他關鍵電子設備。

?外殼設計緊湊，堅固，確保防止環境因素，如灰塵和水分(在原型的可能程度上)。

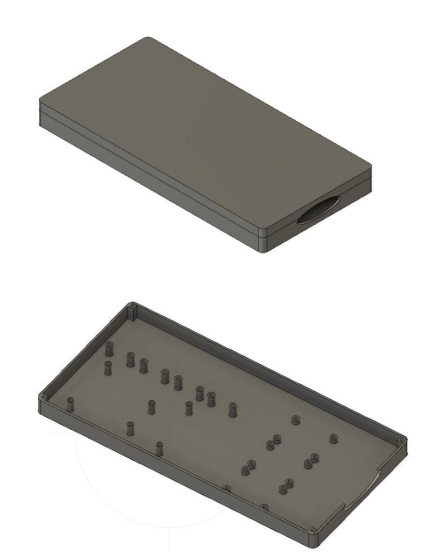

?機械外殼有一個單獨的開口，用于傳感器電纜和電源線。這降低了水或灰塵進入的風險，同時保持易于連接和電源管理。這些電纜被分組成線束或扭曲電纜組件，確保一個整潔和有組織的設置。線束分成兩支：1。傳感器連接：該分支連接淹沒在水產養殖水體中的各種傳?感器探頭。電源連接：該分支在單個插孔中終止，允許靈活的電源輸入。千斤頂設計用于支持直接直流電源連接或從渦輪機輸入，具體取決于電源的可用性。

2. 水單元

?該裝置采用傳感器探頭和傳感元件，將其浸入養殖水體中，測量各種參數。

?外殼的設計是為了確保探頭直接接觸水，同時提供足夠的保護，防止水生生物造成的物理?yè)p壞。

?為了保護傳感器，采用了防護格柵或網罩設計，確保不間斷的功能，同時防止魚或碎片的損壞。

?水單元內的傳感器位置經過仔細規劃，以避免需要外部水位傳感器，因?yàn)樗豢梢詮膫鞲衅鞯奈恢猛茢喑鰜?lái)。

材料，原型和設計規格：

?陸地和水上單元都建議由ABS塑料制成，因?yàn)樗哂心陀眯裕p質性和對環境條件的抵抗力(盡可能地)。

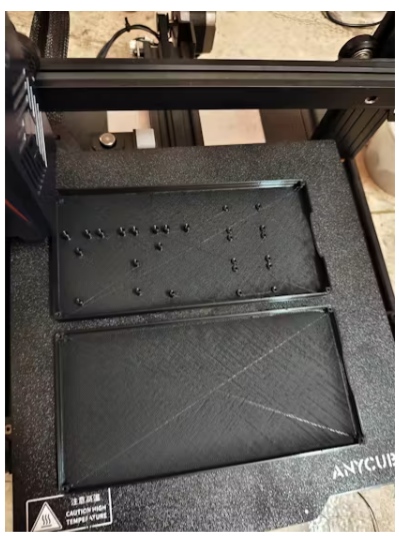

?這些外殼的原型是使用3D打印機完成的，允許具有成本效益和可定制的設計。

?兩種裝置的設計都具有最大的緊湊性，以確保易于安裝和維護。模塊化設計允許簡單的組裝、拆卸和更換組件，這在原型測試和迭代期間尤為重要。

?機械設計確保了原型的功能性、耐用性和適應性，為將來過渡到成熟的產品設計提供了堅實的基礎。

最終產品集成

最終設計將所有單獨的模塊，如傳感器模塊、nRF9151DK和電源管理電路集成到一個緊湊的PCB中。TP4056模塊將被TI BQ25792模塊取代，后者支持雙電源輸入，可以同時連接直流電源和渦輪電源。系統的外殼將采用機械裝置設計，以無縫地容納這些連接。TI BQ25792 IC的集成增強了對設備運行狀況和電池性能的監控。該功能將提供準確的電池狀態實時反饋，如充電百分比和健康指標，在需要時實現遠程監控和及時干預。這些參數將與水產養殖場數據一起傳輸，確保系統運行狀態的全面可見性。

該設備將被設計為支持直接即插即用傳感器集成，允許用戶根據他們的監測需求連接特定的傳感器模塊。例如，如果監測某一特定參數對某一特定水產養殖品種至關重要，用戶可以直接插入相應的傳感器模塊，而省略不太相關的傳感器模塊。這種靈活性使該設備具有高度的通用性和適應性，適用于不同的用例。

土地單元外殼材料將由ABS塑料升級為透明材料，使內部充滿活力的PCB設計可見，增強美學吸引力。還將添加可編程LED指示燈，以指示網絡可用性，電源狀態和各種其他狀態指示燈等參數。專用電源LED將用于快速直觀地參考電路板的電源狀態。

該設備將被設計得更加緊湊，確保在水產養殖和農業環境中易于部署。為了確保在這些地區典型的惡劣環境條件下的耐久性，外殼的設計將符合IP68/IP69標準，提供防水和防塵保護。
