6月18日，我國硬科技企業中智科儀宣布完成STC810數字延遲脈沖發生器的重大技術升級。該設備新增"通道獨立分頻"與"Burst脈沖串"兩大核心功能，解決了多通道信號控制、激光脈沖序列管理的行業難題，技術參數達到國內領先水平，這一突破將顯著提升我國在大科學裝置等前沿領域的研究效率。

長期以來，行業內在對不同量子比特進行單比特門操作，在同步輻射/自由電子激光中探測器與加速器同步，宇宙射線等粒子徑跡重建，多波長激光誘導熒光探測等應用領域，常常需要產生多通道獨立頻率輸出。傳統脈沖發生器只能“一刀切式”調整，無法滿足各通道獨立分頻需求，常規的方案是利用多臺脈沖發生器級聯，這使得脈沖信號發生系統的成本和復雜程度成倍增加;

在激光微納加工、粒子加速器束流注入、掃描成像、超快動力學探測、激光雷達、多脈沖LIBS、以及量子計算領域的動態解耦等應用場景下，常需要精確控制“脈沖串?dāng)?shù)量”，普通的脈沖發生器只能輸出連續脈沖或單脈沖，難以靈活定義“脈沖串”的數量、間隔與觸發邏輯。

針對用戶在多通道信號控制、激光脈沖序列管理等場景的核心痛點，自2023年上市以來，STC810數字延遲脈沖發生器憑借“對標國際的性能參數+國產供應鏈的靈活交付”特點，迅速成為時序控制領域的“效率利器”。2024年，中智科儀先后推出幅值可調、參數保存等功能升級，持續優化用戶體驗;現如今，STC810數字延遲脈沖發生器實現全新升級，重新定義復雜時序控制“黃金標準”。

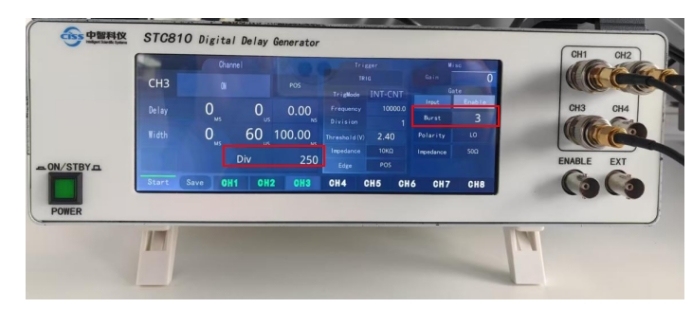

圖1 STC810數字延遲脈沖發生器新增的“通道獨立分頻”與“Burst脈沖串”功能

新功能1：通道獨立分頻——8通道“各聽指揮”，精準控制無妥協

現有版本的分頻功能只能對主頻率使用預分頻器(prescaler)進行設置，新增的“通道獨立分頻”功能在預分頻器基礎上，新增 8通道獨立分頻功能。每個通道均可獨立設置子分頻器(sub-scaler)的分頻系數，最大分頻系數為 1 × 10?。此功能實現了各通道輸出頻率的精細化、差異化控制，大幅提升了多設備協同工作時時序配置的靈活性。

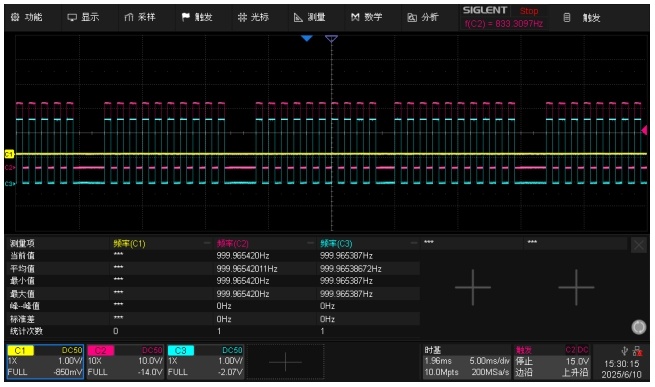

圖2 主頻率10000Hz下，CH1設置10倍分頻、CH2設置100倍分頻、CH3設置250倍分頻時，三個通道的示波器波形圖

新功能2：Burst脈沖串——“數量+邏輯”雙控，滿足所有脈沖序列需求

新增的“Burst脈沖串”功能支持連續Burst脈沖串輸出和單次Burst脈沖串輸出兩種工作模式，覆蓋從長周期穩定測試到單次精確采集的全場景。

在連續Burst脈沖串輸出模式下，設備可自主、連續地輸出用戶預設參數的脈沖串序列，無需外部重復觸發。

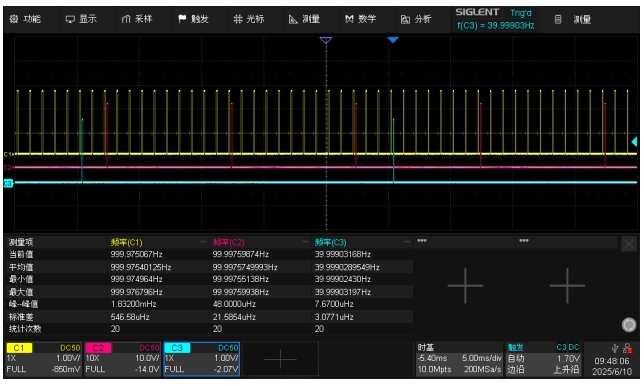

圖3 連續Burst脈沖串模式下，設定脈沖串?dāng)?shù)量為10，通道的示波器波形

而單次Burst脈沖串輸出模式下，用戶可精確預設需要輸出的脈沖串個數(N)。設備將嚴格按照設定數量輸出脈沖串，完成后自動停止。

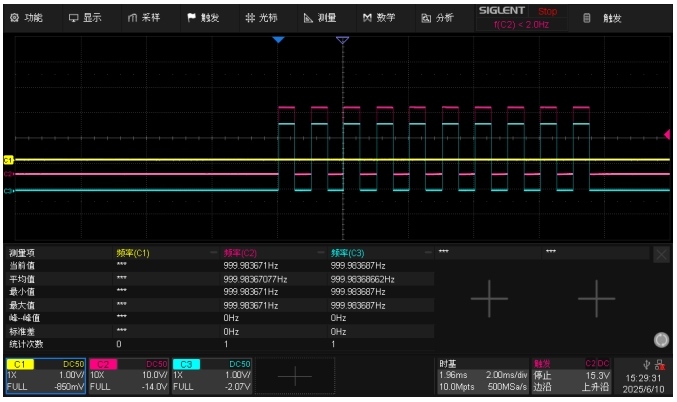

圖4 單次Burst脈沖串模式下，設定脈沖串?dāng)?shù)量為10，通道的示波器波形

實用功能上線，解鎖多應用領域“新玩法”

“通道獨立分頻”與“Burst脈沖串”兩項功能的升級，將大幅拓展STC810的應用邊界：

· 同步輻射/自由電子激光線站：基于同一主時鐘，為X射線探測器、光譜儀等設備提供獨立分頻觸發信號，確保與束流精確同步。

· 天體物理：可以滿足宇宙射線領域的高能粒子探測器系統中不同設備的采樣頻率需求。

· 等離子體診斷：?jiǎn)未蜝urst脈沖觸發高壓電源，配合獨立分頻功能驅動像增強相機，精準捕捉納秒級放電演化過程;

· 量子計算：不同量子比特的能級差不同，需獨立頻率的微波控制信號，各通道生成獨立頻率的時鐘信號，精確驅動微波源，實現單比特門操作。

· 激光加工控制：可通過Burst脈沖串設定N個輸出，實現材料表面高精度加工。

· 燃燒診斷：全局分頻降低系統噪聲，Burst脈沖串同步高速相機與激光光源，實現毫秒級時間精度的火焰碳煙動態追蹤。
