什么是能量收集開發套件？

能量收集（Energy Harvesting）并不是一個時興的名詞，但是物聯網技術的進步以及諸如Silicon Labs（芯科科技）的物聯網產品以及開發套件，使能量收集技術的應用也變得更加的實際和廣闊。例如非常便于應用的EFR32xG22E能量收集開發套件是設計節能物聯網應用的一個理想起點，可用于探索和評估芯科科技多協議無線片上系統（SoC）支持的多種能量收集解決方案。

該套件可評估采用低功耗藍牙（Bluetooth LE）和Zigbee Green Power進行能量收集供電設備的功能和性能。該綜合套件包括EFR32xG22E Explorer Kit和多個能量收集屏蔽體，可評估各種能源，如光伏電池、感應或壓電系統以及熱電發電機（TEG）。它支持脈沖式或連續供電的應用，并可適配單一或雙重能量來源。

為了展示這些擴展板的功能，芯科科技設計了7個應用示例。

示例一：藍牙 - SoC能量收集傳感器

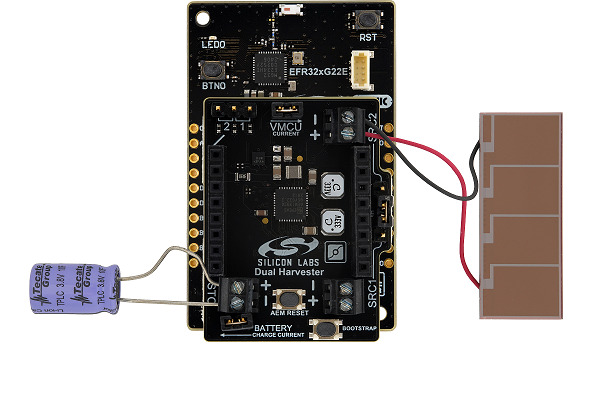

該示例使用了一個雙能量收集擴展板，采用鋰電容作為儲能元件，光伏電池作為能量來源。系統會定期喚醒以進行傳感器讀數和廣播數據，然后進入休眠模式以節省能量。

該系統包括一個傳感器和至少一個觀察裝置。傳感器件將在不到1秒的時間內廣播數據包中的儲能元件電壓，然后在10毫秒內進入EM2模式，然后喚醒并再次廣播。傳感器件將重復上述過程2次，然后進入EM4模式，持續25秒。觀察裝置將掃描傳感器件，并從廣播數據中獲取儲能元件電壓值，然后將其顯示在日志控制臺或Simplicity Connect移動應用上。

能量收集應用應進行優化，以便在最短的可行時間段內僅傳輸所需的最少信息。這類休眠型能量收集設備在其生命周期的大部分時間都處于EM4深度休眠狀態。

通電復位后，應用從AEM13920 PMIC讀取儲能元件電壓并開始傳輸它。第一個廣播發送完成后，應用邏輯會將微控制器送入EM2休眠模式，持續10毫秒，并重復此發送周期兩次。在發送第三條信息后，設備立即進入EM4深度休眠模式，并保持在該模式中，直到BURTC（25秒后）觸發微控制器喚醒。

微控制器喚醒并完成初始化過程后，開始讀取儲能元件電壓并開始傳輸信息。有效載荷大小、發射功率和廣播時間會顯著影響成功傳輸數據所需的能耗。用戶可以根據具體情況重新配置這些參數。

示例二：Bluetooth RAIL - SoC能量收集傳感器

該示例使用了一個雙能量收集擴展板，鋰電容作為儲能元件，光伏電池作為能量來源。

該設備的工作原理是從PMIC（AEM13920 - 電源管理芯片）獲取傳感器讀數，然后使用RAIL創建低功耗數據包，并將該數據包廣播為不可連接，以優化能耗。

該示例向用戶展示了如何使用芯科科技射頻抽象接口層（Radio Abstraction Interface Layer，RAIL）庫來創建低功耗藍牙廣播數據包以降低能耗。

為了優化節能效果，設備在其生命周期的大部分時間都將處于EM4深度休眠狀態。只有在需要發布數據時才會喚醒，然后重新進入EM4模式。

通電復位后，應用程序從雙能量收集擴展板上的e-peas PMIC讀取儲能電壓，并在開始傳輸之前將該值填入廣播數據包。

第一條廣播發送完成后，應用邏輯會將微控制器送入EM2休眠模式，保持1秒鐘，并重復此發送周期兩次。在發送第三條信息后，設備立即進入EM4深度休眠模式，并一直保持該模式，直到BURTC（20秒后）觸發微控制器喚醒。

有效載荷大小、發射功率和廣播時間會顯著影響成功傳輸開關狀態所需的能耗。在我們的實現中，您可以改變休眠級別和持續時間，并根據可用能量或已知能量預算修改有效載荷大小和傳輸次數。

示例三：Bluetooth RAIL - SoC能量收集動能開關

該項目旨在實現一個無線開關設備，搭配xG22E Explorer Kit和Kinetic Harvester Shield一起使用，后者是集成了動能開關電源和e-peas電源管理芯片的擴展板。

無線SoC通常處于斷電狀態。當按下動能開關時，設備瞬間由動能收集器供電，使其能夠傳輸廣播數據包，直到能量耗盡，設備再次斷電。該示例應用程序傳輸?shù)臄?shù)據包包含設備名稱。

動能開關擴展板是這一應用的主要能量來源，它是一種無電池應用。當按下開關時，它提供的能量有限；因此，該應用經過優化，以便在最短的可行時間段內僅傳輸最少的所需信息。

當按下開關后，電路通電，SoC啟動并發送多個廣播數據包。它一直在發送，直到在SoC的去耦電容中存儲的能量耗盡，并發生欠壓復位。觀察設備至少會接收3個可見的廣播數據包。廣播數據包可用于觸發觀察器中的狀態改變，例如控制LED燈或電源開關。

示例四：藍牙 - SoC能量收集應用觀察器

該項目旨在實現一個用于藍牙能量收集示例的觀察器設備。該設備可掃描和分析來自能量收集開關/傳感器件的廣播數據包，并通過串行端口輸出發送端的信息。當連接到開關設備時，LED會提供視覺反饋。

該項目實現了一個用于藍牙能量收集示例的觀察器設備。主要過程如下面的狀態圖所示。

當觀察器啟動時，它會開始掃描/發現廣播設備，尋找名稱為“EH Switch”的開關設備和名稱為“EH Sensor”的傳感器件。一旦找到設備，它就會獲取廣播數據。

示例五：基于Zigbee的綠色能源設備 - SoC能量收集傳感器

該項目展示了一個Zigbee Green Power設備，該設備無需電池，完全由光伏（PV）電池采集的能量供電。該設備會定期喚醒，并向配對的設備發送報告，展現了一種高能效、可持續的通信系統。

SoC可作為綠色能源設備（GPD）使用，并通過綠色能源組合（GPC）設備完成調試過程。調試完成后，綠色能源設備進入EM4關閉模式，這是SoC的最低能耗狀態。在預先配置的時間間隔內，綠色能源設備會喚醒，從電源管理芯片（PMIC）中讀取當前的儲能電壓，并將此數據報告給綠色能源組合設備，從而實現高能效和可持續的運行。

應用固件的工作原理如上圖所示。與標準Zigbee設備不同的是，綠色能源設備不會與其母設備保持持續的Zigbee連接。相反，它在調試后大部分時間都會進入EM4關閉模式，這是能耗最低的模式。這種行為是本示例中能量收集設計的核心。在EM4模式下，大多數外圍設備的電源都被關閉，它們必須在喚醒時重新初始化。

在調試之前，設備會演示另一種能耗模式EM2。在EM2模式下，能耗略高于EM4，但大多數外圍設備仍處于工作狀態，以支持調試過程和其他操作。

示例六：基于Zigbee的綠色能源設備 - SoC能量收集開關

該項目展示了一種完全由能量收集器供電的基于Zigbee的綠色能源（Green Power，GP）設備，無需電池或其他儲能元件。

由于縮短了啟動時間，該無線SoC利用從動能開關獲取的電能運行，可迅速喚醒并向配對的綠色能源組合設備發送報告。調試成功后，綠色能源設備向綠色能源組合設備發送切換命令（GPDF），從而實現綠色能源組合上的LED燈控制。

Zigbee Green Power是Zigbee協議的一項特殊功能，專為超低功耗、能量收集設備（如動能開關）而設計，無需傳統電池或儲能元件。與標準Zigbee不同，Green Power使用無需確認（ACK）的短小且高效的通信幀，從而最大限度地減少了數據傳輸和能耗。

該解決方案采用芯科科技的EFR32MG22ESoC，動能開關通過按下按鈕為綠色能源通信幀提供能量。超低功耗設計實現了可持續、免維護的性能和安全調試，這是帶外數據（OOB）的替代方法，提供了一個安全調試過程的示例，在能源受限的系統中使用GP協議，通常會中斷供電。只有在調試完成后，綠色能源狀態才會存儲在非易失性存儲器（NVM）中，以優化能效。

調試完成后，動能開關會生成綠色能源數據幀，以控制遠程綠色能源組合設備的LED燈，這是測試系統所必需的。

與電池供電應用不同，SoC通常處于斷電狀態，在按下動能開關（即能量脈沖啟動系統）時啟動。在正常運行期間，SoC會喚醒、發送切換幀并保持空閑狀態，直到電斷電。

示例七：Zigbee綠色能源組合 - SoC能量收集觀察器

該項目展示了一個Zigbee綠色能源組合設備，用作能量收集型綠色能源設備的觀察器。該綠色能源組合設備允許多個綠色能源設備與其配對。綠色能源組合設備可以接收和處理綠色能源數據幀，并將綠色能源數據幀轉換為Zigbee集群庫（ZCL）數據包。它的網絡能力符合Zigbee規范的要求，既可自行組建一個分布式Zigbee網絡，也可加入現有網絡，例如由Raspberry Pi上的Home Assistant協調器組成的網絡。

該應用展示了綠色能源組合設備的功能，該設備在一個應用中集成了代理和接收器實例。綠色能源組合設備與綠色能源設備相互作用，綠色能源設備通常是能量收集、無電池或超長電池壽命設備，如開關和傳感器。綠色能源組合設備是超低功耗綠色能源設備與標準Zigbee網絡之間的橋梁。它將綠色能源數據幀轉換成標準Zigbee集群庫幀，供網絡的其他部分理解使用。

綠色能源組合設備與綠色能源設備之間的通信由Zigbee綠色能源調試過程啟動。綠色能源組合設備參與新綠色能源設備的調試過程，幫助它們安全地集成到Zigbee網絡中。綠色能源設備使用一種稱為綠色能源設備幀的緊湊信息格式，以盡可能減少傳輸過程中的能耗。綠色能源組合設備接收這些綠色能源設備幀并進行處理。支持與綠色能源設備的安全通信，包括加密和信息完整性檢查。

基于Zigbee的綠色能源組合設備具有軟件消抖功能，可防止LED快速切換。當綠色能源組合設備收到來自綠色能源設備的切換命令時，它會切換LED燈并啟動一個1秒計時器。在計時器到時間之前收到的任何額外切換命令都將被忽略。

綠色能源組合設備支持虛擬通信端口功能，可用于輸出調試信息。此外，還支持便捷的Zigbee CLI命令。用戶可以使用CLI或板載按鈕來管理網絡組建和綠色能源調試，具體取決于vcom是啟用還是禁用。

Tech Talks技術講座 - 借助芯科科技的xG22E為智能物聯網收集能量

2025年Tech Talks技術講座－中文系列即將在7月3日帶來全新主題－“借助芯科科技的xG22E為智能物聯網收集能量”。點擊此處，即刻報名并可了解芯科科技新推出的能量收集屏蔽體（Energy Harvesting Shields）如何能幫助用戶評估多種能源，如光伏電池、感應式或壓電系統等等。這是EFR32xG22E能量收集開發套件的重要部分，旨在助力開發人員縮短設計時間，并提供多種測量方式，以及針對不同的用例進行比較，為智能物聯網增添最合適的能量收集解決方案。
