數字補償器是數字控制系統中用于改善系統動態性能的裝置，通過算法調整來補償系統延遲和干擾，確?？刂凭扰c穩定性。 ?核心功能數字補償器主要對控制系統中的延遲、干擾或參數變化進行補償，通過算法動態調整控制參數(如比例、積分、微分系數)，以優化系統響應速度和穩定性。電壓調節?：在DC/DC變換器中，通過數字補償器優化電壓輸出穩定性，減少對工藝、溫度變化的敏感性。 ?1?功率管理?：在數字電源系統中，補償器可提升負載瞬變響應速度，降低電壓波動影響。 ?23?無補償設計?：部分新型數字電源通過內置算法完全替代傳統補償元件(如電阻、電容)，簡化設計并降低對人工調參的依賴。 ?2技術特點?自適應調節?：部分補償器支持自動識別系統動態特性并調整參數 ?3?抗干擾性強?：通過算法優化可降低噪聲干擾對系統的影響 ?1?可編程性高?：支持通過軟件修改控制策略(如PID參數)，適應不同負載場景。

數字減影血管造影技術簡介，數字減影血管造影技術(Digital Subtraction Angiography，簡稱DSA技術)是近年來影像學領域的一項重要進展，利用數字顯像技術將患者的血管彩色顯示在監視器上，并通過計算處理，消去非血管結構，以達到更加清晰、準確的影像結果。DSA技術廣泛應用于心血管疾病、腦血管病、外周動脈病等領域，為臨床診斷和治療提供了重要幫助。數字減影血管造影機補償器的作用，數字減影血管造影機補償器是數字減影血管造影機的重要組成部分之一。數字減影血管造影機補償器的主要作用是對透視過程中輻射區域的曝光量進行智能補償，從而幫助醫生獲得更加準確、清晰的影像結果。數字減影血管造影機補償器可以通過自動調節曝光參數、控制透視時間等方式，提高影像質量，降低患者和醫護人員的輻射損傷風險。

數字減影血管造影機補償器的別名數字減影血管造影機補償器在不同的地區和不同的醫療機構中，可能有不同的別名。常見的別名包括“透視補償器”、“圖像輻射補償器”、“數字減影血管造影補償器”等。無論采用何種名稱，數字減影血管造影機補償器的功能都是相同的。數字減影血管造影機補償器的使用注意事項，數字減影血管造影機補償器是數字減影血管造影機的重要組成部分，使用時需要注意以下幾點：

在現代電力系統中，功率因數補償器起著至關重要的作用。隨著電力需求的不斷增長和電力電子設備的廣泛應用，電力系統的穩定性和效率面臨著諸多挑戰。功率因數補償器作為一種有效的解決方案，能夠顯著改善電力系統的運行狀況，提高電能質量，降低能源損耗。電力系統中的各種負載，如電動機、變壓器、日光燈及電弧爐等，大多屬于電感性負載。這些電感性設備在運行過程中不僅需要向電力系統吸收有功功率，還同時吸收無功功率。無功功率的存在會導致電力系統的功率因數降低，從而增加了輸配電線路中變壓器及母線因輸送無功功率造成的電能損耗。此外，低功率因數還會影響電力系統的電壓穩定性，降低供電質量。

為了解決這些問題，功率因數補償器應運而生。功率因數補償器通過提供補償感性負荷所消耗的無功功率，減少了無功功率在電網中的流動，從而提高了電力系統的功率因數。使用功率因數補償裝置后，牽引時對機車功率因數可達 0.9 以上，充分體現了其在提高電能利用效率方面的顯著優勢。功率因數補償器在現代電力系統中具有不可替代的重要地位，對于保障電力系統的穩定運行、提高電能質量和降低能源損耗具有重要意義。補償器的作用與分類詳解

你知道補償器是什么嗎?補償器其實是一種由波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成的補償元件。它通常也被稱為膨脹節或伸縮節。補償器的主要作用是利用波紋管的有效伸縮變形，來吸收管線、導管、容器等由于熱脹冷縮而產生的尺寸變化，或者補償管線、導管、容器等的軸向、橫向和角向位移。此外，補償器還能用于降噪減振，在現代工業中有廣泛的應用。吸收管道軸向、橫向、角向冷熱變形：補償器可以吸收管道因溫度變化而產生的變形，確保管道不會因熱伸長或溫度應力而變形或破壞。方便閥門管道的安裝與拆卸：波紋補償器具有一定的伸縮量，這使得閥門的安裝和拆卸變得更加容易。吸收設備振動：補償器可以吸收設備的振動，減少設備振動對管道的影響，從而提高管道的穩定性。吸收地震、地陷對管道的變形量：在地震或地陷等自然災害發生時，補償器能夠吸收管道的變形量，保護管道不受損壞。

補償器的選用技巧，矩形截面和圓角波形：補償器采用矩形截面和圓角波形設計，使得管道中的單個膨脹節能夠承受二維方向的位移。由兩個膨脹節組成的肘接管道則可以承受三維方向的位移。

多波節選用：根據管道的熱位移情況，選擇合適的多波節補償器，如全高型(216mm)和半高型(108mm)。每波最大允許膨脹量：全高型補償器的最大允許膨脹量為±24mm，半高型為±12mm。擋灰板：對于多塵的煙道，建議使用擋灰板，以減少灰塵對補償器的影響。冷拉處理：為了減少波紋管的波節數，可以考慮進行冷拉處理，但冷拉量不宜超過50%。適用范圍：補償器適用于截面面積小于4.6平方米以及煙風道外形尺寸中有一邊小于1.5m但大于0.6mm的場合。標準全高型波紋補償器適用于所有的煙風道。通過了解這些知識，你可以更好地選擇和使用補償器，確保管道系統的安全和穩定運行。

在過去數十年中，為了讓電源設計日趨完美，電源工程師們進行了長期的努力。在今天的世界，他們正在應對一項全新的挑戰：為數字電源設計數字補償器。很多老舊的控制理論和模擬設計流程在添加了特性之后，依然應用于數字世界。例如，當模擬信號被模擬數字轉換器(ADC)離散時，總是會出現固有的抽樣誤差。此外，處理控制法輸出會導致相移。最后，當數字電源控制回路接近Nyquist頻率(采樣頻率的一半)時，就會收到明顯的帶寬局限影響。系統之中的這些細小變化令模擬理論無法一致地映射到數字世界，導致頑固的模擬電源設計師們難以實現向數字電源設計的轉變。與模擬控制設計流程相似，設計一個數字控制的電源，通常涉及以下步驟：

1) 基于理論上的plant transfer函數，設計一個數字補償器。

2) 測量回路的頻率響應，在這里，值得是數字補償器、功率級(power stage)(又稱為“the plant”)和反饋。

3) 分析系統頻率響應。

4) 基于測量得到的響應，修改數字補償器，以優化數字控制回路的增益余量、相位余量和帶寬。

5) 重復步驟2-4，直至電源系統調試完成。

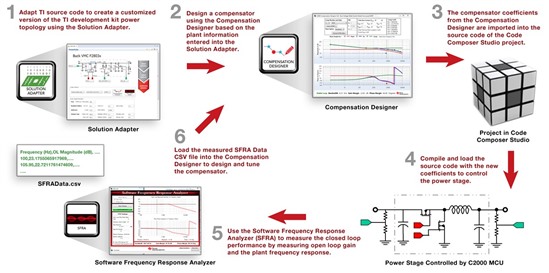

由于 TI 已經簡化了其powerSUITE數字電源軟件設計工具，設計和調試數字電源控制回路的流程可以通過以下圖形描述：

Solution Adapter工具讓你可以改寫TI數字電源包中已有的代碼實例，將其配置為可以運行在你自己定制的數字電源電路板上，使用與TI工具包相同的拓?fù)浣Y(jié)構。圖形用戶界面(GUI)將引導你完成整個流程：選擇需要改寫的解決方案、選擇與該解決方案相關的選項，并定制這些選項，以令軟件解決方案可以應用在你定制的硬件設計之中。軟件頻率響應分析儀(SFRA)工具實現了，使用軟件進行封閉回路數字控制電源轉換器的開放回路增益的測量。這讓你可以輕松、便捷地測量電源設計的帶寬、增益余量和相位余量。補償設計師工具實現了不同樣式的補償器設計，以獲得所需的封閉回路性能。將測量得到的功率級或者SFRA工具或者模型化功率級上的plant數據用作解決方案適配工具的一部分，就可以實現上述設計。需要在器件上進行編程的系數將由解決方案適配器生成，可以直接拷貝到代碼中。使用全新的數字電源助推包，學習這些數字電源設計概念，并將其輕松應用。數字電源助推包執行的是一個單一的DC-DC降壓轉換器功率級，以及一個板上可調式負載(由軟件控制)。
