我作為一枚在電子坑里撲騰的大二電子信息女大，剛學會給開發板焊排針就覺得自己能征服世界了。直到專業課老師甩出一句：“下個月交個自主設計的單片機小系統，PCB自己畫。”

我當場石化。板子？畫？我Altium Designer就只學了很基礎的東西，我根本沒有設計板子的能力，崩潰了。淘寶搜“PCB代畫”，報價500起步，心在滴血。打開微信一看，群里學長甩了個立創EDA鏈接：“1-6層板免費打樣5塊”這不僅包郵還免費，就算免費券用完了也只需要20元就包郵到學校。

0元vs 500元，是咬牙掏錢吃泡面，還是硬著頭皮自己干？這錢，到底該省不該省？500塊夠買多少杯續命奶茶？

一、 血淚親歷：我的“第一次” PCB 翻車實錄

硬著頭皮上了嘉立創EDA?？唇坛?、拖元件、連飛線...三天后，我交出了人生第一塊“藝術品”：

● 電源和地線細如發絲？我覺得“差不多就行”。

● 鋪銅是啥？淚滴是啥？ 完全沒概念。

● DRC檢查一堆爆紅警告？選擇性忽略，“看起來連上了就行！”

結果呢？0元打樣的5塊板子回來：

1.上電后芯片引腳冒火花或冒煙（焊錫膏殘留導致引腳間短路）

2.程序無法燒錄或運行異常，測量晶振引腳無波形(晶振不起振)

3.高頻信號（如時鐘）工作不穩定（未遵守3W規則）

500塊代畫的板子倒是能用，但溝通成本高到爆炸：

“這里加個LED指示燈吧？”“加錢。”

“原理圖這里我好像畫反了...”“改圖費另算。”

板子到手，想微調？不好意思，加錢重畫！

自己畫：省錢但可能“翻車”，0元學費買教訓；淘寶代畫：省心但肉疼，500元換來的是“任人宰割”的無力感。

二、 硬核拆解：免費打樣(或20元) vs 500元，這筆賬到底怎么算？

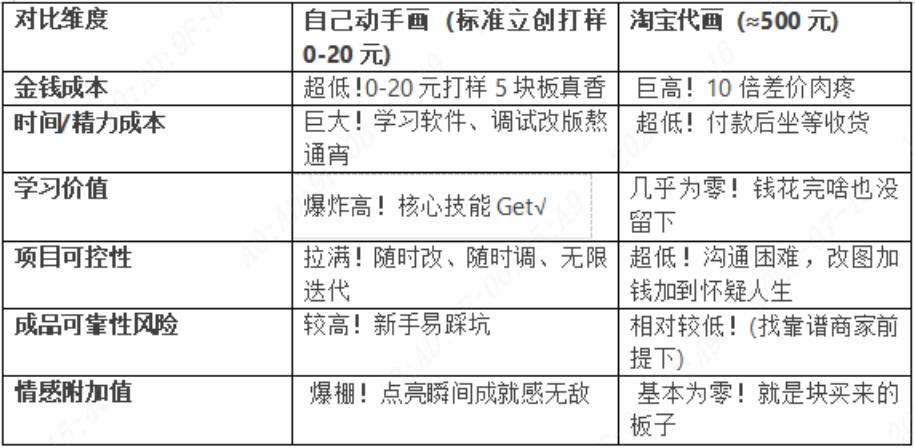

你以為只是錢的問題？格局打開！看這張我做的超簡略對比表：

給新手的“避坑”忠告(不過我自己還是個新手所以大家還有什么好的建議可以分享給我嗎)：

1. 工具選對：嘉立創EDA專業版（國產免費，庫多，對新手巨友好） > KiCad > Altium（學習曲線陡峭）。

2. 教程吃透：立創EDA自帶教程、B站寶藏UP主視頻（推薦“硬件茶談”、“郭天祥”），先畫個最小系統板練手！

3. 規則用好：線寬、線距、過孔大小，讓EDA軟件幫你檢查（DRC功能）！別學我頭鐵。

4. 善用“鈔能力”： 某寶幾塊錢買封裝庫、看復雜設計參考，能省很多時間。

5. 開源萬歲： GitHub、嘉立創開源廣場，大把成熟設計參考，站在巨人肩膀上！

三、 終極拷問：這0元學費，交還是不交？

各位大佬們，500塊買來的只是一塊能用的板子:0元到手的，卻是你親手點亮一個世界的可能。當你在深夜改完第N版設計，當打樣的快遞終于到手，當你顫抖著接通電源，看到LED如約亮起...那一刻的顱內高潮，5000塊也買不來！

誠然，第一次畫板可能翻車、可能熬夜、可能崩潰。但每一次修改都是通往硬核工程師的必經之路。那些淘寶代畫省下的時間，刷幾個短視頻就溜走了；而自己動手學到的技能，卻能讓你在未來的競賽、畢設、實習、求職中一路開掛。

0元換一個核心技能，500元買一次即刻滿足——在硬件的世界里，真正的“值”，永遠屬于那些敢于動手的人。你的第一塊PCB，準備交給誰？評論區等你Battle！
