數字相位調制是一種功能強大且廣泛使用的無線傳輸數字數據的方法。
在上一頁中，我們了解到可以利用載波振幅或頻率的離散變化來表示1和0。那么，我們同樣可以使用相位來表示數字數據，這種方法被稱為相移鍵控（PSK）。

二進制相移鍵控
最簡單的PSK類型被稱為二進制相移鍵控（BPSK），其中“二進制”指的是使用兩種相位偏移（一種用于邏輯高，一種用于邏輯低）。

我們可以直觀地認識到，如果這兩種相位之間的間隔更大，那么系統就會更加穩健——當然，對于相位偏移為90°的符號和相位偏移為91°的符號，接收器很難進行區分。我們只有360°的相位可供使用，因此邏輯高和邏輯低相位之間的最大差異為180°。但我們知道，正弦波移動180°等同于將其反轉；因此，我們可以將BPSK視為簡單地根據一種邏輯狀態反轉載波，而根據另一種邏輯狀態則保持載波不變。

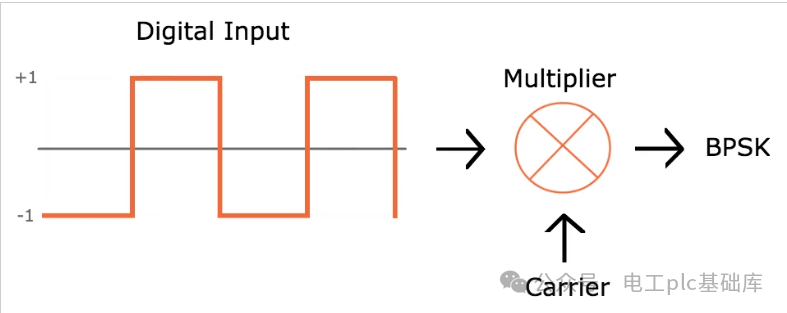

為了更進一步，我們知道將正弦波乘以-1等同于將其反轉。這就為使用以下基本硬件配置實現BPSK提供了可能：

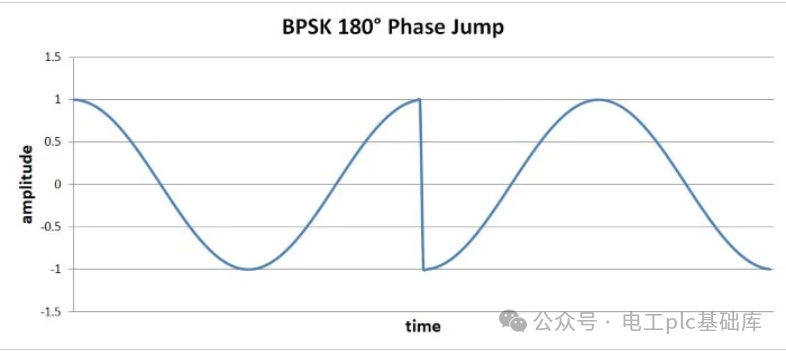

然而，這種方案很容易在載波波形中產生高斜率過渡：如果邏輯狀態之間的轉換發生在載波處于最大值時，那么載波電壓必須迅速降至最小值。

這種高斜率事件是不利的，因為它們會產生高頻能量，可能會干擾其他射頻信號。此外，放大器在輸出電壓上產生高斜率變化的能力有限。

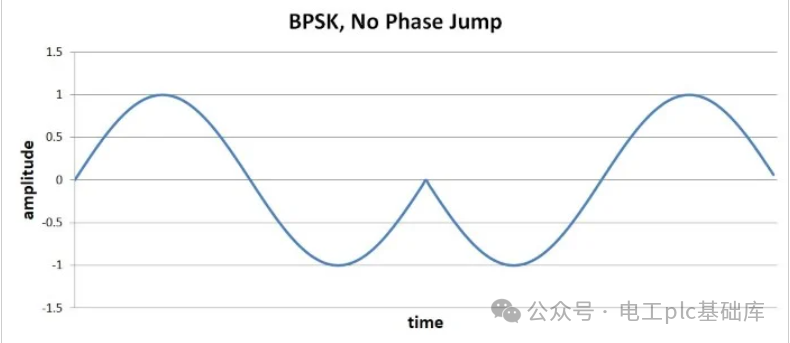

如果我們在上述實現中加入兩個額外的特性，就可以確保符號之間的平滑過渡。首先，我們需要確保數字位周期等于一個或多個完整的載波周期。其次，我們需要將數字轉換與載波波形同步。通過這些改進，我們可以設計系統，使得當載波信號處于（或非常接近）零交叉點時，發生180°的相位變化。

QPSK（四相相移鍵控）
到目前為止，BPSK（二進制相移鍵控）每個符號傳輸一個比特，這是我們所熟悉的。我們之前討論的所有關于數字調制的內容都假設載波信號是根據數字電壓是邏輯低還是邏輯高來修改的，接收器通過解釋每個符號是0還是1來構造數字數據。

在討論四相相移鍵控（QPSK）之前，我們需要引入以下重要概念：沒有理由讓一個符號只能傳輸一個比特。確實，數字電子世界是建立在電路之上的，其中電壓處于極端狀態之一，因此電壓總是代表一個數字比特。但射頻不是數字的；相反，我們正在使用模擬波形來傳輸數字數據，完全可以設計一種系統，其中模擬波形以允許一個符號表示兩個（或更多）比特的方式進行編碼和解釋。

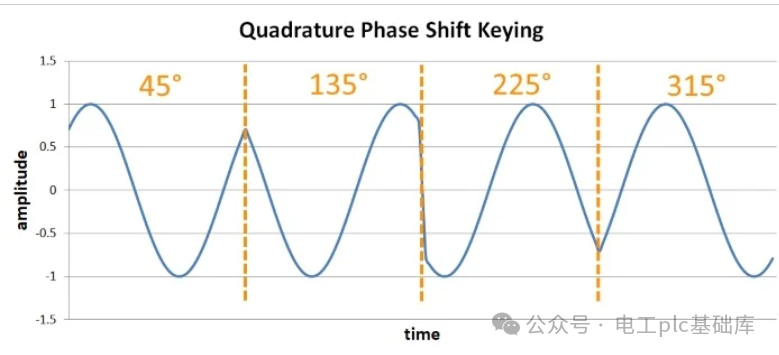

QPSK是一種調制方案，允許一個符號傳輸兩個比特的數據。有四個可能的兩位數字（00、01、10、11），因此我們需要四個相位偏移。同樣，我們希望相位選項之間的間隔盡可能大，在這種情況下是90°。

優勢與劣勢

優勢在于更高的數據速率：如果我們保持相同的符號周期，我們可以將數據從發射器傳輸?shù)浇邮掌鞯乃俾始颖?。劣勢在于系統復雜性。（您可能會認為，由于可能的相位值之間的間隔較小，QPSK比BPSK更容易出現比特錯誤。這是一個合理的假設，但如果您進行數學計算，就會發現錯誤概率實際上非常相似。）

變體

總體而言，QPSK是一種有效的調制方案，但還可以進一步改進。

相位跳變

標準QPSK會保證發生高斜率的符號間跳變；因為相位跳變可以是±90°，所以我們不能使用為BPSK調制產生的180°相位跳變所描述的方法。

這個問題可以通過使用兩種QPSK變體之一來緩解。偏移QPSK通過在調制過程中使用的兩個數字數據流之一中添加延遲，將最大相位跳變減小到90°。另一種選擇是π/4-QPSK，它將最大相位跳變減小到135°。因此，偏移QPSK在減少相位不連續性方面更優，但π/4-QPSK的優勢在于它與差分編碼（在下一小節中討論）兼容。

處理符號間不連續性的另一種方法是實現額外的信號處理，以在符號之間創建更平滑的過渡。這種方法被納入稱為最小頻移鍵控（MSK）的調制方案中，而MSK的改進版本稱為高斯MSK。

差分編碼

另一個困難是，使用PSK波形進行解調比使用FSK波形更加困難。從某種意義上說，頻率是“絕對的”，因為頻率變化總是可以通過分析信號隨時間的變化來解讀。然而，相位是相對的，因為它沒有通用的參考——發射器以某個時間點為參考生成相位變化，而接收器可能會以另一個時間點為參考來解讀相位變化。

這種情況的實際表現如下：如果用于調制和解調的振蕩器在相位（或頻率）上存在差異，PSK就會變得不可靠。我們必須假設存在相位差異（除非接收器包含載波恢復電路）。

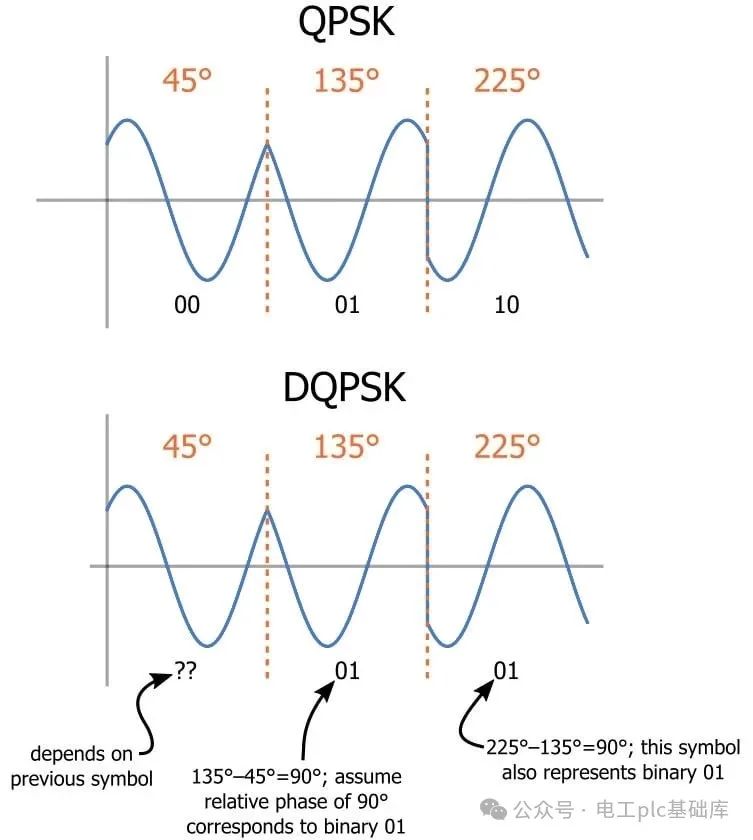

差分QPSK（DQPSK）是一種與非相干接收器兼容的變體（即，不與調制振蕩器同步解調振蕩器的接收器）。差分QPSK通過相對于前一個符號產生一定的相位偏移來編碼數據。通過這種方式使用前一個符號的相位，解調電路可以使用接收器和發射器共有的參考來分析符號的相位。

總結

二進制相移鍵控（BPSK）是一種簡單的調制方案，每個符號可以傳輸一個比特。

正交相移鍵控（QPSK）更為復雜，但能將數據速率加倍（或在相同數據速率下將帶寬減半）。

偏移QPSK、π/4-QPSK和最小頻移鍵控（MSK）是緩解高斜率符號間電壓變化影響的調制方案。

差分QPSK（DQPSK）利用相鄰符號之間的相位差，避免了發射器和接收器之間相位不同步所帶來的問題。
