調頻（FM）相比調幅（AM）提供了更好的性能，但從調頻波形中提取原始信息要困難一些。解調調頻信號有幾種不同的方法；在本頁中，我們將討論其中的兩種。其中一種相當直接，另一種則更為復雜。

創建信號

與“如何解調AM波形”一樣，我們將使用LTspice來探索FM解調，并且我們首先需要執行頻率調制，以便有信號可以進行解調。如果你回顧關于模擬頻率調制的頁面，你會發現其數學關系比幅度調制更為復雜。在AM中，我們只需添加一個偏移量，然后進行普通的乘法運算。而在FM中，我們需要向正弦（或余弦）函數內部的量連續添加變化的值，并且這些連續變化的值不是基帶信號，而是基帶信號的積分。

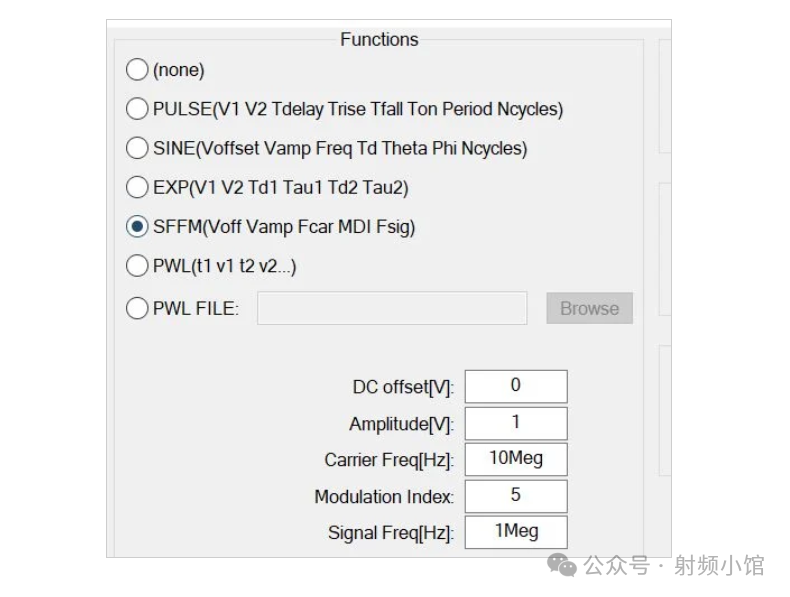

因此，與AM不同，我們不能使用任意行為電壓源和簡單的數學關系來生成FM波形。然而，事實證明，生成FM信號實際上更容易。我們只需在普通電壓源中使用SFFM選項即可：

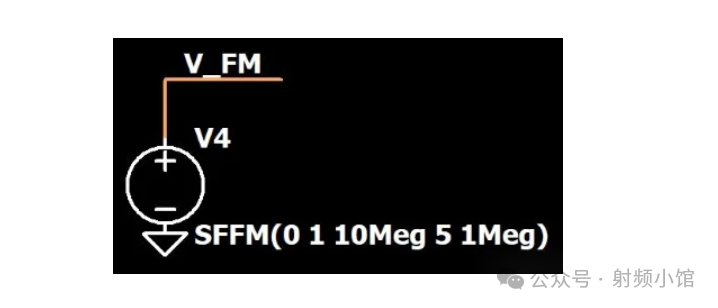

以下“電路”是我們創建FM波形所需的全部內容，該波形由10 MHz的載波和1 MHz的正弦基帶信號組成：

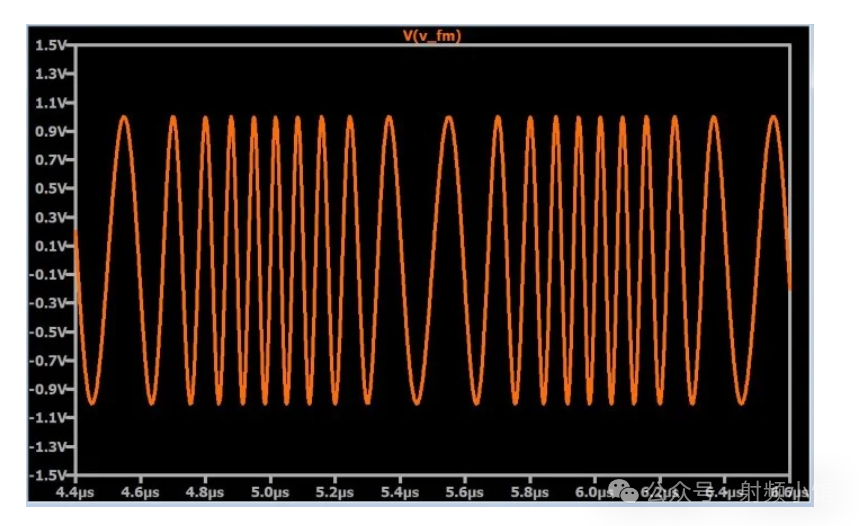

·請注意，調制指數為五；較高的調制指數更容易觀察到頻率變化。以下圖表顯示了SFFM電壓源創建的波形。

解調：高通濾波器

我們要看的第一種解調技術是從高通濾波器開始的。我們假設處理的是窄帶調頻（在本頁中有簡要討論）。我們需要設計高通濾波器，以便在基帶信號帶寬兩倍的頻率帶寬內，衰減會發生顯著變化。讓我們更深入地探討這個概念。

接收到的調頻信號將具有以載波頻率為中心的頻譜。頻譜的寬度大約等于基帶信號帶寬的兩倍；兩倍的因素來自于正負基帶頻率的偏移（如此處所述），并且它“大約”等于，因為應用于基帶信號的積分會影響調制頻譜的形狀。因此，調制信號中的最低頻率大約等于載波頻率減去基帶信號中的最高頻率，而調制信號中的最高頻率大約等于載波頻率加上基帶信號中的最高頻率。

我們的高通濾波器需要具有這樣的頻率響應：使得調制信號中的最低頻率比調制信號中的最高頻率衰減更多。如果我們將這個濾波器應用于調頻波形，結果會是什么樣的呢？結果會是這樣的：

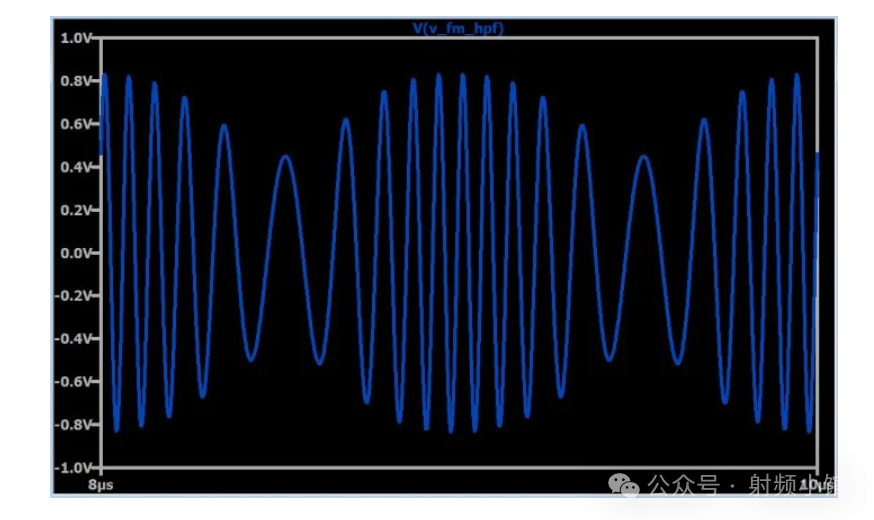

這個圖表同時顯示了原始調頻波形和高通濾波后的波形，以便進行比較。下一個圖表僅顯示濾波后的波形，以便您更清楚地看到它。

通過應用濾波器，我們將調頻轉換為調幅。這是調頻解調的一種便捷方法，因為它使我們能夠利用為調幅開發的包絡檢測電路。用于生成此波形的濾波器不過是一個RC高通濾波器，其截止頻率大約等于載波頻率。

幅度噪聲

這種解調方案的簡單性自然使我們認為它不是性能最高的選項，事實上，這種方法確實有一個主要缺點：它對幅度變化很敏感。傳輸信號將具有恒定的包絡，因為調頻不涉及載波幅度的變化，但接收信號將不具有恒定的包絡，因為幅度不可避免地會受到誤差源的影響。

因此，我們不能僅僅通過在調幅解調器中添加高通濾波器來設計可接受的調頻解調器。我們還需要一個限幅器，它是一種通過限制接收信號的幅度來減輕幅度變化的電路。這種簡單而有效的幅度變化補救措施的存在，使得調頻能夠保持其相對于調幅（AM）在幅度噪聲方面的更大魯棒性：我們不能在調幅信號中使用限幅器，因為限制幅度會破壞載波中編碼的信息。另一方面，調頻將所有信息都編碼在傳輸信號的時間特性中。

解調：鎖相環

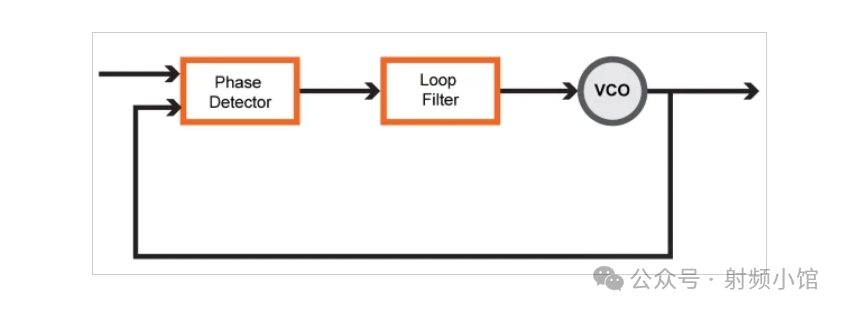

鎖相環（PLL）可用于創建復雜但高性能的調頻解調電路。PLL可以“鎖定”到傳入波形的頻率。它通過以下方式實現：將相位檢測器、低通濾波器（也稱為“環路濾波器”）和壓控振蕩器（VCO）組合成一個負反饋系統：

當PLL鎖定后，它可以生成一個輸出正弦波，該正弦波跟隨輸入正弦波的頻率變化。這個輸出波形將取自壓控振蕩器（VCO）的輸出。然而，在調頻解調器應用中，我們不需要一個與輸入信號頻率相同的輸出正弦波。相反，我們使用環路濾波器的輸出作為解調信號。讓我們來看看這是如何實現的。

相位檢測器生成一個與輸入波形和VCO輸出之間的相位差成正比的信號。環路濾波器對這個信號進行平滑處理，然后將其作為VCO的控制信號。因此，如果輸入信號的頻率在不斷增加和減少，那么VCO的控制信號也必須相應地增加和減少，以確保VCO的輸出頻率保持與輸入頻率相等。換句話說，環路濾波器的輸出是一個信號，其幅度變化對應于輸入頻率的變化。這就是PLL實現頻率解調的方式。
