射頻放大器設計是一項具有挑戰性的任務，需要在線性度、效率、增益和輸出功率之間進行權衡。在這里，我們將探討共射電路能否作為功率放大器使用。
本系列之前的文章討論了小信號放大器，這類放大器通常是為增益和線性度而設計的，而不是為了功率傳輸。如果后續電路具有純電容性輸入阻抗，那么小信號放大器可能會提供特定的電壓或電流增益，而不會向其實際負載傳輸任何顯著的功率。由于小信號放大器不處理高功率水平，因此功率處理能力和功率效率也不屬于其主要設計要求。
在接下來的幾篇文章中，我們將討論一些截然不同的內容：射頻功率放大器。功率放大器（PA）位于發射機的輸出端，負責向天線傳輸射頻功率。我們可以預計，功率放大器的峰值交流電流將在200mA或更高范圍內——當然不是小信號。
這就引出了功率放大器和小信號線性放大器之間的一個重要區別。功率放大器的交流電流通常與其靜態偏置電流相當。由于功率放大器處理大量交流電流，而大的偏置電流意味著線性度較差，因此我們可以預計功率放大器的非線性度會相當高。即使是A類功率放大器——線性度最高的功率放大器類型，也是本文的主要討論對象——通常也被設計為提供等于晶體管偏置電流的峰值交流電流。

我們將從研究功率效率和功率處理能力的問題開始我們對A類功率放大器的學習，這兩個問題在功率放大器設計中都至關重要。然后，我們將研究是否可以通過使用共射級作為功率放大器來解決這些問題。在進行一些計算之后，我們將以介紹電感加載的A類功率放大器作為結尾。

功率效率和功率處理能力
由于功率放大器被設計為在輸出端提供大量功率，因此它們是射頻收發器中功耗最大的部分。例如，如果一個向天線傳輸30kW功率的功率放大器效率僅為50%，那么放大器本身將消耗30kW的功率。這可能會帶來相當嚴峻的熱管理問題。

無論功率放大器是向廣播發射機的天線傳輸數十瓦的功率，還是向便攜式通信設備的天線傳輸幾瓦的功率，效率都是一個主要問題。即使在低功耗的便攜式應用中，低效的功率放大器在產生可用輸出功率方面也效果不佳——事實上，功率放大器會浪費電池提供的可用功率。使用效率更高的功率放大器，可以延長電池供電設備的使用時間。

功率放大器設計的另一個挑戰來自于其通常處理的大信號。考慮一個向50Ω天線傳輸1W射頻功率的便攜式設備。這要求在天線端提供20V的峰峰值電壓擺幅和200mA的峰值電流?？梢钥闯?，即使在這個低功耗應用中，晶體管也必須處理高電壓和高電流水平，以在輸出端提供所需數量的射頻功率。

同時，在更高功率的應用中，有源器件必須處理更大的電壓和電流。晶體管在它們可以處理的最大電壓和電流水平以及它們?cè)诓槐粨p壞的情況下可以承受的最大功率方面都是有限的，因此這可能會帶來問題。

我們來探討一下將共射（或共源）級用作功率放大器（PA）的可能性。

僅通過使用足夠大的晶體管，我們能否有效地提供大量的輸出功率？假設圖1所示的共射級要向50 Ω負載電阻（RL）提供1 W的功率。

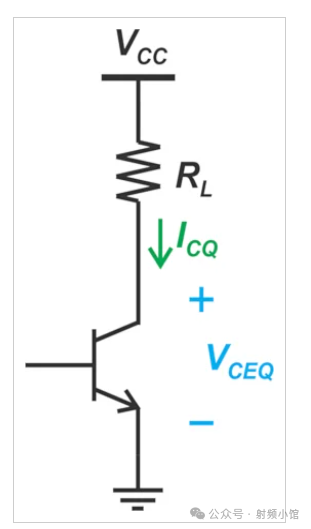

圖1. 共射放大器。

為了使圖1中的電路用作功率放大器（PA），我們顯然需要使用一個功率晶體管，該晶體管能夠在不損壞的情況下消散幾瓦到幾十瓦之間的任何功率。然而，主要問題仍然是如何最大化電路的輸出功率。

負載的電壓和電流的乘積決定了所提供的功率。為了實現最大輸出功率，因此應選擇偏置點以最大化負載的電壓和電流擺幅。當晶體管在其有源區的中間偏置時，可實現最大擺幅。為了找到適當?shù)钠命c(diǎn)，我們?yōu)榧姌O支路寫一個KVL方程：

其中：

iC是總集電極電流

vCE表示集電極和發射極之間的總電壓，包括直流和交流分量。

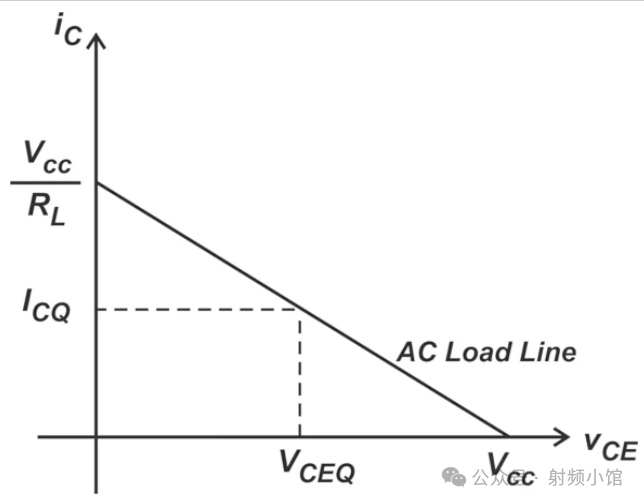

這個方程給出了電路的交流負載線，也在圖2中繪制。iC的任何可能值和相應的vCE都落在交流負載線上。

圖2. 共射電路的交流負載線。偏置點（ICQ和VCEQ）可在兩條虛線的交點處找到。

在我們的簡單示例中，交流負載線和直流負載線是相同的。這使得確定電壓和電流限制變得容易——當晶體管截止（iC = 0）時，整個電源電壓因此出現在集電極和發射極之間（vCE = VCC）。另一方面，對于飽和晶體管，集電極和發射極之間會出現非常小的電壓降（通常為0.1 V）。忽略這個小的電壓降，我們找到了集電極電流的最大值：

交流負載線顯示了電路中的電流和電壓限制。通過將所使用的特定類型晶體管（BJT、FET等）的特性曲線疊加在交流負載線上，我們可以很容易地確定信號何時超出晶體管的線性范圍。

為了獲得最大擺幅，我們選擇交流負載線中間的偏置點（ICQ和VCEQ）。ICQ是靜態集電極電流：

VCEQ是靜態集電極-發射極電壓：

因此，流過RL的峰值交流電流為：

換句話說，在最大輸出功率的情況下，我們可以假設集電極電流由偏置電流ICQ和幅度為ic,max的正弦電流分量組成：

其中?是交流信號的頻率。

計算功率效率

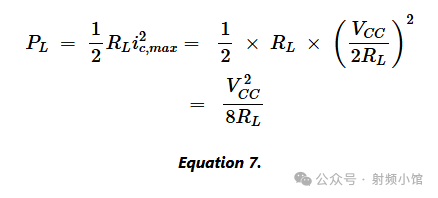

負載所獲得的功率有兩個分量：來自偏置電流的直流功率和我們希望最大化的交流功率。由于我們知道集電極的峰值交流電流（ic,max），我們可以計算出負載所獲得的交流功率的平均值為：

請注意，這是負載的最大交流功率。當沒有交流信號時，負載所獲得的交流功率為零。

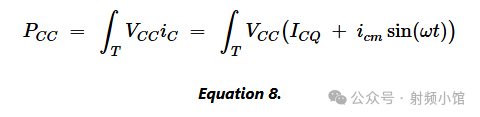

我們可以使用以下方程來計算電源電壓所提供的平均功率。方程6幫助我們創建了右側更復雜的版本，該版本很快就會證明是有用的：

其中T是信號的周期。

一個周期內的正弦項的平均值為零，因此方程8簡化為：

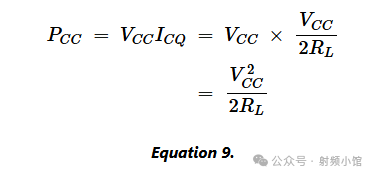

ICQ的公式可以在方程3中找到。

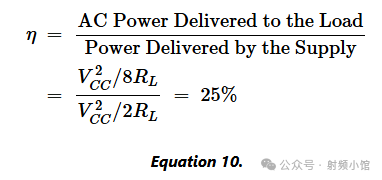

最后，使用方程7和9，可以計算出放大器的最大效率為：

這意味著為了向負載提供1 W的功率，電源必須提供4 W的功率。額外的3 W功率部分在晶體管中損失，其余部分作為RL中的直流功率損失。實際上，可實現的效率可能遠低于25%。

現在我們已經知道如何計算最大效率，接下來讓我們找到最佳負載。

計算最佳負載
方程3和方程4共同表明，為了使晶體管實現最大輸出功率，RL和晶體管的偏置點之間必須存在一定的關系。換句話說，對于給定的偏置條件，存在一個使輸出功率最大化的最佳負載。

根據最大功率傳輸定理，我們可能會認為最佳RL取決于晶體管的輸出阻抗。然而，它僅取決于VCC和偏置點。這實際上是一個有趣（有時令人困惑）的觀點，但它值得更詳細的解釋，這將留待以后進行。現在，讓我們考慮圖3中的共射電路。

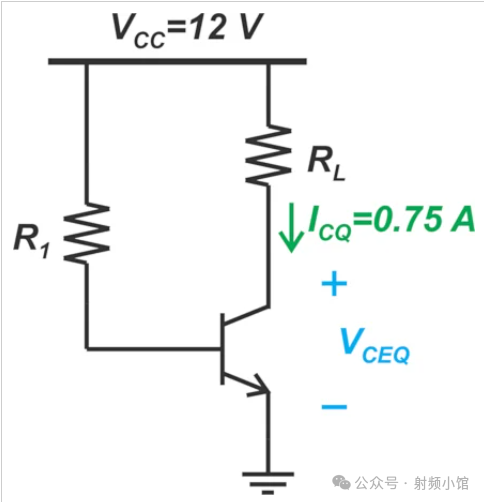

圖3. 電源電壓為12 V，靜態電流為0.75 A的共射放大器。

給定電源電壓VCC = 12 V和靜態電流ICQ = 0.75 A，RL的什么值將產生最高的輸出功率？

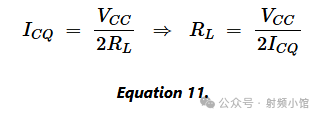

我們通過重寫方程3來求解RL，從而得到最佳負載電阻的公式。

對于上面給出的電源電壓和靜態電流值，這可以計算出：

結果：

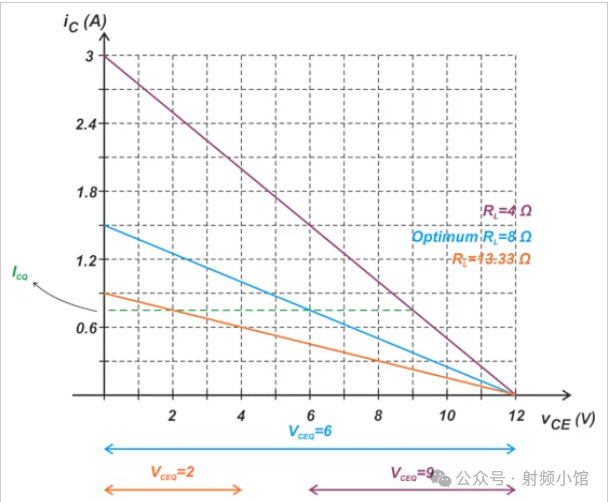

當RL = 4 Ω時，我們觀察到在VCEQ = 9 V時實現了ICQ = 0.75 A。在這種情況下，峰峰值擺幅為6 V（是RL = 8 Ω時擺幅的一半）。
最佳值RL = 8 Ω導致集電極-發射極直流電壓VCEQ = 6 V，該電壓位于負載線的中間。
RL = 13.33 Ω導致VCEQ = 2 V，這再次產生了小于最佳值的峰峰值擺幅。
我們?cè)诒疚牡挠?jì)算部分開始時問道，是否可以使用簡單的共射級來有效地提供大量的輸出功率?？磥泶鸢甘恰胺瘛?。但這是為什么呢？

共射級的缺點

使用簡單的共射級時，偏置電流始終流過負載。因此，總有等于RLICQ2的直流功率在負載中被浪費，僅用于偏置晶體管。使用方程7，您可以驗證這個直流功率是我們可以向負載提供的最大交流功率的兩倍。

這是電路效率低的原因之一。此外，我們計算的是最大可能效率。如果交流信號低于最大擺幅，效率將進一步下降。

該電路的另一個缺點是，對于給定的電源電壓，它提供的電壓擺幅相對較小。例如，考慮向50 Ω天線提供1 W射頻功率的問題。正如我們上面提到的，這需要提供20 V的峰峰值電壓擺幅和通過天線的200 mA峰值電流。

如圖2所示的交流負載線所示，最大峰峰值擺幅等于VCC。因此，我們需要大于20 V的電源電壓才能向天線提供1 W的功率！許多便攜式設備使用的電源電壓要小得多。

電感加載的甲類功率放大器

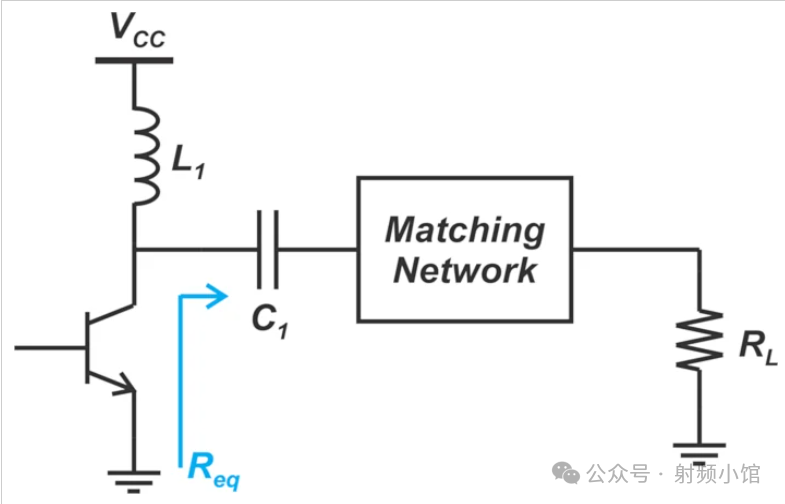

圖5顯示了更實用的甲類放大器的基本電路圖。該放大器通過使用感性負載和直流阻斷電容器來規避上述一些問題。

讓我們來檢查上述模型的各個標注部分。

RL是電阻。它代表我們希望向其提供功率的實際負載。
L1是電感。它足夠大，可以在感興趣的頻率下充當交流開路——我們將這種電感稱為“射頻扼流圈”。
VCC是電源電壓。我們將在下一篇文章中看到，電感加載級可以具有對稱的電壓擺幅，該擺幅是VCC值的兩倍。
Req是使輸出功率最大化的最佳負載。
C1是電容器。它阻斷直流電流，但在感興趣的頻率下充當交流短路。
使用匹配網絡將RL轉換為Req。由于匹配網絡幾乎總是使用反應性元件（電感器和電容器）來實現，因此輸送到匹配網絡輸入端的功率會在RL中消散。為了防止RL中的任何直流消散，集電極通過C1連接到匹配網絡。如上所述，C1用于阻斷直流電流。
