盡管晶體管開關電路可以在無偏置電壓下工作，但模擬電路無偏置電壓工作卻是不常見的。少數例子之一是“TR One，單晶體管收音機”，即TR One的第9章，其中包含一個放大的AM（調幅）檢測器。請注意該電路中基極沒有偏置電阻。在本節中，我們將探討幾種基本偏置電路，這些電路可以設定選定的發射極電流IE。在給定所需的發射極電流IE時，需要哪些值的偏置電阻，如RB、RE等？

基極偏置電阻

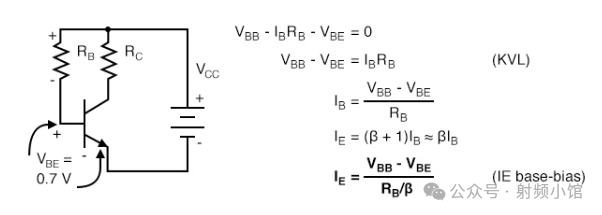

最簡單的偏置方法是在基極和基極電源VBB之間連接一個基極偏置電阻。為了方便起見，可以使用現有的VCC電源而不是新的偏置電源。使用基極偏置的音頻放大級的一個例子是“單晶體管晶體收音機……”（即晶體收音機的第9章）。請注意從基極到電池端子的電阻。下面圖示顯示了類似的電路。請為包含電池、RB和晶體管上VBE二極管壓降的環路編寫KVL（基爾霍夫電壓定律）方程。請注意，我們使用VBB作為基極電源，即使它實際上是VCC。如果β值很大，我們可以近似認為IC=IE。對于硅晶體管，VBE≈0.7V。

基極偏置

硅小信號晶體管的β值通常在100到300的范圍內。

示例計算：

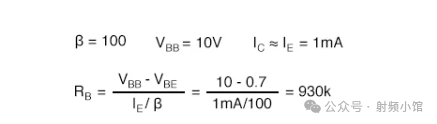

假設我們有一個β=100的晶體管，為了產生1mA的發射極電流，需要多大的基極偏置電阻值？我們可以通過求解IE基極偏置方程，將β、VBB、VBE和IE代入，得出RB的值為930kΩ。最接近的標準值是910kΩ。

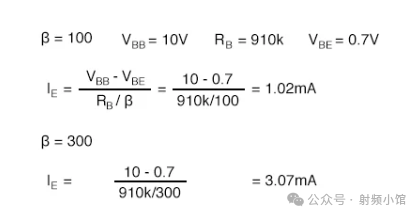

使用910kΩ電阻時的發射極電流是多少？如果我們隨機得到一個β=300的晶體管，發射極電流又是多少？

使用標準值910kΩ電阻時，發射極電流的變化很小。然而，當β值從100變?yōu)?00時，發射極電流會增加三倍。這在功率放大器中是不可接受的，因?yàn)槲覀兤谕姌O電壓能夠在接近VCC和接近地之間擺動。但是，對于從微伏到約一伏的低電平信號，可以將偏置點設定在β為（100·300）的平方根的173處。盡管偏置點仍然會漂移相當大的量，但低電平信號不會被削波。

基極偏置不適用于功率放大器中使用的高發射極電流?；鶚O偏置的發射極電流不是溫度穩定的。

熱失控是由于高發射極電流導致溫度升高，進而導致發射極電流增加，進而進一步增加溫度的結果。

集電極反饋偏置

通過將基極偏置電阻的VBB端移至集電極（如下圖所示），可以減少由于溫度和β值變化而引起的偏置變化。如果發射極電流增加，則RC上的電壓降也會增加，導致VC降低，進而減少反饋回基極的IB。這反過來又會減少發射極電流，從而糾正了最初的增加。

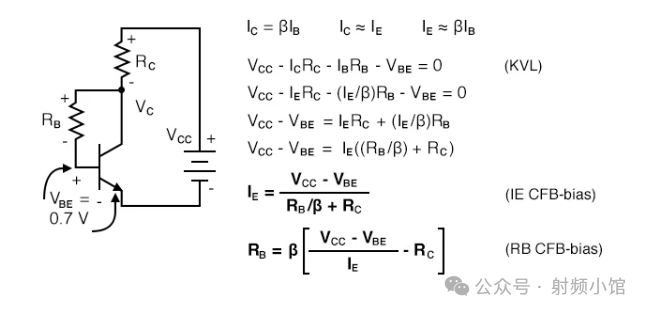

請為包含電池、RC、RB和VBE壓降的環路編寫KVL方程。將IC≈IE和IB≈IE/β代入。解出IE得到IE CFB-bias方程。解出IB得到IB CFB-bias方程。

集電極偏置

示例計算：

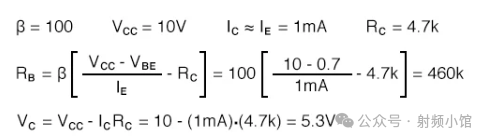

為一個發射極電流為1mA、集電極負載電阻為4.7KΩ且β=100的晶體管，找出所需的集電極偏置電阻。并找出集電極電壓VC，它應該大致位于VCC和地之間的中點。

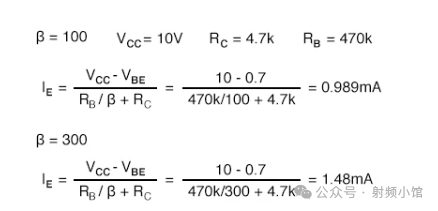

最接近460kΩ集電極偏置電阻的標準值是470kΩ。請找出使用470kΩ電阻時的發射極電流IE。并重新計算β=100和β=300時晶體管的發射極電流。

我們看到，當β值從100變化到300時，發射極電流從0.989mA增加到1.48mA。這比之前的基極偏置電路有所改進，后者在β值變化時，發射極電流從1.02mA增加到3.07mA。集電極反饋在β值變化方面的穩定性是基極偏置的兩倍。

發射極偏置

在發射極電路中插入一個電阻RE（如下圖所示）會導致退化，也稱為負反饋。這可以抵消由于溫度變化、電阻容差、β值變化或電源容差引起的發射極電流IE的變化。典型的容差如下：電阻——5%，β值——100-300，電源——5%。為什么發射極電阻能夠穩定電流的變化？RE上電壓降的極性是由集電極電池VCC決定的。電阻靠近(-)電池端的那端是(-)，靠近(+)端的那端是(+)。請注意，RE的(-)端通過VBB電池和RB連接到基極。RE中電流的任何增加都會增加施加到基極電路的負電壓的幅度，從而降低基極電流，進而降低發射極電流。這種發射極電流的降低部分補償了原始的增加。

發射極偏置

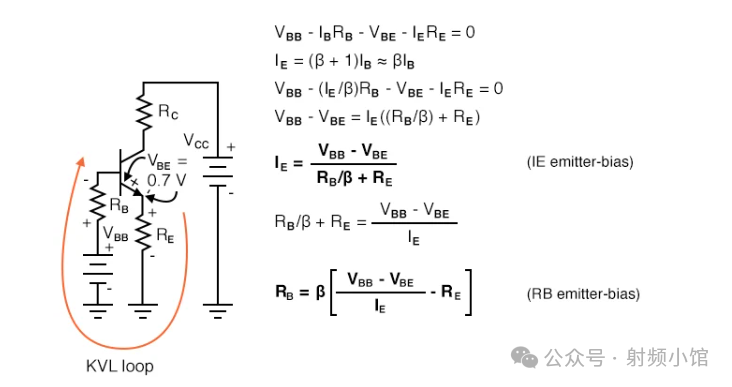

請注意，在上面的圖中，用于偏置基極的是基極偏置電池VBB，而不是VCC。稍后我們將證明，使用較低的基極偏置電池時，發射極偏置更為有效。同時，我們?yōu)榛鶚O-發射極電路環路編寫一個基爾霍夫電壓定律（KVL）方程，并注意組件上的極性。我們將IB≈IE/β代入并求解發射極電流IE。這個方程可以解出RB，即上面的圖所示的RB發射極偏置方程。

在應用RB發射極偏置和IE發射極偏置方程之前，我們需要為RC和RE選擇值。RC與集電極電源VCC和所需的集電極電流IC有關，我們假設IC大致等于發射極電流IE。

通常，VC的偏置點設置為VCC的一半。不過，也可以設置得更高一些，以補償發射極電阻RE上的電壓降。集電極電流是我們所需或選擇的任何值。它可能從微安到安培不等，具體取決于應用和晶體管的額定值。我們選擇IC = 1mA，這是小信號晶體管電路的典型值。

示例計算：

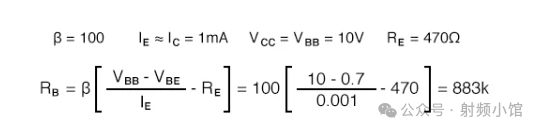

我們?yōu)镽C計算一個值，并選擇一個接近的標準值。發射極電阻通常是集電極負載電阻的10-50%，這樣通?？梢院芎玫毓ぷ?。

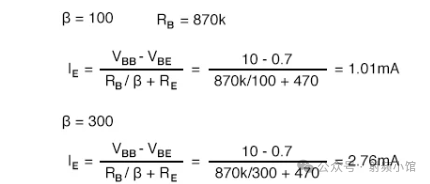

計算得出RB的阻值為883kΩ，我們選擇了接近的870kΩ。在β=100時，IE為1.01mA。

在β=300時，發射極電流如下表所示。

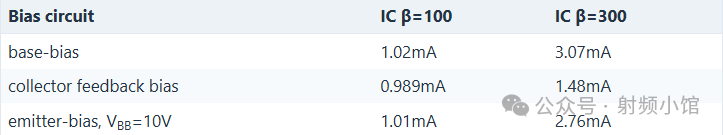

β=100和β=300時的發射極電流比較。

上表顯示，在VBB = 10V時，發射極偏置在穩定發射極電流方面做得并不是很好。發射極偏置的示例比之前的基極偏置示例要好一些，但優勢并不明顯。實現有效發射極偏置的關鍵是將基極電源VBB降低到更接近發射極偏置的量級。

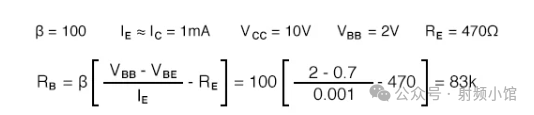

簡單估算，發射極電流乘以發射極電阻為：IERE = (1mA)(470Ω) = 0.47V。此外，我們還需要克服VBE = 0.7V的壓降。因此，我們需要VBB > (0.47 + 0.7)V 或 > 1.17V。如果發射極電流發生偏離，這個數值將相對于固定的基極電源VBB發生變化，從而導致基極電流IB和發射極電流IE的校正。對于VB > 1.17V，一個合適的值是2V。

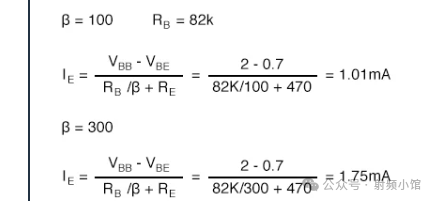

計算得出的基極電阻為83kΩ，遠低于之前的883kΩ。我們從標準值列表中選擇了82kΩ。使用82kΩ的RB時，β=100和β=300的發射極電流分別為：

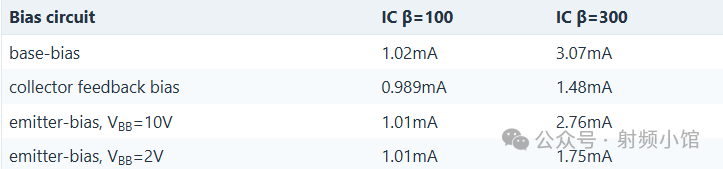

將VBB=2V時，β=100和β=300的發射極偏置電路的發射極電流與下表中之前的偏置電路示例進行比較，我們可以看到在1.75mA時有了顯著的改善，盡管不如集電極反饋的1.48mA那么好。

β=100和β=300時的發射極電流比較。

為了改善發射極偏置的性能，可以增加發射極電阻RE，降低基極偏置電源VBB，或者兩者都進行。

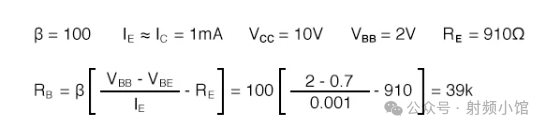

作為示例，我們將發射極電阻加倍至最接近的標準值910Ω。

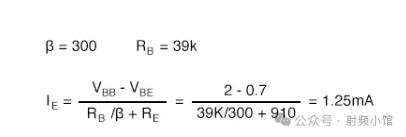

計算得出的RB = 39kΩ是一個標準值電阻。無需為β = 100重新計算IE。對于β = 300，IE是：

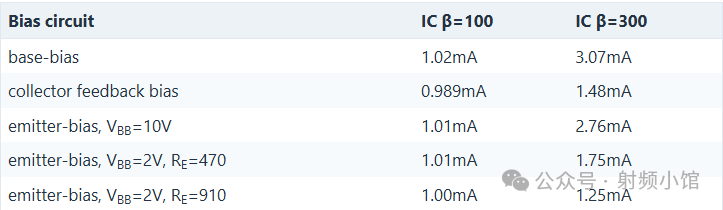

使用910Ω發射極電阻的發射極偏置電路的性能得到了顯著改善。請參見下表。

β=100和β=300時的發射極電流比較。

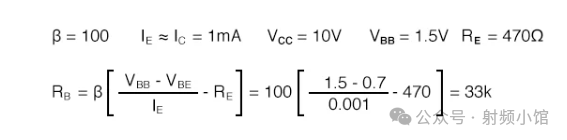

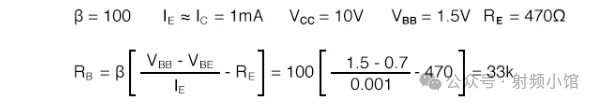

作為練習，我們重新設計了發射極偏置電路，將發射極電阻恢復為470Ω，并將基極偏置電源降低到1.5V。

33kΩ的基極電阻是一個標準值，β = 100時的發射極電流是合適的。β = 300時的發射極電流是：

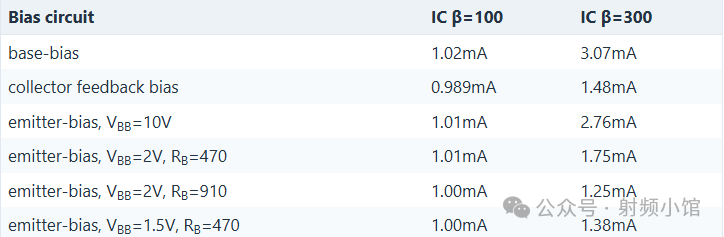

下表將練習結果（1mA和1.38mA）與之前的示例進行了比較。

β=100和β=300時的發射極電流比較。

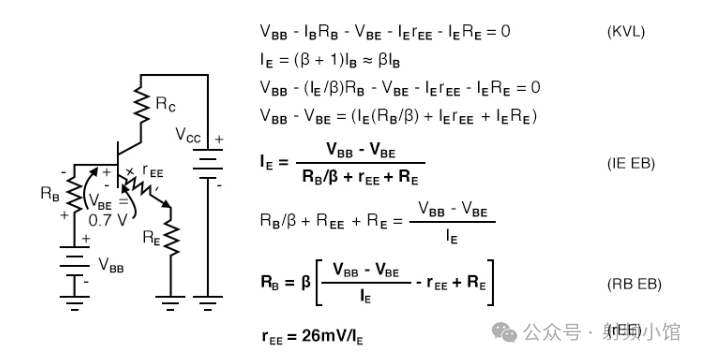

下圖中重復了發射極偏置方程，并為了更高的準確性包含了內部發射極電阻。內部發射極電阻是晶體管封裝內發射極電路中的電阻。當（外部）發射極電阻RE較小或甚至為零時，這個內部電阻rEE很重要。內部電阻REE的值是發射極電流IE的函數，如下表所示。

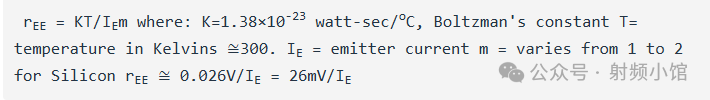

rEE的推導

作為參考，下圖中將26mV的近似值列為rEE的方程。

包含內部發射極電阻rEE的更精確的發射極偏置方程可以通過編寫KVL方程來推導?；蛘撸梢詮闹暗膱D中的IE發射極偏置和RB發射極偏置方程開始，將RE替換為rEE+RE。結果分別是上面圖中的IE EB和RB EB方程。

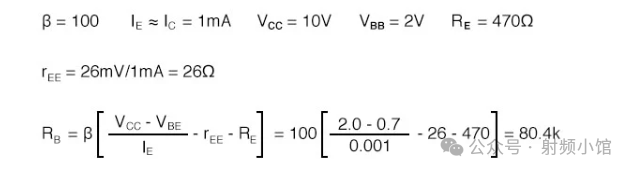

重新計算之前發射極偏置示例中的RB，包含rEE，并比較結果。

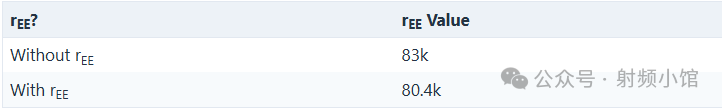

在計算中包含rEE會導致基極電阻RB的值降低，如下表所示。RB的值低于標準值82kΩ電阻，而不是高于它。

包含rEE對計算RB的影響

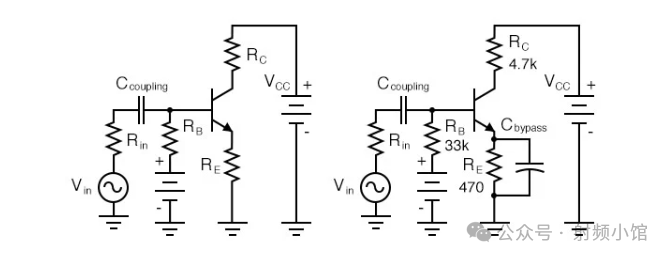

發射極偏置的一個問題是，輸出信號的大部分會降落在發射極電阻RE上（如下圖所示）。這個發射極電阻上的電壓降與基極串聯，并且與輸入信號的極性相反。（這與增益小于1的共集電極配置類似。）這種退化會嚴重降低從基極到集電極的增益。對于交流信號放大器，解決方案是使用電容器旁路發射極電阻。由于電容器對交流信號是短路的，因此可以恢復交流增益。然而，直流發射極電流仍然會在發射極電阻上發生退化，從而穩定直流電流。

需要旁路電容Cbypass來防止交流增益降低。

旁路電容的值取決于要放大的最低頻率。

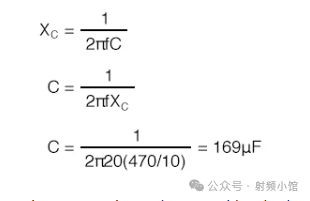

對于射頻，Cbypass會很小。對于擴展到20Hz的音頻放大器，它將會很大。旁路電容的一個“經驗法則”是，其電抗應為發射極電阻的1/10或更小。電容器的設計應能夠容納要放大的最低頻率。覆蓋20Hz至20kHz的音頻放大器的電容器將是：

請注意，旁路電容不會旁路內部發射極電阻rEE。

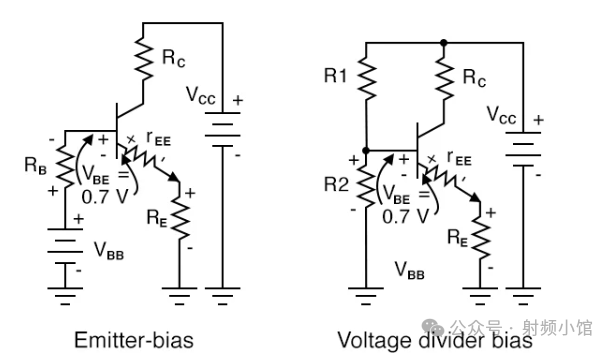

穩定的發射極偏置需要一個低電壓的基極偏置電源，如下圖所示。除了基極電源VBB之外，還可以選擇基于集電極電源VCC的電壓分壓器。

電壓分壓偏置使用電壓分壓器替換了基極電池。

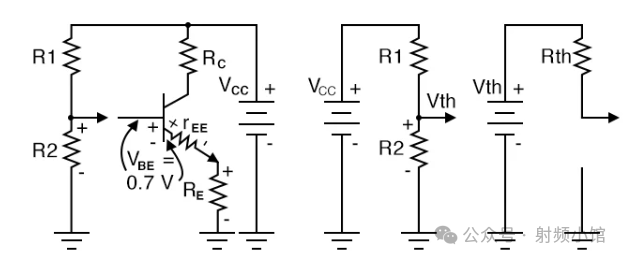

設計技巧是先完成一個發射極偏置設計，然后利用戴維南定理將其轉換為電壓分壓偏置配置。[TK1]這些步驟在下圖中以圖形方式展示。繪制電壓分壓器時不分配具體值。將分壓器與基極分離。（晶體管的基極是負載。）應用戴維南定理以得出單個戴維南等效電阻Rth和電壓源Vth。

戴維南定理將電壓分壓器轉換為單個電源Vth和電阻Rth。

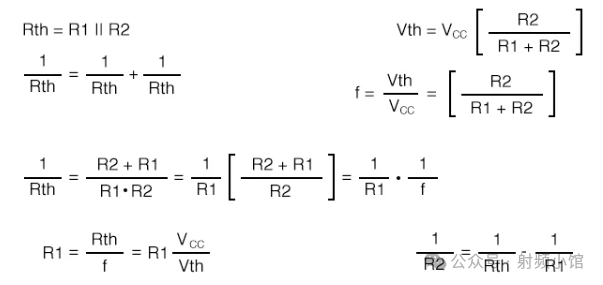

戴維南等效電阻是從負載點（箭頭）到電池（VCC）被降低到0（接地）時的電阻。換句話說，就是R1與R2并聯（R1||R2）。戴維南等效電壓是開路電壓（移除負載）。此計算通過電壓分壓比方法進行。通過從Rth和Vth的兩個方程中消去R2來得到R1。R1的方程是根據已知量Rth、Vth和Vcc得出的。請注意，Rth是發射極偏置設計中的偏置電阻RB。R2的方程是根據R1和Rth得出的。

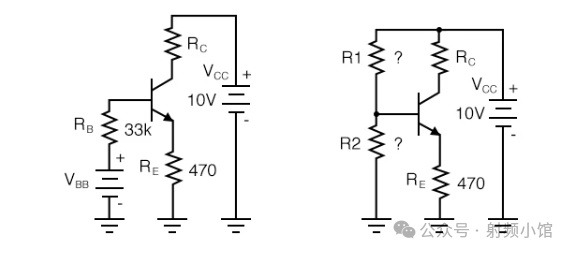

將之前的發射極偏置示例轉換為電壓分壓偏置。

發射極偏置示例已轉換為電壓分壓偏置。

這些值之前是為發射極偏置示例選擇或計算的。

將VCC、VBB和RB代入，得到電壓分壓偏置配置中的R1和R2。

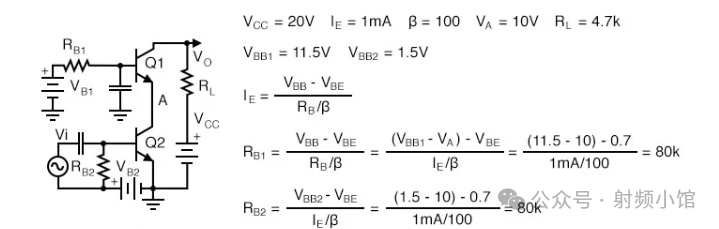

R1的標準值為220K。與38.8k最接近的標準值R2為39k。這不會改變IE到足以讓我們計算它的程度。示例問題1。計算下圖中共源共柵放大器中的偏置電阻。VB2是共射極級的偏置電壓。VB1是一個相當高的電壓，為11.5V，因?yàn)槲覀兿Ｍ不鶚O級將發射極保持在11.5-0.7=10.8V，即大約11V。（考慮到RB1上的電壓降后，它將是10V。）即，共基極級是負載，代替共射極級集電極的電阻。我們希望發射極電流為1mA。

共源共柵放大器的偏置。

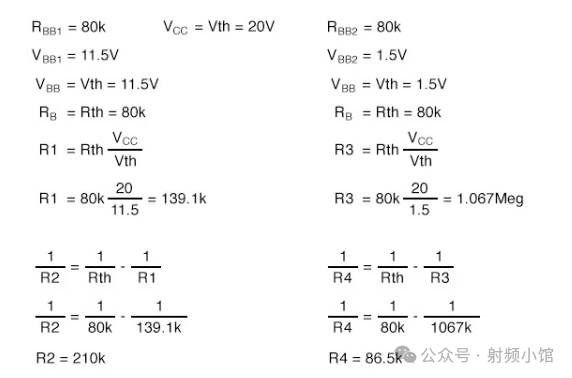

1. 將共源共柵放大器的基極偏置電阻轉換為由20V VCC驅動的電壓分壓偏置電阻。

2.

3. 最終電路圖顯示在“實用模擬電路”一章的“A類共源共柵放大器...”部分，第9章，共源共柵放大器。

4. 復習：

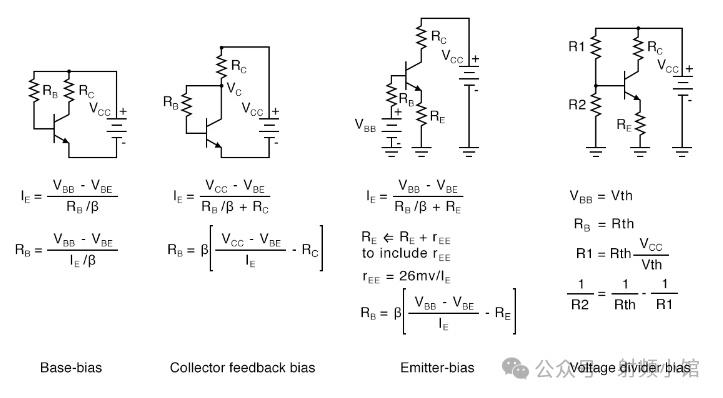

5. 請參考下圖。

6. 選擇偏置電路配置

7. 為預期應用選擇RC和IE。RC和IE的值通常應將集電極電壓VC設置為VCC的一半。

8. 計算基極電阻RB以實現所需的發射極電流。

9. 如果需要使用標準值電阻，請重新計算發射極電流IE。

10. 對于電壓分壓偏置，首先進行發射極偏置計算，然后確定R1和R2。

11. 對于交流放大器，與RE并聯的旁路電容可提高交流增益。將XC設置為≤0.10RE，以適用于最低頻率。
